6.1.8 Проверка реле топливного насоса

Сервисное обслуживание и эксплуатация

Руководства ￫ ГАЗ ￫ 31105 (Волга)

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Блок предохранителей ГАЗ-3110

1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов.

На корпусах блоков стоят номера предохранителей

Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

2. Для доступа к предохранителям сдвинуть вправо декоративную накладку с надписью: «Волга», расположенную на крышке блоков палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее.

Если крышка снимается туго, можно подцепить ее отверткой.

Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. штекерные колодки блоков предохранителей, корпуса предохранителей имеют цвет, соответствующий силе тока.

3. Чтобы снять блоки необходимо отвернуть по два винта крепления обоих блоков.

Вытянуть блоки предохранителей на себя из панели так, чтобы вышли из панели.

Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.

4. На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей:

— предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя;

— предохранитель на 60 А защищает все цепи, кроме цепи стартера.

Для замены предохранителей снять крышку блока и, отвернув два винта крепления предохранителя, заменить его.

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару.

6.2 Проверка реле включения топливного насоса

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена.

• Проверьте предохранитель N 23.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.

Электрические схемы ГАЗ-3110 «Волга»

(кликабельно)
(кликабельно)

Защищаемые цепи автомобиля

Цветовая маркировка плоских ножевидных предохранителей:

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

Общий вид расположения электрооборудования на автомобиле

1 – блок реле (РС711 – реле переключения фар; 711.3747-0) – реле стартера; PC 431 Б или 931.3747 – реле стеклоочистителя; реле сигналов; реле обогрева заднего стекла; реле противотуманных фар; реле прерывателя указателей поворота);

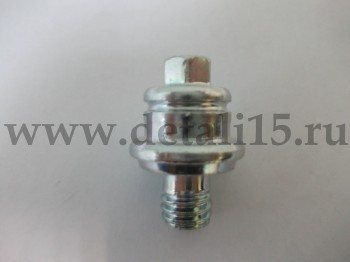

Проводка, реле, предохранители

• Каталог запчастей
• →
• Запчасти ГАЗ
• →
• Электрооборудование
• →
• Проводка, реле, предохранители

Электрооборудование автомобиля – это сложная система, добраться до компонентов которой непросто даже специалисту, имеющему в своём распоряжении специальные инструменты. Вышедшие из строя электрические и электронные компоненты, такие как реле, клеммы, жгуты электропроводки, целесообразно не ремонтировать, а заменять целиком.
