Снятие амортизаторной стойки и ее разборка Форд Фокус 2

Снимаем и разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, буфера хода сжатия или снизилась эффективность работы телескопической стойки.

Амортизаторная стойка Форд Фокус 2

Если неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы.

Для снятия амортизационных стоек снимаем поводки стеклоочистителя вместе со щетками и накладку ветрового стекла (см. «Снятие очистителя ветрового стекла Форд Фокус 2»). Вывешиваем и снимаем колесо. Надежно фиксируем автомобиль на подставке заводского изготовления. Отсоединяем шаровой шарнир стойки стабилизатора поперечной устойчивости от кронштейна на корпусе амортизаторной стойки (см. «Снятие стойки стабилизатора поперечной устойчивости»).

Выводим резиновую втулку тормозного шланга из отверстия кронштейна на корпусе амортизаторной стойки.

Головкой «на 15» отворачиваем болт крепления корпуса стойки к поворотному кулаку.

Подходящим инструментом, например монтажной лопаткой или зубилом, разжимаем проушины поворотного кулака.

Разъединяем поворотный кулак и стойку.

Верхнее крепление левой стойки к кузову совмещено с креплением поперечного усилителя.

Верхнее крепления правой стойки

При снятии левой стойки…

…отсоединяем крепление трубки вакуумного усилителя тормозов.

Головкой «на 10» отворачиваем две гайки центрального крепления поперечного усилителя.

Придерживая стойку снизу, головкой «на 13» отворачиваем три болта крепления поперечного усилителя и верхнего крепления стойки к кузову…

…и снимаем стойку.

Для разборки стойки, устанавливаем на пружину две стяжки диаметрально противоположно друг другу так, чтобы они стягивали не менее трех витков пружины. Равномерно сжимаем пружину до тех пор, пока ее нижний и верхний витки не перестанут давить на опорные чашки.

При сжатии пружины необходимо контролировать надежность захвата стяжками витков пружины и равномерность стягивания, т. к. при срыве стяжки пружина резко освободится, что может привести к травме.

Удерживая шток шестигранником «на 6» отворачиваем гайку крепления верхней опоры стойки ключом «на 18».

Снимаем верхнюю опору стойки в сборе с упорным подшипником и грязезащитным чехлом.

Снимаем пружину со стяжками…

…и нижнюю переходную втулку чехла.

Снимаем защитный чехол с буртика верхней опорной чашки пружины.

Потянув, снимаем буфер хода сжатия.

Для проверки состояния подшипника разъединяем верхнюю опору и чашку пружины…

…и вынимаем сепаратор.

Проверяем его на наличие достаточного количества смазки и механические повреждения.

Вынимаем верхнее кольцо подшипника.

Осматриваем его на наличие механических повреждений и износа.

Проверяем состояние телескопической стойки, полностью выдвигая и утапливая шток.

Если при перемещении штока ощущаются провалы, заедания или рывки, то стойку необходимо заменить. Не допускается также значительное подтекание жидкости и повреждение слоя хромового покрытия штока. Заменяем поврежденные и изношенные детали новыми, собираем и устанавливаем амортизаторную стойку в обратной последовательности.

При установке пружины на стойку ориентируем опорную чашку и верхний виток пружины, как показано на фото.

Установка стойки в поворотный кулак производится по направляющей (для наглядности показано на снятых с автомобиля деталях).

Вид правильно установленной стойки Форд Фокус 2 в поворотном кулаке.

Болты крепления верхней опоры к кузову, а также болт крепления стойки к поворотному кулаку затягиваем предписанными моментами (см. «Приложения»).

Снятие амортизаторной стойки и ее разборка Ford Focus 2

Первоисточник контента — WiKi сайта журнала «За Рулём»

Пошаговая инструкция

2. С помощью подкатного домкрата немного поджимаем пружину подвески чтобы расслабить болты.

3. Очищаем нижний болт крепления амортизатора и сбрызгиваем проникающей смазкой.

4. Отворачиваем болт крепления амортизатора с помощью головки на шестнадцать и вынимаем его.

5. Откручиваем сквозной болт крепежа заднего стабилизатора к рычагу. Головка болта и гайка на пятнадцать.

6. Зубилом ставим метку как была закручена регулировочная гайка болта крепежа заднего рычага к балке. Это нужно для того чтобы при обратной сборке закрутить гайку в прежнее положение и более-менее правильно поставить схождение колес.

Обратите внимание, после замены пружин нужно проверить схождение колес на СТО.

7. Очищаем, сбрызгиваем проникающей смазкой и ослабляем гайку болта крепления заднего рычага к балке. Головка болта под ключ на девятнадцать, а гайка под ключ на восемнадцать.

8. Отворачиваем и вынимаем болт крепления рычага к кулаку. Болт под головку на шестнадцать.

9. Ослабляем подкатной домкрат и вынимаем пружину.

10. Переставляем верхнюю резиновую чашку на новую пружину и устанавливаем ее на место посадки.

11. Подкатным домкратом поджимаем пружину и совмещаем отверстия на рычаге и кулаке.

12. Вставляем крепящий болт, наживляем его и затягиваем с моментом 115 Нм.

13. Затягиваем болт крепления рычага к балке с усилием 90 Нм. При таком усилии затяжки, метка сделана ранее должна совместится.

14. Вставляем болт крепления стабилизатора и затягиваем его с усилием 25 Нм.

15. Совмещаем крепежные отверстия, вставляем болт крепежа амортизатора и затягиваем его с моментом 90 Нм.

16. Убираем домкрат, устанавливаем колесо и работа завершена.

Замена амортизаторной стойки передней подвески на Ford Focus

• Замена амортизаторной стойки передней подвески на Ford Focus
• Симптомы указывающие на потребность замены передних амортизаторов
• Что понадобиться для замены, подбираем стойки и инструмент
• Как заменить передние амортизаторы на Ford Focus 2
• Как часто нужно менять амортизаторы, к чему приведет несвоевременная замена

Модель автомобиля Ford Focus 2 обладает подвеской типа Макферсон. Это означает, что подвеска идёт с амортизаторной стойкой в сборе, с верхней опорой и крепящимся к кузову одним нижним рычагом. Амортизаторная стойка состоит из амортизатора, внутри которого находится масло, газ, либо то и другое, и из стойки, представляющей из себя цилиндрическую железяку. По-сути стойка – это и есть амортизатор с пружиной, опорным подшипником и верхней опорой.

В случаях, когда пружина проседает, не выдержав нагрузок, передние амортизаторы Ford Focus 2 работают вне расчетного режима и поэтому могут досрочно выйти из строя. Поломка пружины ещё более пагубно влияет на состояние амортизатора.

Симптомы указывающие на потребность замены передних амортизаторов

Неисправности обычно дают о себе знать разными способами. Что касается симптомов, указывающих на потребность заменить передние амортизаторы на Форд Фокус 2, то они следующие:

• управляемость машины ухудшилась и это особенно чувствуется на большой скорости;
• кузов автомобиля раскачивается при преодолении неровностей на дороге;
• при визуальном осмотре передней подвески видно, что корпус амортизатора замаслен;
• слышен стук при езде по ямам;
• глубоко просажена, либо сломана пружина передней подвески.

Что понадобиться для замены, подбираем стойки и инструмент

Для того, чтобы заменить передние стойки амортизаторов на Форд Фокус 2, понадобятся следующие инструменты и запчасти:

• амортизатор передний;
• ключи на 10, 13, 15, 18;
• ключ шестигранник на 6;
• отвертка с плоским лезвием;
• зубило;
• молоток;
• приспособление для сжатия пружины.

Как заменить передние амортизаторы на Ford Focus 2

Для замены передних амортизаторов на Ford Focus 2 нужно обзавестись необходимыми инструментами и запчастями, после чего можно непосредственно браться за работу.

1. Первым делом необходимо снять амортизаторную стойку с машины. Для этого устанавливают противооткатные упоры под задние колеса, используется стояночный тормоз.
2. Решетку короба воздухопритока и водоотводящий щиток необходимо демонтировать.
3. Со стороны амортизаторной стойки которую нужно снять, демонтируем переднее колесо.
4. Из отверстия в кронштейне, который находится на амортизаторной стойке извлекаем тормозной шланг.
5. Верхний шарнир стойки стабилизатора поперечной устойчивости машины извлекаем из отверстия в кронштейне.
6. Необходимо ослабить затяжку и открутить крепежный болт, достать его из соединения поворотного кулака с амортизаторной стойкой.
7. Разжать соединение при помощи молотка и зубило.
8. Две крепежные гайки нужно открутить на распорной планке.
9. Три крепежных болта на амортизаторной стойке необходимо открутить и извлечь.
10. Снять распорку с машины.
11. Разъединить поворотный кулак и амортизаторную стойку.
12. Амортизаторную стойку необходимо снять с машины.
13. На пружину амортизаторной стойки установить приспособление для сжимания пружин.
14. На следующем этапе нужно сжать пружину.
15. Гайку штока амортизатора необходимо открутить и зафиксировать шток от поворачивания при помощи дополнительного гаечного ключа.
16. При помощи отвертки необходимо поддеть защитный чехол стойки амортизатора.
17. Верхнюю опору с буфером хода сжатия отсоединить от амортизатора.
18. Снять пружину передней подвески с амортизаторной стойки.
19. Снять защитный чехол, который необходимо заменит новым в случае обнаружения дефектов и повреждений.
20. Снять защитный колпак амортизатора.
21. Амортизатор нужно поставить вертикально, после чего пару раз опустить и поднять до упора шток. Хороший амортизатор обеспечивает легкое перемещение, без шумов. Иначе необходимо заменить переднюю амортизаторную стойку в сборе.
22. Необходимо осмотреть все детали амортизаторной стойки и при обнаружении дефектных элементов их необходимо заменить новыми.
23. Сборка производится в обратном направлении.
24. Все снятые детали и амортизаторную стойку необходимо установить в обратной последовательности.

Это интересно: Ремонт вмятин на кузове автомобиля без покраски

Как часто нужно менять амортизаторы, к чему приведет несвоевременная замена

Менять амортизаторы следует по мере их выхода из строя.

При разных стилях езды, это может быть несколько лет, а может и раз в год. А вот можно ли временить с заменой амортизаторов или необходимо сразу устранять проблему, подскажут встречающиеся последствия езды с плохими амотризаторами.

Амортизаторы выполняют очень важную функцию в автомобиле. Они поглощают и гасят удары и колебания. Износ амортизаторов приводит к тому, что все нагрузки и вибрации передаются кузову. Также происходит повышение нагрузки на узлы и детали ходовой части, а это ускоряет их износ.

Для автоматической коробки передач очень пагубное влияние оказывают повышенные вибрации в трансмиссии, и со временем АКП может даже выйти из строя.

Критично и то, что плохой амортизатор не может обеспечить постоянный контакт колес и дороги, часто происходит блокировка колес и это указывает на снижение безопасности. При резких маневрах и на больших скоростях ухудшается управляемость автомобилем, шины изнашиваются неравномерно, увеличивается тормозной путь.

Последствия несвоевременной замены амортизаторов пагубны для состояния многих деталей машины. Поэтому рисковать и тянуть с заменой амортизаторов не стоит, чтобы не оказаться в ситуации, когда требуется глобальный ремонт автомобиля.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Замена рычага передней подвески Ford Focus 2 2005-2008

1. Руководства по ремонту
2. Ford Focus 2 2005-2008
3. Замена рычага передней подвески

Вам потребуются: ключи «на 15», «на 18», съемник шаровых шарниров.
1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса. Приподнимите домкратом переднюю часть автомобиля и установите ее на опоры. Снимите колесо.

Предупреждение Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле.

2. Отверните гайку крепления пальца шаровой опоры и выпрессуйте палец (см. «Замена шаровой опоры»).

3. Выверните болт переднего крепления рычага…

4. …и извлеките его.

5. Выверните два болта крепления задней опоры рычага…

6. …извлеките болты…

7. …и снимите рычаг в сборе с шаровой опорой.

Примечание Поскольку оригинальные рычаги передней подвески поставляют в запчасти в сборе с шаровой опорой и сайлентблоками, дальнейшая разборка рычага не имеет смысла.

8. Установите детали в порядке, обратном снятию, не затягивая окончательно крепления резинометаллических шарниров рычага.

9. Опустив автомобиль на землю, несколько раз сильно качните его. Окончательно затяните резьбовые соединения подвески на автомобиле, стоящем на земле, моментом, указанным в приложении 1.

Примечание После замены шаровой опоры передней подвески проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

↓ Комментарии ↓

Раздел 1. Устройство автомобиля

Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации

Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути

Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание

Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель

Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия

Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть

Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление

Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система

Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование

Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов

Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины

Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей

Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля

Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру

Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику

Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения

Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования

Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

Замена передних амортизаторов Форд Фокус – своими руками!

Замена передних амортизаторов Форд Фокус своими руками – возможна! Монтаж передних амортизаторов Форд Фокус не требует привлечения профессиональных ремонтников. Не так давно мы делали статью по замене передних амортизаторов и задних амортизаторов на ВАЗ 2107, а татже подробно рассказали как подходить к этой проблеме на Ладе Приоре. Настала очередь взяться и за Форд Фокус.

В немецком фольклоре Форд служит объектом веселого подтрунивания. Дескать, ломается. Однако вечного, как известно, нет ничего, а Ford
Focus
можно починить быстро, недорого и – самое главное – своими руками. В то время как более престижные марки машин требуют затратного фирменного сервиса.

Конечно, не всякую «операцию» легко выполнить самостоятельно, но замена передних амортизаторов Форд Фокус

посильна даже для не слишком опытного автомобилиста.

Диагностика передних стоек Форд Фокус

Решимость должна быть обоснованной! Замена передних стоек Форд

Фокус необходима, если:

— при визуальном осмотре передней подвески обнаруживается замасленность корпуса амортизатора;

— управляемость автомобиля ухудшена – что особенно заметно при движении на высокой скорости;

— преодоление неровностей вызывает раскачку кузова;

— сломана или глубоко просажена пружина передней подвески.

Пружины Форд Фокус

прочны и долговечны. Однако если пружина не выдержала нагрузок и просела, амортизатору приходится работать вне расчетного режима, и с большой долей уверенности можно ожидать его досрочного выхода из строя. Еще более пагубна для амортизатора поломка пружины.

Демонтаж стойки амортизатора Форд Фокус

Для выполнения монтажных работ со стойкой амортизатора Форд Фокус

требуются:

— накидные и рожковые ключи на 13, 15 и 18 мм;

— торцевая головка на 32 мм;

— бита «звездочка» (Torx) размером Т40;

— винтовые скобы для стягивания пружин;

— молоток, зубило, вороток, слесарные тиса.

1. Автомобиль установить на ровную площадку, зафиксировать на месте включением пониженной передачи, ручного тормоза, установкой противооткатных колодок. Поднять одну сторону Форд Фокус

на домкрат, установить страховочные устройства. Свинтить крепежные гайки, снять переднее колесо.

2. При помощи торцевой головки на 32 мм свинтить центральную (ступичную) гайку.

3. Зачистить и подготовить к рассоединению место крепления амортизатора
FordFocus
к стойке стабилизатора. Отсоединить клеммы управления системой АБС.

4. В подкапотном пространстве автомобиля (для моделей ФФ 2 и 3 – после демонтажа дворников, пластиковой решетки воздуховода и защитной панели) отвернуть верхнюю гайку крепления амортизаторного штока. Понадобится ключ на 15 мм и бита Т40.

5. Болт, стягивающий узел соединения нижнего края амортизатора и поворотного кулака, вывинтить. Возможно, понадобится предварительная обработка деталей WD-40.

6. Тормозной шланг снять с крепления на корпусе амортизатора.

7. Для беспрепятственного отсоединения амортизатора и поворотного кулака обстучать массив детали молотком.

. а щелевой проем расклинить зубилом.

8. Вывести корпус амортизатора из отверстия.

9. Удерживая амортизатор на весу, ключом на 13 мм отвернуть три верхних гайки крепления амортизаторной стойки к лонжерону.

10. Снятую амортизаторную стойку аккуратно (желательно через упругую губчатую прокладку) зажать в тисах.

11. Пружину стянуть винтовыми скобами.

12. Используя биту Т40 для удержания штока от проворачивания и ключ на 15 мм свинтить гайку со штока, снять резиновый буфер, подшипниковую опору амортизатора, опору пружины, гофрированный пыльник.

Снятые детали после очистки и осмотра можно использовать при установке нового амортизатора.

В подборе типа и модели амортизаторов для Форд Фокус

вам помогут статьи на страницах:

Монтаж переднего амортизатора Форд Фокус

Монтаж переднего амортизатора Форд Фокус

своими руками производится в порядке, обратном разборке.

1. Собирая амортизаторную стойку Форд Фокус

, необходимо предварительно прокачать сам амортизатор.

Убедившись, что ход штока осуществляется с достаточным сопротивлением, следует последовательно установить стянутую скобами пружину, буфер отбоя (широкой стороной кверху), пыльник, верхние опоры амортизатора и пружины. Удерживая шток от вращения битой «звездочка», навинтить гайку.

2. Снять с пружины стяжные скобы, ввести амортизаторную стойку в предназначенный для нее кузовной проем, навинтить (не затягивая) три верхних крепежных гайки.

Это интересно: Советы автомобилистам по уходу за машиной от химиков

3. Нижнюю часть амортизатора вставить в амортизаторное гнездо поворотного кулака.

4. Прикрутить кронштейн крепления стойки стабилизатора.

Вставить тормозной шланг в проушину опоры. Перед присоединением клемм системы антиблокировки продуть контакты сжатым воздухом (достаточно ручного насоса).

5. Установить и затянуть нижний стяжной болт. Затянуть три гайки верхнего крепления амортизаторной стойки. Вернуть на место ступичную гайку. Затяжку ступичной гайки производить при заторможенном колесе.

Замена передних амортизаторов и пружин производится обязательно с обеих сторон!

Замена подшипника промежуточного вала Форд Фокус 2 (1.8-2.0) на новый своими руками + видео

Есть три проверенных способа, чтобы запрессовать новый промежуточный подшипник правого привода Форд Фокус 2. Сначала отчищаем посадочную поверхность и смазываем густой смазкой.

1. Пневматический пресс с сепараторным съемником — метод подходит для автосервисов и СТО.

1. Запрессовка ударными способами — через трубу или более распространенный вариант — используя металлическую проставку (зубило, напильник, монтировка, палец и т.п). Наносятся не сильные удары по торцу, равномерно по всему диаметру внутреннего кольца запрессовывают элемент до упора.

1. Установив шарикоподшипник, монтируем ось привода в обратной последовательности, но сначала извлеките и поменяйте сальник в коробе передач на новый.

Важно знать:

После замены, рекомендуется добавить масло в коробку передач. Подробнее процесс сборки показан на видео.

Краткая инструкция — как поменять или добавить масло в коробку передач Форд Фокус 2

1. Найдите на КПП панель, откройте крышку.

1. Откручиваем специальный болт-заглушку шестигранником. В отверстие шприцом добавляем масло, до того уровня пока не появится след на заглушке.

Замена стоек амортизаторов Ford Focus 2

Начинаем со снятия дворников лобового стекла.

Затем снимается решетка воздуховода отсоединением шести клипс.

Снимаем защитную панель, открутив 2 болта звездочкой.

Освобождается доступ к верхнему креплению стоек.

Отсоединяем стойку стабилизатора от передней стойки.

Отсоединяем провода антиблокировочной системы, в данном случае было решено полностью снять со всех фиксаторов на подвеске, чтобы чем-нибудь не порвать.

Отсоединяем от стойки тормозной шланг (помечен красным). место с желтой отметкой расклиниваем зубилом, чтобы стойка легко освободилась из кулака.

Отвинчиваем болт нижнего крепления стойки к кулаку переднего колеса. Предварительно с помощью WD-40 заливаем узел стыковки стойки с кулаком.

Подбираем нужный ключ и откручиваем 3 указанных болта.

Дадее понадобится приспособление, чтобы сжать пружины амортизаторов. Можно взять что-то типа этого.

Не у многих получится нормально сжать пружины с первого раза. При помощи двух отверток можно подцепить нижний виток и завести туда один конец стяжки.

Аналогично с другой стороны.

Стянули пружину и затем отвинчиваем гайку штока.

Разобрали. Слева — направо: гайка штока – пыльник – отбойник амортизатора – опорный подшипник – опора – пружина – старая стойка – новая стойка.

Чтобы разобрать подшипник, опору и отбойник в сборе, понадобится приложить небольшое усилие.

Сборка производится в порядке обратном разборке.

Крепим стойку к верхней точке.

И к нижней точке.

Устанавливаем стойки стабилизатора.

На фотографии желтым отмечен фиксатор тормозного шланга и красным фиксатор шлейфа АБС.

Стоит знать пару нюансов. На фото — пыльник, который крепится к подшипнику опоры в верхней точке, а в нижнем — к пластиковому колпаку, напрессованному на саму стойку. В неоригинальных стойках такого колпачка там нет, поэтому пыльник снизу никак не зафиксировать. Проблему можно решить следующим образом (хотя в какой-то степени это колхоз): снимаем колпачок с оригинальной стойки, срезаем внутренние шлицы и запрессовываем туда металлический обод с новой стойки (в данном случае KYB).

Второй нюанс заключается в том, что после сборки насосом рекомендуется продуть соединительное гнездо штекера АБС. Перед установкой прокачиваем амортизаторы.

Если в автомобиле Ford Focus II (Форд Фокус 2) возникла проблема с амортизаторами, возможно необходима замена амортизационных стоек, процедура которой детально описана в данном фотоотчете на примере правой передней стойки Форд Фокус II.

Для того, чтобы провести ремонт и поменять передние стойки, понадобятся следующие инструменты:

• сами стойки амортизаторов;
• ключи на 13, 15, 17, 19;
• набор внутренних звездочек и шестигранников;
• пара отверток;
• зубило (расклинить кулак в месте нижнего крепления стойки);
• стяжка для пружин;

Процесс замены

Замена подшипника передней ступицы на Форд Фокус 2 проводится по аналогии с другими автомобилями производства Ford. Единственным нюансом остаётся — это заржавевшие болты крепления и детали, покрытые коррозией. Но, с данной неприятностью поможет справиться ВД-40.

Собираем инструментарий. Итак, понадобить:

• Набор ключей и головок.
• Съемник для ступичного подшипника.
• Съемник для наконечников рулевых тяг.
• Динамометрический ключ.
• Лом и домкрат.
• ВД-40.
• Новая деталь.
• Пресс, если не получится удалить подшипник стандартными методами.

Все подготовлено и собрано, можно приступить непосредственно к выполнению замены детали. Замена ступичного подшипника может занять значительное количество времени, а поэтому его необходимо рассчитать. Итак, приступаем к процессу:

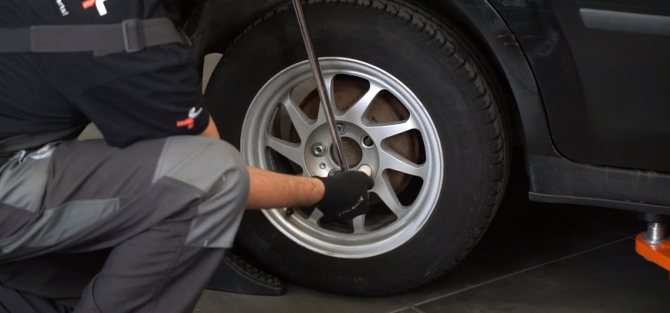

1. Ослабляем гайки крепления переднего колеса.
2. Послабливаем ступичную гайку.
3. Ставим транспортное средство на домкрат, а под переднюю балку устанавливаем опору, чтобы автомобиль случайно не упал на ногу.
4. Откручиваем колесо, и удаляем ступичную гайку.
5. Демонтируем стойку стабилизатора. Это делается для более удобного процесса замены.
6. Добираемся до ступицы, для этого необходимо снять тормозные элементы. Демонтируем суппорт и тормозной диск. Чтобы не пришлось проводить прокачку тормозов, суппорт отводим в сторону.
7. При наличии АБС в автомобиле, сначала стоит демонтировать удерживающую скобу. Затем удаляем датчик АБС.
8. Снимаем рулевую тягу от поворотного кулака.
9. Теперь необходимо выпрессовать шаровую опору.
10. Снимаем ступицу.
11. Выпрессовываем подшипник ступицы.
12. Проводим запрессовку нового элемента. Многие мастера по ремонту автомобилей рекомендуют проводить процесс прессовки на прессе.

Совершаем сборку узла в обратном порядке.

Характеристика и выбор детали: оригинал или аналог

Кроме оригинала, можно подобрать аналоги. Многие автомобилисты не доверяют аналогам. Таким образом, перед автомобилистом стоит непростой выбор — купить аналог или оригинал. Оба варианта зачастую ничем не отличаются, разве что ценой.

Что касается качества, то вопрос остается спорным, поскольку на современном рынке запасных частей все чаще встречаются подделки, которые достаточно сложно отличить от детали оригинального производства, пусть даже если это аналог.

Чтобы не попасть на деньги и время, стоит понимать характеристики детали. Оригинальный подшипник передней ступицы имеет размер 37*39*72 мм. Если автомобиль оснащен системой АБС, то на торце детали будет черная магнитная пленка.

Оригинал

1471854 — оригинальный каталожный номер подшипника передней ступицы, который устанавливается на Форд Фокус 2. Стоимость изделия составляет в районе 5000 рублей.

Список аналогов

Кроме оригинальной детали, на автомобиль существует ряд аналогов, которые рекомендованы к установке:

Наименование производителя	Каталожный номер аналога	Стоимость в рублях
ABS	201073	3700
Bta	H1G033BTA	1500
FAG	713 6787 90	2100
Febest	2182-FOCMF	2500
Febi	26770	3000
Flennor	FR390556	3000
GSP	9336003	3500
Kager	83-0918	3500
Optimal	301667	3000
Ruville	5289	3500
SKF	VKBA 3660	3500
SNR	R152.62	3500

Несколько полезных советов

Рассмотрим несколько полезных советов автомастеров по замене переднего ступичного подшипника на Форд Фокус 2:

• Рекомендуется менять не один подшипник, а два сразу с обеих сторон, чтобы предотвратить износ.
• В обязательном порядке необходимо снимать ступицу, поскольку выпрессовать подшипник отдельно не получится, а также можно повредить деталь или отдельные ее элементы.
• Покупать запасные части лучше всего у проверенных продавцов и поставщиков. Так, можно обезопасить себя от вероятности приобретения подделки.

Многие мастера по ремонту автомобилей рекомендуют покупать оригинал, вместо дешевых аналогов.

Замена передних стоек Форд Фокус 2 своими силами

Неисправная подвеска или амортизаторы это не только неприятно, с точки зрения комфорта (постоянные стуки в передней части кузова, отсутствие надлежащего смягчения неровностей и гашения раскачивания кузова), но и опасно для жизни. Если в ходовой автомобиля имеются проблемы, существует риск потери управления автомобилем со всеми вытекающими из этого последствиями.

В этой статье я расскажу о том как заменить передние стойки Форд Фокус 2 своими руками, для того чтобы вы смогли выполнить данную работу в домашних условиях быстро и качественно сэкономив при этом время и деньги.

Для работы вам потребуется:

1. Амортизационные стойки FordFocus 2. Не знаете какие амортизаторы выбрать? Эта статья поможет вам сделать выбор.
2. Опорные подшипники (если есть необходимость в замене).
3. Ключи на «13», «15», «17», «19».
4. Набор шестигранников и TORX (звездочка).
5. Несколько отверток.
6. Молоток и зубило.
7. Стяжка для сжатия пружин амортизаторов.
8. Проникающая жидкость WD-40.

Как я определил что у меня неисправна одна из опор двигателя на Форд Фокус 2 :

• Когда заводил машину на холостом ходу ощущалась заметная вибрация автомобиля,передняя панель сильно дрожала.
• Затруднительное переключении автоматической коробки передач (АКПП) на режим драйв. Вообщем переключение происходит с каким то небольшим усилием и надо как бы выразится поточней переключать с осторожностью и с каким то натягом.
• При движении автомобиля будут слышны какие то посторонние стуки в районе коробки.
• У меня например ощущались какие то рывки при разгоне автомобиля.

Принцип работы опор двигателя(подушки) такой же как и принцип работы салейнтблоков. Здесь основное усилие приходится на скручивание скручивание резины или демпферов.Некачественная деталь проявит себя в расслоении резины.Играет важную роль как эксплуатируются автомобили.Если по плохим дорогам то приходит очень быстро подушкам двигателя “аут”,выходят из строя. Замену задней подушки двигателя можно и провести самостоятельно в гараже если иметься яма.

Но прежде чем менять заднюю подушку двигателя я открыл капот своего железного коня и посмотрел на состояние правой гидроопоры двигателя.При осмотре ничего подозрительного не увидел вроде бы все нормально. Посмотрел резину гидроопоры или демпфера,подтеков жидкости не обнаружил.

Думая славненько что все нормально и проходит моя правая гидроопорка двигателя еще некоторое время без замены(это было мое ошибочное суждение).На фотографии правая гидроопора для двигателя 2.0 л. Форд Фокус 2 .

В проведении ремонтных работ по снятию старой и установке новой опоры сложностей не возникнет.
