Диагностика

Чтобы расшифровать появившиеся коды ошибок, необходимо осуществить диагностику транспортного средства. Проверка машины может осуществляться несколькими способами. О них мы поговорим далее.

Диагностика со сканером

Чтобы произвести проверку при помощи сканера, необходимо бортовой компьютер «Штат Х1» подключить к тестеру или ноутбуку посредством диагностического кабеля. Сканер или ноутбук должен быть оснащен программным обеспечением, предназначенным специально для диагностики. В нашей статье мы рассмотрим пример с программой KWP_D.

Помимо этой утилиты вам также нужно будет найти специализированный OBD-II адаптер. Он необходим для того, чтобы передавать информацию с бк на ноутбук через USB-выход. находится рядом с селектором коробки передач, под крышкой. К нему и нужно подключить сканер.

Когда программа будет установлена, при подключении вы увидите, что в системе появился СОМ-выход с определенным номером. Этот номер необходимо будет переназначить на любой из четырех — 1-4. Когда это сделано, ноутбук нужно подключить к бк, затем запустить зажигание и включить ПО.

Как известно, любой мотор авто имеет свои характеристики, которые определяют его работу. Если эти характеристики отличаются от стандартных, то это значит, что с работой двигателя что-то не то. Первый момент, на который нужно обратить внимание — это характеристика DTC. Если в системе бк обнаружены неисправности, то откройте вкладку «Кода ошибок» и найдите номер вместе с расшифровкой. Обратите внимание: с вашей Ладой Грантой будет все в норме, если измеренные характеристики не отличаются от стандартных больше, чем на 20%.

Диагностика без сканера

Проверка машины без сканера — совсем нетрудное занятие. Недостатком такой диагностики является то, что она не всегда позволяет выявить все ошибки в работе авто.:

1. На панели приборов нажмите кнопку, которая отвечает за сброс дневного пробега. Одновременно с этим проверните ключ и включите зажигание, но не запускайте мотор. В этом случае запускается режим проверки приборного щитка, который поможет определить, все ли элементы панели функционируют исправно.
2. Затем нажмите на кнопку на рычаге включения стеклоочистителей. Таким образом на экранчике появится сначала версия прошивки бк «Штат Х1», а затем вы увидите комбинации возможных неисправностей, если они есть.

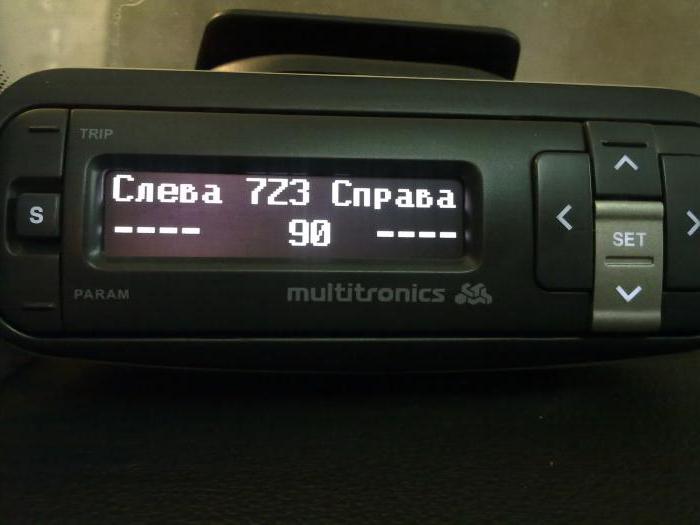

Установка бортового компьютера «Мультитроникс»

Монтаж бортового компьютера может производиться автовладельцем самостоятельно без обращения в сервисные центры. Комплектация включает в себя не только инструкцию к бортовому компьютеру «Мультитроникс», в котором подробно описан процесс установки, но и колодку контактов. С её помощью устройство подключается к электронному разъёму. Сам разъём располагается в нижней части торпеды с правой стороны. Чтобы добраться до него, необходимо снять пластиковую накладку.

Основной проблемой, с которой сталкиваются автолюбители при установке компьютера, является распиновка разъёмов. В инструкции приведена схема, на которой подробно указано, к каким системам открывается доступ после подключения бортового компьютера. Для корректного функционирования устройства подключают К-линию.

Смотреть галерею

Сама К-линия представляет собой канал, по которому передаются наиболее значимые данные: информация по ошибкам, температура двигателя и прочие. Её подключение осуществляется к главному разъёму, который находится под рулевой колонкой с левой стороны. В комплекте к бортовому компьютеру «Мультитроникс» поставляется специальная проводка, при помощи которой устройство подключается к разъёмам.

Не менее важным моментом в установке является подключение диагностических разъёмов. Контактные колодки бывают двух видов — Euro-2 и Euro-3. При неправильном подключении бортового компьютера «Мультитроникс» к ВАЗ-2115 диагностика автомобиля и всех систем будет проводиться некорректно.

Расшифровка комбинаций

Что же, теперь пришло время рассказать вам о расшифровке комбинаций неисправностей.

Расшифровка кодов после диагностики со сканером

Как сказано выше, если измеренные характеристики не отличаются от стандартных больше, чем на 20%, то с авто все в порядке. Каковы же стандартные параметры?

Расшифровка кодов при самостоятельной диагностике

Наиболее распространенные ошибки

Ниже приведена расшифровка наиболее распространенных кодов ошибок, встречающихся при диагностике Лада Гранта.

Коды ошибок Лада Гранта указывают на неисправности в работе автомобильной системы и подсказывают водителю, что необходимо провести диагностику или ремонт.

Коды ошибок Гранта обозначаются тремя группами символов. Первая включает в себя код, который напрямую отвечает за своевременное срабатывание подушек безопасности водителя и пассажира, если дело касается . В его функции входит отслеживание электрических импульсов, которые подаются на центральный замок и электрические стеклоподъемники. Также отслеживается правильность работы двигателя и АКПП.

Ко второй группе относят общий и запасной код ошибок для Лады Гранта, необходимый для дополнительного введения.

Третья группа позволяет активировать специализированную систему подачи воздуха, который должен поступать к некоторым деталям. Отслеживает такие факторы: насколько качественно производилось зажигание, каким образом автомобиль осуществляет движение , и проводит дополнительный контроль за Лада Гранта для более детального выявления неполадок. Кроме того, используя возможности третьей группы, можно обнаружить ошибки, связанные с трансмиссией, ECU или его цепью.

Диагностика комбинаций приборов

На автомобиле можно произвести диагностику неисправностей. Для этого включите зажигание, удерживая при этом постоянно нажатой кнопку Reset. Далее производится контроль ЖКИ, и на нем отображаются все позиции сегментов. Теперь понадобится активировать ближайшую к вам кнопку на панели управления, после чего на экране должна отобразиться версия сделанной прошивки. Снова нажмите любую кнопку управления. При наличии ошибок в Лада Гранта, на первых двух строчках экрана должны отобразиться специальные цифровые обозначения, которые, в свою очередь, могут свидетельствовать о различных неисправностях.

Наличие повышенного напряжения в бортовой системе. Если в течение 20 секунд не смог определить произошедший сбой в работе автомобиля Лада Гранта, то может возникнуть три существенных сигнала об ошибке. Первый в таком случае указывает на обрыв в цепи датчика, отвечающего за показания уровня топлива. Второй реагирует на обрыв в цепи датчика, реагирующего на температуру охлаждающей жидкости. А третий определяет ошибки при обрыве цепи датчика наружной температуры, которая находится в пределах минусовых отметок.

Производится определение ошибок в пакете данных. Для того чтобы обнулить коды ошибок, нажмите и удерживайте несколько секунд кнопку Reset. Теперь нажмите любую из кнопок управления, благодаря которой запустится контроль ЖКИ и засветятся все необходимые позиции сегментов, требуемые для качественного управления.

Причины появления ошибки

Причин ошибки p0120 не много:

1. Обрыв проводов, идущих непосредственно от датчика к ЭБУ.
2. Окисление контактов в разъемах.
3. Поломка самого датчика. Короткое замыкание, обрыв в электрической цепи устройства.
4. Повреждение и деформация корпуса дроссельной заслонки. Так как датчик находится внутри, это может сказаться на его работе.
5. Неисправность ЭБУ. Программный или сбой в электронике может привести к выдаче ложного сигнала на панель приборов.
6. Неисправность модуля управления двигателем ECM.
7. Неисправность PCM. Комбинированный модуль управления, состоящий из блока управления двигателем (ECU) и блока управления коробкой передач (TСМ).
8. Грязная заслонка или попадание в нее постороннего предмета.
9. Разряжен аккумулятор.

Возможны и другие причины, которые встречаются редко и могут диагностироваться только опытными специалистами.

Коды и расшифровки ошибок

Зная точное значение кода можно без труда устранить неисправность

Код ошибки Р0101 сообщает водителю о том, что расход воздуха, зависящий от частоты вращения коленчатого вала двигателя и утла открытия дроссельной заслонки, не соответствует стандартному значению. Этот сингал загорается с 3-ей поездке после возникновения неисправности.

Ошибки, начиная с Р0030 (131, 132,136, 137, 138) указывают на то, что датчик кислорода был нагрет вплоть до нейтрализатора. При детальном разборе можно увидеть, что появился обрыв взаимосвязи в цепи, отвечающей за управление автомобилем. Кроме того, цепь может полностью замкнуться на массу или на борт. Если же ошибка и в дальнейшем будет появляться, возможно, это будет связано с образованием поломки сети.

Ошибки Р0102 (103) указывают на неисправности в цепи датчика, который отвечает за комплексный расход воздуха. Однако в первом случае ошибка указывает на низкий уровень сигнала, а во втором — на высокий. Если код ошибки Р0112 (113) — значит, появились проблемы с датчиком, отвечающим за температуру воздуха. В первом случае проблемы появляются из-за того, что уровень сигнала стал слишком низким, а во втором — слишком высокий.

Ошибки с Р0116 (117, 118, 122, 123) указывают на разрыв в цепи, идущей к датчику, отвечающему за температуру охлаждающей жидкости. Где первый свидетельствует о том, что сигнал покинул радиус влияния необходимого диапазона, а два других указывают на слишком превышенные или заниженные уровни сигналов. Кроме того, при выявлении данных ошибок может быть смещена дроссельная заслонка.

Р0130 (131,132,137,138) указывают на проблемы с цепью, составляющей связь датчика кислорода и нейтрализатора. При детальном осмотре выявляются неисправности в нейтрализаторе, причем выходной сигнал может находиться на недопустимо низком уровне. Может появиться слишком завышенный показатель уровня выходного сигнала и поломки, образующиеся в цепи датчика. Кроме того, могут возникнуть ошибки нагревателя непосредственно в датчике, отвечающем за содержание кислорода, который, в свою очередь, может быть полностью неисправным.

Р0171(172) указывает на то, что система топливной подачи в первом случае слишком бедная, а во втором очень богатая. Следующие четыре ошибки Р0201(202, 203, 204) указывают на то, что в форсунках управляющей цепи всех четырех цилиндров произошли определенные неисправности.

Условия возникновения ошибки

Цепь VTA1 постоянно передает сигнал к ЭБУ. Ошибка p0120 возникнет в том случае, когда напряжение в цепи, при открытой дроссельной заслонки, выйдет за нормативный диапазон (от 0 до 5 вольт) в течении определённого временного интервала.

Система настроена таким образом, что за одну поездку фиксируется только одна ошибка.

Показания напряжения и временного интервала для каждой модели авто, к примеру, Рено Логан и Митсубиси Лансер 9 могут отличаться, но не на много.

Возьмет для примера Тойота Королла у которой датчик выдает нормативное напряжение от 0 до 5 Вольт.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Update Etka 7.3

Если педаль акселератора полностью отпущена, это 0,5–1,1 В, если выжата полностью — 3,3-4,9 В. Речь идет про цепь VTA1.

При напряжении ниже 0 или больше 5 вольт в течении 2 и более секунд система выдаст ошибку p0120.

Очень часто такая ошибка возникает при движении по горным дорогам, когда автомобиль перегружен, а педаль газа сильно выжата и двигатель долго работает на высоких оборотах.

Вторая часть ошибок

Если вы обнаружили ошибку с кодом Р0217, то можете с уверенностью сказать, что двигатель нагрелся значительно выше допустимой нормы. Р0230, произошли поломки в цепи реле бензонасоса. При Р0261 (263, 264, 266, 267, 269, 72) можно быть полностью уверенными в том, что появились проблемы с какой-либо форсункой. Причем неисправности будут или в управляющей цепи, или в нефункционирующем драйвере.

При ошибках Р0262 (268, 270, 271) — произошли неисправности с форсунками цилиндров в плане замыканий цепи управления. При детальном осмотре могут также указывать на полную неисправность любого из цилиндров.

Третья часть ошибок

Ошибки Р0300 свидетельствуют о пропуске воспламенения

Р0300 (301, 304) — пропуски воспламенения. Причем они могут быть как случайными, так и множественными. Причем, чем больше номер кода ошибки, тем выше номерное обозначение самого цилиндра.

Ошибки Р0326 (327, 328) свидетельствуют о неисправности в цепи датчика детонации. При детальном разборе можно обнаружить полный выход сигнала из допустимого диапазона или обнаружение сигнала в критическом уровне, который может быть как слишком высоким, так и низким.

Стоит обратить внимание на ошибки с номерами Р0335 (336, 337, 363). Они указывают на то, что цепь, ведущая к датчику, реагирующему на смещение коленчатого вала, нарушена или вышла из диапазона, в котором должна была проводиться работа. Также они могут указывать на то, что катушка зажигания четвертого цилиндра неисправна или произошел обрыв цепи управления. Могут быть обнаружены пропуски в системе воспламенения, при которых возможно полное отключение подачи топлива в неработающих цилиндрах.

Четвертая часть ошибок

Ошибки под номерами Р0422 (441, 444, 445) свидетельствуют о том, что нейтрализатор стал абсолютно не эффективен, повреждена система, улавливающая пары бензина, или воздух через клапан продувки адсорбента расходуется неверно, или произошло нарушение в клапане в продувке айсберга. Единственное отличие заключается в том, что может произойти обычный разрыв связи, а во втором — замыкание на протяжении цепи, причем действие может указывать как на массу, так и на бортовую сеть, что, в свою очередь, тоже потребует транспортировки для проведения ТО.

Р0480 (481) указывают на проблемы, появившиеся в реле вентилятора, или обрыв на протяжении цепи, отвечающей за управление вентилятором. Кроме того, могут свидетельствовать о том, что вентилятор больше не получает необходимой степени охлаждения.

Пятая часть ошибок, под номерами Р0500 (506, 507, 511, 560, 562, 563), не является отдельной группой, однако позволяет сделать вывод о том, что в случае их появления датчики могут больше не отображать скорость, с которой передвигается автомобиль.

Отключение системы холодного хода, если у двигателя были слишком низкие или высокие показатели оборотов и появляются поломки в цепи управления регулятора, отвечающего за работу холостого хода. Кроме того, существенные неисправности могут возникать из-за нехватки электрической энергии для полноценной работы Лада Гранта.

Различные версии бортового компьютера на BMW E32 и E34

Вообще на E32 шло 2 различных типа бортового компьютера: OBC III и OBC IV. OBCIII использовался до сентября 1987 года, так что думаю на E34 шел только OBCIV. Компьютер OBC III изготавливался компанией VDO, OBCIV – компанией Siemens. Насчет E34 точно знаю что был OBC IV, насчет OBC III не уверен, но судя по датам он не должен был использоваться.

Основные различия между ними, не считая внешнего вида:

• В OBC IV можно одновременно выводить две разные функции на Check Control дисплее (на приборной панели) и на дисплее самого бортового компьютера.
• В OBC IV имеется больше «скрытых функций».
• В OBCIV имеется два вида значений расхода топлива.

На кузове E32 все OBC взаимозаменяемы. На E34 выпускался бортовой компьютер без модуля Check Control на приборной панели. Бортовые компьютеры такого формата имеют свой собственный штекер для программирования на задней части устройства.

Ужасающая ошибка PPPP на дисплее бортового компьютера обозначает всего лишь что он не смог получить соответствующие значения. Если вы отключали аккумуляторную батарею – данные перезагрузятся после запуска автомобиля.

Наиболее распространенная ошибка

Наиболее часто встречаемая ошибка Р0133 свидетельствует о невозможности полноценно разогнаться

Обратите внимание, если на дисплее отображается ошибка под номером Р0133, можно сделать вывод, что машина перестала качественно разгоняться. Это связано с тем, что управляющий датчик кислорода требует для передачи в блок управления информации о том, в какой концентрации находится топливовоздушная смесь. Сам датчик расположен непосредственно в выхлопной трубе, не прикасаясь к каталитическому нейтрализатору. находится за датчиком кислорода, когда проходит время работы замкнутого цикла. Кроме того, регулируется непосредственно сам состав воздушно топливной смеси благодаря увеличению или уменьшению импульсов, которые происходят при открытии форсунки.

Поскольку большинство отечественных автомобильных любителей не могут позволить себе приобрести иномарку, Лада Гранта с легкостью сыграет роль качественной и полноценной замены. Следовательно, если возникнут любые ошибки или неисправности, владелец должен максимально быстро выяснить причину и по возможности попытаться выполнить устранение неисправности самостоятельно. Это позволит сэкономить не только время, но и весьма существенные деньги, которые потребовалось бы отдать за обращение в СТО.

Распространенные проблемы и неисправности Лады Гранты Почему Лада Гранта не заводится?

Многие автолюбители считают, что диагностика систем автомобиля – удел высококвалифицированных специалистов. Между тем в любой современной машине, даже отечественного производства, в электронном блоке управления имеется мощная система самодиагностики, которая в значительной степени облегчает поиск возможных причин поломок. Кроме того, такую проверку может провести даже непрофессионал.

ЭБУ (электронный блок управления) представляет собой мини-компьютер, способный решать определенные задачи в реальном времени, а именно диагностировать неисправности и передавать сигнал на датчик, расположенный на приборной панели Лады. В дальнейшем коды ошибок Гранта можно прочитать в ходе проведения компьютерной диагностики или при помощи бортового компьютера.

Типы бортовых компьютеров

Все бортовые компьютеры подразделяются на две основные категории:

1. Универсальные. Синхронизируются с автомобилями любых марок и моделей. В большинстве случаев устанавливаются в качестве альтернативы внутрисалонному зеркалу. Нередко такие компьютеры крепят к лобовому стеклу.
2. Индивидуальные. Такие устройства предназначены либо для конкретной модели автомобиля, либо для машин одной серии. К примеру, для ВАЗ-2110 бортовые компьютеры «Мультитроникс» выпускаются отдельно и ориентированы на модели ВАЗ-2109 и ВАЗ-2108 по старой приборной панели. Такие устройства обладают большей эффективностью и функционалом и устанавливаются в приборную панель автомобиля.

Отдельно стоит упомянуть карбюраторные и инжекторные модели. Последние пользуются большей популярностью среди автолюбителей. Что касается бортовых компьютеров «Мультитроникс» для ВАЗ-2114, то они разрабатываются отдельно с учётом особенностей торпеды.

Смотреть галерею

Самые распространенные коды ошибок Гранта

Пожалуй, самая распространенная ошибка р0504 Гранта. Она расшифровывается, как «рассогласование датчика тормоза». Что происходит с машиной? Когда авто медленно двигается в пробке, педаль газа практически не отпускается, поскольку нужно постоянно то ускоряться, то резко тормозить. Именно в этот момент часто ВАЗ Гранта выдает код р0504, что означает неправильная манера езды. Данная ситуация достаточно сложная и требует тщательной диагностики. Нельзя просто сбросить код р0504, поскольку ситуация имеет свойство ухудшаться:

• Плавающий контакт датчика может зависнуть в замкнутом состоянии.
• Автомобиль перестанет 100% реагировать (после отпускания педали тормоза и нажатия газа, машина не трогается и только после сильного удара по педали тормоза, машина сможет сдвинуться с места).
• Автомобиль может стать неконтролируемым и попросту рвануть с места после замыкания контактов.

Можно сказать, что такая ошибка Лады очень опасна и требует немедленного реагирования. Стоит отметить, что подобная проблема несвойственна машинам, в которых коробка автомат, а не механика.

К сожалению, это не единственная проблема автомобилей ВАЗ Гранта. Часто высвечивается ошибка с кодом р0363 (обнаружены пропуски воспламенения, отключена топливоподача в неработающих цилиндрах). Эта проблема настолько же серьезна и не требует отлагательства в проведении тщательной диагностики и ремонта. Если у Лады при запуске двигателя слышится сильная вибрация, но после прогревания она пропадает, нужно обратить внимание на следующие узлы и детали:

• Свечи.
• Провода.
• Клапана.
• Модуль зажигания.

Однако чаще всего специалисты в автосервисах обнаруживают неисправность свечей зажигания. Как было уже установлено мастерами, свечи входящие в стандартную комплектацию Лады являются низкого качества, поэтому решение этой проблемы кроется в простой замене этих комплектующих.
