Замена поршневых колец

При недостаточной компрессии двигатель ВАЗ 2106 теряет мощность и начинает чрезмерно расходовать не только бензин, но и масло. В самом лучшем случае можно обойтись простой заменой поршневых колец, в худшем — полным капитальным ремонтом двигателя, начиная от проточки цилиндров, заменой поршневой группы и заканчивая ремонтом коленчатого вала автомобиля.
Если вы решили поменять кольца самостоятельно, но особых проблем при выполнении этого ремонта, возникнуть не должно. Разумеется, что понадобится немалый список инструментов, чтобы сделать это максимально быстро и удобно. А также, необходимо выполнить ряд подготовительных работ, чтобы добраться до поршней:

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Но все можно сделать даже на установленном двигателе, но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Если значения превышают номинальные, производим замену колец на новые. После чего можно устанавливать все детали, в обратном снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра.

Замена поршневых колец не снимая двигатель, видео, своими руками

То, что автомобилю требуется именно замена поршневых колец, а не какие-то другие ремонтные работы, расскажет сам двигатель. Признаки подобной неисправности проявляются довольно ярко, поэтому не заметить их будет сложно. Но прежде чем говорить о симптомах, нужно понять, что представляют собой кольца, и какую роль они играют в работе двигателя.

Что такое поршневые кольца, их назначение

Поршневые кольца представляют собой упругие незамкнутые элементы, которые устанавливаются в специальные канавки на корпусе поршня. Изготавливают их из стали или чугуна повышенной прочности, а сверху покрывают легирующим материалом. Легирующее покрытие еще больше увеличивает прочность, а также снижает скорость износа.

Обычно в поршень вставляются 3 кольца: 2 компрессионных (занимают 2 верхних канавки) и 1 маслосъемное (нижняя канавка).

Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания.

Кроме того, кольца снижают температуру поршня, передавая практически половину тепла его поверхности на стенки цилиндра.

Когда поршневые кольца перестают справляться с возложенными на них задачами, ввиду своего износа, двигатель автомобиля сигнализирует об этом проявлением соответствующих симптомов.

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя.

Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу.

Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.

Проверяется компрессия специальным прибором – компрессометром.

Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

«Залегание» происходит, когда образовавшийся в канавках поршня нагар мешает пружинить поршневым кольцам, результатом чего становится снижение плотности их прилегания к поверхности цилиндра.

Такую проблему, если случай не сильно запущен, можно исправить при помощи специальных присадок к топливу. Двигатель, имеющий карбюраторную систему, можно попробовать очистить спреем для удаления нагара, который впрыскиваются непосредственно в карбюратор. Если удаление нагара с камеры сгорания эффекта не дало, то выход только один – замена поршневых колец и чистка канавок.

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

• снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
• слить масло, снять защиту маховика и поддон картера двигателя;
• снять маслозаборник;
• провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
• открутить крышку шатуна и снять ее;
• вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
• очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
• каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
• поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
• одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
• произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Для замены колец понадобятся:

• наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
• динамометрический ключ;
• спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька».

Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна.

Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно.

Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности.

Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Ремонт поршневой: на что следует обратить внимание

Современные материалы и технологии изготовления деталей позволяют эксплуатировать двигатель в очень напряженных режимах. Максимальная частота вращения коленчатого вала достигает ста оборотов в секунду. Поршень с шатуном при этом дважды за каждый оборот (двести раз в секунду) достигают скорости поступательного движения до 30 м./сек. и столько же раз полностью останавливаются, вызывая огромные циклические инерционные нагрузки (вес при таком ускорении увеличивается более чем в тысячу раз). Поэтому технологи стараются максимально облегчить поршень, изготавливают его из алюминиевого сплава с залитой стальной пластиной, компенсирующей тепловые деформации. Поршень имеет ребра жесткости и твердое анодирование, до огневого пояса, что предохраняет от прогорания днище и канавку верхнего компрессионного кольца. Трение уменьшается самыми прогрессивными марками масел с присадками. Но избежать износа невозможно, поэтому периодически, после определенного пробега производится замена поршневой ВАЗ 2106. Лучше делать это при появлении первых симптомов:

Эксплуатация автомобиля с проявлениями износа, может привести к таким повреждениям, которые потребуют капитального ремонта, отчего многократно возрастет цена.

Как демонтировать поршневую самостоятельно

В первую очередь необходимо тщательно вымыть двигатель, так как после разборки сложно будет предотвратить попадание песчинок и грязи внутрь. Двигатель нужно положить на прочный стеллаж высотой удобной для работы. Подготовить ветошь, набор инструментов и приспособлений:

• торцевые, накидные ключи и головки10 мм.,12 мм.,13 мм.,14 мм.,17 мм.,19 мм.,22 мм., и ключ36 мм.;
• набор тонких плоских щупов;
• нутромер;
• микрометр;
• штангенциркуль;
• динамометрический ключ;
• приспособление для сжатия колец на поршне;
• втулка для установки поршневых пальцев;
• газовая горелка;
• молоток;
• керн;
• переносная лампа;
• большая плоская отвертка.

Совет: Перед разборкой своими руками керном помечаются все детали, и делается фото начального расположения с номерами и метками съемных деталей для возможности установки на свое место в случае их пригодности.

Последовательность разборки

• Двигатель со снятыми головкой, поддоном и боковыми крышками ложится на бок для возможности доступа к поршням и шатунам. Гаечным ключом36 мм. коленчатый вал проворачивается в положение максимального выдвижения гаек пары шатунов.
• Головкой и длинным воротком нужно открутить по две гайки, крепящие крышку шатуна первого и четвертого цилиндров, можно любого, но более правильно соблюдать выбранную последовательность. Легким постукиванием молотка крышка сдвигается с места, что позволит без усилий ее снять со шпилек. Желательно предварительно с этапами работы познакомиться по видео.

Совет: Крышки и шатуны составляют пару, при их изготовлении окончательная расточка посадочного отверстия производится в собранном виде, поэтому они метятся номером цилиндра и не могут заменяться. Нужно следить, чтобы номера при сборке совпадали и были направлены в одну сторону.

• Деревянной рукояткой молотка, упираясь в шпильку, шатун с поршнем выталкивается наружу через верхнюю плоскость блока цилиндров. Коленчатый вал проворачивается в положение максимального выдвижения гаек двух других шатунов. Аналогично разбираются все четыре поршня. Раскручиваются коренные подшипники, и снимается коленчатый вал для визуального осмотра.

Внимание: Крышки коренных подшипников имеют обозначение рисками, очень важно ставить их только на свое место, так как они не взаимозаменяемы, этого требует технология расточки и инструкция сборки.

• Снимаются вкладыши с шатунов и крышек. При ремонте ВАЗ 2106 замена поршневых колец производится, начиная с верхнего компрессионного, последовательно снимаются все кольца с поршней, втулкой выбиваются поршневые пальцы. Если есть возможность, лучше воспользоваться прессом. Детали, блок промываются керосином, обдуваются сжатым воздухом, каналы охлаждения и смазки продуваются.
• Шлифованные поверхности протираются и проверяются на наличие повреждений. Для осмотра используется переносная лампа, меняя угол освещения удобно рассмотреть мелкие царапины. Трещины не допускаются, при их обнаружении придется заменять детали с браком, в том числе и блок.
• Измерение износа производится нутромером в четырех плоскостях, расположенных от верхней плоскости на расстоянии 5мм., 15 мм., 50 мм. и 90 мм. В каждой плоскости производится два замера в перпендикулярных направлениях.

Схема плоскостей измерения диаметра цилиндров

• В зоне первой плоскости цилиндр практически не изнашивается, поэтому разница размеров покажет степень износа. Если износ превышает 0, 15 мм., или на стенках цилиндров имеется выработка или царапины, блок необходимо расточить до их полного удаления и довести до нужного размера и класса чистоты хонингованием.

Когда необходима замена поршней на ВАЗ 2106 расточка цилиндров производится в один из пяти стандартизованных размеров, определяющих класс точности, обозначаемых латинскими буквами:

После расточки цилиндров определяется размер подходящих ремонтных

Размеры ремонтных поршней, шатунов, поршневых колец и пальцев

• Юбка поршня имеет овальную форму, а по высоте коническую к верху, поэтому точный замер получится только на линии перпендикулярной оси пальца на уровне52,4 мм. от поверхности днища.
• Гарантированный зазор, когда производится замена поршней ВАЗ 2106, в цилиндрах должен быть 0,05-0,07 мм., что достигается хонингованием. Выполнить эту операцию могут только профессионалы в мастерских, имеющих точный расточный станок и специальную оснастку.
• Шатуны и крышки не должны иметь рисок, задиров, если вкладыш провернуло, шатун станет непригодным, его нужно будет заменить. Если коленчатый вал не нужно перешлифовывать, в шатуны вставляются номинальные вкладыши. Если шейки нужно шлифовать, ставятся ремонтные вкладыши в зависимости от уменьшения диаметра шейки коленчатого вала на 0,25 мм.,0,50 мм.,0,75 мм. и1,00 мм. Шатунные вкладыши одного размера взаимозаменяемы.

Правильная замена и установка поршневых колец, признаки износа

Появление характерных признаков неисправности двигателя, таких, как резкое ухудшение динамики, увеличение расхода топлива и моторного масла, проблемы с запуском двигателя, особенно в холодное время года, говорит о том, что износ силового агрегата достиг предела, и без постороннего вмешательства дальнейшая эксплуатация машины невозможна. Перечисленные признаки говорят о резком падении компрессии. Если мотор не «ушатан» окончательно, то вернуть ему бодрость, скорее всего, поможет замена поршневых колец.

В целях экономии замену можно произвести своими руками. Помимо финансовой выгоды, хозяин авто может быть абсолютно уверен, что поршневые кольца поменяны, причем именно на те, которые он купил, и работа сделана качественно.

К сожалению, оставляя машину в автосервисе, владелец не может точно знать, насколько добросовестно мастера выполнили свою работу, поскольку статистика упрямо твердит, что обманывают повсюду, в том числе и на официальных сервисах.

О том, как заменить поршневые кольца своими руками, написано в данной статье.

Вкратце, схема процедуры такова:

• демонтируется головка блока цилиндров;
• проверяется состояние колец и решается вопрос о необходимости снятия мотора с автомобиля;
• затем старые меняются на новые, и двигатель собирается в обратном порядке.

Далее каждый этап будет рассмотрен более подробно.

Прежде чем ставить новые кольца

Прежде чем приступать к работе, нужно обзавестись всем необходимым. Для операции потребуются гаечные ключи, головки, желательно, с трещоткой, динамометрический ключ и съемник поршневых колец.

Выбирая в магазине автозапчастей новый комплект, следует обратить внимание как на внешний вид упаковки, так и на сами кольца.

На упаковке должна быть полная информация о них, а именно: кто изготовитель, из чего сделаны и т. п. На кольцах также должна быть маркировка, обозначающая верхнюю сторону, сами они не должны иметь никаких изъянов, кроме того, на упаковке или внутри должна быть инструкция, в которой описывается правильная установка поршневых колец.

Если продавец утверждает, что небольшие дефекты притрутся – он откровенно врет, пытаясь всучить некондиционный товар, лучше отказаться от такой покупки, поскольку деньги будут потрачены впустую.

Подготовительный этап

Прежде всего, нужно отключить аккумуляторную батарею. После этого потребуется слить охлаждающую жидкость из системы охлаждения и моторное масло из поддона картера. Замена поршневых колец возможна двумя способами: со снятием двигателя с автомобиля и без. Определить, нужно ли снимать мотор, поможет проверка: необходимо снять головку блока цилиндров и визуально оценить состояние гильз.

Если на стенках цилиндров видны признаки износа (выработка, какие-либо царапины или задиры), силовой агрегат однозначно придется снимать, чтобы расточить гильзы под следующий ремонтный размер. Если этого не сделать, просто поменять кольца будет мало, поскольку они быстро придут в негодность из-за поврежденных цилиндров.

Если же выработки нет, новые можно ставить, не снимая мотор с автомобиля. Этапы работы по замене поршневых колец, за исключением демонтажа двигателя для проведения реставрационных работ, одни и те же.

Проверка работоспособности и обкатка мотора

После того как двигатель собран, необходимо убедиться в его работоспособности. Его необходимо завести и дать поработать некоторое время на холостых оборотах. Если он работает устойчиво, можно считать, работа завершена успешно. Следует помнить, что новым деталям нужна обкатка, и чем аккуратнее она будет выполнена, тем дольше прослужит отремонтированный силовой агрегат.

Обкатка длится 2–3 тысячи километров. Чтобы замена не прошла впустую, во время обкатки необходимо соблюдать следующие правила:

1. мотор нельзя сильно нагружать;
2. по возможности следует избегать полной загрузки автомобиля (в идеале водитель должен ездить в одиночку);
3. не желательно преодолевать затяжные подъемы;
4. категорически нельзя, особенно в течение первой тысячи километров поднимать обороты коленвала выше трех тысяч;
5. перед поездкой двигатель нужно прогревать.

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. Снимаем с двигателя головку блока цилиндров (см. «Прокладка головки блока цилиндров — замена»).

4. Отворачиваем гайки крышек шатунов (не снимая коленчатого вала) и выталкиваем поршень с шатуном из блока цилиндров (см. «Коленчатый вал — снятие и установка»).

5. Вынимаем из крышки шатуна сталеалюминиевый вкладыш.

На шатуне и крышке клеймением нанесен номер цилиндра, в который они устанавливаются.

6. Устанавливаем шатун в тиски и снимаем с поршня два компрессионных и одно маслосъемное кольцо с расширителем.

7. Через оправку выпрессовываем палец из шатуна и снимаем поршень.

Аналогично снимаем поршни остальных цилиндров.

Перед установкой на шатун поршневой группы необходимо подобрать ее детали.

Сборка шатунно-поршневой группы

1. Надеваем палец 4 на оправку 2, не затягивая сильно упор 3.

2. Палец шатуна охлаждаем в морозильной камере. Нагреваем верхнюю головку шатуна до 240°С паяльной лампой или промышленным феном, зажимаем шатун в тисках и надеваем на него поршень (метка «П» на поршне должна находиться со стороны отверстия для выхода масла на нижней головке шатуна).

3. Проталкиваем установленный на оправку палец в отверстия бобышек поршня и верхнюю головку шатуна до упора кольцевого пояска 1 на рукоятке в поршень.

4. После охлаждения шатуна смазываем палец маслом для двигателя через три отверстия в каждой бобышке поршня и через зазор между бобышкой и шатуном.

5. Смазываем поршневые кольца и канавки маслом для двигателя. Устанавливаем на поршень кольца и ориентируем замки колец. Замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца, замок нижнего компрессионного кольца должен быть направлен в противоположную сторону, а замок маслосъемного кольца — под углом 30-45° к оси поршневого пальца между замками компрессионных колец. Нижнее компрессионное кольцо устанавливаем выточкой вниз. Если на кольце нанесена метка «ВЕРХ»

или
«ТОР»
, она должна быть направлена, к днищу поршня. Стык пружинного расширителя маслосъемного кольца должен располагаться со стороны, противоположной замку кольца.

6. После установки колец устанавливаем коленчатый вал по метке (поршни 1-го и 4-го цилиндров должны находиться в BMT) и поочередно вводим поршни с кольцами и шатунами во 2-ой и 3-й цилиндры. При этом метки «П» на поршнях должны быть направлены в сторону передней части блока цилиндров. Для обжатия колец рекомендуется применять оправку, показанную на фото.

После этого устанавливаем на место шатунные вкладыши, предварительно смазав их и шейки коленчатого вала маслом для двигателя, и соединяем шатуны с шейками коленчатого вала. Крышки устанавливаем по меткам и затягиваем гайками моментом 43,4-53,5 Нм. Повернув коленчатый вал на 180°, соединяем с коленчатым валом шатуны 1-го и 4-го цилиндров. Проверяем легкость вращения коленчатого вала.

7. Установка остальных снятых деталей выполняется в обратной последовательности.

11. Регулируем зазор между рычагами и кулачками распределительного вала (см. «Зазор между рычагами клапанов и кулачками распределительного вала — регулировка»). Проверяем свободное вращение кривошипно-шатунного механизма.

13. На карбюраторном двигателе проверяем и при необходимости корректируем угол опережения зажигания (см. «Момент зажигания — проверка и регулировка»).

15. Запускаем двигатель и обкатываем его на холостом ходу в течение 20-30 минут, плавно увеличивая частоту вращения коленчатого вала до 2000 об/мин. Во время работы двигателя контролируем герметичность систем двигателя, давление масла, температуру охлаждающей жидкости. Если при работе двигателя обнаруживаются посторонние шумы, останавливаем двигатель для устранения причин их появления.

поршни — кольца автомобиля ваз 2107 — замена

Для выполнения работы по замене поршней на двигателе автомобиля ваз 2107 потребуются оправки для снятия поршневого пальца и обжатия колец.

Снятие поршней с двигателя автомобиля ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту).

2. Снимаем с двигателя ваз 2107 головку блока цилиндров (см. «Прокладка головки блока цилиндров автомобиля ваз 2107 с карбюраторным двигателем — замена») или (см. «Прокладка головки блока цилиндров автомобиля ваз 2107 с инжекторным двигателя двигателем — замена»).

3. Снимаем поддон картера двигателя (см. «Поддон картера двигателя — снятие и установка»).

4. Отворачиваем гайки крышек шатунов (не снимая с двигателя автомобиля ваз 2107 коленчатый вал) и выталкиваем поршень с шатуном из блока цилиндров (см. «Коленчатый вал — снятие и установка»).

5. Вынимаем из крышки шатуна сталеалюминевый вкладыш.

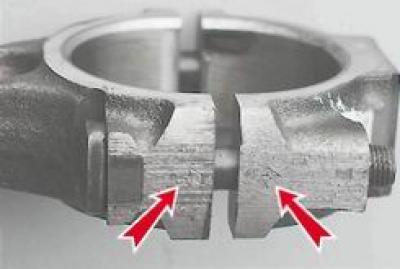

На шатуне и крышке клеймением нанесен номер цилиндра, в который они устанавливаются.

6. Устанавливаем шатун в тиски и снимаем с поршня два компрессионных и одно маслосъемное кольцо с расширителем.

ВНИМАНИЕ При последующей установке нижнее компрессионное кольцо устанавливается фаской вниз.

7. Через оправку выпрессовываем палец из шатуна и снимаем поршень.

Аналогично снимаем поршни остальных цилиндров с двигателя ваз 2107.

Перед установкой на шатун поршневой группы необходимо подобрать ее детали.

Подбор деталей шатунно-поршневой группы для двигателя автомобиля ваз 2107

1. Подбираем поршень к цилиндру. Расчетный зазор между цилиндром и поршнем двигателя ваз 2107 должен составлять 0,06—0,08 мм. Он определяется промером цилиндров и поршней и обеспечивается установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор — 0,15мм. Диаметр поршня измеряем в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52,4 мм от днища поршня. По наружному диаметру поршни изготавливаются пяти классов (А, В, С, D и Е) через 0,01 мм, а по диаметру отверстия под поршневой палец — трех категорий через 0,004 мм. В запасные части поставляются поршни групп А, Си Е. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня.

Для правильной ориентировки поршня относительно цилиндра на стенке поршня (рядом с бобышкой) выполнена метка «П», которая должна быть направлена к передней части блока цилиндров двигателя ваз 2107.

Диаметр цилиндра измеряем нутромером в четырех поясах, как в продольном, так и в поперечном направлении двигателя ваз 2107.

Схема измерения диаметров цилиндра: 1,2,3

и
4
— номера поясов;
А
и
В
— направления измерений

В зоне пояса 1 цилиндры практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах судим о величине износа цилиндров.

Цилиндры по диаметру разбиты через 0,01 мм на пять классов: А, В, С, D и Е.

Класс цилиндра выбит на нижней плоскости блока.

2. Подбираем палец к поршню. Палец установлен в верхней головке шатуна с натягом и свободно вращается в бобышках цилиндра. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категории указываются цветной меткой на торце пальца: синяя — первая категория, зеленая — вторая, красная — третья. Сопряжение поршневого пальца и поршня проверяем, вставляя поршневой палец (смазанный моторным маслом) в отверстия бобышек поршня. Поршневой палец должен устанавливаться от простого нажатия большого пальца руки и не выпадать при вертикальном положении пальца.

3. Проверяем зазор между канавками и поршневыми кольцами. Зазоры должны соответствовать величинам, приведенным в таблице 1.3 «Зазоры в сопряжении канавок и поршней колец» (см. ниже). Увеличенный зазор приводит к быстрому износу (разбиванию) канавок поршня.

Сборка шатунно-поршневой группы для двигателя автомобиля ваз 2107

1. Надеваем палец 4

на оправку
2
, не затягивая сильно упор
3
.

2. Палец шатуна охлаждаем в морозильной камере. Нагреваем верхнюю головку шатуна до 240 °С паяльной лампой или промышленным феном, зажимаем шатун в тисках и надеваем на него поршень (метка «П» на поршне должна находиться со стороны отверстия для выхода масла на нижней головке шатуна).

3. Проталкиваем установленный на оправку палец в отверстия бобышек поршня и верхнюю головку шатуна до упора кольцевого пояска 1 на рукоятке в поршень.

4. После охлаждения шатуна смазываем палец маслом для двигателя через три отверстия в каждой бобышке поршня и через зазор между бобышкой и шатуном.

5. Смазываем поршневые кольца и канавки маслом для двигателя. Устанавливаем на поршень кольца и ориентируем замки колец. Замок верхнего компрессионного кольца должен располагаться под углом 30—45° к оси поршневого пальца, замок нижнего компрессионного кольца должен быть направлен в противоположную сторону, а замок маслосъемного кольца — под углом 30—45° к оси поршневого пальца между замками компрессионных колец. Нижнее компрессионное кольцо устанавливаем выточкой вниз. Если на кольце нанесена метка «ВЕРХ» или «ТОР», она должна быть направлена, к днищу поршня. Стык пружинного расширителя маслосъемного кольца должен располагаться со стороны, противоположной замку кольца.

6. После установки колец устанавливаем коленчатый вал автомобиля ваз 2107 по метке (поршни 1-го и 4-го цилиндров должны находиться в ВМТ) и поочередно вводим поршни с кольцами и шатунами во 2-ой и 3-й цилиндры. При этом метки «П» на поршнях должны быть направлены в сторону передней части блока цилиндров.

Для обжатия колец рекомендуется применять оправку, показанную на фото.

После этого устанавливаем на место шатунные вкладыши, предварительно смазав их и шейки коленчатого вала маслом для двигателя, и соединяем шатуны с шейками коленчатого вала. Крышки устанавливаем по меткам и затягиваем гайками моментом43,4—53,5 Нм. Повернув коленчатый вал на 180°, соединяем с коленчатым валом шатуны 1-го и 4-го цилиндров. Проверяем легкость вращения коленчатого вала.

7. Установка остальных снятых деталей на автомобиль ваз 2107 выполняется в обратной последовательности.

8. Заливаем в двигатель автомобиля ваз 2107 моторное масло (см. «Масло в двигателе — проверка уровня и замена»).

9. Регулируем натяжение цепи (см. «Цепь привода газораспределительного механизма — регулировка натяжения).

10. Регулируем зазор между рычагами и кулачками распределительного вала (см. «Зазор между рычагами клапанов и кулачками распределительного вала — регулировка). Проверяем свободное вра-щение кривошипношатунного механизма.

11. Регулируем на автомобиле ваз 2107 натяжение ремня привода генератора (см. «Ремень привода генератора ваз 2107 — регулировка натяжения и замена»).

12. На карбюраторном двигателе автомобиля ваз 2107 проверяем и при необходимости регулируем угол опережения зажигания (см. «Момент зажигания — проверка и регулировка»).

13. Заливаем в систему охлаждения автомобиля ваз 2107 охлаждающую жидкость (см. «Охлаждающая жидкость — проверка уровня и замена»).

14. Запускаем двигатель автомобиля ваз 2107 и обкатываем его на холостом ходу в течение 20—30 минут, плавно увеличивая частоту вращения коленчатого вала до 2000 об/мин. Во время работы двигателя автомобиля ваз 2107 контролируем герметичность систем двигателя, давление масла, температуру охлаждающей жидкости. Если при работе двигателя автомобиля ваз 2107 обнаруживаются посторонние шумы, останавливаем двигатель для устранения причин их появления.

таблица 1.1 размеры основных сопрягаемых деталей двигателя автомобиля ваз 2107

Сопрягаемые детали двигателя автомобиля ваз 2107 Размеры деталей, мм Допустимый зазор сопрягаемых деталей двигателей автомобиля ваз 2107, мм

Вал Отверстие

Поршень — цилиндр (для двигателей ваз 2103 и ваз 2104) класс A 75,94-75,95 76,00-76,01 0,15

класс B 75,95-75,96 76,01-76,02

класс C 75,96-75,97 76,02-76,03

класс D 75,97-75,98 76,03-76,04

класс E 75,98-75,99 76,04-76,05

Поршень — цилиндр (для двигателей ваз 2106 и ваз 2107) класс A 78,94-78,95 79,00-79,01 0,15

класс B 78,95-78,96 79,01-79,02

класс C 78,96-78,97 79,02-79,03

класс D 78,97-78,98 79,03-79,04

класс E 78,98-78,99 79,04-79,05

Поршневой палец — поршень 1-я категория (синяя метка) 21,970-21,974 21,982-21,986 —

2-я категория (зеленая метка) 21,974-21,978 21,986-21,990

3-я категория (красная метка) 21,978-21,982 21,990-21,994

Поршневой палец — верхняя головка шатуна 21,970-21,982 21,940-21,960 —

таблица 1.2зазоры в замках поршневых колец

таблица 1.3зазоры в сопряжении канавок и поршней колец

наименование поршневого кольца величина зазора поршневого кольца, мм сопрягаемые детали размер деталей, мм допустимый зазор сопрягаемых деталей, мм

высота поршневого кольца ширина канавки

верхнее компрессионное кольцо 0,30 — 0,45 верхнее компрессионное кольцо — канавка поршня 1,478 — 1,490 1,535 — 1,555 0,15

нижнее компрессионное кольцо 0,25 — 0,40 нижнее компрессионное кольцо — канавка поршня 1,978 — 1,990 2,015 — 2,035 0,15

маслосъемное кольцо 0,25 — 0,40 маслосъемное кольцо — канавка поршня 3,925 — 3,937 3,957 — 3,977 0,15

Поршневые кольца ваз 2106

Давление рабочих газов, после воспламенения топливной смеси превышает 60 кг./см2, что создает осевую нагрузку более 3000 кг. и боковую нагрузку до 250 кг. Высокая температура вносит свою лепту в ускорение процесса разрушения, когда требуется замена поршня ВАЗ 2106.

Замена

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Но все можно сделать даже на установленном двигателе, но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Номинальным зазором колец является диапазон значений от 0,25 до 0,45 мм. Максимально допустимый зазор, при котором необходимо срочно менять кольца, является 1,0 мм.

Если значения превышают номинальные, производим замену колец на новые. После чего можно устанавливать все детали, в обратном снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра.

Замена масла в заднем мосту по ссылке.

Установка

Перед установкой новых поршневых колец надо проверить зазор в их стыках.

Подразумевается, что зазор между кольцом и площадкой посадочной канавки уже проверен и соответствует нормам.

Разложите поршни в сборе с шатунами и новые поршневые кольца в таком порядке, чтобы набор колец соответствовал данному цилиндру, на котором будет измеряться зазор в стыке.

Вставьте в первый цилиндр верхнее кольцо и протолкните днищем поршня внутрь, так, чтобы кольцо внутри цилиндра стало перпендикулярно его оси. Кольцо должно находиться в нижней части цилиндра, в положении, соответствующем нижней мертвой точке.

Зазор в стыке поршневого кольца измеряется щупом. Сравните результат с установленным значением.

Если зазор больше или меньше установленного, то повторите измерение, чтобы убедиться в возможности установки кольца.

Если зазор слишком мал, то его надо увеличить, так как в противном случае в процессе работы двигателя произойдет смыкание торцов кольца, что может вызвать серьезные поломки. Зазор в стыке поршневого кольца можно увеличить осторожно подпилив торцы тонким надфилем. Зажмите надфиль в тиски с мягкими губками и осторожно поводите по нему кольцо, удаляя лишний материал.

Зазор может превышать установленный, но должен быть не более 1 мм.

Следует повторить измерение, чтобы убедиться в пригодности кольца.

Повторите измерения для каждого кольца, устанавливаемого в первый цилиндр, а также для каждого из колец, устанавливаемых в другие цилиндры.

После измерения зазоров в стыке колец и его корректировки, кольца можно устанавливать на поршни.

Первым устанавливается маслосъемное кольцо (самое нижнее на поршне).

Это кольцо состоит из трех деталей.

Установите в канавку разделитель/ расширитель.

Установите нижнюю направляющую маслосъемного кольца. При установке направляющих пользоваться приспособлением для одевания колец нельзя, так как возможна их поломка. Один конец направляющей вставьте в канавку поршня, между разделителем и горизонтальной площадкой канавки, и, прочно удерживая его, заведите пальцем в канавку второй конец кольца. Точно также установите вторую направляющую.

После установки всех деталей маслосъемного кольца убедитесь, что верхняя и нижняя направляющие свободно проворачиваются в канавке. Расставьте стыки маслосъемного кольца в соответствии с рисунком.

Следующим устаналивается среднее кольцо (номер 2). На этом кольце отштампована метка «R», которая должна быть обращена в сторону днища поршня.

Как подобрать

Берёшь кольцо, вставляешь в цилиндр и смотришь какой тепловой зазор у тебя остаётся. 0.2-0.3 мм это норма.

Зазор в поршневых канавках для верхнего 0,04-0,07, для нижнего 0,03-0,06 ; если зазор между цилиндром и поршнем более 0,15 то следует подбирать иную поршневую группу.

Замена Колец На Ваз 2106

Замена поршней и поршневых колец ваз 2107

19 декабря 2011 г.

замена поршневые кольца и поршни ВАЗ 2107 изготавливаются в тех случаях, когда увеличивается зазор между кольцом, поршнем и поверхностью цилиндра, что, в свою очередь, сопровождается увеличением расхода масла, уменьшением мощности двигателя и увеличением расхода топлива. Как правило, износ поршня сопровождается износом компрессионных колец, а также может потребовать эрозии блок цилиндров. Полный ремонт с вскрытием блока следует проводить в специализированном цехе, так как без специальных навыков и опыта невозможно выполнить такую ​​работу, максимум, что можно сделать. это снять и заменить поршень и поршневые кольца.

замещать поршневые кольца и поршни, машину нужно загнать в яму, вам понадобится стандартный набор инструментов. Процедура ремонта заключается в следующем:

1. Слейте моторное масло из картера, отвинтив сливную пробку на поддоне картера. Также снимите сковороду, отвинтив десять винтов на сковороде с помощью гаечного ключа.
2. Снимите головку цилиндров, сначала удалив воздушный фильтр, крышку головки блока и, открутив гайки крепления головки, снимите ее с блока.
3. Снимаем поршни один за другим, начиная с первый цилиндр. Откручиваем гайки После фиксации крышек шатунов снимите стальную алюминиевую вставку с крышки и сдвиньте поршневой узел вместе с шатуном вверх.
4. Снимите поршень в сборе с помощью шатуна и зафиксируйте его в тисках. Ополаскивая отверткой, снимаем два компрессионных и один масляный скребок аркан (если поршни сняты, заменить кольца при необходимости замена сами поршни, тогда кольца снимать не нужно). С помощью подходящей металлической оправки мы диаметрируем палец и снимаем поршень.

Замена поршня после перегрева ВАЗ (классика). Сделай сам!

Видео было очень длинным! Тот, кто хочет многому научиться из того, чего нет в одной книге.

Состояние поршня ВАЗ 2106 в 300 000 км

По поводу давления масла. Я знал, что они спросят. Было интересно, сколько людей это понимают.

Это завершает процесс разборки. Сейчас нужно подобрать новый поршень. Возьмите новый поршень и вставьте его в цилиндр, нормальный поршень должен медленно опускаться под собственным весом. Если поршень выходит из строя или выходит из строя, он не подходит. Кроме того, при выборе учитывайте, что внутренний диаметр цилиндра вначале будет немного меньше, поэтому сделайте оценку где-то в середине цилиндра.

Следующий шаг. подобрать кольца. Вставьте кольцо в цилиндр и слегка опустите его, немного выше его средней части. Зазор между концами должен составлять не более 0,2 мм или двух лопастей.

В дальнейшем нужно подобрать под новый поршневой палец. Смажьте палец моторным маслом и вставьте в поршень. Он должен быть вставлен простым нажатием большого пальца и не должен выпадать в вертикальном положении. Палец шатуна не должен свободно входить, его нужно нагреть.

После того, как все элементы выбраны, вы можете приступить к сборке. Прежде всего, мы собираем пальцем поршень и шатун. Специальная оправка и газовая горелка потребуются для нажатия пальцем, чтобы нагреть головку шатуна. Порядок сборки следующий:

1. Вставьте стопорное кольцо в поршне патрон на одной стороне.
2. Зажмите шатун в тисках, нагрейте его головку до 240 °, наденьте поршень и вставьте палец с ободом, который легко впишется в нагретую головку. Нажимайте на палец, пока он не упрется в кольцо. Установите второй штекер.

На заключительном этапе сборки установите два кольца для сжатия масла и смазки. Смажьте их подшипниковые кольца и шатун моторным маслом. Вставьте поршень в цилиндр сверху и закрепите шатун на коленчатом валу. На этом ремонтные работы по снятию и замене поршней и поршневых колец ВАЗ 2107 завершены.

3.20. Замена поршня

Извлекаем поршень с шатуном из блока цилиндров (см. Замена вкладышей коленчатого вала).

В нижних головках.

. и крышках шатунов установлены сталеалюминиевые вкладыши.

От проворачивания их удерживают замки, входящие в прорези постелей.

Зажимаем шатун в тиски и, разжимая, снимаем верхнее.

. и нижнее компрессионные кольца. При их последующей установке метка «ВЕРХ» или «ТОР» должна быть направлена к днищу поршня.

Надписи на кольце может и не быть, но нижнее компрессионное кольцо всегда устанавливается фаской вниз.

Снимаем маслосъемное кольцо.

Установив поршень на деревянную оправку с отверстием или удерживая на весу, выбиваем палец.

Собираем шатунно-поршневую группу в обратной последовательности.

Подбираем новый поршень. Класс поршня обозначается буквой, а категория пальца – цифрой (см. таблицу сопрягаемых деталей).

Зазор между поршнем и цилиндром у новых деталей составляет 0,05–0,07 мм. При износе максимально допустимый зазор – 0,15 мм. Правильно подобранный, смазанный моторным маслом палец должен входить в отверстия поршня под усилием большого пальца руки и не выпадать из поршня в вертикальном положении.

Установив кольцо в цилиндр, набором щупов проверяем зазор в его замке. Он должен быть 0,25–0,40 мм для всех колец. Если зазор повышенный, необходимо заменить кольца.

Зазор между кольцом и канавкой поршня проверяем также набором щупов. Для верхнего компрессионного кольца он должен быть 0,045–0,077, нижнего – 0,025–0,057, маслосъемного – 0,020–0,052 мм. Предельно допустимый зазор при износе – 0,15 мм.

Устанавливаем в поршневые канавки кольца, затем ориентируем их следующим образом:

• замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого пальца;
• замок нижнего компрессионного кольца разворачиваем относительно замка верхнего кольца в противоположную сторону;
• замок маслосъемного кольца ставим на 90° относительно замков других колец. При этом стык его расширителя должен находиться с противоположной стороны замка самого кольца.

Разогреваем верхнюю головку шатуна до 240°С, зажав его в тисках.

Палец можно предварительно охладить в морозильной камере.

Надеваем на шатун поршень и при помощи оправки быстро запрессовываем палец.

Цифры на шатуне и его крышке, указывающие номер цилиндра, должны находиться с одной стороны и совпадать.

Метка «П» на поршне должна быть направлена к передней части блока цилиндров.

Замена Колец Ваз 2106 Не Снимая Двигатель

замена

поршень
кольца VAS 2106 нет удаление двигатель
замена поршневые кольца

. ВАЗ-21012107 Когда из выхлопной трубы вырываются клубы голубого дыма, люди приходят в себя грустные мысли. Ничего не поделаешь, ремонт двигателя мерзкий, но неизбежный шаг в текущую жизнь машины.

В двигателях Lada, которые пробежали около 100 тыс. Км, он заметно изношен поршневая группа. Признаки этого чрезмерного расхода газа, компрессии двигатель ниже 10 кгс / см2, самый высокий расход масла (от отметки до максимума мин в год 1000 км пробега), серые выхлопные газы. Вы в этом случае Расход масла после замены классического сальника клапана миниатюрен необычно. В то же время часто можно сделать замену поршневые кольца, нет удаление двигатель от машины. При этом только новые прокладки под блок головы и поддон.

Другие бесполезные детали будут разобраны. Мы делаем работу на канаве, как это называется полет. С помощью специального инструмента полезны динамометрический ключ и зажимной инструмент поршневые кольца

. Снимите аккумулятор, корпус воздушного фильтра, карбюратор, распределитель, вентиляционный шланг и слив масла из моторного отсека.
