Тюнинг коробки передач на ВАЗ 2109

ВАЗ 2109 известен, как самый успешный автомобиль Волжского автомобильного завода после распада Советского Союза. До сих пор он пользуется широкой популярностью у отечественных водителей. На данный момент производство ВАЗ 2109 и его модификаций приостановлено. Кроме 2109 на дорогах нашей страны часто встречается его прямой наследник 2114, а также наследник «восьмерки» 2113, и «десятки» – 2115.

Тюнинг трансмиссии ВАЗ 2109

Классическая трансмиссия всех ВАЗов – механика. Она достаточно надежна, дешевая в обслуживании и хорошо подходит для использования на отечественных дорогах.

Модернизированный автомобиль

Для МКПП существует сразу несколько популярных видов тюнинга. Они появились в качестве банальной необходимости улучшить характеристики авто. Основные комплексы работ предполагают:

• Замена кулисы.
• Переделку из 4-ступенчатой в 5-ступенчатую.
• Установку спортивного ряда.
• Модернизацию педального узла.
• Замену главной пары и дифференциала.

Давайте подробно рассмотрим один из вариантов тюнинга. Замена кулисы на короткоходную – полезный тюнинг, который позволит значительно упростить переключение передач. Все мы знаем, что рычаг «девятки» и большинства других автомобилей ВАЗ абсолютно неудобен. Он имеет огромный люфт, который просто ужасно сказывается на точности переключения передач. Если мужчины с длинными кистями еще справляются с ним без каких-либо критических усилий, то женщинам с этим придется совсем уж туго.

Самый простой выход из ситуации – установка на 2109 короткоходного кардана от Лады Калина. Такой тюнинг вам обойдется примерной в 1500 рублей. Вместе с карданом придется обзавестись пыльником от той же модели, потому что родной с ним не станет.

Необходимые подручные средства для работы – набор ключей, шлицевая отвертка и молоток. Также очень хорошо будет иметь помощника.

Процесс замены кулисы КПП

Демонтаж старой тяги

Для начала следует ослабить хомут на главной тяге и снять с нее шарнир. Для этого используем ключ на 13. Далее снимаем пыльник и с помощью ключа на 10 откручиваем болт на нужном кардане. Обычно он закреплен практически намертво, так что здесь и понадобится молоток, чтобы немного расшевелить его несильными ударами. Кстати сразу же вы сможете проверить состояние сальника и в случае каких-либо дефектов произвести замену на новый.

Новая кулиса и корданчик от Калины

Установка доработанной кулисы

Сняв старый кардан, можно приступать к установке нового. Для этого сначала следует надеть пыльник. Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта. Обязательно проследите, чтобы болт попал в специальное углубление на штоке. Также не забудьте на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации.

Следующий этап – надеть тягу привода на шток. Для некоторых моделей шток от Калины придется укоротить примерно на 1,5 см.

Регулировка

Далее вы должны аккуратно отрегулировать положение рычага, чтобы он располагался по центру с небольшим смещением вправо. Здесь нам и понадобится помощник, который должен будет следить за размещением рычага в салоне. После завершения установки затягиваем хомут, при этом помощник должен удерживать рычаг от смещения.

Ну и, конечно же, вам самим следует опробовать насколько удобно отрегулирован рычаг и, в случае чего, перенастроить его.

Кстати, некоторые умельцы справляются с укорочением кулисы без покупки новой. Для этого необходимо разобрать кулису, как и в предыдущем пункте и подрезать необходимые детали с помощью болгарки. Дальше привариваете кусочек трубы и листового металла в тягу. Если вы сами в этом не слишком разбираетесь, можно попросить любого сварщика. Более наглядно этот процесс можно изучить с помощью наглядного видео.

Автоматическая коробка передач на ВАЗ 2109

Первой моделью, послужившей плацдармом для установки АКПП среди автомобилей ВАЗ стала 2115. Сейчас автоматическая коробка изредка встречается на машинах 2109, 2110, 2113, 2114, 2115 и 99. Модели ВАЗ, выпущенные в 00-х, Лада Калина и Лада Гранта стали первыми отечественными легковыми автомобилями с заводской комплектацией, включающей коробку автомат.

Вариант №1

На данный момент у всех желающий установить на «девятку», 2113 или 2114 АКПП есть два варианта. Первый – это поставить контрактную автоматическую коробку от Тойоты Короны. Несомненные плюсы такой модернизации:

• Б/у вариант АКПП легко найти практически на любом авторынке;
• Она имеет умеренную цену;
• Коробке Тойоты Короны при установке не требуется специальная прошивка.

Вариант №2

Естественно, второй вариант установки АКПП – обратиться к официальному дилеру ВАЗ в вашей области. Увидев заинтересованность водителей в таком тюнинге, они также взялись за его осуществление. Особенности:

• Лицензированная коробка передач с гарантией от 1,5 года;
• АКПП полностью японской сборки, производится фирмой Nissan.

Следует сразу отметить, что вариант заказа установки АКПП у официального дилера надежнее, но и цена при этом примерно вдвое выше.

Стоит ли овчинка выделки?

При всех своих преимуществах, по правде говоря, АКПП на 2113, 2114, а тем более на 2109 встречаются очень редко. На таких автомобилях автомат можно считать просто дорогим излишеством. Мало того, что АКПП сама по себе несколько ухудшает характеристики авто, она избавляет от главного преимущества отечественных машин – экономичности. Так вы потеряете не только на покупке, но и расход бензина наверняка станет больше.

Заключение

Естественно, все относительно, при хорошем тюнинге АКПП даже в «девятке» может стать вполне уместной. Но для этого уж точно потребуется гораздо больше работы над авто, чем сходить на рынок за японской коробкой.

Наиболее популярный вариант тюнинга автомобилей ВАЗ предполагающий установку АКПП называется даг стайлинг. Он предполагает обильное применение элементов аэродинамического обвеса, различных украшений (художественные диски, подсветка, оптика) и значительное уменьшение клиренса. С помощью даг стайлинга авто можно превратить в скоростную полуспортивную версию.

avtopolza.ru

Этапы снятия КПП на ВАЗ-2109

Стоит учитывать, что коробка ВАЗ-2109 весит 27 кг и лучше заранее подготовить лебёдку для фиксации детали. Снятие коробки должно проводиться в хорошо освещённом помещении, так как некоторые элементы достаточно мелкие, а грязь, которая налипла на коробку в процессе эксплуатации, делает их практически невидимыми. Приступим к демонтажу КПП.

В первую очередь необходимо отсоединить минусовую клемму на аккумуляторе.

Далее необходимо слить отработанное масло в чистую ёмкость.

После этого приступаем к следующим этапам:

1. Снятие брызговика и защиты картера при его наличии.
2. Демонтаж гаек приводов и колёс. Лучше снять все 4 колеса, но если нет уверенности в надёжном положении авто, то 2 колеса можно оставить. Также необходимо поднять двигатель и надёжно зафиксировать его при помощи подставок из дерева, камня либо металла.
3. Нужно снять трос сцепления и спидометра.
4. На следующем этапе лучше заняться съёмом стартера. Стартер предпочтительней демонтировать полностью, так как снятие только проводов сделает установку детали более тяжёлой. Стартер можно закрепить на идущих рядом проводах, благодаря чему деталь не потеряется и будет надёжно зафиксирована.
5. Снятие провода массы.
6. Откручиваются болты, которые крепят шаровые к кулаку.
7. С автомобиля необходимо снять продольную растяжку с левой стороны.

Для того, чтобы выдернуть приводы из КПП, понадобится помощь второго человека. Помощнику необходимо натянуть внутреннюю гранату при помощи монтировки, а первый человек в это время должен резко дёрнуть за колесо. Такой способ позволяет сэкономить время на снятии приводов. Так как после снятия приводов в коробке может произойти проворот дифференциала, то на место демонтированной детали лучше вставить старую гранату либо чопик.

1. Нужно открутить центральные гайки приводов и демонтировать их.
2. На следующем этапе потребуется снятие разъёма для датчика заднего хода.
3. От КПП откручивается защита маховика.
4. Запомнив местоположение кулисы переключающего рычага, нужно снять её.

После, придерживая МКПП, нужно вручную снять подушки, опоры и крепления.

На следующем этапе нужно вдвоём с помощником аккуратно отвести коробку от движка. Это делается для того, чтобы первичный вал отсоединился, а его лепестки не деформировались. После того, как коробка отсоединена от всего, её необходимо достать из-под капота. На этом демонтаж детали завершён.

В среднем демонтаж коробки происходит за 20 минут. Даже если человек делает это впервые, весь процесс займёт не более получаса. Важно, чтобы под рукой были нужные ключи и помощник, который способен оказать физическую помощь. При полной замене детали можно не беспокоиться о сохранении рабочего состояния КПП и не переживать о случайном падении прибора после съёма.

тюнинг коробки передач и ручки КПП

Отечественное происхождение ВАЗ-2109 вовсе не приговор, когда речь заходит о ездовых качествах автомобиля. Да, девятка не иномарка, но и она может вполне показать прекрасные результаты, если провести тюнинг коробки передач ВАЗ-2109.

За счёт чего же можно изменить в сторону улучшения динамику автомобиля? Всё просто: необходимо изменить количество передач. Также необходима корректировка валов КПП и соотношения передаточных чисел главной пары КПП. Выбор рядов валов будет зависеть от того, какие требования предъявляются к автомобилю, а также от стиля вождения – экономичного или спортивного.

Заменив главную пару, имеющую передаточное число 3,7 (путём увеличения его до 3,9, 4,1 или более), вы можете существенно повысить динамические характеристики автомобиля. В результате такого преобразования двигатель будет быстрее переходить на максимальные обороты. Водитель сможет реже переключать режимы скоростей при спортивном стиле езды.

Работы по улучшению КПП вполне можно выполнить собственноручно. Для этого потребуются инструменты:

• Ключ на 10, 13, 17.
• Молоток.
• Две отвёртки.
• Головка на 32.
• Вороток

Основные инструменты для работы

Демонтированную коробку передач следует обязательно очистить от грязи и промыть. Очень важно, чтобы при очистке вода не попала в картер КПП.

Описание процесса тюнинга коробки передач

А теперь приступаем к работе:

1. При помощи ключа на 17 откручиваем болт, с помощью которого крепится кронштейн троса привода сцепления.

   На кронштейне удерживается трос привода сцепления коробки

2. Отвинчиваем шесть гаек ключом на 13. Они удерживают заднюю крышку картера. Затем можно снять кронштейн.
3. Открутим шпильку крепления КПП к картеру, чтобы было удобнее проводить разборку.
4. Вынимаем её, а также уплотнитель, который надет на шпильки.
5. Надо до упора выжать шток выбора передач. Включить третью передачу.
6. Ключом на 10 следует открутить болт вилки пятой передачи.

   Болт вилки пятой передачи КПП ВАЗ-2109

7. Устанавливаем на вилку металлическую выколотку и ударяем по ней молотком вниз, одновременно включив пятую передачу.
8. При помощи бородка выправить закрененные фрагменты гаек первичного и вторичного валов.
9. Откручиваем гайки головкой на 32.
10. При помощи двух отвёрток поддеваем шестерню пятой передачи и снимаем её узел в сборе.

    Шестерня пятой передачи ВАЗ-2109 в сборе

11. С игольчатого подшипника снять дистанционное кольцо, а затем и сам подшипник.
12. Аналогично используя две отвёртки снять ведущую шестерню пятой передачи.
13. Открутить три фиксатора штоков головкой на 13.
14. Из гнезд вынуть пружины, а также шарики фиксаторов.
15. Откручиваем при помощи ударной крестообразной отвёртки четыре винта, которыми крепится упорная пластина, и снимаем её.

    Так выглядит упорная пластина пятой передачи

16. Поддеваем двумя отвёртками упорную шайбу втулки ведомой шестерни пятой передачи.
17. Заводим захваты съёмника в образовавшийся интервал между упорной шайбой и задним подшипником и спрессовываем втулку и шайбу.
18. Поддеваем отвёрткой на заднем подшипнике первичного вала стопорное кольцо и извлекаем его.
19. То же самое проделываем по отношению к подшипнику вторичного вала.
20. Откручиваем пробку фиксатора ключом на 13 и вынимаем пружину.
21. В гнездо фиксатора вставляем отвёртку. Прикладываем к ней магнит и вытаскиваем шарик.
22. Откручиваем тринадцать гаек ключом на 13, а также один болт, которым крепятся картеры КПП и сцепления.
23. В имеющийся на стыке плоскостей картеров паз вставляем отвёртку и, аккуратно приподняв картер КПП,вынимаем его и прокладку.
24. Откручиваем болт крепления вилки, включающей 1–2 передачи, используя накидной ключ на 10.
25. Приподняв шток, вынимаем вилку из посадочного места.
26. Аналогично откручиваем болт вилки 3–4 передачи при помощи ключа на 10 и отвёрткой из механизма выбора передач выводим шток.
27. Подняв шток, выводим из паза скользящей муфты синхронизатора вилку.

    Скользящая муфта синхронизатора ВАЗ

28. Повернув шток пятой передачи, выводим его из механизма выбора передач.
29. Вытаскиваем ось промежуточной шестерни, отвечающей за передачу заднего хода и её саму.
30. Одновременно вынимается из подшипников первичный и вторичный валы (они находятся в картере сцепления).
31. Далее надо разобрать вторичный вал, предварительно оперевшись ведущей шестернёй главной пары на деревянную плоскость.
32. Вставляем зубило в промежуток между торцом ведущей шестерни и внутренним кольцом переднего подшипника. Ударяя по нему молотком, надо спрессовать внутреннее кольцо подшипника.
33. Также надо спрессовать задний подшипник, предварительно подцепив его парой отвёрток.
34. Снимаем ведомую шестерню 4 передачи, игольчатый подшипник шестерни, упорную шайбу, а также его дистанционное кольцо.
35. При помощи монтажных лопаток поддеваем ведомую шестерню 3 передачи.
36. Далее необходимо спрессовать втулку игольчатого подшипника.

    Втулка игольчатого подшипника

37. После этого снять в сборе с муфтой ступицу синхронизатора 3–4 передач,далее демонтировать упорные полукольца вторичного вала с шариком, игольчатый подшипник, блокирующие кольца синхронизатора, ведомую шестерню 3 передачи, стопорное кольцо, шестерню второй передачи совместно с игольчатым подшипником.
38. Щипцами разжимаем на ступице синхронизатора стопорное кольцо и извлекаем его.
39. Далее снимается скользящая муфта синхронизатора 1–2 передач совместно со ступицей, а также блокирующим кольцом.
40. Затем снимается блокирующее кольцо 1 передачи, ведомая шестерня первой передачи, игольчатый подшипник и второе стопорное кольцо.
41. Вынимаем дифференциал.
42. Зажав ведомую шестерню в тиски головкой на 17, откручиваем 8 болтов.
43. При помощи молотка выбиваем коробку дифференциала.
44. Устанавливаем в обратной последовательности тюнингованные валы в сборе и главную пару.

    Так выглядит вариант тюнингованных валов КПП

Тюнинг ручки КПП

Вдохнуть новую струю в дизайн ручки коробки передач очень просто. Сегодня в магазинах можно наблюдать огромнейший ассортимент самых изощрённых по дизайну аксессуаров. Но кое-что вполне разумно создать самостоятельно, например, подсветку ручки КПП ВАЗ-2109. Для этого стоит расщедриться на новую ручку, модель которой подойдет для этих целей.

При выборе ручки обратите внимание на наличие канавок и отверстий для проводов. Обычно пятачок ручки, на котором обозначены передачи, не просвечивается, поскольку цифры хромированные. Но этот недостаток вполне можно исправить.

Приобрести хлорид железа можно в любом магазине химических реактивов

В стеклянную посуду налить раствор хлорида железа и опустить в него крышечку. Через 10 минут достать и потереть щеткой. Операцию повторить, пока все хромированное покрытие не исчезнет. Для быстроты реакции к раствору можно добавить немного горячей воды. Далее устанавливаете в корпус ручки лампочку и провода. И вот, новенькая необычная ручка коробки передач готова.

Фото-галерея: варианты самодельных ручек КПП

Оцените статью: Поделитесь с друзьями!
tuning-lada-2109.ru

Как снять коробку передач на ВАЗ-2114: видео демонтажа КПП

Лицам, пользующимся ВАЗ-2109, следует знать, как осуществляется снятие с нее коробки передач. Данная процедура в реальности требуется нечасто. Возникает необходимость демонтажа рассматриваемого элемента при:

• ремонте сцепления;
• ликвидации течи сальника двигателя или самой КПП;
• замене выжимного подшипника и пр.

Коробка передач весит относительно немного – 27 кг, однако своими руками снять ее все же нелегко, потому пригласите помощника. Все работы производятся после установки машины на рампе или над ямой. Дополнительно автомобиль еще необходимо поднять на домкрате и установить на опоры, чтобы колеса оказались в воздухе.

Удалите, прежде всего, брызговик, защиту кратера мотора и отключите АКБ. Далее:

• слейте масло из КПП;
• сорвите гайки с колес и приводов;
• снимите тросики сцепления и еще – спидометра;
• отсоедините все шаровые опоры скрутив болты, удерживающие их на кулаках;
• демонтируйте продольную стяжку;
• выдерните все приводы, входящие в КПП (понадобится помощь товарища), снимите центральные гайки и полностью уберите их;
• отключите и вытащите стартер.

После этого остается отсоединить кулису переключения передач и саму коробку от двигателя (она удерживается четырьмя гайками). Но перед данным действием в обязательном порядке силовой агрегат необходимо зафиксировать.

КПП нужно еще отсоединить от опор кузова, и лишь тогда ее можно снять. Делается это таким образом: коробку немного раскачивают и отодвигают от мотора на 10 см – этого хватит для того, чтобы вал первичный покинул диск и корзинку сцепления. Дабы не повредить последнюю, необходимо действовать очень осторожно.

Установка

Коробку передач устанавливают на место после того, как все связанные с ней проблемы и неисправности устраняются в полной мере.

Перед процессом обратной сборки следует:

• убедиться, что все элементы, затронутые процессом демонтажа исправны;
• проверить у сцепления центровку;
• обновить смазку на шлицах фланцев подшипника выжимного и первичного вала.

При установке КПП на автомобиль используется следующая схема:

• силовой агрегат приспускается на домкрате либо растяжке с уклоном в 15 градусов;
• саму коробку поднимают и вставляют до упора (не пытайтесь стянуть мотор и КПП болтами пока она плотно не усядется на определенное ей место);
• затянуть все четыре крепящих КПП к двигателю элемента;
• установить под нее «подушки» (опоры);
• прицепить тросик сцепления и отрегулировать его натяжение (ее педаль в норме располагается на сантиметр выше тормоза);
• вернуть на место ранее снятый стартер вместе с датчиком задней скорости;
• установить защитный корпус маховика;
• прикрутить тросик спидометра и провод массы;
• произвести подключение механизма переключающего передачи – его рычаг выставляется по меткам, сделанным при демонтаже;
• собрать привода, установить шаровые опоры, стяжки;
• поставить машину на колеса затянуть на них болты;
• закрутить гайки приводов;
• залить свежее масло.

Перед тем как снять коробку на ВАЗ-2109, необходимо подготовить автомобиль к демонтажу. Для этого:

1. Полностью отключаете аккумуляторную батарею и снимаете ее.
2. Под левую сторону устанавливается домкрат.
3. Ослабляете болты, которыми закреплены колеса.
4. Расконтрите гайку крепления внешнего ШРУСа и ослабьте ее затяжку.
5. Поднимаете левую сторону и полностью снимаете колесо с автомобиля.
6. Установите под картером коробки передач емкость не менее 5 л.
7. Слейте масло из коробки передач. Оцените его состояние, при необходимости впоследствии залейте свежее.

На этом подготовительные работы окончены, можно приступать к демонтажу элементов, которые будут мешать снятию коробки передач.

• шум в коробке передач;
• затруднённое переключение передач;
• самопроизвольное выключение передачи;
• «треск» в момент включения передачи;
• повышенный шум при выключении сцепления.

Эти признаки могут свидетельствовать о серьезной поломке КПП, которая повлечет замену.

Перед тем как снять коробку на ВАЗ-2109, обязательно нужно разобрать левую часть подвески. Дело в том, что левый привод будет мешать при сдвигании коробки. Поэтому нужно освободить пространство для маневров:

1. Ключом на «17» выкручиваете два болта, которыми крепится обойма шаровой опоры к поворотному кулаку ступицы.
2. Плоскогубцами необходимо вытянуть шплинт из отверстия в рулевом наконечнике, после чего выкрутить гайку ключом на «19».
3. Установив съёмник на наконечник, необходимо извлечь палец из отверстия кулака.
4. Уведите в сторону тормозной шланг.
5. После этого нужно полностью выкрутить гайку на внешнем ШРУСе.
6. Потяните всю стойку на себя, чтобы привод упал на землю.

Шестой пункт можно не делать, достаточно только лишь извлечь внутреннюю гранату из коробки передач. А вот правая граната извлекается только после того, как будет сдвинута коробка в сторону. Своими руками снять коробку ВАЗ-2109 несложно, достаточно соблюдать последовательность всех действий.

Под горку зажужжала коробка ,скатился с горки включил первую жужжит , заднюю жужжит. Притянули домой…Розобр…

наша группа вк наша группа в одноклассниках .

Читать далее: Как сделать шумоизоляцию на Шкода Октавия?

Затем необходимо произвести следующие манипуляции:

1. Снимите стартер, предварительно отключив от него два провода.
2. Выкрутите при помощи ключа на «13» минусовой провод, закреплённый на коробке передач.
3. Ослабьте крепление тросика сцепления и снимите его.
4. Выкрутите трос привода спидометра.
5. Установите под коробку передач опору, можно использовать обычный домкрат.
6. Отсоедините от кулисы рычаг.
7. Полностью снимите подушки, которыми крепится коробка передач к кузову автомобиля.
8. Если необходимо снять двигатель с коробкой ВАЗ-2109, то потребуется вывешивать его.

Вот и всё, теперь коробка передач держится только лишь тремя болтами и одной гайкой на катере двигателя.

Замена КПП ВАЗ 2109

Для замены коробки ВАЗ 2109 понадобятся:

• ключи на 8, 10, 13, 15 мм;
• динамометрический ключ, торцовая головка на 13мм;
• домкрат;
• ёмкость для слива масла;
• место для ремонта (смотровая яма или эстакада);
• отвёртка плоская.

Фиксация полуосевой шестерни производится технологической заглушкой, применяемой при транспортировке дифференциала, или с использованием старого внутреннего ШРУСа. Иначе незафиксированная полуосевая шестерня может выпасть в картер коробки передач.

Установку коробки передач проводите в порядке, обратном снятию, затягивая болты и гайки правильными моментами, с учетом следующего:

• перед соединением валов приводов колес с полуосевыми шестернями, убедитесь в том, что стопорные кольца на внутренних шарнирах заменены новыми. Это очень важно, так как при установке старых колец возможно самопроизвольное разъединение приводов колес и полуосевых шестерен при движении автомобиля;
• перед установкой коробки передач нанесите тонкий слой трансмиссионного масла на шлицевой конец первичного вала и смазку ШРУС-4 на наружную поверхность направляющей втулки муфты подшипника выключения сцепления . Затем отцентрируйте ведомый диск сцепления оправкой А.70081.

После установки коробки передач отрегулируйте полный ход педали сцепления и привод управления механизмом переключения передач в следующем порядке:

• действуя снизу автомобиля, при ослабленном стяжном болте хомута тяги установите шток в нейтральное положение;
• приподнятом декоративном чехле установите рычаг переключения передач так, чтобы его нижняя часть расположилась перпендикулярно полу кузова, а рукоятка находилась от правого сидения на расстоянии, равном 1/3 расстояния между сидениями. В этом положении затяните гайку стяжного хомута. Затем залейте в коробку передач рекомендуемое масло .

Оригинальный номер 21150-1700012-10, средняя цена 19890 руб.

Заезжаем на яму и ставим на ручник. Отсоединяем «минус» от АКБ и от тягового реле стартера.

Замена коробки передач ваз 2109 выполняется в случае крайней необходимости. Причин для этого несколько, (перегрев деталей) эксплуатация без смазки, либо с низким уровнем масла, разрушение основных ее деталей из-за перегрузки. Случается такое крайне редко, однако мне самому пришлось быть свидетелем последствий небрежного техобслуживания – просто забыли залить новое масло, и машина пришла в ремонт с перегретой коробкой.

Давайте разберемся, что это такое и для чего предназначается:

• Коробка передач нужна, чтобы преобразовывать (изменять) вращающий (крутящий) момент, который передается ведущим колесам
• И так же менять направление кручения (вращения) колес (обеспечивая задний ход автомобиля)
• Кроме этого коробка передач дает возможность разобщить карданный вал с коленчатым валом (и ведущими колесами)
• Когда сам мотор работает в холостую (при пуске, прогреве и движении накатом)
• Механическая коробка — как в нашем случае (имеет сокращенное название – МКПП, а так же обиходное название — механика)
• Механика является своеобразным многоступенчатым цилиндрическим редуктором, в котором предусматривается переключение передач вручную
• По количеству ступеней различаются четырехступенчатая, пятиступенчатая, шести, семи и более ступенчатые коробки передач (передача заднего хода при этом не учитывается)
• Основные преимущества (достоинства) механической коробки передач – это простота ее конструкции, эксплуатационная надежность, и возможность управления вручную при любых режимах движения и доступная цена
• Именно благодаря таким качествам МКПП на сегодня является наиболее распространенным типом среди коробок передач

Инструмент

Замена коробки передач ваз 21093 будет проще при наличии у вас такого инструмента:

• Набор головок с удлинителями и трещоткой
• Набор рожково — накидных ключей
• Ключ шестигранный для слива масла
• Пустое ведро (либо другая чистая емкость более чем четыре литра в объеме)
• Чистая ветошь
• Плоская монтировка

Замена коробки

Как снять коробку на ВАЗ-2109 своими руками: подробная инструкция

При замене сцепления необходимо знать, как снять коробку на ВАЗ-2109. Без этого невозможно ремонтировать корзину и диски сцепления, а также произвести ремонт коробки передач. На «девятках» можно снять коробку, не используя эстакаду или смотровую яму. Установить ее можно тоже без таких удобств. Но потребуется сноровка, так как все работы выполняются в этом случае немного сложнее. Обязательно нужно обзавестись инструментами, желательно иметь под рукой хороший набор ключей.

Подготовительные работы

Перед тем как снять коробку на ВАЗ-2109, необходимо подготовить автомобиль к демонтажу. Для этого:

1. Полностью отключаете аккумуляторную батарею и снимаете ее.
2. Под левую сторону устанавливается домкрат.
3. Ослабляете болты, которыми закреплены колеса.
4. Расконтрите гайку крепления внешнего ШРУСа и ослабьте ее затяжку.
5. Поднимаете левую сторону и полностью снимаете колесо с автомобиля.
6. Установите под картером коробки передач емкость не менее 5 л.
7. Слейте масло из коробки передач. Оцените его состояние, при необходимости впоследствии залейте свежее.

На этом подготовительные работы окончены, можно приступать к демонтажу элементов, которые будут мешать снятию коробки передач.

Разборка левого привода

Перед тем как снять коробку на ВАЗ-2109, обязательно нужно разобрать левую часть подвески. Дело в том, что левый привод будет мешать при сдвигании коробки. Поэтому нужно освободить пространство для маневров:

1. Ключом на «17» выкручиваете два болта, которыми крепится обойма шаровой опоры к поворотному кулаку ступицы.
2. Плоскогубцами необходимо вытянуть шплинт из отверстия в рулевом наконечнике, после чего выкрутить гайку ключом на «19».
3. Установив съёмник на наконечник, необходимо извлечь палец из отверстия кулака.
4. Уведите в сторону тормозной шланг.
5. После этого нужно полностью выкрутить гайку на внешнем ШРУСе.
6. Потяните всю стойку на себя, чтобы привод упал на землю.

Шестой пункт можно не делать, достаточно только лишь извлечь внутреннюю гранату из коробки передач. А вот правая граната извлекается только после того, как будет сдвинута коробка в сторону. Своими руками снять коробку ВАЗ-2109 несложно, достаточно соблюдать последовательность всех действий.

Окончательная разборка

Затем необходимо произвести следующие манипуляции:

1. Снимите стартер, предварительно отключив от него два провода.
2. Выкрутите при помощи ключа на «13» минусовой провод, закреплённый на коробке передач.
3. Ослабьте крепление тросика сцепления и снимите его.
4. Выкрутите трос привода спидометра.
5. Установите под коробку передач опору, можно использовать обычный домкрат.
6. Отсоедините от кулисы рычаг.
7. Полностью снимите подушки, которыми крепится коробка передач к кузову автомобиля.
8. Если необходимо снять двигатель с коробкой ВАЗ-2109, то потребуется вывешивать его.

Вот и всё, теперь коробка передач держится только лишь тремя болтами и одной гайкой на катере двигателя.

Как полностью снять коробку?

После завершения всех предыдущих действий вам потребуется выкрутить ключами на «19» три болта и одну гайку, которыми крепится коробка передач к катеру двигателя. Не опасайтесь, коробка после выкручивания этих резьбовых соединений не упадёт. Ее придётся отстыковать, используя монтажные лопатки.

Аккуратно, стараясь не повредить элементы картера, отодвигайте коробку передач от двигателя. Все работы лучше всего проводить на эстакаде или смотровой яме, но если таких удобств у вас нет, то достаточно вывесить переднюю часть автомобиля. Обязательно вместо одного из внутренних ШРУСов установите в отверстие отрезок трубы. В противном случае может разрушиться механизм дифференциала, придется полностью разбирать и ремонтировать коробку. После того как первичный вал коробки передач сойдёт со шлицов, можно будет опустить КПП на землю. При этом вам открывается полный доступ к механизму сцепления, который установлен на маховике коленчатого вала.

Установка коробки

Процедура установки выполняется в обратном порядке. Обязательно очистите от загрязнений картер коробки передач. Вам необходимо выполнить следующие действия:

1. Поднять коробку передач, чтобы первичный вал был примерно по центру маховика. Одновременно с этим нужно установить правую гранату в отверстие.
2. Установить первичный вал в отверстии маховика. При необходимости можно прокрутить его, чтобы он установился на шлицы.
3. Притянуть картер коробки передач к двигателю как можно ближе. Делайте это как можно равномернее, чтобы не шла КПП наперекос.
4. Наживить три болта и гайку крепления коробки передач.
5. Установить левый внутренний ШРУС в отверстие.
6. Поставить на место подушки, кулису, стартер, подключить все провода.
7. Установить на свои места тросы сцепления и привода спидометра.

После этого можно собрать левую сторону подвески, установив на место шаровую опору и закрепив ее двумя болтами. На поворотный кулак наденьте рулевой наконечник и закрутите гайку. Зафиксируйте ее при помощи шплинта. Затяжку ступичной гайки необходимо производить только после того, как установите автомобиль на колёса. Вот как снять коробку передач на ВАЗ-2109, процедура несложная, но нужна сноровка – процесс может затянуться на пару дней, если нет опыта.

fb.ru

Пошаговая инструкция

Коробка передач весит относительно немного – 27 кг, однако своими руками снять ее все же нелегко, потому пригласите помощника. Все работы производятся после установки машины на рампе или над ямой. Дополнительно автомобиль еще необходимо поднять на домкрате и установить на опоры, чтобы колеса оказались в воздухе.

Удалите, прежде всего, брызговик, защиту кратера мотора и отключите АКБ. Далее:

• слейте масло из КПП;
• сорвите гайки с колес и приводов;
• снимите тросики сцепления и еще – спидометра;
• отсоедините все шаровые опоры скрутив болты, удерживающие их на кулаках;
• демонтируйте продольную стяжку;
• выдерните все приводы, входящие в КПП (понадобится помощь товарища), снимите центральные гайки и полностью уберите их;
• отключите и вытащите стартер.

После этого остается отсоединить кулису переключения передач и саму коробку от двигателя (она удерживается четырьмя гайками). Но перед данным действием в обязательном порядке силовой агрегат необходимо зафиксировать.

Его либо вывешивают, оперевшись на лонжерон (а точнее, на его стаканы) или подпирают снизу домкратом.

КПП нужно еще отсоединить от опор кузова, и лишь тогда ее можно снять. Делается это таким образом: коробку немного раскачивают и отодвигают от мотора на 10 см – этого хватит для того, чтобы вал первичный покинул диск и корзинку сцепления. Дабы не повредить последнюю, необходимо действовать очень осторожно.

Дорабатываем коробку передач ВАЗ 2109

Всякий автолюбитель желает, чтобы его автомобиль был резвым и мощным, и каждый думает о прибавке машине динамичности и лошадиных сил. Поэтому в тюнинге ВАЗ 2109 важным этапом всегда являлась доработка трансмиссии, ведь это довольно доступный способ изменить параметры автомобиля, не вмешиваясь в двигатель.

Мало того, при должных навыках и опыте, можно добиться по настоящему поразительных результатов своими руками Народные умельцы уже преуспели в этом – учитываю богатую тюнингом историю марки ВАЗ 2109, профессионалов в этом деле довольно много и всегда можно обратиться за советом.

В видео также можно найти много полезной информации, которая несомненно понадобится перед проведением работ:

Коробка передач ВАЗ 2109 – немного информации

Тюнинг коробки передач ВАЗ 2109 заключается в изменении передаточных чисел для каждой передачи отдельно. Для этого стоит заняться поиском необходимых шестерёнок на авторынках в зависимости от характера езды, который более предпочтителен (агрессивный или же более расслабленный и экономичный).

Но по сути всё достаточно просто в плане выбора – существуют, так называемые «спортивные ряды КПП». Они представляют собой уже готовый набор всех шестерёнок с уже изменённым передаточными числами. Эти наборы бывают самыми разными, адаптированными специально под определённый стиль вождения.

Также есть возможность добавить шестую передачу, если пять будет мало, тем самым ещё больше повысить динамику девятки и приблизить её по характеристикам к иномаркам. Этот набор обойдётся недёшево, но приобрести его вполне реально. На фото показан вариант такого набора:

Спортивные ряды полностью оправдывают своё название – они имеют прямое отношение к спорту, т.к. на спортивный автомобилях увеличиваются все передаточные числа для более резкого и интенсивного разгона автомобиля. Но также в этом вопросе стоит упомянуть и про небольшой минус – падение максимальной скорости, хоть и незначительное.

Но не будет особой разницы, когда максимальная скорость упадёт с 180 километров в час до 165, однако, сильно будет видна разница в наборе этой скорости – автомобиль со спортивными рядами наберёт её гораздо быстрее. Так что вполне целесообразно пожертвовать такой мелочью, 15-20 километров в час ради скорости разгона.

К тому же вряд ли в условиях города понадобится скорость больше 100 километров в час, не говоря уже про соблюдение правил дорожного движения. Также масло в коробку ваз 2109 будет расходоваться немного быстрее, да и подбором его стоит заняться основательно, т.к. здесь потребуется масло от именитого бренда с высокой степенью очистки.

В противном случае можно попасть на очень трудоёмкий ремонт. В купе с таким рядом можно установить и главную пару с другим передаточным числом. В зависимости от двигателя, на переднеприводных автомобилях ВАЗ присутствуют передаточные числа 3,7; 3,9; 4,1. Но в это время на гоночных автомобилях можно довести это число до 5,5 и более.

Дифференциал

Он располагается непосредственно в самой коробке переключения передач (у переднеприводных автомобилей). Производители устанавливаю его для того, чтобы улучшить управляемость и немного снизить износ резины. Однако, если автомобиль эксплуатируется в условиях, близких к гоночным, то дифференциал скорее ухудшает управляемость, нежели повышает.

Именно поэтому в спортивных автомобилях установлен самоблокирующийся дифференциал, основным параметром которого является коэффициент блокировки. Максимальное значение не может быть больше 1 – в этом случае колёса вращаются с одинаковыми угловыми скоростями и колёса не имеют разности нагрузок.

Однако не практике это требуется только внедорожникам, и то не всегда. Стандартный дорожный автомобиль имеет дифференциал с коэффициентом до 0,7. Значение может быть изменено в зависимости от условий эксплуатации. Если коэффициент будет слишком высок, то есть вероятность снести переднюю ось при прохождении поворота.

Самостоятельное снятие и блокировка дифференциала может привести к тому, что потребуется ремонт коробки ваз 2109, а неверно выполненная блокировка приведёт к шуму и гулу от оси, в результате чего всё равно потребуется замена.

Привод

У переднеприводных автомобилей привод состоит из ШРУСов (шарниров равных угловых скоростей), т.е. двух шарниров (в народе «граната») и вала между ними.

При подготовке машины к эксплуатации в гоночных условиях они заменяются спортивными аналогами. Валы, как правило, изготавливаются из более лёгких труб, гранаты же более массивны. Также часто приходится менять и ступицы из-за того, что шлицы штатных и спортивных приводов обычно разные.

vsepoedem.com

Установка коробки передач КПП на ВАЗ 2109

Перед установкой коробки передач ВАЗ 2109 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления тонким слоем консистентной смазки.

Центрируем ведомый диск сцепления специальной оправкой.

Устанавливаем коробку передач в обратном порядке снятию.

При подсоединении приводов передних колес к коробке передач меняем стопорные кольца на шлицевых концах внутренних ШРУСов. Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

Окончательную затяжку гайки крепления растяжки к рычагу производим при нагруженной подвеске, когда автомобиль стоит на земле.

Замена коробки ваз 2109 своими руками

Коробка на ВАЗ

Замена коробки передач ваз 2109 выполняется в случае крайней необходимости. Причин для этого несколько, (перегрев деталей) эксплуатация без смазки, либо с низким уровнем масла, разрушение основных ее деталей из-за перегрузки.Случается такое крайне редко, однако мне самому пришлось быть свидетелем последствий небрежного техобслуживания – просто забыли залить новое масло, и машина пришла в ремонт с перегретой коробкой. Все детали внутри посинели от накала, зубья всех шестерен пришли в негодность, всего за один день.Выход был один – замена коробки передач на ваз 2109. Заменить полностью легче и быстрее чем возиться с ремонтом, и целесообразнее.

Что такое коробка и для чего она предназначена

Давайте разберемся, что это такое и для чего предназначается:

• Коробка передач нужна, чтобы преобразовывать (изменять) вращающий (крутящий) момент, который передается ведущим колесам
• И так же менять направление кручения (вращения) колес (обеспечивая задний ход автомобиля)
• Кроме этого коробка передач дает возможность разобщить карданный вал с коленчатым валом (и ведущими колесами)
• Когда сам мотор работает в холостую (при пуске, прогреве и движении накатом)
• Механическая коробка — как в нашем случае (имеет сокращенное название – МКПП, а так же обиходное название — механика)
• Механика является своеобразным многоступенчатым цилиндрическим редуктором, в котором предусматривается переключение передач вручную
• По количеству ступеней различаются четырехступенчатая, пятиступенчатая, шести, семи и более ступенчатые коробки передач (передача заднего хода при этом не учитывается)
• Основные преимущества (достоинства) механической коробки передач – это простота ее конструкции, эксплуатационная надежность, и возможность управления вручную при любых режимах движения и доступная цена
• Именно благодаря таким качествам МКПП на сегодня является наиболее распространенным типом среди коробок передач

Инструмент

Замена коробки передач ваз 21093 будет проще при наличии у вас такого инструмента:

• Набор головок с удлинителями и трещоткой
• Набор рожково — накидных ключей
• Ключ шестигранный для слива масла
• Пустое ведро (либо другая чистая емкость более чем четыре литра в объеме)
• Чистая ветошь
• Плоская монтировка

Замена коробки

Замена коробки на ваз 2109 выполняется в два этапа это – снятие старой коробки и установка на ее место новой, начнем по порядку, со снятия:

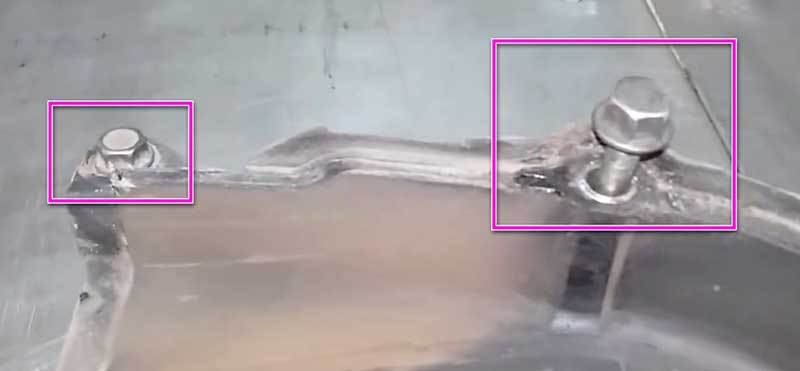

• Сначала снимаем брызговик, затем защиту картера (если она имеется)
• Сливаем масло с коробки (если оно там есть, лучше перестраховаться)
• Срываем гайки приводов и колес
• Когда снятие выполняется на яме, тогда необходимо приподнять домкратом и вывесить на «козелках» (либо больших деревянных чурках) переднюю часть машины
• Нужно непременно отключить (снять) клеммы аккумулятора
• Далее снимаем трос сцепления
• И отключаем трос спидометра
• Затем, на поднятой машине, откручиваем ее шаровые опоры (рекомендуем откручивать два болта, крепящих шаровую к «кулаку» на фото болты отмечены стрелками)

Выкручиваем болты, которыми шаровая прикреплена к кулаку

• Затем срываем и снимаем с машины левую продольную растяжку

Срываем и вынимаем продольную растяжку, ее крепления обозначены красным цветом

• Теперь зовите помощника, чтобы выдернуть оба привода из коробки, помощник пусть внутреннюю гранату натягивает с помощью плоской монтировки (чтобы не возиться со снятием привода), а вы резко дергаете за колесо, чтобы вытащить привод из коробки

Помощник выдавливает гранату плоской монтировкой

Полезный совет: после того, как вы сняли один привод, чтобы избежать поворота либо рассыпания дифференциала, нам необходимо вставить на его место в коробку специальный чопик, стопор либо старую гранату

• Откручиваем центральные гайки обоих приводов и снимаем их
• Далее снимаем стартер

Откручиваем крепящие болты стартера

• Отключаем массовый провод
• Снимаем разъем с датчика включения заднего хода
• От коробки откручиваем снизу защитный кожух маховика
• Отсоединяем кулису рычага переключения передач (важно не забыть предварительно, наметить ее положение)

Откручиваем и стаскиваем кулису, наметив непременно ее положение

• Затем надо поочередно открутить все четыре точки, в которых крепится к двигателю коробка передач
• Важно обязательно зафиксировать двигатель, либо подпереть его гидравлическим домкратом снизу, либо вывесив через доску, которая опирается на стаканы лонжерона, чтобы на ваз 2109 снять коробку
• Придерживая коробку, откручиваем и снимаем все опоры (и «подушки») крепления КПП своими руками
• Затем с помощником вдвоем, слегка пошатывая, отводим коробку от двигателя в сторону, необходимо около 10-ти сантиметров, чтобы первичный вал освободился и вышел из диска сцепления и корзины
• Выполняя снятие надо быть очень осторожными, чтобы не повредить лепестки корзины сцепления первичным валом
• На ваз 2109 снятие коробки передач завершено

Снятие коробки занятие трудоемкое, поэтому чтобы избежать повторного снятия через пару дней, заодно:

• Необходимо проверить исправность всех узлов и частей (таких как диск сцепления, выжимной подшипник, корзина, и так далее)
• Так же проверить центровку всего комплекта сцепления, и смазать шлицевые соединения первичного вала, а так же фланца выжимного подшипника

Теперь вопрос на ваз 2109 как снять коробку закрыт.

Ставим на место новую коробку

Замена коробки передач на ваз 21093 на новую, после снятия старой.При этом точно обойтись без помощи напарника и выполнения таких действий:

• Мотор, зафиксированный домкратом либо растяжкой, приспускаем на 10-15градусов
• Поднимаем и вставляем новую коробку до упора (при этом не допускается стягивание коробки с двигателем болтами, вам необходимо вручную плотно посадить коробку впритирку к двигателю)
• Затягиваем четыре точки крепления
• Затем устанавливаем опоры (подушки) КПП
• Надеваем и регулируем длину троса сцепления (при этом педаль сцепления, располагается на 1сантиметр выше, чем тормозная педаль)
• Устанавливаем и подключаем стартер и датчик включения задней скорости
• Ставим на место защиту маховика, потом трос спидометра и за ним массовый провод
• Подключаем и регулируем механизмы переключения передач (ставим по отметке рычаг выбора передач или по «нейтрали», ориентируясь на первую скорость)
• Собираем ходовую часть (вставляем приводы, прикручиваем шаровые опоры, устанавливаем растяжки)
• Опускаем машину на колеса, затягиваем центральные гайки приводов (с усилием в 23 -25 килограмма на метр, примерная длинна рычага около1-1.5метра)
• Заливаем масло до уровня, (если не сливали, тогда свежее)

Наша инструкция по замене окончена, процедура доступна и выполнима без обращения на СТО, непонятные вопросы по поводу замены прояснит видео.

masteravaza.ru

Как Снять Кпп Ваз 2109 Без Ямы

Для правильной работы любого автомобиля вам часто нужно смотреть на его техническое состояние. Иногда необходимо снять

трансмиссию, например, когда сама трансмиссия полностью отремонтирована, если сальники заменены, или если это мешает некоторым деталям при ремонте машины. В тексте статьи описывается, как
снять
коробку на ВАЗ
2109
, также добавлено видео, в котором мы встречаемся с нашим клиентом, и шаги этого процесса остаются.

Водители, которые не хотят возиться со своим автомобилем, пользуются услугами 100. Вам понравится процедура снятия коробки передач самостоятельно. Тем не менее, помощник полезен для его поведения.

Для выполнения работ с контрольно-пропускным пунктом автомобиль должен быть загнан в смотровое отверстие, поднят или поднят на эстакаду. Перед началом процесса снятия коробки передач с ВАЗ 2109, необходимо слить коробку передач.

Вам нужно будет:

• набор ключей;
• крепление;
• для слива масла емкостью около 5 литров.

Рекомендуется выполнять функцию с помощником.

Процедура снятия коробки передач на ВАЗ 2109

включает в себя следующие этапы:

Смотрите также

• Диагностика акпп в москве
• Замена масла акпп бмв

• Проверить масло в акпп

• Ремонт акпп ниссан навара
• Ремонт акпп бмв е46
• Акпп как работает видео

• Газель некст с акпп

• Ремонт акпп в курске
• Ремонт акпп инфинити qx56
• Акпп ауди а6 с5
• Ремонт акпп мерседес вито

Снятие и установка коробки передач ВАЗ 2109

• — Устройство коробки и дифференциала
• — Снятие коробки передач
• — Установка коробки передач
• — Регулировка привода сцепления
• — Разборка коробки передач
• — Осмотр и дефектовка коробки
• — Первичный вал коробки передач
• — Синхронизатор
• — Механизм переключения передач
• — Сборка коробки передач
• — Замена масла в коробке передач
• — Рычаг переключения передач
• — Замена сцепления

1. ремонт коробки передач, фото инструкции
2. ремонт вторичного вала своими руками
3. ремонт дифференциала, инструкции с фото
4. привода передних колес, замена агрегатов
5. Портал поможет выполнить работы по доработке и ремонту вашего автомобиля Ваз своими руками.

Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемник или смотровую канаву. Поднимите капот и зафиксируйте капот в этом положении. Перед снятием коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи, а также слейте масло из коробки передач.

Читать далее: GAC Trumpchi GM6 2020 фото цена и характеристики нового минивэна из Китая

ПОЛЕЗНЫЙ СОВЕТ Снимать коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099 удобнее вдвоем с помощником.

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод «массы» от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.

4. Снимите наконечник троса с рычага привода выключения сцепления.

5. Отсоедините колодку с проводом от вывода тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову автомобиля и разведите левую и правую растяжки в стороны.

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

17. Выдавите монтировкой из коробки передач хвостовик одного из внутренних ШРУСов привода передних колес и отведите его в сторону.

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите щиток картера сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя.

ПРЕДУПРЕЖДЕНИЕ Брус должен опираться только на фланцы крыльев!

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой.

23. Отверните две гайки крепления задней опоры двигателя к кузову автомобиля.

24. Отверните гайку и выньте болт левой опоры двигателя.

25. Отверните три гайки крепления левой опоры двигателя к коробке передач и снимите опору.

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099, сначала отведите коробку передач от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

ПОЛЕЗНЫЕ СОВЕТЫ Перед установкой коробки передач на автомобили ваз 2108, ваз 2109, ваз 21099 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки выжимного подшипника выключения сцепления тонким слоем консистентной смазки. Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).

Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 коробку передач в обратном порядке с учетом следующего. 1. Моменты затяжки резьбовых соединений см. в приложении 1.

2. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних ШРУСов. Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

3. Окончательно затягивайте гайку крепления растяжки к рычагу при нагруженной подвеске, когда автомобиль ваз 2108, ваз 2109, ваз 21099 стоит на земле.

Коробка передач ваз 2108, ваз 2109, ваз 21099 (вид снизу):1 — коробка передач; 2 — задняя опора двигателя; 3 — пробка маслосливного отверстия; 4 — тяга привода переключения передач; 5 — двигатель; 6 — внутренние ШРУСы; 7 — выключатель света заднего хода; 8 — левая опора двигателя; 9 — растяжка

Снятие коробки передач на ВАЗ 2109 необходимо, прежде всего, при замене сцепления, ремонте коробки передач, устранения течи заднего сальника двигателя или переднего сальника коробки. Также без снятия не обойтись при замене выжимного подшипника и для замены передней втулки стартера (при невозможности выполнить работу, непосредственно на автомобиле).

Хотя вес коробки сравнительно не большой (около 27 кг. – без масла), все же рекомендуется воспользоваться помощью помощника. Снятие необходимо производить на «яме» или подъемнике.

Первым делом, необходимо снять брызговик и защиту картера двигателя (если установлена).

– снимаем трос сцепления

отключаем трос спидометра;

– на поднятом автомобиле, откручиваем шаровые опоры (рекомендуется открутить два болта крепления шаровой к «кулаку»);

– срываем и снимаем левую продольную растяжку;

Читать далее: Удаление сажевого фильтра дизельного двигателя: промывка, прожиг и чистка устройства своими руками, видео о том, как прочистить и промыть его самому

– с помощью помощника, выдернуть привода из коробки – один натягивает монтировкой внутреннюю гранату

(для предотвращения разбора привода в другом месте), второй резко дергает за колесо, выдергивая привод из коробки (после снятия одного привода, во избежание проворота и рассыпания дифференциала, необходимо вставить в коробку специальный стопор или старую гранату);

– открутив центральные гайки приводов, снять их;

отключить массовый провод

и разъем датчика включения задней скорости

от коробки, защитный кожух маховика снизу

и отсоединить кулису переключения передач (предварительно наметив положение);

– затем поочередно открутить четыре точки крепления коробки передач к двигателю;

– обязательно необходимо зафиксировать двигатель, подперев его через гидравлический домкрат снизу, или вывесив, оперев на стаканы лонжерона;

– придерживая коробку, открутить и снять все опоры («подушки») крепления КПП к кузову;

– вдвоем с помощником, слегка пошатывая, попробовать отвести коробку в сторону от двигателя, ей необходимо около10 см для того, чтобы первичный вал вышел из диска и корзины сцепления;

– при снятии следует соблюдать осторожность, и не повредить первичным валом лепестки корзины сцепления.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

ОБЩИЕ СВЕДЕНИЯ Перед снятием коробки передач отсоедините провод от клеммы “–” аккумуляторной батареи, а также слейте масло из коробки передач.

Снятие коробки передач рекомендуется производить вдвоем ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод “массы” от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

4. Снимите наконечник троса с рычага привода сцепления.

5. Отсоедините колодку с проводом от клеммы тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разведите левую и правую растяжки в стороны.

Как снять коробку на ваз 2108

Сливаем масло из коробки передач (см. Замена масла в коробке передач). Снимаем брызговик двигателя (см. Брызговик двигателя). Отсоединяем от коробки передач тягу привода (cм. Снятие привода переключения передач). Отсоединяем от коробки передач трос сцепления (см. Снятие троса сцепления). Отсоединяем «минусовой» провод от аккумуляторной батареи и снимаем стартер (см. Снятие стартера). Отсоединяем разъем проводов от выключателя света заднего хода (cм. Замена выключателя фонарей заднего хода). Отсоединяем «массовый» провод от силового агрегата. Отсоединяем трос привода спидометра. Если на автомобиле установлен двигатель ВАЗ-2111, необходимо снять датчик скорости (см. Снятие датчика скорости) и отвернуть ключом «на 13» болт крепления кронштейна модуля зажигания к картеру сцепления (см. Снятие модуля зажигания двигателя ВАЗ-2111). Вывешиваем переднюю часть автомобиля и отсоединяем шаровые опоры от поворотных кулаков (см. Снятие шаровой опоры). Вынимаем из коробки передач внутренний шарнир одного из приводов передних колес (см. Снятие приводов передних колес).

Как снять КПП на ВАЗ 21099

Когда мой автомобиль был уже с большим пробегом, так как я работал в службе такси, коробка передач со временем стала плохо работать. В один прекрасный день передачи вообще перестали включатся и было решено заменить старую КПП на новую. Сегодня я Вам расскажу, как правильно снять коробку передач на ВАЗ 21099 своими руками.

Перед тем, как Вы приступите к снятию кпп с автомобиля, рекомендую отсоединить провод от минусовой клемы аккумуляторной батареи. Так же не забудьте слить масло с коробки передач, как это делать смотрите здесь.

Чтобы Вам было удобно, пригласите друга помочь в ремонте.

Снятие коробки передач на ВАЗ 21099

1. Первым делом отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод “массы” от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

4. Снимите наконечник троса с рычага привода сцепления.

5. Отсоедините колодку с проводом от клеммы тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разведите левую и правую растяжки в стороны.

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

17. Выдавите монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отведите его в сторону.

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите щиток картера сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).

23. Отверните две гайки крепления задней опоры силового агрегата к кузову.

24. Отверните гайку и выньте болт левой опоры силового агрегата.

25. Отверните три гайки крепления левой опоры силового агрегата к коробке передач и снимите опору.

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач сначала отведите ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

Теперь Вы знаете как снять коробку передач с автомобиля своими руками. Напомню, что в предыдущей статье мы рассматривали самостоятельную замену рулевых тяг на ВАЗ 21099.
