УАЗ Патриот – признанный лидер среди российских внедорожников. Двигатели Евро 4 (ЗМЗ-409) – отличные решения для таких машин. Моторы, которые активно используются в Европе автомобилестроительными компаниями, теперь набирают популярность на территории стран СНГ. Они работают за счёт такого важного элемента, как свечи.

Заводская комплектация бес проблемно проработает, пока отметка на одометре не превысит 20 000 км, но только при одном условии – топливо должно быть качественным. В другом случае – деформация детали наступит быстро. Соответствующий стандарту бензин, дизель найти очень сложно. Почти все АЗС разбавляют жидкость водой и другими составами. Обеспечить отличные условия работы для свечей тяжело, и вины водителя в этом нет, в связи с этим они быстро выходят из строя.

Качественный бензин – гарантия работоспособности свечей

Модификаций моторов на УАЗ и ВАЗ – множество. Производители выпускают двигатели Евро 4 в разных решениях. Стандартной технологии изготовления детали нет, отсюда и фактор отсутствия одинаковых моделей понятен. Каждая компания улучшает продукцию так, как считает нужным. Не стоит теряться, когда заводские свечи зажигания износили себя, и наступило время купить новые. При выборе детали было бы хорошо располагать кое-какой информацией, касаемо устройства двигателя и деталей, от которых напрямую зависит его функционирование. Компетентная консультация продавца в магазине – это хорошо. Однако, кто знает вашу машину, лучше Вас? Все УАЗ Патриоты оснащены двигателями ЗМЗ-409. Системе характерны следующие особенности:

• наличие 4 цилиндров;
• функционирование на бензине;
• наличие микропроцессорного впрыска.

В документах на продукцию указаны рекомендации. Оптимальным видом топлива является бензин марки Евро 4. Именно он позволяет длительно проработать механизмам. Это самое лучшее для таких двигателей топливо, но не единственное. В бак можно заливать и другой бензин. Все дело в качестве. Другое горючее провоцируют не только поломку свечей зажигания, но и способствует нарушению работы всей топливной системы. Последствия – износ двигателя.

Что будет, если заменить нужный бензин другой маркой топлива? Изменения, как правило, видны сразу:

• автомобиль стал медленнее набирать обороты;
• свечи стали быстрее загрязняться, выгорать;
• появилось нехарактерное для нормальной работы постукивание во время набирания скорости.

Использование соответствующего для двигателя ЗМЗ-409 бензина – ключевое требование, которое должен выполнять водителей. В другом случае – регулярные замены неизбежны.

Свеча ЗМЗ для двигателей Евро-3, Евро-4. Свечи Bosch.

На форумах посвященных Волгам, Патриотам, Хантерам и Газелям, на тему «свеча ЗМЗ» есть десятки страниц, но конкретики как обычно никакой. Сначала определимся в базовых понятиях. На двигатели ЗМЗ с нормами до Евро-2 включительно ставились общие катушки зажигания и свечи под 21 свечной ключ. Евро-3, Евро-4 – индивидуальные катушки на каждый цилиндр и свечи под 16 свечной ключ. Свечи для данных двигателей совершенно разные и уж тем более не являются взаимозаменяемыми. Данная статья посвящена «тонким» свечам ЗМЗ. Какие возможны варианты, я покажу на примере линейки Bosch, хотя данная линейка существует у каждого хорошего производителя. Просто со скандинавским дилером Bosch я работаю давно и напрямую, поэтому могу избежать таких подленьких моментов как подделка продукции. Приятно еще то, что все рекомендации и релизы фирмы получаются в момент издания из «первых рук».

Какие свечи стоят с завода

На двигатели ЗМЗ Евро-3, Евро-4 с завода ставятся свечи Brisk. Не буду далее упоминать всуе данного производителя, скажу только одно. За всю мою «моторную практику», я никогда не мог поставить данным свечам ничего выше «тройки», по школьной системе оценок. Закономерность следующая. Когда двигатель никакой, примерно как ЗМЗ вышедший с конвейера, данные свечи свое отрабатывают. Но когда речь заходит о чем то более серьезном: повышение степени сжатия, работа на газу, форсирование – начинаются проблемы. Неравномерная работа двигателя, пропуски зажигания итд Поэтому вариант менять заводские свечи, на такие же новые не рассматривается в принципе.

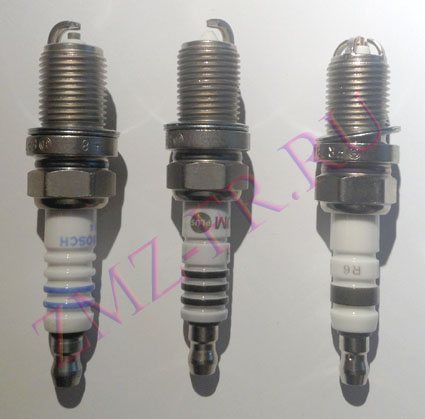

Свеча ЗМЗ, линейка Bosch

линейка свечей Bosch для двигателей ЗМЗ — Евро-3, Евро-4

1. Данные свечи можно назвать «рабочей лошадкой». Идеальная замена заводской комлектации. Самое главное в них это соотношение цена-качество. Делаются они на заводе в России, поэтому цена за комплект сравнима с ценой «наших свечей», а качество не в пример лучше. Замену данных свечей рекомендую делать вместе с заменой масла, то есть каждые 7-8 тыс км.
2. Свеча змз, платина. Вокруг данных свечей ходит несметное количество слухов и мифов, в которых правды примерно половина. В чем на самом деле кайф, в так называемых платино-иридиевых свечах, кроме красивого дорогого названия. В ходе работы от одного электрода свечи до другого пробегает искра, и во время этого процесса из центрального электрода «выбивается» микрочастичка металла. Со временем это приводит к тому, что зазор между электродами увеличивается, до неприличных величин и энергии катушки уже подчас не хватает, чтобы держать хорошую равномерную искру. Поэтому электроды покрывают слоем редкоземельных металлов (платина, иридий) толщиной от 0,2 до 0,5 мм, в зависимости от покрытия. Как следствие этого, основным плюсом данных свечей является большой ресурс. Мое личное мнение, что при хорошем бензине и правильно работающем двигателе можно говорить о замене раз в 30-40 тыс км на данном двигателе. Данные свечи сделаны на заводе в Германии.
3. Многоэлектродные свечи. В данном случае четырехконтактные. Плюс данных свечей это опять же ресурс. Но есть еще приятный бонус – это уверенный запуск в холодную погоду. Причем, я выдаю это не как информацию скопированную с рекламных сайтов, а как результат 20 летних «юннатских исследований» )))) Физику не обманешь, и искра конечно бьет одна, а не четыре. И бегает она по самому короткому расстоянию, до ближайшего крайнего электрода. Когда центральный электрод «выбивается» с одной стороны, искра начинает бежать к другому электроду, который становится ближним. В северных районах и зимой, данные свечи однозначно выигрывают у одноконтактных. Интервал замены, по факту выработки центрального электрода. Но можно сказать, что примерно 15-20 тыс км. А иногда просто по «сезону». Данные свечи производятся в Германии.

Особенности установки

Я являюсь приверженцем итальянской моторной школы, но эксплуатационщики и механики, лучше всего из немцев. Почти во всех немецких мануалах посвященных двигателям говорится, что для монтажа свечей накала дизелей и свечей зажигания бензиновых двигателей, необходимо использовать специальные термические пасты. И в ОБЯЗАТЕЛЬНОМ порядке это надо делать, когда гбц сделана из алюминия. Есть три типа паст. Медная, алюминиевая и керамическая. Я не стал размениваться и вот уже много лет, пользуюсь керамической пастой. Верхняя граница температуры, при которой она коксуется — 1400 градусов. Скорее с гбц будет капать расплавленный алюминий, чем на своем месте пригорит свеча. Паста не дешевая, но одного тюбика хватает очень-очень надолго, на несколько десятков замен свечей.

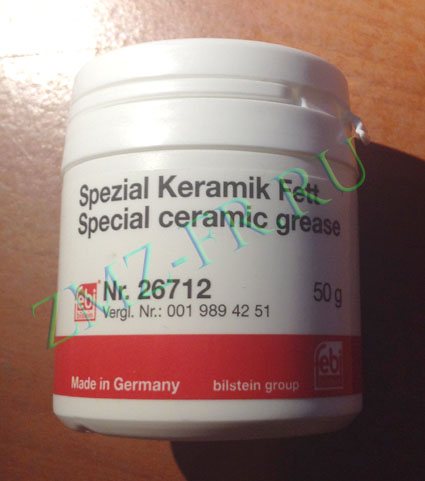

смазка керамическая для монтажа свечей

Момент затяжки. Он в обязательном порядке указан на коробочке со свечами. Самое главное, что надо понять в этом процессе. Кольцо, которое находится на свече, не должно размазываться в лепешку, а должно быть деформированным, но не смятым до упора. Сто раз я видел, как в папуас-сервисах свечи тянули, чуть ли не колесными воротками. Это просто вредительство. Попробуйте один раз затянуть свечи с помощью динамометрического ключа, с нужным моментом, чтобы его запомнить. А потом уже можно делать данную операцию уже обычными ключами.

Статьи в тему:

свечи змз 406 старого образца (толстые)

zmz-fr.ru

Выбираем свечи для двигателя УАЗ Патриот

От состояния устройств зависит устойчивость и стабильность работы двигателей. Их исправность напрямую влияет на мощность, топливную экономичность, пусковые свойства мотора. Очень важно не прогадать с выбором детали для ЗМЗ-409 и его модификаций. Признаки качественной продукции – основа из сплавов иридия и платины. Использование этих двух материалов позволяет выпустить надёжные конструкции. Такие свечи стоят недешево, однако, они быстро окупаются. Минимальный срок службы – 60 000 км пробега. Ещё один хороший вариант – плазменно-форкамерные изделия. У них большой список преимуществ:

• улучшенный процесс само очистки;
• оригинальное выполнение в плане строения, позволяющее не регулировать раз за разом зазор;
• большой срок эксплуатации.

При выборе нужной комплектации, необходимо учитывать не только страну-производителя и материал, но и обращать внимание на выполнение форму резьбы, зазора, длину модели.

Для УАЗ Патриота подходят свечи, соответствующие следующим параметрам:

• Габариты резьбы – М14×1,25. Длина от 19 мм.
• Наличие встроенного резистора.
• Зазор для искры – 0,7-0,85 мм.

Деталь с такими размерами подходит для УАЗ Патриота.

Для двигателей ЗМЗ-409 используются свечи А 14 ДВР либо их аналоги. Почему именно они – свечи качественные на УАЗ Патриот? Для более полного понимания сути вопроса перед вами представлена расшифровка продукции.

• A – диаметр, шаг резьбы. В данном случае обозначает М 14×1.25. Размер шестигранника под ключ. Такую конструкцию легко монтировать под любые параметры.
• 14 – капитальное число. Является важным параметром, определяющим характеристики температурного режима работы свечей.
• D – длина резьбы. В этом случае достигает 19 мм.
• B – выступ теплового конуса изолятора. Отвечает за ускорение прогрева свечи после запуска двигателя.
• P – наличие встроенного резистора. Он нужен для снижения уровня помех для радиоаппаратуры и электроблока управления мотором.

Замена

Рассмотрим, как же осуществляется замена свечей зажигания и что представляет собой данный процесс. Где находятся эти элементы, известно всем, поэтому приступим к непосредственному извлечению всех 4-х свечей:

1. Первоначально извлекается наконечник с уплотнителем.
2. Используя свечной ключ, осуществляем вывинчивание изделия до полного извлечения из цилиндра.
3. В случае обнаружения повреждений данного элемента, наличия на нем сколов, трещин и загрязнений, потребуется замена изделия.

Перед тем как осуществляется замена изделия на новое, следует проверить наличие нагара на рабочей области. Если нагар черного цвета, то — это говорит, что двигатель работает на переобогащенной смеси, а слишком светлый цвет свидетельствует о переобедненной смеси. Нормальным рабочим цветом является светло-коричневый нагар, что свидетельствует о правильном функционировании мотора. Зазор при этом может быть нарушенным.

Если из четырех изделий имеет повреждение только одна, то рекомендуется заменить эти элементы комплексно. Любые сбои негативно влияют на работу двигателя, поэтому следите за работой свечей зажигания и периодически осуществляйте их замену, даже если на то нет повода. Оптимальным сроком эксплуатации заводских изделий считается 15-20 тыс. км.

Как часто ломается ваш Патриот?

Poll Options are limited because JavaScript is disabled in your browser.

На двигателе установлены свечи типа А14ДВР или LR17YC. Вам потребуются: специальный свечной ключ «на 21» с резиновым кольцом внутри, круглые проволочные щупы.

Свечным ключом выверните свечу и выньте ее из колодца крышки (свеча остается зажатой в резиновом кольце ключа).

Если на изоляторе свечи заметны трещины, повреждена резьба или электроды свечи, замените свечу.

Обратите внимание на нагар, которым покрыта нижняя часть свечи. Если нагар светло-коричневого цвета равномерно покрывает свечу тонким слоем, его можно не очищать, так как он не влияет на работу системы зажигания. Если нагара совсем нет, значит, двигатель работает на переобедненной смеси или с увеличенным углом опережения зажигания. Если свеча покрыта матовым черным нагаром, который легко стирается, это указывает на то, что двигатель работает на переобогащенной смеси. Блестящий черный нагар свидетельствует о попадании чрезмерного количества масла в цилиндр двигателя. Нагар черного цвета нужно счистить пескоструйным аппаратом, а затем продуть свечу сжатым воздухом. Можно счистить нагар со свечи жесткой волосяной щеткой, предварительно опустив свечу на 20-30 мин в бензин. Не рекомендуется счищать нагар острыми металлическими предметами: они оставят на свече царапины, которые ускорят процесс нагарообразования. Если элементы системы управления двигателем исправны, расход масла в норме, а свечи постоянно покрываются черным налетом, то свечи неисправны независимо от срока службы.

После очистки от нагара проверьте зазор между электродами свечи. Зазор проверяйте только круглым щупом, так как при проверке плоским щупом не будет учитываться глубина выемки на боковом электроде, которая образуется при работе свечи. Зазор должен быть 0,85 мм. Если зазор отличается от указанного значения, отрегулируйте его, подгибая боковой электрод. Подгибать центральный электрод запрещается — это приведет к появлению трещин в изоляторе и выходу свечи из строя. Вверните свечу в гнездо от руки до упора и затяните ключом. Не затягивайте свечу слишком сильно. Момент затяжки свечи 31-38 Нм (3,1-3,8 кг/см). Наденьте на свечу наконечник и установите его уплотнитель так, чтобы нижний край уплотнителя был надет на отбортовку отверстия в крышке головки блока цилиндров.

Рекомендуется заменять все свечи через 10-15 тыс, км пробега независимо от их состояния. При выходе из строя одной свечи рекомендуется заменить весь комплект независимо от эксплуатационного пробега.
Не рекомендуется использовать на двигателе свечи разных марок одновременно.Канули в прошлое времена, когда вопрос о том, какие свечи купить, был неактуален и можно было приобрести только отечественные и только той модели, что и на автомобиле. Сейчас на прилавках огромный выбор свечей почти всех зарубежных производителей. И естественно, «самопальщики» тут же начали их подделывать. чтобы не купить подделку, прежде всего обратите внимание на упаковку:качество полиграфии у настоящих производителей безупречно, а у поддельных — контуры рисунков часто не совпадают. Если же упаковки нет вообще, дальнейший осмотр свечей не имеет смысла — фирменных свечей без нее не бывает. Затем осмотрите свечи. Центральный электрод должен быть четкой цилиндрической формы, а его поверхность должна быть абсолютно гладкой. Если на электроде есть дефекты и к тому же он сам криво установлен, перед вами подделка. Боковой электрод у поддельной свечи часто тоже приварен криво, а его грани косые. У фирменных свечей резьбу изготовляют накаткой, поэтому она абсолютно гладкая. У поддельных свечей она нарезана и имеет мелкие сколы. Уплотнительное кольцо настоящей свечи снять невозможно. У подлельной оно или свинчивается по резьбе, или легко снимается. Изолятор настоящей свечи абсолютно гладкий и блестящий. У поддельной свечи часто видны продольные швы от неточно состыкованной пресс-формы, И наконец, надпись на изоляторе должна быть четкой, ровной и аккуратной. Еще отметим, что настоящие фирменные свечи не могут быть дешевыми. Слишком низкая цена должна вас насторожить.Иногда при интенсивном разгоне с «раскруткой» двигателя почти до максимальных оборотов появляются резкие рывки, воспринимаемые как удары. Виноваты свечи зажигания, хотя проверка пьезотестером «пистолетом») свидетельствует об их исправности. Причина в том, что со временем свечи теряют герметичность и нормально работающая при малых и средних нагрузках свеча при высоком давлении в камерах сгорания дает пропуски зажигания. Именно по этой причине не рекомендуется эксплуатировать свечи без замены более 15 тыс, км.
Свечи зажигания оказывают значительное влияние на устойчивость и стабильность работы двигателя УАЗ. Именно поэтому важно знать, какие свечи зажигания подходят для двигателя ЗМЗ-409 и его модификаций.

От исправности свечей зажигания и соответственно бесперебойности искрообразования напрямую зависят мощность, топливная экономичность и пусковые свойства двигателей, а также степень токсичности отработавших газов и некоторые другие параметры.

Д — длина резьбы L

— в данном случае обозначает длину резьбовой части в 19 мм.

В — выступание теплового конуса изолятора

— тепловой конус свечи выступает из корпуса внутрь камеры сгорания. Выступание теплового конуса за торец корпуса ускоряет прогрев свечи зажигания после пуска двигателя, что увеличивает ее стойкость к нагарообразованию.

Р — наличие в свече встроенного резистора

— определяет наличие резистора (электрического сопротивления) в цепи центрального электрода свечи. Резистор снижает уровень помех для радиоаппаратуры и электронного блока управления двигателем. Наличие или отсутствие резистора в свече никак не отражается на качестве искрообразования.

Искровой зазор свечи зажигания.

Еще одна характеристика свечи зажигания, которую производитель иногда не обозначает в маркировке — это зазор между ее центральным и боковым электродами. Для двигателя ЗМЗ-409 он должен быть в пределах 0,7-0,85 миллиметра. Перед установкой свечи надо проверить величину зазора и при необходимости отрегулировать его подгибанием бокового электрода.

Величина зазора между электродами свечи зажигания непосредственно влияет на процесс поджига воздушно-топливной смеси в камере сгорания. Поэтому при неправильно выставленном зазоре, например слишком большом, увеличивается нагрузка на высоковольтную часть системы зажигания, что в большинстве случаев приводит к потере мощности двигателя и увеличению расхода топлива .

Какие свечи зажигания подходят для двигателя ЗМЗ-409 на УАЗ.

Основываясь на указанной выше расшифровке для свечи А14ДВР, делаем вывод, что для работы в двигателе ЗМЗ-409 подходят все свечи зажигания любого производителя, которые соответствуют следующим требованиям:

— резьба М14х1,25 длиной 19 мм. и с шестигранником свечи под ключ 16 или 21 мм. — калильное число соответствует цифре «14» свечи А14ДВР, это легко определяется по таблицам соответствия и взаимозаменяемости свечей зажигания разных производителей — тепловой конус должен выступать из корпуса свечи — в свече зажигания должен присутствовать встроенный резистор — искровой зазор должен быть в пределах 0,7-0,85 мм.

Свечи зажигания для УАЗ с двигателем ЗМЗ-409 в каталогах некоторых производителей.

На примере Denso находим в каталоге какие свечи зажигания подходят для двигателя ЗМЗ-409 на Уаз Хантер и Уаз Патриот:

Расшифровав цифры и буквы в названии свечей зажигания W16EPR-U и Q16PR-U мы и получим как раз те значения, которые соответствуют требованиям Заволжского моторного завода для двигателей ЗМЗ-409.

Что касается зазора между центральным и боковым электродами свечей Denso, то определить его очень просто. В стандартных, платиновых и иридиевых свечах зажигания Denso величина зазора свечи обозначается в конце ее маркировки после литеры — U. Например, U 5 — соответствует 0.5 мм, U 10 — 1.1 мм, U 11 — 1.1 мм, и так далее.

Если в маркировке классической свечи зажигания Denso на конце отсутствует расширение с буквой «U», то по умолчанию подразумевается, что выставленный зазор свечи равен 0.8 мм, что как раз подходит для двигателя ЗМЗ-409 Уаз Патриот и Уаз Хантер. Однако есть и исключения, у свечей Denso с маркировкой P16R, PQ16R, PQ20R выставлен зазор в 1.1 мм.

Таким же образом и по каталогам других производителей можно найти какие свечи зажигания подходят для двигателя ЗМЗ-409.

Свечи зажигания BRISK для Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер.

На рисунке ниже приведена нумерация свечей из каталога фирмы BRISK, именно эти свечи устанавливаются на автомобили УАЗ непосредственно на конвейере завода.

По каталогу находим какие свечи зажигания подходят для двигателя ЗМЗ-409. На Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер с двигателем ЗМЗ-409.10 Евро-2 подходит свеча зажигания LR17YC с шестигранником под свечную головку на 21 мм, а с двигателем ЗМЗ-40904 Евро-3 — свеча зажигания DR17YC с шестигранником под свечную головку в 16 мм.

На рисунке ниже приведена нумерация свечей из завода Энгельс. Опять же, легко находим какие свечи зажигания подходят для двигателя ЗМЗ-409. На Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер с двигателем ЗМЗ-409 Евро-2 подходит свеча зажигания А14ДВРМ или WR8DC+ с шестигранником под свечную головку на 21 мм, а с двигателем ЗМЗ-40904 Евро-3 — свеча зажигания АУ14ДВРМ или FR8DC+ с шестигранником под свечную головку в 16 мм.

Влияние искрового зазора свечей зажигания на исправность и работоспособность катушек зажигания.

На двигателях ЗМЗ-409, в системе зажигания которых используются двухвыводные 3012.3705 или 406.3705, наиболее частая причина выхода из строя этих катушек — перегрев или межвитковое замыкание их обмоток. Эти неисправности чаще всего возникают по причине чрезмерно больших искровых зазоров свечей зажигания или при наличии зазоров в соединениях высоковольтных проводов.

Для соединения катушки зажигания со свечами зажигания должны использоваться высоковольтные провода с распределенным помехоподавляющим сопротивлением. Общее сопротивление высоковольтного провода с учетом помехоподавляющего резистора в наконечнике должно быть в пределах 6 кОм.

Установка и момент затяжки свечей зажигания, вид свечи зажигания при превышении предписанного момента затяжки.

Интервал замены свечей зажигания на двигателе ЗМЗ-409.

Ульяновский автозавод рекомендует менять свечи зажигания через каждые 30 000 километров или каждые два года, смотря что наступит раньше. Учитывая, что срок службы свечей величина не постоянная и во многом зависит от различных составляющих: качества их изготовления, режимов эксплуатации двигателя, качества топлива и тому подобное, будет целесообразно заменять их каждые 10 000 — 15 000, а еще лучше раз в год, перед эксплуатации.

Менять свечи надо сразу комплектом и даже в том случае если внешне они выглядят вполне нормально. Цена комплекта из четырех свечей Denso Q16PR-U, которые как раз подходят для двигателя ЗМЗ-409, по состоянию на июль 2020 года составляет около 9-10 долларов. Эта не та сумма, которую жалко потратить ради какой то призрачной экономии.

Актуальные решения от известных производителей

В список моделей, которые подходят двигателям Евро 4, входят около 5-7 наиболее оптимальных вариантов. Какие бренды выпускают продукцию для УАЗ Патриота? Brisk, Finwhale, NGK, Bosch, Denso, Bugaets. Неплохие решения для Вашего УАЗ Патриота и их краткая характеристика:

• Brisk DR17YC – одна из бюджетных моделей. При функционировании заметна небольшая неустойчивость, хватает на 3000 км пробега.
• NGK BCPR6E – вариант, отлично показывающий себя на начальных этапах. Цена до 550 рублей.
• BOSCH Platinum Plus FR7DPX – свечи умеренного качества, которых хватает на длительный период. Отмечается хорошая мощность мотора. Единственный минус – трудноватый запуск двигателя.
• АУ 17 ДВРМ – комплектация, которой хватает как минимум на 4.500 км пробега. Свечи используются на 16-клапанных переднеприводных ВАЗ. Двигатель работает отлично. Задержки и подергивания в диапазоне 800-5000 оборотов отсутствуют. Отмечается оптимальная мощность мотора, стабильность и приемистость на низах.

Продукция была подобрана с учетом невысокой стоимости и умеренных эксплуатационных показателей.

Процедура замены свечей зажигания: рекомендации

Установка новой запчасти – процесс несложный, если все делать поэтапно. Процедура требует извлечения всех 4-х свечей. Для этого необходимо совершить следующие мероприятия:

• Найти наконечник с уплотнителем.
• Извлечь изделие при помощи свечного ключа.
• В случае обнаружения повреждений, дефектов заменить элемент.

При замене новой детали, необходимо обратить внимание на нагар на рабочей области. Черный налет указывает на то, что мотор работал на переобогащенной смеси. Светлый нагар свидетельствует о переобеденной смеси. Нормой является светло-коричневый оттенок. Такой налет говорит о нормальной работе двигателя.

Если из четырех элементов поврежден только один, следует заменить их комплексно.
