Данный метод представляет собой один из наиболее простых и быстрых способов замены обоих пыльников или одного из них. Так же при необходимости можно заменить смазку в ШРУСах или наружную гранату.

Необходимый инструмент: набор рожковых ключей (в т.ч. на 13 и на 17 по 2 шт.), плоскогубцы с изменяемым шагом или просто очень большие плоскогубцы, две плоских отвертки — средняя и тонкая, молоток 600-800 г, хорошая выколотка из мягкого металла или съемник ШРУСов, большие или среднего размера тиски (или помощник), смазка ШРУС-4, достаточное количество протирочного материала, полиэтиленовый пакет, подставка под нижний рычаг передней подвески. Желательно — смотровая яма.

Устанавливаем машину на ручник, нужно также установить любые противооткаты под задние колеса. Ослабляем гайки колеса, домкратим, снимаем колесо. Под нижний рычаг подставляем надежный упор (я использую стопку коротких досок). Опускаем домкрат, рычаг сжимается. Откручиваем гайки и вытаскиваем три болта крепления нижней шаровой опоры. Откручиваем нижнее крепление амортизатора и задавливаем его до отказа вверх:

(р

Через деревянный брусок сбиваем хромированный колпак ступицы. Откручиваем гайку ступицы, предварительно подставив под колесную шпильку упор (молоток, например), чтобы ступица не крутилась (ослабить гайку можно в самом начале, но колпак снимать не так удобно). Достаем конусную шайбу. Взявшись за низ тормозного диска, тянем его на себя и отводим в сторону, одновременно извлекая ось гранаты из ступицы. Освобожденный ШРУС кладем, как удобно, на нижнюю чашку.

Спускаемся в яму. Поворачивая ШРУС рукой, находим удобное положение для захвата выступов хомута плоскогубцами:

Сжимаем хомут и отверткой чуть отгибаем зацеп, снимаем. На корпусе гранаты и валу делаем метки (краской, или напильником — главное чтоб не затерлось), так чтобы потом вставить ШРУС так же, как было, хорошо запоминаем положение. Освобожденный пыльник максимально отодвигаем от гранаты.

Пальцем нащупываем проволочное стопорное кольцо внутри корпуса ШРУС а, оно в пазу у самого края, наощупь находим разрыв кольца, и поддев тонкой отверткой достаем:

За вал вытягиваем ШРУС из корпуса:

Если смазку менять не надо, можно стразу одеть на ШРУС полиэтиленовый пакет и обмотать во избежание выпадения шариков и попадания грязи (шарики держатся только за счет смазки).

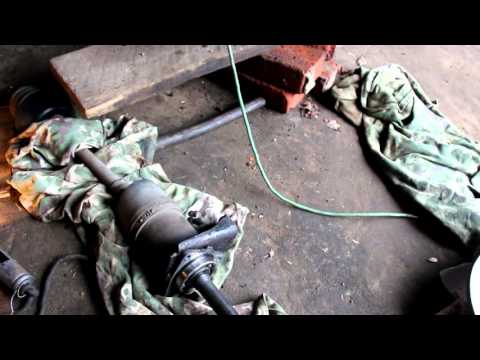

Выходим из ямы и аккуратно достаем освобожденную деталь:

Отмываем грязь. Снимаем оставшиеся хомуты и срезаем пыльники, которые надо заменить:

Пластмассовый кожух и пыльник наружной гранаты смещаем к внутреннему ШРУС у. Чтобы они далее не мешались, можно их завернуть в пакет и закрепить. Вал зажимаем в тисках наружным шарниром к низу, убираем излишки смазки.

Теперь нам нужно сбить или спрессовать с вала внутреннюю обойму в сборе с шарниром. Радиальные выступы, показанные отверткой — это и есть фигурная внутренняя обойма ШРУС а:

Теория. Внутренняя обойма ШРУС а фиксируется на валу двумя стопорными кольцами: наружным (на самом конце вала) круглого сечения; и внутренним, квадратного сечения (его немного видно на предыдущей фотографии между внутренней обоймой и валом). При сбивании, обойма конической выточкой должна сжать наружное кольцо, утопить его в проточку вала и продвинуться дальше. Если энергия удара будет недостаточна, кольцо опять разожмется и обойма вернется в исходное положение.

Демонтаж привода в сборе на автомобиле Нива 2121

Что касается порядка выполнения ремонта, то приведем основные моменты ниже:

1. Первым делом поднимаем автомобиль домкратом (также желательно, чтобы он находился на смотровой яме).
2. При помощи отвертки и молотка сбиваем защитный колпак гайки ступицы и откручиваем ее.
3. Ключом на 13 отворачиваем гайки крепления шаровой опоры к поворотному кулаку.

Теперь можно вынимать приводной вал из ступицы переднего колеса Нивы. А чтобы снять/заменить наружный ШРУС вынимаем стопорное кольцо.

Чтобы освободить внутренний, необходимо предварительно открутить три гайки крепления прижимной пластины.

• Затем поддеваем отверткой или острым зубилом пластину, и вытаскиваем внутренний ШРУС из корпуса редуктора переднего моста.
• Так как пространство между амортизатором и пружиной передней подвески минимальное, привод в сборе вытаскивать не очень удобно, поэтому его можно разъединить.
• При необходимости сбиваются дефектные ШРУСы и на их место устанавливаются новые в обратной последовательности.
• Обязательно необходимо нанести смазку, типа ШРУС, в каждую из гранат и надежно зафиксировать хомуты пыльников.
• Собранный привод устанавливается на Ниву в обратном порядке.

Нюансы демонтажа переднего приводного вала Нива

Чтобы ознакомится с трудностями которые вас будут поджидать когда придется снимать передний приводной вал смотрите видео:



Снятие приводного вала и замена внутреннего ШРУСа на Ниве или замена привода в сборе

ШРУСы на Chevrolet Niva: какие бывают?

Предназначение ШРУС на Шевроле Нива – равномерно передавать крутящий момент на ведущее колесо независимо от угла его поворота. По конструктивным особенностям детали бывают:

1. Внутренними.
2. Наружными.

Осуществить передачу вращения колесу одним ШРУСом на Нива Шевроле невозможно, поэтому их в приводе всегда пара. Более сильную нагрузку испытывает тот, который находится у коробки передач. Отличить его легко — он имеет большие по сравнению с наружным шарниром габариты. Наружный узел передаёт вращение на колесо. На его размеры также влияет ограниченность пространства в районе ведущего колеса.

Сколько стоит замена ШРУСа на Ниве

Цена новых приводов в сборе начинается от 3000 за один. Если рассматривать ШРУС по отдельности, то за внутренний придется заплатить от 900 рублей, а за наружный от 1600 рублей и выше. Окончательная цена зависит от места покупки и производителя.

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

Характерный хруст при движении с вывернутыми колесами; Рывки при разгоне; Увеличенная вибрация на ходу; Постукивания при преодолении неровностей.

Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.

Замена ШРУСа на ВАЗ 2114 и других ВАЗах с передним приводом

…и вынимаем их.

Сдвинув сепаратор,…

…и чехол шарнира.

Важно! Полная замена механизма требуется только в том случае, если стерлись его внутренние детали. Но чаще всего в ШРУС просто попала грязь или смазка требует замены. Потому не нужно спешить покупать новую деталь, ведь ремонт зачастую может обойтись намного дешевле.

Для начала следует приподнять автомобиль на домкрате и посмотреть, не треснул ли пыльник. Если в нем имеются видимые повреждения, то наверняка внутри собралось большое количество грязи, которая и будет вызывать неприятный хруст при поворотах и стартах с повернутыми колесами.

Как правило, в этом случае достаточно прочистить и промыть бензином внутренние детали, смазать их, и снова собрать воедино. Кроме смазки нужно будет еще поменять пыльники на новые. Но если долго эксплуатировать авто с грязью внутри ШРУСов, это может привести к их полному выходу из строя, именно поэтому при малейшем хрусте нужно сразу бить тревогу.

Как диагностировать износ шарниров

Существует проверенный способ диагностики износа шарниров. Для этого можно «стартануть» с вывернутыми колесами, если при этом ощутим явный хруст в передней части ходовой, значит, их придется менять. Для полной достоверности можно еще покрутиться на машине или стартовать со слегка повернутыми колесами.

Признаки износа будут видны, если поставить автомобиль на домкрат с той стороны, где слышен хруст. Затем нужно взяться рукой за привод и пошатать его в разные стороны. Если чувствуется значительный люфт – подшипники точно износились, и можно готовиться к покупке нового ШРУСа.

Важно! Замена ШРУСА на ВАЗ 2109 или любой другой модели переднеприводного авто – это не самая дорогостоящая процедура. Если долго ездить с изношенными подшипниками, могут выйти из строя другие, более важные и дорогие составляющие ходовой части автомобиля.

ПОДРОБНОСТИ: Замена салонного фильтра на Шевроле Круз

Какой выбрать

В зависимости от года выпуска Нива 2121 может комплектоваться ШРУСами на 22 или 24 шлица. До 2002 года был распространен первый вариант, после 2002 года – второй. По иной версии, 22-шлицовые «гранаты» были распространены вплоть до 2007 года.

Верный способ определить тип – снять конусную шайбу ступицы по посчитать вручную.

Опыт эксплуатации показывает, что «гранаты» лучшего качества для Нивы выпускаются именно АвтоВАЗом, также при уверенности в происхождении изделия имеет смысл обратить внимание на продукцию CORAM и Pilenga.

Снятие привода

Операцию по демонтажу приводных элементов возможна при наличии:

Домкрата; Чурбака; Балонного ключа; Ключей на 13, 17 и 23 (первые две разновидности в двойном количестве); Шлицевые отвертки; Выколотка; Приспособление для снятия хомутов заводского производства или сделанное из переставных клещей; Пыльники; Хомуты; Ступичная гайка; Смазка ШРУС-4М; Ветошь для вытирания смазки; Керосин.

На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.

Вывешивается колесо и демонтируется.

Нижний рычаг плавно опускается на крепкий чурбак.

Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.

Поворотный кулак закрепляется с помощью проволоки за подходящий выступ. Нижнее крепление амортизатора освобождается от рычага, после чего необходимо приподнять домкрат еще на несколько сантиметров вверх.

Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.

Замена пыльника привода на Ниве

Описываемый ниже метод позволяет не только заменить пыльники на шарнирах, на и заложить смазку, если ее недостаточно.

• гаечные ключи на 17,13;
• большие плоскогубцы;
• пара плоских отверток – одна побольше, вторая поменьше;
• молоток;
• выколотка из мягкого металла (если есть, то съемник ШРУСов);
• специальная смазка для шарниров;
• чистая ветошь.

Рваный пыльник
Поставьте автомобиль на смотровую яму, затяните ручной тормоз, включите первую или вторую скорость. Последующие шаги:

1. Ослабьте колесные гайки, поддомкратьте колесо и снимите его.
2. Под нижний рычаг, чтобы он сжался, поставьте небольшой чурбак и опустите домкрат.
3. Выверните гайки и вытащите 3 болта шаровой опоры.
4. Открутите снизу амортизатор и удавите его вверх.
5. Сбейте колпачок ступицы через деревянную прокладку.
6. Вытащите шайбу конусообразной формы, и, потянув тормозной диск на себя, отведите его в сторону.
7. Извлеките «гранату».
8. Спустившись в яму, поверните вал привода рукой, чтобы захватить плоскогубцами выступы хомута внутреннего ШРУСа.
9. Процарапайте метки на корпусе «гранаты» и приводном валу, чтобы поставить «как было».
10. Отодвиньте пыльник от гранаты.
11. Нащупайте стопорное кольца внутри шарнира и вытащите его при помощи плоской отвертки.
12. Вытяните шарнир: если смазку менять не предполагается, положите его в пластиковый пакет.
13. Сместите у наружной «гранаты» пластиковый кожух с пыльником в сторону внутреннего шарнира, чтобы не мешался.
14. Сбейте или воспользуйтесь съемником для извлечения обоймы.
15. Зажав устройство в тиски, вытащите оба стопорных кольца плоской отверткой.
16. Вытащите старый пыльник. Если будет закладываться новая смазка, все промойте.
17. Поставьте новый чехол и пыльник, заложите смазку в него и соберите узел в обратной последовательности.

Вместо штатных хомутов используйте винтовые: они удобнее и надежнее. Для промывки используйте керосин.

Разборка и обслуживание внутреннего ШРУСа

Когда внутренняя «граната» оказалась в руках, следует собрать выпавшие подшипники и поместить все элементы в ванночку с керосином, тщательно промыть от загрязнений и старой смазки.

Вал освобождается от стопорного кольца, удерживающего внутреннюю обойму шарнира, а также обоймы и сепаратора.

С помощью съемника или доработанных клещей стаскивается упорное колечко.

Сборка внутреннего шруса нива

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Самой распространенной проблемой трансмиссии на автомобилях Нива является выход из строя ШРУСов привода. Первые симптомы могут быть незначительными, в виде появления небольшого хруста в начале движения с вывернутым рулем.

Если во время не заменить ШРУС на Ниве, то последствия могут быть плачевными, вплоть до того, что во время движения у вас заклинит привод со всеми вытекающими последствиями. Чтобы этого избежать, необходимо своевременно производить замену шарниров, а также постоянно следить за наличием смазки в них.

Итак, для замены понадобится как минимум следующий инструмент:

• Головка на 13, 27 мм

Трещотка и вороток

• Удлинитель
• Молоток
• Зубило или отвертка плоская
• Домкрат
• Ключ баллонный

Разборка и обслуживание наружного ШРУСа

Аккуратно применяя выколотку и молоток по торцу обоймы, сбивается шарнир.

Следом с вала снимается стопорное кольцо.

И упорное колечко.

Все элементы промываются в керосине, очищаются железной щеткой.

Вывод

Зная особенности ШРУСа и то, как можно выявить его неисправность или произвести замену, вы можете справиться с такой работой и собственными силами, имея небольшой опыт в данной работе.

Слева Триалли, поставил и забыл. Справа Автовазовский. Начались тук-тук-тук при езде особенно вверх с выворотом вправо. Звуки усиливаются. Симптом известный, лезем менять. Краткая инструкция для тех кто еще сомневается менять шпильки в мосту на болты или не менять.

Снимаем колесо, откручиваем нижнюю шаровую, подходящим приспособлением вывешиваем кулак со ступицей-диском. Я использую ремень генератора от Нивы. Цепляю за крепление амма и за 2 шпильки на ступице.

На шрусе откручиваем гайку, снимаем гровер чтобы высвободить больше длинны резьбы, накручиваем гайку обратно. Закручиваем сверху еще одну гайку и зажимая гайку на гайку выкручиваем шпильку. Я попробовал, получается, даже на верхней гайке на половину закрученной. Фото для примера. Либо можно накрутить одну гайку и молотком осадить резьбу на конце шпильки. Заплюснутая резьба не даст скрутиться гайке и выкрутиться шпилька.

Читать дальше: Мицубиси аутлендер отзывы владельцев все минусы 2017

Выкручиваем болты крепления ушей.

Откручиваем лыжу от стабилизатора. Кардан не трогаем.

Откручивание левого уха и лыжи нам нужно для того чтобы немножко можно было покрутить мост при вытаскивании шруса. Проворачиваем по оси вверх правое ухо. Чтобы не мешал привод его можно снять. Для этого нужно расстегнуть хомут, снять пыльник с гранаты. Внутри по краю гранаты есть стопорное кольцо. Поддеваем его, вытаскиваем. Теперь аккуратно вытаскиваем за привод внутреннюю часть и кладем ее аккуратно на нижнюю чашку. Одеваем любую перчатку на гранату с шариками чтобы не разлетелись и не испачкались и вытаскиваем между аммортизатором и пружиной. Если шрус трипоидный, то просто вытаскиваем его обернув чем-нибудь от запачкивания.

Вытаскиваем шрус, смещая мост немного по часовой стрелке если смотреть сверху и немного вниз.

На разбор у меня ушло около получаса. Всем удачи на дороге и вне дорог и тишины в машинах)

зы. сборка в обратной последовательности. На место выкрученных шпилек отлично подходят длинные болты от шаровых.

О ШРУСах водители и не слышали до тех пор, пока на дорогах не появились автомобили с приводом на передние колёса. Прежде крутящий момент колёсам от силового агрегата передавался через карданный вал. При переднем приводе ведущие колёса должны поворачиваться — при наличии кардана это невозможно.

Для передачи крутящего момента и разработали ШРУС (расшифровывается как шарнир равных угловых скоростей). Шарнир стоит и на популярной в России модели Chevrolet Niva.
