Пожалуй, все владельцы дизельных автомобилей, хорошо знакомы со свечами накаливания. Эти небольшие «помощники» обеспечивают надежный запуск мотора, особенно в условиях отрицательных температур. Однако для их правильной работы, необходимо следить за состоянием релей свечей накаливания. Постараемся разобраться, что это такое, а также как проверить и заменить реле.

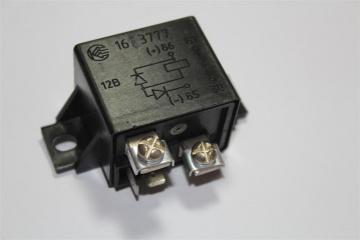

Что такое реле свечей накала?

Прежде чем узнать, что такое реле, необходимо разобраться в принципе работы свечей накаливания двигателя. Всем известно, что в бензиновых моторах для воспламенения рабочей смеси применяется специальное устройство – свеча зажигания, которая создает искровой заряд в определенные моменты времени. В дизельных моторах такое устройство отсутствует, так как воспламенение смеси осуществляется непосредственно на стадии сжатия самопроизвольно. Однако чтобы сделать этот процесс бесперебойным, необходимо вначале подогреть смесь до требуемого состояния. Для этого используются свечи накаливания дизельного двигателя. На контакты свечей поступает ток определенной величины, с помощью которого происходит нагрев спирали. Тепло, выделяемое со стороны спирали направляется во впускной коллектор и цилиндры, обеспечивая подогрев смеси до необходимой температуры.

В процессе повышения температуры двигателя, происходит повышение температуры смеси, лишние градусы для которой – это воспламенение смеси еще до попадания в цилиндр двигателя, что приводит к неэффективной работе двигателя или вовсе его отказу. Чтобы этого не произошло, свечи накаливания меняют свою температуру, поддерживая ее в определенных пределах. Именно для этого и предназначено реле свечей накаливания.

Реле представляет собой устройство, которое замыкает или размыкает электрическую цепь в зависимости от изменений контролируемой величины. В данном случае, реле на время подает ток на свечи накаливания и перекрывает его, давая свечам «остыть». После этого, цикл снова повторяется до тех пор, пока мотор не остановится.

Вполне логично, что при неисправности данного реле, перестанут работать и свечи накаливания. А это значит, что топливо не получит нужной температуры и будет сгорать не эффективно, что приведет к потере мощности и перерасходу топлива. А потому, данное устройство нужно поддерживать в рабочем состоянии. Предположим, что мы сомневаемся в его работоспособности и нам нужно его проверить. Самое время узнать, как это сделать.

Как визуально проверяют свечи накаливания

При вывернутых свечах можно также определять их работоспособность. Для этого вывернутые свечи устанавливают на общей шине, при этом их концы должны быть направлены вверх. Корпус каждой свечи с помощью проводов с большим сечением замыкают на «массу», включают зажигание и свечи начинают нагреваться, и визуально по нагреву определяют их состояние. Неисправная свеча светится слабее остальных… Более точную проверку вывернутых свечей выполняют на тестерах.
Следующий метод тоже визуально определяет работоспособность свечей. В этом случае за их работой наблюдают при включении системы через резьбовое отверстие снятой форсунки. Если одна либо несколько свечей не светятся или имеют меньшую яркость, чем другие, необходимо проверить их электрические соединения, а затем значения сопротивления.

Если в свечах накаливания обгорели сердечники, значит, неисправны форсунки, так как сами свечи не могут быть причиной неисправности. Свечи с перегоревшими сердечниками заменяют, а форсунки проверяют.

Где находится реле свечей накала, как его проверить и поменять?

Так как данное реле – это электрическое устройство, процесс его проверки заметно упрощается. Для этого вам понадобится мультиметр. Вначале необходимо найти данное реле. Оно может быть выполнено в виде отдельного блока или коробки, которая крепится к кузову автомобиля. Место крепления к кузову называется «массой».

Через это соединение происходит питание от «минусовой» клеммы. Все остальные концы являются плюсовыми. Дополнительную информацию по специальным клеммам реле получает из блока управления двигателем. Блок обрабатывает информацию с температурных датчиков и создает необходимый импульс на вход реле, что и вызывает его замыкание и размыкание. Это указывает на то, что к реле подключается дополнительный пакет проводов.

Проще всего, найти это реле можно по проводам, выходящим из свечей. Далее переключите мультиметр на измерение напряжения и измерьте его при включенном зажигании на выходе реле. Для этого один из щупов прижимается к клеммам, выходящим на свечи накаливания, а другую к кузову автомобиля. Напряжение на выходе должно быть не менее 12 вольт. В крайнем случае, замерьте напряжение на клеммах аккумулятора, и если там получается 12 и более, а на реле 11, то оно считается неисправным. Другой способ проверки – это измерение сопротивления между клеммами реле. Делается это индивидуально для каждого вида устройства, так как нормативные значения сопротивлений могут различаться.

Существует и другой – косвенный способ проверки. Для этого свечи выкручиваются, к ним присоединяют провода с реле и включают зажигание. Если свечи начинают греть, то реле считается исправным. В противном случае, неисправны либо свечи, либо само реле.

Чтобы поменять реле, необходимо вначале снять с него провода, ведущие с электронного блока управления и на свечи накаливания. Затем выкручивается его крепление. После этого, место соединения с «массой» нового реле с кузовом тщательно очищается, и на место старого устанавливают новое устройство.

Перед снятием штекеров необходимо запомнить их место установки, иначе есть риск собрать устройство неправильно, из-за чего можно испортить работу, как реле, так и свечей накаливания. Чтобы лишний раз не лезть под капот, рекомендуется также заменить и свечи.

На этом проверка и замена реле свечей накаливания завершена. Как видите, это не сложная процедура и вполне выполнима собственными силами. Желаем вам удачи на дорогах!

Проверка свечи накала лампочкой

Чтобы проверить подачу тока, нужно подключить контрольную лампочку между свечой накаливания четвертого цилиндра и «массой» автомобиля. Если при включенном зажигании лампа не загорается, следует проверить проводку. Замок зажигания включенным более 15 с держать нельзя.Чтобы проверить свечи накаливания, необходимо снять с них провода, подключить контрольную лампу к положительному полюсу аккумулятора и к каждой свече последовательно. Если лампа горит, свеча исправна. Если лампа не горит, свечу нужно заменить.

Завинчивая новые свечи, нельзя превышать момент затяжки, так как можно свечу повредить. На свечу не должно попадать дизельное топливо или масло для двигателя.

Как проверить свечи накаливания своими силами?

Сделать диагностику можно как на СТО, так и самостоятельно, для этого вам понадобится только клещевой амперметр. Действовать необходимо следующим образом. Первым отсоединяется питающий привод, идущий к положительному контакту конкретной свечи, этот привод необходимо подсоединить к «плюсу» амперметра. Второй полюс амперметра соединяется с положительным контактом самих свечей. Включается система, определяется сила тока. Так как каждая участница работы мотора потребляет приблизительно по 12 А, следовательно в сумме должно быть 48 А, если это значение меньше, значит есть неисправности.

Существует еще один способ, как проверить свечи накала в вывернутом состоянии. Извлеченные свечи следует установить на общей шине, концами вверх, и посредством проводов большого сечения корпуса каждая из них замыкается на «массу». Затем включается зажигание, и визуально определяется их состояние (появившаяся искра обозначит неисправность). С помощью мультиметра или же других специализированных приборов можно проверить сопротивление свечей накаливания, оно должно быть менее 5 Ом, если же его значение стремится к бесконечности, значит, неисправна нагревательная спираль.

Схема подключения свечей накаливания и признаки неисправности

В принципе, их можно сравнить с электронагревателем. Стержень свечи расположен в предкамере таким образом, что его кончик находится прямо на границе завихрения рабочей смеси, создаваемого форсункой. Схема подключения свечей накаливания обеспечивает автоматическую подачу электрического тока, сразу же после поворота ключа зажигания в рабочее положение. Они нагреваются сами до очень высокой температуры и, соответственно, прогревают камеру сгорания, а также попадающий в нее воздух.

За их правильное функционирование отвечает блок управления свечами накаливания. Алгоритм его работы заключается в следующем: после поворота ключа свечи подключаются непосредственно к аккумулятору, в это же время на щитке приборов загорается соответствующая лампочка, спустя некоторое время предварительного разогрева эта лампа гаснет, что свидетельствует о полной готовности движка к запуску.

Первым признаком того, что в системе электроподогрева произошел сбой, является неработающий индикатор. Это может свидетельствовать о выходе из строя предохранителя либо же датчика температуры. Длительное же горение индикатора говорит о необходимости заменить тепловой выключатель, и если это проигнорировать, то может перегореть тепловой штифт, и тогда уже понадобится замена свечей накаливания. Правда, индикатор иногда может и не просигнализировать о возможной поломке.

Также явным признаком того, что какая-то свеча начинает «шалить», является проблемный запуск двигателя. И в этом случае срочно необходима проверка свечей накаливания.

Свечи накаливания: дизель и бензин – в чем разница?

Итак, как известно, дизельный движок отличается от своего карбюраторного прототипа. Ведь во втором случае происходит самовоспламенение. При забросе топлива всасываемый воздух, сжимаясь, нагревается до 700-900 °С, как раз это и приводит к самовозгоранию. В силу того, что дизельный двигатель устроен иначе, чем бензиновый, принципы их работы также отличаются. В бензиновом моторе возгорание происходит от искры, а вот моторе с дизельным топливом – от сжатия. Для того чтобы топливо воспламенялось, его необходимо подогреть.

В летний период это не составит никакого труда, так как довольно тепло, а вот при морозе и в случае запуска «на холодную» нужно обеспечить дополнительный прогрев в камере сгорания. В каждую из камер ввинчивают по свече накаливания. В тот момент, когда через спиральный резистор проходит электрическая энергия, нагревая его до температуры в 100 °С, происходит возгорание. Таким образом, можно сказать, что свеча накаливания в дизельном двигателе привела к самозажиганию дизельного топлива.

Свечи в дизеле не служат в качестве источника искры для воспламенения горючей смеси, они нужны лишь для ее подогрева.
