Для чего проводят регулировку фар

Возможность движения в темное время суток на автомобилях обеспечивается оптическими элементами, которыми оборудована передняя часть авто – фарами.

Основной задачей этих фар является освещение пути впереди и частично сбоку автомобиля.

У многих современных моделей в комплектацию входят и дополнительные осветительные приборы – поворотники, дневные ходовые огни. Хотя изначально все фары включали в себя только основной свет и габаритные огни.

Основной свет и обеспечивал освещение дороги, при этом он бывает двух типов: дальний и ближний.

При дальнем освещении пучок света идет в горизонтальном направлении, обеспечивая максимальную возможное освещение дороги впереди.

Когда нужно выполнять такие работы

С завода все автомобили идут с уже отрегулированным положением света фар. И если автомобиль эксплуатируется в обычном режиме, то никакого вмешательства в положение фар не требуется.

Однако следует учитывать, что заводская регулировка делается при средней загрузке автомобиля.

Если же машина часто используется с максимально нагрузкой, которая обычно приходиться на заднюю ось, то передок авто, естественно, задирается, изменяя направление света – он начинает светить вверх.

Замена перегоревшей лампочки основного света тоже может повлиять на положение светового пучка.

Еще больше это касается самой фары – замена стекла или самого светового прибора, если штатные были повреждены.

В общем, не только повреждение фары, а даже перегруз машины ведет к тому, что требуется регулировка света фар.

Данные работы сводятся к изменению положения оптического элемента фары, включающего лампу и отражатель, в горизонтальном и вертикальном направлениях.

Дополнительные осветительные приборы в оптический элемент не входят, поэтому регулировка на них никак не влияет.

На специализированных СТО регулировку положения света фар производится с использованием специальных передвижных оптических приборов.

Данная операция не особо затратная, но далеко не все станции обслуживания имеют в наличии такие приборы.

Что потребуется для выполнения работ?

Существует также возможность и самостоятельной регулировки положения света, причем особого оснащения не требуется. Достаточно поставить авто на ровную площадку перед стеной — так называемая регулировка по экрану.

Особенность данной регулировки сводиться к правильной подготовке машины и соблюдения определенной технологии.

Автомобиль подготовить к данной операции не так уж и сложно – нужно всего лишь обеспечить рабочую нагрузку на оси последнего.

Его нужно заправить, при этом заполнение бака должно быть больше половины.

Следует проверить и давление шин – оно должно быть одинаковым во всех колесах и соответствовать норме.

Если авто большую часть эксплуатации является загруженным, то нужно обеспечить дополнительный вес в багажнике.

Также необходимо кого-то посадить за руль, или обеспечить вес на водительском сиденьи, примерно равный весу самого водителя.

Что касается площадки, на которой будет производиться регулировка, то она должна быть ровной.

Проверить это можно простейшим путем – поставить машину на площадку, а затем замерить высоту от пола до нижней кромки фар – если значительного перепада нет, площадка подойдет.

Стена впереди авто должна быть строго вертикальной. Если неровности стены очень явны, то к ней можно поставить лист фанеры.

Специального инструмента в нашем случае не потребуется.

Но встречаются и исключения, к примеру, на ладе Гранта для регулировки фар применяется шестигранный ключ на 6.

На других моделях может понадобиться не большая отвертка.

Такие неприятности могут встречаться часто поэтому предварительно изучите руководство по эксплуатации.

Процесс регулировки

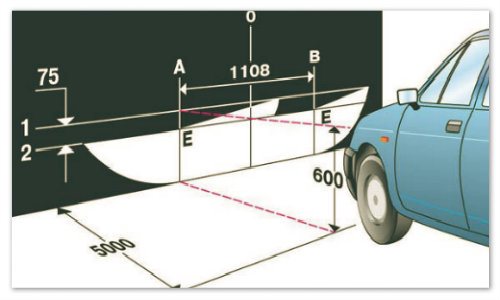

Для легковых автомобилей существует единая схема регулировки, которую можно легко найти в Интернете. Схему желательно распечатать или начертить на листке, чтобы можно было использовать ее при переносе чертежа на экран.

Для начала отбейте на экране горизонталь на уровне центра ваших фар. Это будет горизонт, от которого нужно отталкиваться при выставлении света.

Затем заставьте ваш автомобиль светить ближним светом на экран. Затем с помощью регулятора выставьте свет фар следующим образом:

• верхняя граница света левой фары должна быть ровно на 7.5 сантиметров ниже горизонта;
• отхождение света вбок отрегулировать не выйдет — этот параметр у каждого авто разный;
• правую фару сначала выставляем также, как левую;
• затем с помощью манипуляций регулятора нужно довести крайнюю точку света правой фары до линии горизонта.

Таким образом, мы получим отличное освещение дороги, особенно в зоне пешеходов и велосипедистов. Левая же фара не будет слепить встречных водителей, за что они вам будут очень благодарны.

Также учтите, что регулировать свет фар нельзя в пустом автомобиле. В багажнике должен присутствовать определенный вес, который вы обычно возите (например, ящик с инструментами, огнетушитель и прочие принадлежности). Иначе угол наклона фар изменится, как только эти вещи вновь попадут в багажник. Также стоит посадить за руль человека с весом примерно таким же, как у вас.

Регулировка света фар ВАЗ-2107

Далее рассмотрим возможность регулировки света фар на разных авто. Начнем с отечественной классической модели ВАЗ-2107.

У данной модели с внутренней стороны фары, то есть в подкапотном пространстве имеются два винта регулировки светового пучка – в горизонтальном и вертикальном направлениях.

Эти винты располагаются в верхней части фары.

Из оснащения понадобиться всего лишь:

1. Лист фанеры размером не менее 2 м в ширину и 1 м – в высоту;
2. Рулетка не менее 5 м;
3. Маркер;
4. Ровная деревянная планка длиной 2 м.

Итак, машина поставлена на площадку и располагается горизонтально относительно пола, расстояние до стены должно составлять 5 м.

1. К стене ставится фанерный лист, а далее на нем производится разметка;
2. Вначале наноситься горизонтальная линия по всей длине листа на высоте, соответствующей высоте центра фар над полом. То есть, замерить рулеткой расстояние от пола до центра фары и сделать это надо на обеих фарах.
3. Далее это расстояние нужно отложить на листе фанеры, сделать пометки, а после при помощи деревянной планки провести линию соединяя метки по всей ширине листа.
4. Затем необходимо провести еще одну горизонтальную линию по всей ширине – ниже на 75 мм от первой.
5. После наноситься три вертикальные линии. Сложнее всего нанести центральную – она должна соответствовать центру автомобиля.

Распространенные неисправности фар

Не только на семерке, но и прочих моделях авто возникают разные неисправности, связанные с оптикой. При возникновении поломок их надо попытаться устранить как можно быстрее. Одной из самых простейших поломок является перегорание ламп, в результате чего снижается видимость дороги или вовсе исчезает. Продолжать движение с неисправными фарами строго противопоказано, поэтому рассмотрим, какие еще виды неисправностей возникают с фарами:

1. Повреждение стекла — причинами чаще всего является камешек, который вылетает из-под колес встречно проезжающих или обгоняющих транспортных средств. Стекло необходимо обязательно заменить, так как через трещину может внутрь попасть вода, которая поспособствует перегоранию лампочки.
2. Выход из строя лампы, а точнее перегорание на ней нити накаливания. Если перегорает лампочка, то ее следует заменить. На семерке устанавливаются лампы с двумя нитями накаливания, которые отвечают за работу дальнего и ближнего света. Как правило, лампы перегорают поодиночке, поэтому всегда есть возможность добраться домой с одной исправной фарой.
3. Неисправность стеклоочистителей — на некоторых семерках может быть установлен механизм очистки стекол фар(дворники). Эти очистители позволяют всегда поддерживать стекла прозрачными, что положительно влияет на свет фар.

Если не горят обе фары на ВАЗ 2107, то не стоит торопиться разбирать их. Для начала надо проверить исправность предохранителей, а также реле и проводки.

Особенности блока оптики

Передняя оптика на ВАЗ 2107 представлена в виде пластикового корпуса, внутри которой расположен отражатель и стекло. Стекло выполняет не только защитную опцию, но еще и обеспечивает правильное светоотражение на дорожное полотно. Лицевая сторона имеет прямоугольную форму, и сверху стекла, некоторые владельцы семерок устанавливают пластиковые накладки.

Отличие между пластиком и стеклом является существенным, но оба они имеют свои достоинства и недостатки. К примеру, на стекле не остается царапин, как на пластике, что влияет на качество светового отражения. Пластик в свою очередь более устойчив к механическому воздействию, поэтому при попадании камня, он не разрушается, и защищает от удара стекло. В блок-фарах располагаются лампы ближнего и дальнего света типа АКГ 12-60+55 с цоколем H4. Кроме основного света, в блок фаре также располагаются лампы габаритных огней и поворотников.

На рисунках показаны следующие элементы:

1. Регулировочный винт светового потока в горизонтальном направлении.
2. Крышка закрытия фары.
3. Колодка для подключения питающих проводов.
4. Установочный винт.
5. Регулировочный винт вертикального направления.

Читать дальше: Что делать если зажигалка не работает

Блок фары на семерках имеют механизм регулировки направления светового луча. В действие механизм приводится за счет специального регулятора гидрокорректора, который находится в салоне автомобиля. Этот регулятор имеет 4 положения, что позволяет контролировать направление светового потока в зависимости от загруженности автомобиля. С внутренней стороны блок фары имеется крышка, которая предназначена для быстрой замены перегоревших ламп.

Регулируем фары на ВАЗ 2107

Кроме регулировки фар при помощи регулятора в салоне, владельцы ВАЗ 2107 должны настраивать их в зависимости от типов ламп, применяемых для освещения. Чтобы правильно отрегулировать фары на ВАЗ 2107 своими руками, понадобится придерживаться следующего алгоритма действий:

1. Для начала надо машину поставить на ровной горизонтальной поверхности. Причем устанавливать авто надо строго на расстоянии 5 метров от вертикальной плоскости. Перед проведением настроечных работ нужно убедиться в том, что давление во всех шинах соответствует норме.
2. Нагрузить автомобиль. Для этого необходимо заправить полный бак, а также посадить в салон 2-3 человека, чтобы нагрузка составила не менее 120-150 кг. Вместо пассажиров, можно использовать тяжелые предметы.
3. На поверхности вертикальной плоскости надо нанести специальную разметку, по которой и выполняется процедура регулирования. Схема такой разметки показана ниже.
4. Сначала надо прочертить вертикальные линии — осевую и линии А и В. Данные линии должны быть симметричными с осевой. Далее требуется найти высоту h, которая соответствует расстоянию от земли до центра фары. Чертится горизонтальная линия, а затем параллельная ей, расположенная ниже на 75 мм.

При выполнении настроечных работ необходимо учитывать немаловажный нюанс — регулировку каждой фары следует проводить по-отдельности. Чтобы это реализовать, потребуется одну фару прикрывать материей. Кроме того, настройку нужно выполнять преимущественно в темное время суток, когда отчетливо виден световой пучок.

В завершении нужно отметить, что настройка такого типа выполняется исключительно для себя, и если вы собираетесь на техосмотр, то лучше обратиться в специализированную станцию техобслуживания.

Дорога перед автомобилем в темное время суток должна хорошо освещаться, при этом водители встречных машин не должны быть ослеплены фарами. Как правильно выполнить регулировку фар на ВАЗ-2107, чтобы они светили в соответствии с нормами? Об этом пойдет речь в данной статье.

Регулировка направления светового пучка на ВАЗ-2114

Последовательность самостоятельной регулировки света фар идентична для многих автомобилей. Но габаритные размеры самих моделей транспортных средств влияют на разметку, наносимую на фанерный лист.

Так, на модели ВАЗ-2114 последовательность работ та же – авто ставиться на ровную площадку перед стеной с прислоненным к ней фанерным листом.

Нанесение первой горизонтальной линии и центральной вертикальной выполняется точно так же, как и на ВАЗ-2107. А вот нижняя горизонтальная линия для этого авто наносится на расстоянии 65 мм.

Также расстояние между центрами фар у ВАЗ-2114 составляет 964 мм, поэтому две боковые вертикальные линии проводятся на удалении от центральной в 481 мм.

Это и все нюансы, которые следует учитывать при регулировке фар на ВАЗ-2114.

Все регулировочные работы на этой модели производятся тоже регулировочными винтами, расположенными с тыльной стороны фары.

Как самостоятельно отрегулировать фары на ВАЗ 2107

Ездить в ночное время на машине с неотрегулированными фарами также опасно, как и эксплуатировать автомобиль без света. Ночью при движении водитель должен хорошо видеть дорогу, так как от этого зависит не только его жизнь, но и безопасность других участников движения. Чтобы повысить безопасность передвижения в ночное время суток, нужна регулировка фар на ВАЗ 2107, и сделать это может каждый владелец этого транспортного средства.

Chevrolet Lacetti

Рассмотрим и самостоятельную регулировку света фар на автомобиле зарубежного производства – Chevrolet Lacetti.

Последовательность регулировки для этой машины осталась прежней. Все нюансы снова сводятся к правильности нанесения разметки на фанерном экране.

Данное авто также ставится на ровную площадку перед стеной на удалении от нее в 5 м.

Chevrolet Lacetti должно быть снаряженным, с заправленным баком и помощником на водительском сиденье.

Корректор фар нужно перевести в положение «0», соответствующее незагруженному авто.

Далее наносятся на фанеру вертикальная центральная линия и горизонтальная линия, соответствующая уровню горизонтального положения фар.

От горизонтальной линии ниже тоже проводиться еще одна линии, на расстоянии 65 мм. А вот боковые вертикальные линии наносятся на удалении от центральной в 637 мм.

Вообще расстояние между центрами фар у Лачетти составляет 1275 мм, но при регулировке особая точность не нужна.

Остальные работы проводятся идентично – вначале регулируется одна фара, путем совмещения границ и центра светового пуска с линиями и пересечениями их на фанерном экране, а затем вторая.

Особенностью данной модели является положение регулировочных винтов – они находятся не с тыльной стороны фары, а в верхней.

Регулировка противотуманных фар

Противотуманные фары регулировать значительно проще. Выполняется регулировка таким же образом, только расстояние между верхней границей светового луча и горизонтальной линией должно быть порядка 5 сантиметров. Четких рекомендаций на этот счет не существует.

Отрегулировав правильно противотуманные фары, вы получите следующие преимущества:

• фары начнут лучше выполнять свои задачи, служа габаритными огнями во время тумана;
• свет фар будет одинаково направлен, что улучшает эстетически вид автомобиля;
• качество освещения дороги улучшится.

В целом регулировка противотуманных фар вызывает меньше сложностей, чем выставление правильных углов головного света. Но повозиться с ними придется, ведь регулировать можно лишь механическим путем, то есть с помощью изменения крепления фар к бамперу.

Гранта, Приора

В современных отечественных авто ВАЗ «Гранта» и ВАЗ «Приора» порядок выполнения регулировки фар не отличается. А из нюансов следует отметить расстояние между горизонтальными линиями, для этих авто оно составляет 75 мм.

Также к регулировочным винтам у «Гранта» можно добраться через специальные отверстия, а сами винты расположены под углом.

Регулировка осуществляется при помощи шестигранного ключа на 6.

У «Приора» же винты располагаются вверху фары.

В целом, регулировка света фар для всех авто производится одинаково, учитывать следует только определенные габаритные характеристики самой модели и расположение винтов регулировки.
