После того как ремень натянут надо надевать его кожухи. Но перед этим надо поставить на место шкив виско-муфты. После установки шкива виско-муфты ставим нижний кожух ремня ГРМ, потом средний, в конце уже левый и правый.

Установка поликлинового ремня

Все еще проще чем с ремнем ГРМ

1. Шкив виско-муфты уже стоит

Устанавливаем шкив-гаситель кол****ий (это тот что на КВ)

Выкручиваем стопор КВ и ставим на место заглушку

Ставим натяжитель поликлинового ремня

Если натяжитель в расслабленном состоянии, то надо его повернуть и зафиксировать в этом положении стальным стержнем

Я снимал также шкив насоса ГУР, возвращаем его обратно

Надеваем ремень и вытаскиваем стопор из натяжителя поликлинового ремня

Далее прикручиваем на место виско-муфту с вентилятором

Дальше заливаем масло, если сливалось, проверяем уровень ОЖ и помоляся запускаем. Если все ок, то собираем взад морду, надеваем бампер

Тут мне стало интересно посмотреть как крутится ремень ГРМ и я с запущеного двигателя снял левый кожух ремня ГРМ, дурная голова рукам покоя не дает называется. Один из зацепов кожуха попал между ремнем и задней частью кожуха. На ремне остался след типа как на лице от подушки. Но в принципе оболочка не порвалась и не повредилась. По этому решил пока понаблюдать, а там видно будет.

Из спец инструмента использовал аналоги оригинального от LICOTA:

По цене инструмент вышел в районе 7200 с бесплатной доставкой по Москве

Пара слов по диагностике.

У меня 2.4 APS с электронным дросселем. ELSA говорит, что в моем случае фазы ГРМ диагностируются на горячий двигатель (>80 градусов) в 90 группе. По 2,3,4 окошку. Которые показывают соответственно статус управления фазами (выкл,вкл), фазы в правой голове (1-3 цилиндры), фазы в левой голове (4-6 цилиндры). Проверяется сначала на месте, потом в движении. На месте управление фазами должно быть ВЫКЛ, в сами фазы в диапазоне от -3 до 6. В движении, фазы включатся (как я понял, при увеличении нагрузки. На месте проверить не получится, только в движении) и значение должно быть в диапазоне 16-26. Если при включенном управлении фазами до 16 не доходит, значит привет ГНЦ.

Audi A6

Первый автомобиль под маркой Audi A6 появился в 1994 году, он пришел на смену ранее выпускавшейся модели Ауди 100. Новый авто получил индекс C4, производился в кузовах седан и универсал с заводским обозначением 4A. Второе поколение Audi A6 выпускалось с 1997 по 2004 год, оно получило индекс C5, обозначение кузова – 4B. В линейке силовых агрегатов данной модели присутствуют бензиновые двигатели:

• четырехцилиндровые рядные – 1.8/ 2.0 л;
• шестицилиндровые V-образные – 2.4/ 2.7/ /2.8/ 3.0 л;
• восьмицилиндровые V-образные – 4.2 л.

Замена ремня ГРМ на двигателе 2.4 л (бензин)

Ремень газораспределительного механизма на автомобиле Ауди А6 (1997-2004) следует менять вместе с натяжными роликами, также при этом не будет лишним заменить и водяной насос. Поэтому, прежде чем приступить к работе, нужно заранее купить все детали. Сама по себе работа по замене является сложной и трудоемкой, поэтому при самостоятельном ремонте необходимо рассчитывать свои силы:

• иметь неплохие слесарные навыки;
• быть технически грамотным;
• обладать такими важными качествами как аккуратность и внимательность.

Еще один нюанс – при такой сложности операции следует пользоваться специальными приспособлениями и съемниками, и если специнструмента нет, то такую работу самостоятельно все же проводить не следует. Рассмотрим, как замена ремня ГРМ Ауди А6 С5 2.4 выполняется мастерами в автосервисе. Чтобы добраться до ремня ГРМ, производим разборку:

• ставим машину на автомобильный подъемник;
• снимаем передние колеса;
• демонтируем оба подкрылка спереди;
• снимаем бампер, для этого сначала отворачиваем крепления под подкрылками (по 3 шт. с каждой стороны), затем демонтируем нижние решетки (на противотуманных фарах). Полностью раскрутив все крепления, подаем бампер вперед, сдергиваем провода с ПТФ и убираем его в сторону, чтобы он не мешался. Некоторые мастера также демонтируют фары для удобства – снять их недолго;
• снимаем с креплений радиатор кондиционера и на трубках отводим его вниз;
• снимаем переднюю часть кузова («телевизор»), сливаем тосол, демонтируем основной радиатор, теперь спереди ничего не мешает добраться до деталей газораспределительного механизма;
• ослабляем натяжное устройство, демонтируем приводной ремень, снимаем узел натяжки;
• чтобы удобно было работать, нужно снять вискомуфту. Она демонтируется с помощью ключа на 32 и специнструмента:
• чтобы добраться до ремня ГРМ, снимаем защитные кожухи, они крепятся на защелках;
• затем крутим по часовой стрелке коленчатый вал до совпадения меток;
• чтобы распредвалы зафиксировались с помощью приспособления, необходимо их выставить так, как показано на рисунке снизу;



• устанавливаем специальное приспособления для фиксации распредвалов;
• зафиксировав коленвал от проворачивания (вместо датчика необходимо будет установить специальное приспособление), откручиваем болт, а затем демонтируем шкив к/вала
• на всякий случай для контроля ставим метку белой краской на шестерне к/в;
• ослабив натяжной ролик, снимаем зубчатый ремень, затем демонтируем водяной насос и натяжные ролики;
• установка ремня и всех деталей выполняется в обратном порядке, натяжка ремешка производится с помощью шестигранника с динамометрическим ключом движением против часовой стрелки.

Для выполнения такой работы используется специальный инструмент производство Licota.

Перечень работ по замене цепи ГРМ Ауди

Устранение любой из перечисленных неисправностей обходится дорого. Именно поэтому так важно производить своевременную замену цепи ГРМ Ауди 2,0 TFSI. Превышение указанных производителем сроков эксплуатации детали недопустимо! Правильное обслуживание двигателя и использование качественного моторного масла позволяют избежать и критических неисправностей, и непредусмотренных затрат на ремонт автомобиля. При появлении посторонних шумов в районе привода, следует немедленно посетить автосервис и произвести необходимые проверки. Выход из строя даже одного компонента может негативно повлиять на работу всей системы в целом. Перечень необходимых работ включает в себя замену всех деталей привода:

• Цепи ГРМ
• Приводных звёздочек — в том случае, если их зубья изношены
• Успокоительных планок
• Натяжителей цепи

Всех прокладок и сальников, касающихся работ по замене цепи.

Замена отдельных компонентов не решает проблемы. Только установка всех перечисленных деталей может гарантировать нормальную работу газораспределительного механизма двигателя Audi 2,0 TFSI/ TSI в течение положенного срока.

Замена ремня ГРМ на моторе 2.5 TDI (турбодизель)

Для замены ремня ГРМ на дизельном моторе также необходимо приготовить все необходимые детали, и лучше сразу заменить:

• ролики (обводные и натяжной);
• приводные ремни;
• водяной насос.

Если после замены деталей ГРМ зашумит или потечет помпа, затем всю работу придется делать заново, а она здесь очень трудоемкая.

Процесс замены деталей ГРМ на дизеле сложный, здесь также приходится разбирать всю переднюю часть автомобиля, снимать:

• верхнюю и нижнюю защиту двигателя;
• передний бампер;
• воздуховоды интеркуллера;
• радиатор кондиционера (отводить в сторону на патрубках);
• основной радиатор охлаждения с патрубками;
• корпус воздушного фильтра с воздухозаборниками;
• топливный фильтр (его не нужно снимать с патрубков),
• «телевизор» (переднюю часть кузова);
• расширительный бачок;
• вакуумный насос.

Соответственно, необходимо будет сливать тосол из системы охлаждения. Также будет нужно снимать натяжное устройство с роликами, приводные ремни.

Дальше необходимо будет сделать следующее:

• снять ступицу демпфера насоса высокого давления (четыре шестигранных болта, при этом центральную гайку отворачивать нельзя!);
• отвернуть три болта левого (по ходу движения автомобиля) шкива, демонтировать его вместе с ремнем привода ТНВД;

На дизеле 2,5 л ВМТ необходимо будет устанавливать по третьему цилиндру, проверяется совмещение меток снятием крышки маслозаливной горловины. Если метки выставлены правильно, на распредвалу при снятой крышке будет видна о.

После этого устанавливается фиксатор коленчатого вала, планки фиксации распредвалов.

После установки меток откручиваем шкив к/вала, центральный болт также трогать не нужно, откручиваем 8 болтов по периметру.

• шкивы насоса ГУР, вентилятора;
• все кожухи газораспределительного механизма.

Удерживая специальным ключом распредвал от проворачивания, ослабляем болт распредшестерни, так поступаем с обоими валами.

Движением против часовой стрелки шестигранником поворачиваем натяжной ролик до того момета, пока отверстие в штоке натяжителя не совпадет с отверстием в корпусе.

Фиксируем это положение куском жесткой проволоки или специальным приспособлением диаметром 2 мм, теперь ремень ослаблен.

Снимаем старый ремень, ролики, помпу, ставим новые детали, производим дальнейшую сборку.

При сборке необходимо пользоваться двусторонним динамометрическим ключом, без него можно легко сорвать резьбу. Болты крепления р/шестерен затягиваются с усилием 75-80 Нм, натяжной ролик поворачивается моментом 15 Нм. Еще следует заметить, что шкив к/вала ставится в одном положении, для этого есть выступ и выемка соответственно на шестерне к/в и шкиве.

Шкив ТНВД при сборке должен быть установлен правильно, если метки собьются, двигатель будет работать с перебоями, потеряет мощность, а из глушителя пойдет черный дым, свидетельствующий о неполном сгорании топлива в цилиндрах ДВС.

При замене ремня ГРМ на дизельном двигателе Audi A6 будут необходимы специальные приспособления:

• фиксаторы распредвалов;
• съемник на два захвата;
• удерживатель распредвала от проворачивания;
• фиксирующий болт коленвала.

Работу следует производить только на холодном двигателе, при недостаточной квалификации замену ремня ГРМ необходимо доверять специалистам.

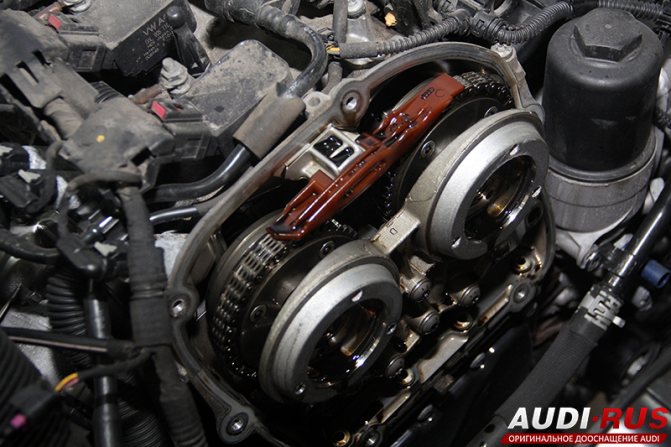

Когда менять цепь ГРМ Ауди 2.0 TFSI

Считается, что цепной привод обладает более высоким ресурсом. Тем не менее, и он требует регулярного обслуживания. Через определённые интервалы пробега или времени, которые указаны в технической спецификации автомобиля, элементы системы привода необходимо заменять. Если не сделать этого своевременно, может произойти проскакивание или обрыв цепи, что неизбежно приведёт к серьёзным неисправностям:

• Нарушению фаз газораспределения
• Зависанию клапанов в одном положении
• Повреждению ГБЦ и клапанов
• Повреждению поршней
• Повреждению блока цилиндров

В результате, двигатель начинает работать с перебоями, а то и вовсе перестаёт функционировать.

Замена ремней привода ГРМ и ТНВД на Audi A6 2.5 TDI V6

В этой статье речь пойдет о том, как произвести замену ремня ГРМ и ремня ТНВД. «Пациент» — Audi A6 2.5 TDI V6 2001 г. АКПП, (двиг. AKE). Последовательность работ, описанных в статье, подходит для замены ремня ГРМ и ТНВД на двигателях AKN; AFB; AYM; AKE; BCZ; BAU; BDH; BDG; BFC. Могут произойти расхождения при работе с автомобилями разных годов выпуска, но чаще всего расхождения возникают при работе с деталями кузова.

Комплект для замены ремней ГРМ и ТНВД Ауди А6
Производитель	Наименование	Каталожный номер	Цена (руб.)
Wahler	Термостат	427487D	680
Elring	Сальник вала (2 шт.)	325155	100
INA	Натяжной ролик	531030710	1340
INA	Натяжной ролик	532016010	660
Ruville	Направляющий ролик	55701	1100
DAYCO	Поликлиновый ремень	4PK1238	240
Gates	Ручейковый ремень	6PK2403	1030

Средняя стоимость деталей указана по состоянию цен на лето 2017-го для Москвы и региона.

Список инструментов:

Двухзахватный съемник -T40001

Фиксирующий болт -3242

Насадка 22 -3078

Фиксатор распредвалов -3458

Фиксатор дизельного ТНВД -3359

Плачевные последствия обрыва ремня ГРМ

При обрыве ремня ГРМ клапаны непременно встретятся с поршнями, что в лучшем случае приведет к деформации стержней клапанов. Если обрыв ремня произошел на холостых оборотах — потребуется замена 2-3 клапанов, если на рабочих режимах — вплоть до замены всех клапанов. Если треснут направляющие втулки — потребуется ремонт головки блока цилиндров.

Вывод — непременно отслеживать состояние и производить своевременную замену ремня грм, роликов, натяжителя и помпы. Заклинивание помпы может привести к обрыву ремня ГРМ и дорогостоящему ремонту двигателя, вплоть до капитального ремонта.

Ключевым в этом случае является вопрос — достают ли клапаны в открытом положении до днища поршня, когда последний находится в верхней мертвой точке (ВМТ). Если нет, то достаточно заменить порванный ремень новым. Современные двигатели отличаются многоклапанными головками блока цилиндров и имеют камеры сгорания специальной формы, призванные улучшить мощностные, экономические и экологические характеристики двигателя. Эти обстоятельства не позволяют делать глубокие выборки (цековки) в поршне под тарелки клапанов.

При обрыве ремня ГРМ клапаны непременно встретятся с поршнями, что в лучшем случае приведет к деформации стержней клапанов. Для замены вместе с маслосъемными колпачками загнувшихся стержней клапанов необходим демонтаж головки блока цилиндров.

Если обрыв ремня произошел на холостых оборотах — потребуется замена 2-3 клапанов, если на рабочих режимах — вплоть до замены всех клапанов. Если треснут направляющие втулки — потребуется ремонт головки блока цилиндров.

Основная последовательность работ

Начинаем, в первую очередь снимается верхняя и нижняя защита двигателя, а так же и воздуховод воздушного фильтра, не забываем про патрубки интеркуллера, идущие от радиатора интеркуллера. После от трубы интеркуллера снимается крепление передней подушки двигателя.

Начинаем снимать болты крепящие радиатор кондиционера, сам радиатор нужно отвести в сторону, отсоединять от магистралей не нужно. Болты, крепящие масляные магистрали АКПП откручиваем, магистрали отводим в сторону грудины кузова. Патрубки системы охлаждения отсоединяем, охлаждающую жидкость нужно слить, не забудьте заранее найти емкость. Электроразъемы и фишки нужно отсоединить от фар, трос с замка капота нужно снять.

Замена ремня ТНВД

Приступаем к снятию ремня ТНВД. Пред тем, как снять ремень понадобится снять: верхнюю крышку ремня привода ГРМ, вязкостную муфту и вентилятор.

Так же ручейковый ремень привода навесных агрегатов, ручейковый ремень привода кондиционера.

Крышка ремня привода навесных агрегатов тоже снимается.

Приступаем.

В первую очередь снимаем демпфер привода ТНВД.

Обратите внимание, что центральную гайку ступицы демпфера ослаблять не нужно. В зубчатый шкив привода ТНВД вставляем фиксатор №3359.

Пользуясь ключом №3078, ослабляйте гайку натяжителя ремня ТНВД.

Берем шестигранник и им отводим натяжитель от ремня по часовой стрелке, после гайку натяжителя нужно слегка затянуть.

Процедура снятия ремня ГРМ

После того, как ремень ТНВД снят, начинаем снимать ремень ГРМ. В первую очередь откручиваем болты левого шкива распредвала.

После, демонтируем внешний шкив привода ТНВД вместе ремнем. Внимательно осматриваем втулку натяжителя, нужно убедиться в ее целости. Исправная втулка свободно вращается в корпусе, люфтит должен полностью отсутствовать.

Тефлоновые и резиновые уплотнители должны быть без повреждений. Теперь продолжаем, нужно открутить болты шкива коленвала.

Снимаем шкив коленвала. Центральный болт коленвала отворачивать не нужно. Шкивы гидроусилителя и вентилятора, а так же нижнюю крышку ремня ГРМ нужно снять.

Пользуясь ключом №3036 держим распредвал и ослабляем болты шкивов обоих валов.

Берем шестигранник 8 мм и поворачиваем ролик натяжителя, ролик натяжителя нужно проворачивать по часовой стрелке, до тех пор, пока отверстия корпуса натяжителя и отверстия в штоке не совместятся.

Для того, чтобы избежать повреждений натяжителя, не нужно прилагать больших усилий, ролик желательно поворачивать медленно, нее торопясь. Фиксируем шток, пальцем диаметром 2 мм и начинайте снимать: промежуточный и натяжной ролики ГРМ, а так же и ремень привода ГРМ.

После того, как будет снят ремень ТНВД и ГРМ. Обратите внимание на то, в каком состоянии водяной насос и термостат.

Как все детали будут сняты, начинаем их чистку. Приступаем ко второй части, обратной установке деталей.

Начинаем устанавливать новую помпу

Перед установкой на прокладку помпы желательно нанести герметик.

После ставим термостат, корпус термостата и прокладку желательно промазать герметиком.

При установке, проследите за тем, чтобы клапан термостат был ориентирован на 12 часов.

Приступаем к установке ремня привода ГРМ, перед установкой нужно убедиться в том, что метка «ОТ» располагается по центру маслозаливной горловины.

После проверяем правильно ли установлен фиксатор №3242.

Не забываем проверить правильность планок №3458.

Для того, чтобы облегчить установку меток распредвалов, для их вращения лучше использовать контропору № 3036. Как только все метки будут выставлены, съемником №Т40001 нужно их зафиксировать. Не забудьте снять с распредвала левый шкив.

Вращение зубчатого шкива правого распредвала нужно проверить на конусной посадке. Если возникнет необходимость, болт можно подтянуть рукой. Преступаем к установке натяжного и промежуточного ролика ремня ГРМ.

Ремень ГРМ нужно надевать в нижеописанной последовательности:

1. Коленчатый вал,
2. Правый распределительный вал,
3. Натяжной ролик,
4. Направляющий ролик,
5. Водяной насос.

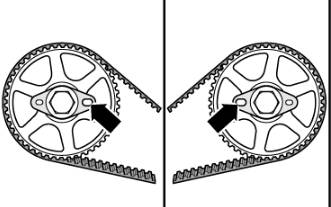

Левая ветка ремня должна одеваться на шкив левого распредвала и устанавливаем их совместно на вал. После затягиваем центральный болт левого распредвала от руки. Теперь проверяем, вращение шкива на конусной посадке, перекосов быть не должно.

Пользуясь шестигранником 8 мм, не много нужно повернуть ролик натяжителя, проворачивать нужно по часовой стрелке.

Фиксатор штока натяжителя уже можно удалить.

Убираем шестигранник, а вместо него устанавливаем двухсторонний динамометрический ключ. Этим ключом нужно провернуть ролик натяжителя, проворачивать нужно против часовой стрелки моментом 15 Нм. Все, теперь ключ можно снять.

Пользуясь ключом №3036 удерживаем распредвал, затягиваем болты моментом 75 — 80 Нм.

Теперь можно приступать к сборке, ставим крышку-плиту крепления навесных агрегатов ручейковых ремней, вентилятора. Перед тем как начать устанавливать крышку–плиту, нужно закрепить в посадочном месте новый натяжной ролик ремня ТНВД, подтянуть гайку крепления от руки.

Теперь ставится нижняя крышка ремня привода ГРМ, шкивы гидроусилителя и вентилятора.

Перед установкой шкива коленвала нужно совместить выступы и выемки на зубчатом колесе коленвала. Болты зубчатого шкива коленвала должны быть затянуты моментом 22 Нм.

Приступаем к установке ремня привода ТНВД:

В первую очередь нужно проверить, правильно ли установлены все метки газораспределения. После ставим все ролики на крышке-плите.

Теперь орудуя шестигранником на 6 мм, отводим по часовой стрелке ролик натяжителя ТНВД в нижнее положение, гайку подтягиваем от руки.

Все, накидываем ремень привода ТНВД, его нужно одевать вместе с левой шестерней на шкивы распредвала и насоса. Не забудьте убедиться в том, что болты расположены по центру овальных отверстий. Если возникнет необходимость, то придется провернуть шестерню. Болты крепления закручиваем от руки, проверьте отсутствие свободного вращения зубчатого шкива и перекосов.

Ключом №3078, ослабляется гайку натяжителя ремня привода ТНВД.

Берем шестигранник и поворачиваем натяжитель против хода часовой стрелки, то тех пор, пока не совместятся отметчик с репером. После, затягиваем гайку натяжителя (момент 37 Нм), болты зубчатого шкива (22 Нм).

Вытаскиваем фиксаторы и медленно проворачиваем коленвал на два оборота по часовой стрелке. В коленвал вставляем фиксатор №3242. Желательно сразу проверить возможность свободной установки планок и фиксатора ТНВД. Еще раз проверяем совмещение репера с отметчиком. Если они не совместились, то регулируем натяжение ремня ТНВД еще раз. Начинаем ставить вакуумный насос левого распределительного вала, заглушку торца правого распределительного вала и пробку блока двигателя.

Устанавливаем демпфер насоса привода ТНВД.

Затягиваем болты крепления демпфера на 22 Нм. Не нужно сразу устанавливать верхние крышки ремня привода ГРМ, но только в том случае, если планируется регулировка начала впрыска и динамическая проверка, с использованием диагностического оборудования, если Вы не собираетесь выполнять эту процедуру, то крышки можно поставить. Ставим радиатор и фары на место, и подключаем все электрооборудование.

Запускаем двигатель, для того, чтобы вышел воздух.

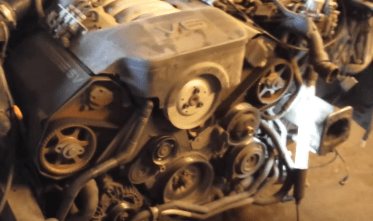

Ауди А6 V6 2.4 APS-замена ГРМ

1. Переднюю часть в сервисную позицию
2. Снять поликлиновой ремень
3. Снять ГРМ
4. Замена помпы и термостата — по желанию
5. Поставить ГРМ
6. Поставить поликлиновой ремень
7. Переднюю часть в нормальную позицию
8. Диагностика фаз ГРМ по VAG-COM (по возможности)

К отчету прикрепил пару PDF с картинками из ELSA.

Важно. Если предполагается замена ОЖ и масла то слить жидкости лучше до начала работ с прогретого двигателя. Теплое масло лучше течет — вытечет быстрее, а термостат открыт — ОЖ выльется больше.

Замена ремня ГРМ Ауди А6 С5 с двигателем 2.4

На Ауди а6 с5 2.4 в системе ГРМ использована ременная передача. Срок ее действия ограничен регламентом, поэтому время от времени необходимо производить диагностику состояния ремня. Производитель обещает, что данный расходник прослужит 120 000 км. Вполне возможно, что так оно и есть на самом деле, но на срок службы расходников влияют еще внешние и субъективные факторы. Поэтому не стоит слишком полагаться на регламент, а производить осмотр ГРМ вообще и ременной передачи в частности.

Причины и последствия износа

Если говорить о факторах, влияющих на преждевременный износ ремня, то, прежде всего это плохие дороги. Если вы эксплуатируете автомобиль в России, то наверняка знакомы с этой проблемой. Агрессивная манера езды – вот еще один фактор, влияющий на износ расходника раньше срока, предусмотренного регламентом. Кроме этого, могут быть еще и другие причины, например, некачественный расходник. Так тоже случается, поэтому настоятельно рекомендуется покупать расходники для автомобилей только в проверенных магазинных точках.

А вот какие визуальные дефекты будут говорить о том, что установленный на вашем автомобиле ремень пора заменить на новый:

поверхность начала покрываться трещинами;

появились локальные вздутия;

торцы истрепались и появились отдельные нити;

на поверхности ремня видны масляные разводы.

Обязательно замените еще и сальники, если на ремне были обнаружены подтеки масла. Дело в том, что масло будет продолжать капать и на новый ремень, если их не заменить. А так как резина просто не переносит масла, то это принесет непоправимый вред ремню. Стоит обратить внимание и на другие расходные материалы, например на натяжной ролик. В процессе эксплуатации он тоже мог износиться.

А каких последствий стоит ожидать, если не следить за состоянием ремня? Последствия могут быть очень серьезными. Если ремень сильно износится, он вполне может оборваться. В этом смысле цепь выгодно отличается от него, так как максимум, что с ней может случиться – это растягивание. А вот ремень рвется, и его обрыв внесет настоящий хаос в работу всего механизма. Судите сами: клапана в этом случае обязательно столкнуться с поршнями, что приведет к их деформации. А это значит, что автомобилю придется давать серьезный дорогостоящий ремонт. Чтобы не выбрасывать деньги на ветер, нужно всего-то время от времени диагностировать состояние ременной передачи.

Совет. Иногда забываешь о том, когда производилось очередное обследование того или иного узла. Чтобы этого не случилось, нужно под капот положить табличку, где будет указано, когда производилась замена ременной передачи в последний раз.

Многие автолюбители стараются ремонтировать авто сами. И это правильно, ведь только так можно получить бесценный опыт ремонта и стать знатоком в этом вопросе. Для тех, кто не боится менять передачу ГРМ собственноручно, и была подготовлена данная инструкция. Если следовать ей в точности, то можно не бояться, что что-то будет сделано неправильно. Если вы решились произвести ремонт самостоятельно, без привлечения специалистов, тогда идите в магазин и покупайте новые расходники, а потом приступайте к процедуре замены.

Только профессиональный подход

Для проведения качественного обслуживания системы газораспределения и правильной замены цепи ГРМ Ауди 2.0 литра TFSI/TSI, требуются:

• Качественные запасные части с характеристиками, соответствующие техническим требованиям Audi
• Квалифицированные специалисты, знающие конструктивные особенности двигателей немецкой компании
• Специальные инструменты и оборудование.

занимается техническим обслуживанием и ремонтом автомобилей фирмы Ауди в Москве. Мы делаем это на высоком профессиональном уровне. Мы позаботились об оснащении наших мастерских современным оборудованием, а наш персонал обладает необходимыми знаниями и опытом. Воспользовавшись нашими услугами, вы можете быть уверены в том, что работы по замене цепи ГРМ на вашем Audi 2.0 TFSI произведены правильно.

Как проверить состояние цепи 2.0 TFSI, смотрите в данном видео:

Замена ременной передачи своими силами

Подобный ремонт сможет произвести тот, кто обладает следующими качествами:

• аккуратность;
• минимальные технические познания;
• слесарные навыки.

1. Итак, первым делом следует поставить автомобиль на ровный участок, открыть капот и отсоединить левую клемму аккумулятора.
2. Снимаем правое колесо и подкрылки.
3. Под подкрылками находятся крепления, которыми крепится бампер. Их тоже нужно отвернуть. После этого можно снять бампер. Некоторые специалисты советую также снять и фары.
4. Теперь радиатор снимается со своих креплений и тоже демонтируется.
5. Сейчас нужно снять так называемый “телевизор” и слить тосол. Теперь нам ничто не помешает добраться до ременной передачи узла ГРМ.

6. Ослабляем ролик натяжения, снимаем ремень привода и полностью извлекаем узел натяжения.

7. Для удобства снимаем вискомуфту. Для этого придется использовать специальный инструмент. 8. Снимаем корпуса с ремня. Крепятся они на специальных защелках, и сделать это будет нетрудно.

9. А вот теперь нам необходимо совместить метки. Это очень важно, поэтому обратите на это особое внимание. Для совмещения меток следует коленвал крутить вправо.

10. Фиксируем распредвалы. Для этого используется специальное устройство, а перед этим их нужно правильно выставить. Как это следует делать, показано ниже:

11. Фиксируем распредвалы специальным устройством.

12. Теперь специальным приспособлением, которое устанавливается на место датчика, фиксируем коленвал. Отворачиваем болт и снимаем шкив.

13. Устанавливаем метку на шестерне. Как это должно выглядеть, можно видеть ниже:

14. Теперь снимаем зубчатый ремень, а вместе с ним и водяной насос и ролики натяжения.

Устанавливать новый ремень и прочие детали следует от обратного. После установки производится его натяжка при помощи шестигранника, который нужно крутить динамометрическим ключом вправо. Ремень должен быть натянут корректно. Его нельзя перетягивать, но и провисание также недопустимо.

Как видите справиться с этой задачей сможет каждый автолюбитель. Нужно лишь проявить чуточку старания и терпения.

Замена цепи ГРМ на Audi A4 B8 2.0 TFSI

Добрый день, уважаемые посетители нашего сайта,

Большинство владельцев автомобилей Audi A4 B8 с двигателями 1.8 и 2.0 TFSI сталкиваются с необходимостью замены цепи газораспределительного механизма.

Несмотря на высокую прочность и надежность, цепь Audi A4 постепенно растягивается в процессе эксплуатации и может соскочить, что приведет к повреждению клапанов и поршней. Чтобы этого избежать, достаточно периодически проверять состояние натяжения цепи и обращать внимание на появление со стороны капота посторонних звуков, а также провалы в фазах газораспределения.

Выполнять замену мы рекомендуем на пробеге от 80000 до 120000 км, однако, требуется диагностика с определением текущего натяжения цепи, чтобы сказать точно, нужна замена цепи ГРМ в данный момент или нет.

Владелец Audi A4 B8 с мотором 1.8 TFSI обратился к нам для плановой замены цепи ГРМ на пробеге 94000 километров, в данном отчете мы решили показать основные этапы выполняемой работы.

Комплект оригинальных запчастей. Помимо представленных на этой фотографии деталей, меняется прокладка верхней крышки и герметик нижней крышки цепи.

Для проведения работ автомобиль переводится в сервисное положение.

Снимаем декоративные накладки и откручиваем бампер.

Затем откручиваем и снимаем защиту картера двигателя.

Отключаем парковочные датчики и снимаем передний бампер.

Отсоединяем разъемы передних фонарей.

Откручиваем нижние внешние и внутренние болты, крепящие переднюю часть автомобиля к лонжеронам.

Снимаем верхнюю крышку цепи. Чтобы снять верхнюю крышку отсоединяем штекеры и откручиваем болты крепления клапанов фаз системы газораспределения, затем откручиваем болты крепления самой крышки и снимаем её.

Старая цепь газораспределительного механизма.

Снимаем ремень и откручиваем с помощью специального инструмента шкив коленчатого вала.

Откручиваем болты крепления нижней крышки цепи.

После этого необходимо слить часть моторного масла. Но, владелец решил поменять масло полностью, поэтому мы его сливаем через пробку поддона картера. При этом пробка и уплотнительное кольцо меняются на новые.

Возвращаемся к нижней крышке цепи, аккуратно снимаем её со старого герметика, чтобы не повредить.

Натяжитель цепи ГРМ вышел на пять рисок, что является уже критичным значением.

Выставляем все фазы газораспределения по меткам и снимаем цепи, сначала основную, затем балансировочных валов. Вместе с цепями снимаются успокоительные планки и натяжитель.

После этого устанавливаем новые цепи, а вместе с ними успокоительные планки и натяжитель.

Ставим на место опорный кронштейн. Он крепится на алюминиевые болты, которые при обратной установке меняются на новые.

После этого аккуратно счищаем старый герметик с нижней крышки.

Наносим слой нового герметика.

Устанавливаем сначала нижнюю крышку цепи ГРМ.

Затем чистим верхнюю крышку, меняем уплотнительную прокладку и устанавливаем на место.

На этом работы по замене цепи ГРМ на Audi A4 B8 2.0 TFSI были завершены. Работа заняла около 8 часов. Остается залить новое моторное масло, поменять масляный фильтр и собрать переднюю часть автомобиля в обратной последовательности.

Если пришло время поменять цепь газораспределительного механизма на вашем автомобиле или вы хотите приехать на диагностику состояния цепи, свяжитесь с мастером сервиса по указанным на сайте контактам. Мы занимаемся Audi и VAG группой в целом больше 13 лет, ответственно подходим к решению любых задач.

Адрес сервисного-центра Audi-RUS:

• г. Санкт-Петербург, ул. Магнитогорская, д. 51М

Контактный номер телефона.

Благодарим за интерес к нашей работе!
