Усаживаясь в машину, первым делом мы запускаем двигатель при помощи стартера. Этот механизм представляет собой основной агрегат пусковой системы, его задача – раскрутить коленвал до определенной частоты, необходимой для запуска мотора автомобиля.

А что же делать, если стартер не срабатывает и машина не заводится? Для того, чтобы правильно оценить сложившуюся ситуацию, определить возможную поломку и исправить ее, надо понимать устройство и принцип действия пусковой системы авто.

Одним из слабых мест в этой системе является втягивающее реле стартера.

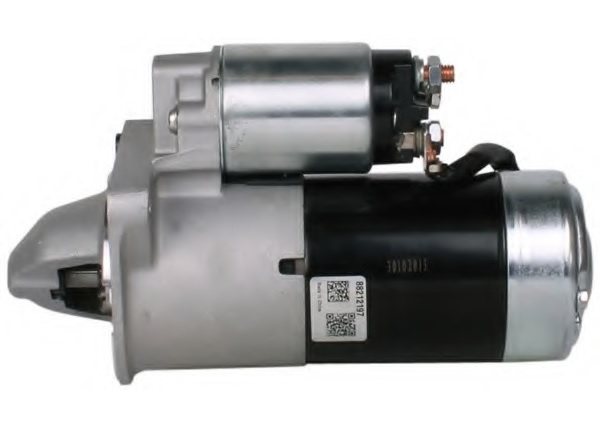

Стартер представляет собой устройство в виде металлического цилиндра небольшой длины (15 – 20 см) и диаметра (7 – 10 см). К корпусу механизма подключается втягивающее реле. Место, где находится пусковой блок – соединение двигателя и коробки переключения передач автотранспортного средства. Крепится стартер при помощи болтового соединения.

Тор-5 зарубежных производителей стартеров.

Среди остальных изготовителей, пользующихся уважением, можно выделить таких, как CARGO (Дания), UNIPOINT (Великобритания), WPS (США), Protech (Франция). Есть и отечественные, вполне неплохие, бренды –

• КЗАТЭ (г.Самара),
• Eltra (г.Ржев),
• СтартВОЛЬТ (г.Санкт-Петербург).

Втягивающее реле: функции и принцип работы

Вся пусковая система состоит из трех конструктивных элементов: электродвигатель, бендикс и тяговое реле, где последние два выполняют роль вспомогательных механизмов. Передача крутящего момента от электрического двигателя к зубчатому венцу мотора автомашины производится при помощи бендикса, обеспечивая пуск двигателя.

Втягивающее (тяговое) реле – небольшое устройство, выполняющее очень важные функции в организме автомобиля, а именно

• осуществляет перераспределение энергии между электромагнитным реле и самим стартером;
• осуществляет зацепление шестерней бендикса;

• убирает бендикс от маховика при выключении двигателя.

Для начала работы силового агрегата необходимо времени совсем чуть-чуть. За этот короткий промежуток реле придерживает шестерни бендикса и маховик в зацеплении, одновременно вращая коленчатый вал до того момента, когда произойдет запуск.

В случае удержания в таком положении больше, чем нужно времени, можно сломать устройство, если меньше, то двигатель не сможет завестись.

Неисправности реле-регулятора

Характерной неисправностью реле-регулятора является несвоевременное включение и выключение регулятора напряжения, ограничителя тока и реле обратного тока в результате изменения силы натяжения пружины якорька, зазора между якорьком и сердечником или вследствие окисления и сваривания контактов реле. Состояние регулировки реле-регулятора оказывает значительное влияние на срок службы аккумуляторной батареи. Систематическое повышение регулируемого напряжения на 10% против оптимального снижает срок службы аккумуляторной батареи на 20 тыс. км пробега автомобиля (При соблюдении правил эксплуатации и обслуживания аккумуляторных батарей срок их службы до капитального ремонта может составлять от 80 до 120 тыс. км пробега автомобиля).

Признаками, указывающими на завышенное значение регулируемого напряжения, являются:

• закипание и разбрызгивание электролита через вентиляционные отверстия в крышке батареи
• зарядный ток, превышающий 5 а, не снижающийся за время 4—6 ч непрерывной езды
• частое перегорание лампочек в осветительных приборах

Реле-регулятор можно проверять и регулировать на стендах в снятом состоянии, а также непосредственно на автомобиле при помощи переносных приборов НИИАТ Э-5 и НИИАТ ЛЭ-1 или отдельных измерительных приборов (вольтметра со шкалой до 30 в, амперметра со шкалой 30 — 0 — 30 а, тахометра на 10 000 об/мин и реостата на 25 а, 15 ом).

Проверка регулятора напряжения заключается в определении величины регулируемого напряжения, которая должна соответствовать техническим условиям для данного типа реле-регулятора и условиям его испытаний (числу оборотов якоря генератора, величине тока нагрузки, времени года и др.).

Рис. Проверка регулятора напряжения прибором ЛЭ-1

При проверке регулятора напряжения на автомобиле при помощи прибора ЛЭ-1 от зажима «Б» реле-регулятора отъединяют провод аккумуляторной батареи и вместо него присоединяют клеммы II и V прибора для замера силы тока и напряжения генератора. Клемму М соединяют с массой автомобиля, а П — с выводом прерывателя для включения в работу электротахометра.

После пуска двигателя устанавливают по тахометру число оборотов коленчатого вала согласно характеристике генератора (1500 — 2000 об/мин) или соответствующее ему число оборотов якоря генератора (3000 об/мин). Поворотом гайки R включают реостат и проверяют величину напряжения, регулируемого регулятором. Показания вольтметра при этом должны соответствовать требуемой величине регулируемого напряжения. Например, для центрального климатического района регулируемое напряжение при наружной установке аккумуляторной батареи в течение всего года должно составлять 14,2 в, при подкапотной — 13,7 в.

Регулятор напряжения регулируют только в том случае, если величина регулируемого напряжения отличается от требуемой по техническим условиям на ± 0,5 в.

Точность же регулировки регулятора напряжения допускает отклонения не свыше ± 0,2 в.

Проверка реле обратного тока заключается в определении величины напряжения, при котором замыкаются контакты реле (ток в этом случае от генератора поступает на заряд аккумуляторной батареи и для питания включенных потребителей), и величины обратного тока в момент их размыкания (при этом аккумуляторная батарея питает электрической энергией все включенные потребители).

При проверке вольтамперметром ЛЭ-1 величины обратного тока размыкания контактов реле к выводу 1 прибора присоединяют провод аккумуляторной батареи, отсоединенный от зажима Б реле-регулятора, а вывод II прибора — к зажиму Б реле-регулятора. Затем включают реостат нагрузки гайкой 9 и пускают двигатель, увеличивая число оборотов коленчатого вала до момента включения реле обратного тока.

Рис. Проверка величины обратного тока прибором ЛЭ-1

Амперметр в этот момент будет показывать величину зарядного тока. Далее плавно уменьшают число оборотов коленчатого кала двигателя, наблюдая по показаниям амперметра за уменьшением зарядного тока аккумуляторной батареи. Понижая число оборотов коленчатого вала двигателя или соответственно вала якоря генератора. уменьшают зарядный ток аккумуляторной батареи. Когда стрелка амперметра дойдет до нуля, переключатель полярности «массы» переключают на обратную полярность. В момент размыкания контактов реле обратного тока стрелка амперметра отклонится от нулевого положения и покажет максимальный разрядный ток пли величину обратного тока размыкания контактов реле, который должен быть в пределах 0,5—0,6с. После этого стрелка опять станет на нуль. При несоответствии величины обратного тока допустимому значению регулируют зазор между контактами реле.

При проверке величины напряжения включения реле обратного тока вольтамперлгетром ЛЭ-1 присоединяют лровода по схеме, показанной на рисунке.

Рис. Проверка величины напряжения включения реле обратного тока прибором ЛЭ-1

Включают реостат 10 и устанавливают нагрузку от 5 до 10 а. Затем пускают двигатель и плавно увеличивают его обороты, наблюдая за показаниями вольтметра 7. Напряжение вначале плавно увеличивается, но в момент замыкания контактов реле обратного тока стрелка вольтметра резко отклоняется влево. Величина максимального напряжения перед отклонением стрелки вольтметра должна соответствовать нормативному значению (в зависимости от времени года и места установки батареи).

Проверка ограничителя тока заключается в определении максимального значения тока нагрузки, показываемого амперметром соответственно данной регулировке ограничителя тока.

При проверке ограничителя тока схема присоединения приборов сохраняется такой же, как и при проверке регулятора напряжения (см. рис. 68). Пустив двигатель, устанавливают число оборотов коленчатого вала двигателя 1500 — 2500 об/мин, что соответствует 3000 — 3500 об/мин якоря генератора.

При установившемся числе оборотов постепенно увеличивают с помощью реостата нагрузку генератора и наблюдают за показаниями амперметра. При увеличении нагрузки наступает момент когда, несмотря на уменьшение сопротивления реостата, стрелка амперметра остановится. Это максимальное значение тока (17—21 а) и будет соответствовать требуемой величине. Если максимальный ток отклонится более чем на ± 1 а, ограничитель регулируют.

Перед регулировкой производят наружный осмотр реле-регулятора, очищают от загрязнений, устраняют повреждения изоляции, проверяют крепления, устраняют следы обгорания контактов и зачищают их стеклянной шкуркой (зернистостью 100). Перед началом регулировки проверяют и устанавливают необходимый зазор между якорьком и сердечником. Зазор между якорем и сердечником у регулятора напряжения и ограничителя тока при замкнутых контактах должен быть 1,4—1,5 мм. Этот зазор регулируют перемещением ограничителя стойки при отпущенных винтах крепления.

У реле обратного тока зазор между якорем и шайбой сердечника должен составлять 1,4—1,5 мм при разомкнутых контактах с зазором между ними не менее 0,25 мм. Зазоры между якорем и сердечником регулируют подгибанием ограничителя хода якоря, а между контактами — подгибанием стойки неподвижного контакта.

Напряжение, поддерживаемое регулятором, и ток, регулируемый ограничителем, регулируют изменением натяжения пружины якорька подгибанием хвостовика держателя пружины. Натяжение пружины реле обратного тока регулируют подгибанием стойки пружины. Реле-регулятор проверяют и регулируют через 5,5 — 8,5 тыс. км пробега, а также при изменении сезона эксплуатации.

Электрические

• отсутствие разряда от аккумуляторной батареи (АКБ). В данном случае необходимо проверить батарею на дефекты: окисление контактов, разрушение пластин или повреждение корпуса. В зависимости от степени тяжести есть два варианта спасения – подзарядка батареи и ее замена на новую;
• окислились провода на АКБ. Нужно просто зачистить контакты. Для этого используют наждачную мелкозернистую бумагу или обычную зубную щетку. Выполнять очистку наконечников следует очень осторожно, дабы не повредить наружный слой;
• недостаточное натяжение наконечников;
• обрыв электроцепи между замком зажигания и стартером. Проводится восстановление поврежденного участка цепи;
• замыкание в обмотке реле. Устраняется путем перемотки или полной ее замены;
• заедает якорь устройства. Необходимо поставить новое втягивающее реле;
• неисправность контактного элемента замка зажигания. Решается только путем замены на новую запчасть.

Механические – стартер работает, но коленвал не вращается и двигатель не заводится, либо появился посторонний шум и скрежет в работе стартерного механизма.

• поломалась пробуксовая муфта;
• произошло отцепление рычага отключения от оси;
• буферная пружинка вышла из строя;
• износ поводкового кольца;
• стерлись зубья шестерней;
• ослабились винты крепежа стартера;
• расшатался фиксатор полюса.

Первые сигналы для беспокойства:

• Стартер начинает запускаться не сразу, а после нескольких пробных вращений ключом. Это указывает на подгорание контактов втягивающего реле. Для устранения неисправности нужно зачистить контакты.
• Стартерный механизм крутится, но слишком туго, АКБ при этом полностью заряжен. В этом случае надо обратить внимание на износ щеток или выработку подшипникового устройства.
• После того, как двигатель завелся, стартер не сразу отключается. Это означает об износе зубьев шестеренок в бендиксе или венца маховика.

Генератор ВАЗ 2114 может иметь ряд следующих неисправностей

1. В монтажном блоке перегорел , для устранения Вам нужно просто заменить его;
2. Произошел обрыв в цепи питания комбинации приборов, здесь нужно провести проверку провода «0», а также его соединения до комбинации приборов;
3. Выключатель зажигания не срабатывает, в этом случае следует проверить и при необходимости заменить контактную часть выключателя;
4. Износ, зависание щеток или же окисление контактных колец, нужно заменить щеткодержатель и сами , а кольца протереть смоченной бензином салфеткой;
5. Поврежден регулятор напряжения – Вам необходимо ;
6. Замыкание в положительных вентилях — ;
7. Проскальзывает ремень генератора, здесь достаточно ;
8. Обрыв ремня — поможет ;
9. Поврежден подшипник генератора — поможет лишь .

Это ряд не значительных неисправностей, но даже они порой могут привести к тому, что понадобится замена генератора. Вообще, ремонт генераторов лучше доверить профессионалам из автомобильных мастерских, но если Вы хорошо разбираетесь в машинах, то можете подчинить генератор своими руками. Для этого, возможно понадобится схема генератора, которую Вы сможете найти в интернете или в руководствах по ремонту ВАЗ 2114. В случае чего, купите генератор в магазине за 2100-2300 рублей.

Такой элемент, как генератор, выполняет одну функцию – преобразовывает энергию двигателя в электричество, которое затем используется различными бортовыми системами.

В данной статье рассказывается, какое именно напряжение должен при работе выдавать исправный генератор, установленный на автомобиле ВАЗ-2114, а также и о самом узле, и возможных неполадках в нем случающихся.

Подключение после ремонта

Некоторые автовладельцы почему-то чувствуют неуверенность при подключении узла после проведения на нем определенных манипуляций, связанных с ремонтом. Чтобы все прошло гладко, надо не забыть и пометить отключаемые клеммы. Зато при установке стартера на место, не возникнет лишних проблем. Все контакты перед присоединением необходимо зачистить и обезжирить специальной автомобильным средством.

Отсутствие зажигания не всегда связано со стартерным устройством, это может быть перегоревшая электромагнитная схема или электрическая проводка, а также некорректная работа аккумуляторной батареи.

Выполнить проверку, ремонт и установку тягового реле может любой автовладелец. Работы несложные и отнимают совсем немного времени. Единственный нюанс – расположение стартера в конструкции автомобиля, а именно, насколько удобно можно проводить его обслуживание.

КАК СНИМАЮТ ГЕНЕРАТОР С МАШИНЫ

Его устанавливают в специальный кронштейн на блоке цилиндров, там же имеется планка для натяжения ремня генератора. Находят генератор в передней части моторного отсека с правой стороны по ходу движения автомобиля. Для снятия необходимо приготовить следующие инструменты:

1. Гаечный ключ на «10»;
2. Такой же ключ на «13»
3. Ключ рожковый 17х19;
4. Головка на «15»
5. Монтировка.

Статья в тему: Изучаем признаки поломки бензонасоса, если он не качает топливо

Снимаем и не трогаем защиту двигателя

Снятие производится несколькими способами, где требуется снимать защиту двигателя. Они хорошо описаны в разных источниках. Давайте попробуем снять его, не снимая защиты. Порядок действий будет таков:

1. Первым делом необходимо отсоединить клеммы с аккумулятора;
2. Ослабляют натяжение ремня, снимают сначала ремень, а затем и весь механизм натяжения;
3. Отсоединяют провода от аккумулятора, они закрыты резиновым чехлом, и разъём подачи напряжения на обмотку возбуждения;
4. Генератор на кронштейне установлен на длинном болту с гайкой. Достать его не очень удобно, поэтому головкой на «15» отвинчивают два болта крепления кронштейна к блоку. Их находят сзади генератора, один болт длинный, а другой короче. Теперь генератор можно повернуть по часовой стрелке и появится возможность для снятия оси его крепления к кронштейну;
5. Отворачивают ключом на «19» гайку и снимают её вместе с дистанционной втулкой;

Небольшим пробойником или чем-то аналогичным выбивают ось из кронштейна. Генератор вынимают вверх. Теперь с ним можно проводить ремонт генератора или обслуживание.
