Схемы электрооборудования Ваз 2101 Жигули

Проверка катушки зажигания

С этой целью необходимо снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания ВАЗ 2106 , которая играет важную роль в эксплуатации транспортного средства.

При проводимой проверке необходимо соблюдать технику безопасности и работать в защитных диэлектрических перчатках из резины. В «шестерке» с равным успехом применяется, как система зажигания с использованием контактов, так и система без применения контактов трамблера, соответственно, используется разная катушка ВАЗ 2106, в зависимости от вида системы зажигания.

Проверка этих типов зажигания осуществляется почти по одним параметрам. Тестирование системы в этом случае проводим мультиметром. Необходимо помнить, что в цепи подключения катушки зажигания ВАЗ 2106 напряжение на участках цепи достигает от 24 тыс. до 40 тыс. Вольт. При небольшой силе тока в системе это не угрожает жизни, но удар электротоком можно получить весьма чувствительный.

Важно: Для подстраховки целесообразно в автомобиле держать дополнительные катушку зажигания и конденсатор трамблера. Эти элементы системы достаточно часто являются причиной вывода системы из строя, а ремонту такие изделия не подлежат. При дефектах этих компонентов мотор запустить не представляется возможным, а заменить их несложно. В крайнем случае, при отсутствии штатных изделий временно можно установить аналоги с других моделей ВАЗ.

Зачем выставлять зажигание?

Схема подключения замка зажигания ВАЗ

Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

  1. Детонация. При работе двигателя из-под капота раздаются металлические звуки.
  2. Мощность двигателя, а также число оборотов значительно снизились.
  3. Силовой агрегат в целом работает не устойчиво на небольших оборотах.
  4. Возрастет расход горючего.
  5. Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Схема катушки зажигания ВАЗ 2106

Штатная катушка зажигания ВАЗ 2106 представляет собой герметичный технический сосуд, наполненный специальным маслом, с магнитопроводом разомкнутого типа. Принципиальная схема системы зажигания расположена ниже:

где: 1 – генератор; 2 – замок зажигания; 3 – трамблер; 4 – кулачок трамблера; 5 – свечи; 6 – катушка зажигания; 7 – АКБ.

Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:

Подключение зажигания ВАЗ 2106

Проверка катушки зажигания:

  1. На начальном этапе необходимо узнать, как «приходит» ток на катушку зажигания, для чего: включаем зажигание и делаем мультиметром замер напряжения при включенном зажигании на контакте Б+ изделия и массы, который должен составлять 12 В. Если напряжение отсутствует, то причина – в замке зажигания.
  2. Чтобы завести «движок» в аварийном режиме, необходимо положительный провод с АКБ соединяют с креплением Б+ «бобины». Если же ток «приходит» на катушку зажигания при отсутствии искры, то необходимо протестировать резистентность обоих контуров (обмоток) изделия.
  3. Для произведения измерений значений резистентности обмотки первичного типа «крокодильчики» мультиметра подсоединяют к 2 контактам катушки по бокам изделия, при этом измеритель должен выдавать значения замеров 3-4 Ом.
  4. Для произведения измерений значений резистентности обмотки вторичного типа «крокодильчики» мультиметра подсоединяют следующим образом: первый – к основному выходному контакту катушки, а второй – к контакту сбоку, при этом измеритель должен выдавать значения замеров 7-9 кОм.

При рабочей катушке зажигания ВАЗ 2106, цена которой является допустимой для многих автолюбителей, причина, в основном, кроется в прерывателе-распределителе. Запрещается допускать длительную проверку на искровой «пробег» между проводкой и массой, это может спровоцировать дефект «бобины». Из-за увеличенного расстояния катушка зажигания «пробивает» изнутри.

Распределитель зажигания Ваз 2105 Жигули

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
  3. Распределитель зажигания

Датчик-распределитель зажигания 38.3706-01

1 – валик датчика-распределителя зажигания; 2 – маслоотражательная муфта валика; 3 – корпус датчика-распределителя; 4 – штепсельный разъем; 5 – корпус вакуумного регулятора; 6 – диафрагма; 7 – крышка вакуумного регулятора; 8 – тяга вакуумного регулятора; 9 – опорная (ведомая) пластина регулятора опережения зажигания; 10 – ротор распределителя зажигания; 11 – боковой электрод с клеммой для провода к свече зажигания; 12 – крышка распределителя зажигания; 13 – центральный электрод с клеммой для провода от катушки зажигания; 14 – уголек центрального электрода; 15 – центральный контакт ротора; 16 – резистор 1000 Ом для подавления радиопомех; 17 – наружный контакт ротора; 18 – ведущая пластина центробежного регулятора; 19 – грузик регулятора опережения зажигания; 20 – экран; 21 – подвижная (опорная) пластина бесконтактного датчика; 22 – бесконтактный датчик; а – канавка для отличия датчиков-распределителей 38.3706

Предупреждение
На автомобилях с бесконтактной системой зажигания применяется датчик-распределитель зажигания 38.3706-01 (см. рис. Датчик-распределитель зажигания 38.3706-01).

Контакты должны соприкасаться всей поверхностью. Если этого не происходит, то подгибая кронштейн стойки, отрегулируйте положение неподвижного контакта. Нельзя подгибать рычажок с подвижным контактом.

Проверка работы

ПОРЯДОК ВЫПОЛНЕНИЯ
Снятие характеристики автоматического опережения зажигания

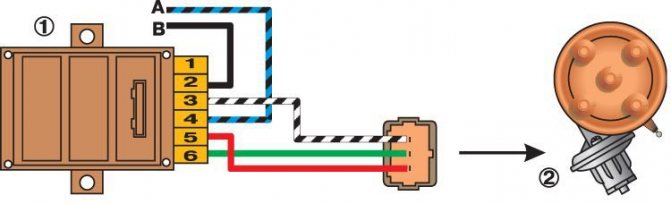

Схема для снятия характеристик датчика-распределителя зажигания на стенде

1 – коммутатор; 2 – датчик-распределитель зажигания; А – к клемме “+” стенда; В – к клемме “прерыватель “ стенда

Характеристики центробежного (а) и вакуумного (б) регуляторов опережения зажигания

А – угол опережения зажигания, град; n – частота вращения валика распределителя зажигания, мин-1; Р – разрежение, мм рт. ст.
ПОРЯДОК ВЫПОЛНЕНИЯ
Проверка угла замкнутого состояния контактов
ПОРЯДОК ВЫПОЛНЕНИЯ
Снятие характеристики вакуумного регулятора
ПОРЯДОК ВЫПОЛНЕНИЯ
Проверка сопротивления изоляции
ПОРЯДОК ВЫПОЛНЕНИЯ
Проверка конденсатора

Емкость конденсатора, замеряемая в диапазоне частоты между 50 и 1000 Гц, должна находиться в пределах 0,20–0,25 мкФ.

Проверка бесконтактного датчика в датчике-распределителе зажигания 38.3706-01

Схемы для проверки бесконтактного датчика на автомобиле (а) и на снятом датчике-распределителе зажигания (б)

1 – датчик-распределитель зажигания; 2 – переходной разъем c вольтметром; 3 – жгут проводов автомобиля; 4 – штекерный разъем, присоединяемый к датчику-распределителю зажигания; 5 – резистор 2 кОм; 6 – вольтметр с пределом шкалы не менее 15 В и внутренним сопротивлением не менее 100 кОм

С выхода датчика снимается напряжение, если в его зазоре находится стальной экран. Если экрана в зазоре нет, то напряжение на выходе датчика близко к нулю.

ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓

1. Эксплуатация автомобиля

1.0 Эксплуатация автомобиля 1.1. Пуск двигателя 1.2 Управление коробкой передач 1.3 Движение автомобиля 1.4 Торможение и стоянка 1.5 Эксплуатация нового автомобиля 1.6 Корректировка угла опережения зажигания 1.7 Меры предосторожности при эксплуатации автомобиля 1.8 Уход за кузовом 1.9 Хранение автомобиля

2. Техническое обслуживание автомобиля

2.0 Техническое обслуживание автомобиля 2.1 Операции технического обслуживания

3. Общие данные

3.0 Общие данные 3.1 Техническая характеристика автомобилей 3.2. Органы управления 3.3. Управление вентиляцией и отоплением салона 3.4 Моменты затяжки резьбовых соединений 3.5 Инструмент для ремонта и технического обслуживания 3.6 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 3.7 Основные данные для регулировок и контроля

4. Двигатель

4.0 Двигатель 4.1 Возможные неисправности, их причины и методы устранения 4.2 Снятие и установка двигателя 4.3 Разборка двигателя 4.4 Сборка двигателя 4.5 Стендовые испытания двигателя 4.6 Проверка двигателя на автомобиле 4.7. Блок цилиндров 4.8. Поршни и шатуны 4.9. Коленчатый вал и маховик 4.10. Головка цилиндров и клапанный механизм 4.11. Распределительный вал и его привод 4.12. Система охлаждения 4.13. Система смазки 4.14. Система питания 4.15. Карбюратор 2105-1107010 4.16. Карбюратор 21051-1107010

5. Трансмиссия

5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач 5.3. Карданная передача 5.4. Задний мост

6. Ходовая часть

6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 6.3. Амортизаторы

7. Рулевое управление

7.0 Рулевое управление 7.1 Возможные неисправности, их причины и методы устранения 7.2. Осмотр, проверка и регулировка рулевого правления 7.3. Рулевой механизм 7.4 Тяги и шаровые шарниры рулевого механизма 7.5 Кронштейн маятникового рычага

8. Тормоза

8.0 Тормоза 8.1 Возможные неисправности, их причины и методы устранения 8.2. Проверка и регулировка тормозов 8.3 Кронштейн педалей сцепления и тормоза 8.4 Вакуумный усилитель 8.5. Главный цилиндр 8.6. Передние тормоза 8.7. Задние тормоза 8.8. Регулятор давления задних тормозов 8.9. Стояночный тормоз

9. Электрооборудование

9.0 Электрооборудование 9.1 Возможные неисправности, их причины и методы устранения 9.2 Цепи, защищаемые предохранителями 9.3. Аккумуляторная батарея 9.4. Генератор 9.5. Стартер 9.6. Система зажигания 9.7. Освещение и световая сигнализация 9.8. Звуковые сигналы 9.9. Очиститель ветрового стекла 9.11. Электродвигатель вентилятора отопителя 9.12. Контрольные приборы 9.13. Система управления пневмоклапаном карбюратора

10. Кузов

10.0 Кузов 10.1 Возможные неисправности, их причины и методы устранения 10.2. Двери 10.3. Капот, крышка багажника, бамперы 10.4. Остекление кузова, омыватели ветрового стекла и стекол фар 10.5 Панель приборов 10.6. Сиденья 10.7. Отопитель 10.8. Ремонт каркаса кузова 10.9. Лакокрасочные покрытия 10.10. Противокоррозионная защита кузова

11. Модификации автомобиля

11.0 Модификации автомобиля 11.1. Особенности ремонта автомобилей ВАЗ-21051 и ВАЗ-21053 11.2. Особенности ремонта автомобилей ВАЗ-2104 и ВАЗ-21043 11.3 Автомобили ВАЗ-21044 с системой впрыска топлива 11.4. Устройство системы центрального впрыска топлива

12. Электросхемы

12.0 Электросхемы 12.1 Интерактивная электросхема автомобиля ВАЗ-2105 12.2 Схема электрооборудования автомобиля ВАЗ-2104 12.3 Схема электрических соединений системы впрыска 12.4 Схема соединения комбинации приборов 12.5 Схема соединений контрольных ламп тормозной системы 12.6 Схема включения очистителей и омывателей фар 12.7 Схема включения электродвигателя вентилятора отопителя 12.8 Схема включения очистителя и омывателя ветрового стекла 12.9 Схема включения указателей поворота и аварийной сигнализации

Неисправности катушки зажигания ВАЗ 2106

Существуют отдельные неисправности катушки зажигания, которые приводят к замене изделия. К ним относятся внешние механические деформации изделия и обрывы в обмотках катушки. Как неисправности катушки зажигания ВАЗ 2106, классифицируется такое состояние, когда греется катушка зажигания до высокой температуры.

Небольшое нагревание изделия – обычное состояние этой детали при включенном зажигании и замкнутых контактах трамблера при контактной системе зажигания. В случае сомнения в работоспособности этой детали системы зажигания рекомендуем проверить катушку на резистентность обеих обмоток изделия.

УСТРОЙСТВО СИСТЕМЫ ЗАЖИГАНИЯ ВАЗ

На ВАЗ моделей 2101-07 устанавливалось два типа зажигания – контактное и бесконтактное. Принципиальная разница у них в том, что у бесконтактной СЗ в трамблере отсутствует контактная группа, а роль прерывателя выполняет датчик импульсов (датчик Холла). В контактной СЗ в момент размыкания контактов во вторичной цепи обмотки катушки зажигания (КЗ) возникает высоковольтный импульс, который затем с помощью распределителя подается на свечи. Контактная схема зажигания выглядит так:


В бесконтактной СЗ датчик Холла формирует импульсы, которые затем обрабатываются транзисторным коммутатором. В остальном принцип устройства такой же, как и в схеме контактной СЗ, только искрообразование на свечах в такой системе получается более качественным и стабильным. Схема бесконтактной СЗ представлена на рисунке ниже:

Часто владельцы ВАЗ-классика переделывают зажигание на бесконтактное, так как такая система является более надежной и стабильной в работе. Для переустановки СЗ в автомагазинах продается специальный комплект, в который входит:

  • Трамблер;
  • Коммутатор;
  • Катушка зажигания;
  • Провода со штекерами.

Но какая бы СЗ не устанавливалась на «Классике», в любом случае она нуждается в регулировке.

Как производится настройка

Перед тем как приступить к выставлению зажигания, сначала нужно вооружиться необходимыми инструментами. Для выполнения процедуры вам понадобятся:

  • ключ для работы с коленчатым валом (можно заменить рожковым ключом на 38);
  • минусовая отвертка;
  • ключ на 13;
  • щупы, необходимые для измерения зазоров;
  • свечной ключ;
  • лампочка с двумя кабелями;
  • крышки для отверстия свеч.

Выставление зажигания на «пятерке» осуществляется либо по первому, либо по четвертому цилиндру. Начинается работа с выкручивания свечи и затыкания отверстия специальной крышкой. Затем берем ключ для коленвала и проворачиваем храповик до того момента, пока поршень не переместится в самое верхнее положение. Свечная крышка выскочит из отверстия.
Настройка осуществляется по меткам. После того как первый этап работы завершен, нужно будет совместить метку на шкиве коленчатого вала со средней меткой на ГРМ. Специалисты рекомендуют использовать именно эту метку в случае, если вы используете бензин АИ-92. Далее от вас потребуется ослабить фиксатор распределителя. Первый кабель контрольной лампочки закрепляется на катушке зажигания (низковольтный вход), а второй подключается – на массу. Теперь нужно включить зажигание. Лампочка загорится.

Далее стоит приступить к вращению корпуса трамблера. Как только вы заметите, что контрольный прибор погас, прекратите процедуру. Теперь медленно поворачивайте устройство до тех пор, пока лампочка вновь не загорится. Как только вы этого добьетесь – трамблер нужно закрепить. Помните, категорически запрещено крутить устройство резко. В таком случае вы не получите нужного эффекта. Если рука дернулась и лампочка загорелась – значит, работы начинаются сначала.

Выставленное зажигание обязательно нужно проверить. Разгоните машину до 40 км/ч, после чего резко перейдите на 4-ю передачу. Если посторонние звуки в районе двигателя отсутствуют, значит, вы все сделали правильно. Если какие-то моменты остались вам непонятными, вы можете просмотреть видео на нашем сайте.

Как правильно выставить зажигание на ВАЗ 2105

Для успешной установки момента зажигания, запуска двигателя и стабильной его работы следует запомнить что:

  • выставить зажигание на классике (ВАЗ 2105, 06, 07) можно по первому или 4-му цилиндрах;
  • узнать положение такта можно заткнув свечное отверстие пальцем или пробкой (выкрутив предварительно свечу) и прокручивая за шкив КВ ключом или стартером;
  • распределитель зажигания двигается по часовой стрелке или против буквально по 2 миллиметра;
  • при выставленном зажигании бегунок должен смотреть на первый цилиндр, а начальное положение перпендикулярно двигателю;
  • оптимальный угол опережения для ВАЗ 2105 около 5-7 градусов (будет зависеть от качества заправляемого топлива).

Выставить и отрегулировать систему зажигания можно четырьмя способами, но наиболее практичный и быстрый это — совмещение двух методов, а именно: установки по меткам и доведение результата до оптимального, используя опыт, на слух при работающем двигателе. Ведь не каждый имеет под рукой стробоскоп или лампочку с проводками.

Установка зажигания ВАЗ 2105
