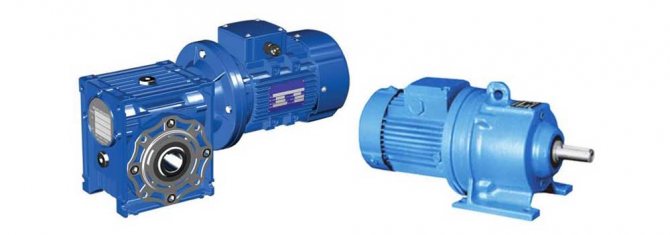

Принцип мотор-редуктора заключается в одновременном уменьшении количества оборотов, передаваемых на быстроходный вал и наращивании (контроле) силы, получаемой выходным валом. Обе величины – снижение оборотов и увеличение крутящего момента – являются ключевыми техническими характеристиками. Первую определяет передаточное число, а что собой представляет вторая величина?

Суть показателя

Согласно технической терминологии, крутящий момент редуктора – это расчетный показатель, вычисляемый произведением прилагаемой силы и длины плеча ее приложения (рычага) в метрах. Измеряется в Ньютон-метрах (1 Н*м означает, что при присоединении рычага длиной 1 м усилие, прилагаемое на его конце, не должно превышать 1 Ньютона, иначе привод не будет работать).

Тяга тем выше, чем ближе точка приложения усилия к оси выходного вала. Для иллюстрации этой характеристики удобнее рассматривать Ньютоны – единицы измерения силы – в более удобных для практики применения оборудования килограммах. Для примера можно взять цилиндрический 2-ступенчатый РМ-650, вводные условия следующие:

• 1 кг = 9,81 Н;
• передаточное число – 31,5;
• количество оборотов на входе – 1,5 тыс. оборотов/минуту (максимальная величина для всех типов мотор-редукторов, кроме цилиндрических, для которых показатель может увеличиваться до 3 тыс. оборотов/минуту);
• заложенный конструктивно крутящий момент редуктора на валу (тихоходном) при заявленных условиях – 5116 Ньютон*метр.

При «переходе» на килограммы получаем, что при метровой длине рычага (радиусе барабана, например, на тихоходном выходном валу) механизм сможет поднять максимальный груз весом 0,522 т (5116/9,81 = 521,5 кг). Приближение точки приложенного усилия – укорочение рычага вдвое до 50 см – даст увеличение показателя до 10232 Н*м. То есть максимальный вес груза на конце рычага увеличится до 1,043 т.

2-6-Zalacha-diff-CP

А — на каждом по 25% момента, поступающего к межосевому дифференциалу от двигателя

Б — на каждом по 50% момента, поступающего от двигателя

В — зависит от оборотов мотора

Г — на передних колесах по 25%. Остальные 50% распределяются между задними колесами пропорционально нагрузке на них и силам сцепления.

Правильный ответ: Г

Благодаря работающему межосевому дифференциалу задний мост получает столько же ньютон-метров, сколько и передний. Но реальное соотношение моментов на его колесах уже зависит от конкретной дорожной ситуации, поскольку блокированный межколесный дифференциал ничего не выравнивает. Если одно из колес зависнет в воздухе, то всё достанется второму колесу, а если сцепление одинаковое, то и дележ будет равным. Поэтому соотношение моментов определяется нагрузками и силами сцепления. ;

*Попытаемся застрять еще раз.

ВОПРОС № 7

У полноприводного вседорожника при включенной передаче одно заднее колесо вывешено в воздухе. Включена блокировка заднего дифференциала. Межосевой дифференциал не заблокирован. Каково примерное соотношение моментов на колесах, если условно принять момент, поступающий от двигателя, за 100%?

Максимально допустимый крутящий момент редуктора

Допустимый крутящий момент мотор-редуктора определяет условия, при которых последний сможет выдерживать усилие, чтобы обеспечить нормальную работу пары «электродвигатель – рабочий механизм», промежуточным звеном которой и выступает мотор-редуктор. При этом ключевым условием является нагнетаемая тяга, а она зависит от передаточного числа.

Крутящий момент мотор-редуктора в зависимости от его исполнения

Расчет начинается с типа устройства – для червячного редуктора и цилиндрического применяются разные подходы. Это связано со спецификой исполнения червячной и цилиндрической передачи.

Так, в червячном редукторе показатель, который отвечает за длину плеча прилагаемого усилия, с изменением модели, практически не меняется. Итоговый крутящий момент мотор-редуктора в большей степени зависит от прилагаемого усилия, которое меняется с увеличением количества зубьев на вращающемся колесе, а радиус рычага – колеса и червяка – становятся условной константой.

Пример – редуктор серии Ч-80. При любом количестве оборотов допустимый крутящий момент червячного редуктора фиксируется при передаточном числе 31,5, и вот почему:

• червяк является многозаходным при малых передаточный числах, червячное колесо в этом случае имеет больше 31 зуба;
• при большом передаточном числе червяк будет однозаходным, но количество задействованных зубьев от этого не поменяется (больше 31).

На выходе при всех условиях наибольшая толщина колесного зуба в червячном редукторе (мотор-редукторе) фиксируется при одном передаточном числе – 31,5. Поскольку нагрузка на него определяется толщиной зубьев (чем она больше, тем выше допустимый крутящий момент мотор-редуктора), такой принцип задает условия технического расчета. Правда, при расчетах крутящего момента редуктора следует учитывать и другие его конструктивные особенности – потери из-за трения по сравнению с цилиндрическими устройствами и сниженный КПД.

С механизмами на цилиндрической передаче ситуация обстоит иначе. Здесь нагнетаемая тяга создается за счет разницы диаметров шестерен. Диаметр/радиус шестерни цилиндрического модуля, таким образом, выступает ключевым фактором при расчете. А прилагаемое усилие одинаковое (в пределах серии) – зубья цилиндрической передачи нарезаются в одном размере для всех передаточных чисел.

Принцип действия

Для того, чтобы водитель мог включить необходимую передачу, необходимо временно разъединить двигатель и первичный вал МКПП. В коробках с механическим управлением для этой цели служит сцепление. В автомобилях используют дисковые сцепления, использующие силу трения между рабочими поверхностями двух дисков – ведущего и ведомого.

Выжимая педаль сцепления, водитель разобщает двигатель и коробку, получая возможность с помощью управляющего рычага поменять пары шестерен, находящиеся в зацеплении. Но валы коробки, даже и отсоединенной от двигателя с помощью сцепления, продолжают вращаться. Скорость вращения при этом у них разная. Поэтому зубья шестерен, входящих в зацепление, не совмещены между собой и с силой соударяются друг об друга. Нагрузка, возникающая при этом, весьма велика и сокращает срок службы деталей. Чтобы снизить отрицательный эффект соударения, конструкторы ввели в устройство механической КПП синхронизаторы.

Синхронизатор представляет собой муфту с внутренними зубьями и конусными зубчатыми кольцами. Шестерни синхронизированной коробки передач имеют конические поверхности, соответствующие поверхностям колец. Принцип работы: выравнивание скоростей вращения происходит за счет сил трения, возникающих между шестернями и кольцами муфты синхронизатора.

Расчет крутящего момента мотор-редуктора

Расчет крутящего момента редуктора на валу производится с учетом условий его установки:

• типа механизмов, с которыми будет работать мотор-редуктор (подъемники, смешивающие механизмы, транспортеры);
• характера работы;
• графика запуска;
• места монтажа.

Для подъемных установок обычно используют червячный редуктор, здесь хорошо себя зарекомендовала серия редукторов МЧ или 2 МЧ. Их конструкция исключает прокручивание выходного вала под нагрузкой (позволяет отказаться от колодочного тормоза).

В мешалках разного типа или бурах хорошо себя показали 3МП и 4МП. Они «заточены» на равномерное распределение радиальной нагрузки, что важно при обслуживании механизмов такого принципа действия.

Для машин, занятых перемещением тяжелых грузов, на первое место выходит выносливость. Здесь подходят мотор-редукторы 1МЦ2С/4МЦ2С (крутящий момент редуктора на выходном валу увеличен).

2-1-Zalacha-diff-CP

Автомобиль сел на брюхо и беспомощно крутит ведущими колесами в воздухе. Чему при этом приблизительно равен момент на маховике двигателя?

А — нулю

Б — зависит от оборотов

В — заявленной паспортной величине

Г — зависит от включенной передачи

Правильный ответ: А

Тем, кому непонятен ответ, поясняем: момента без сопротивления не бывает! Представьте себе электрическую розетку, рядом с которой стоит неподключенный утюг. Напряжение в розетке есть, но отдаваемый ток — нулевой. Так и здесь: двигатель не совершает никакой полезной работы, колеса не встречают сопротивления, а потому и момент отсутствует.

* Если это понятно, то даем задание более сложное — уже с участием дифференциала. Тем, кто подзабыл, что это такое, рекомендуем заглянуть в подсказку ниже.

C чем его едят

Выбор мотор-редуктора по крутящему моменту

При выборе редуктора по крутящему моменту используют несколько показателей:

• Крутящий момент редуктора. Обозначается как М2. Определяется с учетом паспортной мощности (Рn), коэффициента безопасности (S), КПД и срока эксплуатации (тоже расчетная величина, обычно принимается как 10 000 часов).
• Номинальный крутящий момент редуктора Mn Указывается в паспорте, определяет предельную нагрузку, при которой устройство способно безопасно работать с учетом коэффициента безопасности и жизненного цикла.
• Требуемый крутящий момент мотор-редуктора. Обозначается Mr Не может превышать Mn2.
• Максимальному крутящему моменту редуктора присваивается индекс M2max, может рассматриваться как предельная пиковая нагрузка при заданных условиях (постоянные, изменяющиеся, с перерывами, частыми пусками/остановками).
• Расчетный крутящий момент мотор-редуктора обозначается Mc2 и определяется индивидуально.

Расчет крутящего момента мотор-редуктора на выходном валу Mc2 производят по формуле:

Mc2 = Mr2 * Sf

где Mr2 – это необходимый (требуемый) показательдля мотор-редуктора, а Sf – эксплуатационный коэффициент мотор-редуктора (Service Factor). Результирующий показатель крутящего момента редуктора по формуле не может превышать номинального Mn2.

Для чего нужен тахометр?

В любой «уважающей себя» машине есть такой прибор как тахометр. Для многих опытных водителей очевидно, о чём я сейчас напишу, но часто встречаются люди, которые вообще никогда не задумывались ни о наличии тахометра, ни о его предназначении. Он обычно располагается рядом со спидометром и показывает, простите за выражение, частоту вращения коленчатого вала двигателя
