От многообразия моделей, модификаций, брендов и разброса цен на них не­много рябит в глазах. Да, да, не у вас одних. Тем не менее, выбрать себе «пра­вильную» лебедку не так уж сложно, если принять во внимание всего лишь нескольких важных моментов. Сразу попрошу проще­ния у искушенных, поскольку этот ма­териал адресован скорее начинающим.

Что тянуть

Золотое правило выбора электриче­ских лебедок (гидравлику и механику оставляем за скобками как блюда для тонких гурманов) гласит:

Тяга лебедки должна быть примерно в 2 раза больше, чем масса машины. Это правило применяется только для «суровых» внедорожников, для паркетников и других тяжелых автомобилей такой запас тяги не нужет!

Имеется в виду фак­тическая масса со всем снаряжением, а не записанная в технических харак­теристиках автопроизводителя. Стало быть, если у вас «УАЗ-Хантер» (со сна­ряженной массой 1770 кг), который ездит с 2-3 пассажирами и 50-100 кг гру­за, ему будет достаточно лебедки с тягой около 4,5 т. То есть в идеале это лебедка с тягой 9500 lbs, или 4310 кг.

Если грузится машина не под завязку и в самые жесткие места не залезает, то будет достаточно тяги 9000 lbs (4090 кг). Если, наоборот, на машину повешено до­полнительного железа 300-500 кг (пара силовых бамперов с силовыми «калит­ками» и еще много разных крепких труб по кругу), то тонуть она будет лучше, а ехать хуже, поэтому стоит смотреть на лебедки с усилием от 10 000 до 12 500 lbs (до 5670 кг). И наоборот, если машина максимально облегчена для соревнова­ний и кроме двух человек ничего лишне­го в боевом оснащении не возит, то лучше подойдут более легкие и скоростные ле­бедки (например, STO HS 8.8 WP с тя­гой 8800 lbs/3992 кг, но высокой скоростью).

Иногда из этого «весового» правила бывают исключения. Например, на ав­томобиле Chevrolet Niva с его полной массой 1860 кг хорошо приживается облегченная лебедка с коротким бара­баном и тягой 6000 lbs (2720 кг). Бо­лее мощные варианты (8000-9000 lbs) тяжеловаты и создают риск «свернуть морду». То же относится и к обычной «Ниве», которая чуть полегче.

Другой интересный пример — лег­кие внедорожники Suzuki (Jimny и Samurai). При снаряженной мас­се чуть больше тонны и полной около 1400 кг они вполне довольствуются тя­гой 6000 lbs, если машина использует­ся для поездки за грибами, ягодами или на рыбалку. При более тяжелой эксплу­атации (внедорожные покатушки) эти «малыши» способны залезать в такие дебри и так упираться мостами, что нормально работать могут механизмы с тягой 8000-9000 lbs (3630-4090 кг).

И, пожалуй, еще одно «весовое» ис­ключение — мобильная (переносная) лебедка для кроссоверов. При тяге чуть более 2 т она может быть рекомендова­на машинам с массой… до 2 т. Связано это с тем, что кроссоверы на дорожной резине не ездят по болотам и пахотным полям в распутицу. И при использова­нии лебедки 2 раза в год владельцу не составит труда применить блок усиле­ния, увеличив в 2 раза силу тяги.

Как пользоваться

Пожалуй, это второй по значимости фактор как часто вы пользуетесь помощью спецсредств для вызволе­ния себя из засад. Если не более не­скольких раз в год, то подойдет поч­ти любая лебедка, даже с недорогим конструктивным исполнением. Если же трудиться висящему на морде ма­шины агрегату приходится регулярно, стоит присмотреться к более сложным вариантам. Тут стоит обрать внимание, что один и тот же бренд может иметь разные серии лебедок.

• Бюджетные серии автомобильных лебедок: T-max EW, Стократ LD и SD, Comeup DV, все модели Автоспас.
• Продвинутые серии автомобильных лебедок: T-max X-power, Стократ HD, Comeup Seal и Seal Gen2.

Продвинутые модели отличает впервую очередь улучшенная пыле-влагозащита двигателя и других элементов лебедки. Имеются и другие отличия, например более мощный двигатель, более высокая скорость работы, увеличенной расстояние вокруг барабана, наличие более продвинутой комплектации. Если вам интересно узнать об этом подробнее — пытайте наших менеджеров, в статье все не уместишь.

Фактор времени вообще оказывает большое влияние на выбор лебедки. Если для рыбака или грибника попада­ние в засаду — это событие, то выбрать­ся из плена за 10-15 минуте помощью лебедки будет более чем приемлемо — это вам не с лопатой 2 часа корячиться. Совсем другое дело, когда вы участвуе­те в линейной гонке на бездорожье, где выдернуть себя нужно за 3-5 минут, а никак не за 15. К тому же, могут под­гонять другие экипажи, если вас трудно объехать. Эти обстоятельства тоже вли­яют на выбор лебедки, в том числе ее тягового усилия. Надо спешить — имей запас. Есть уйма времени — можно по­пробовать «дернуться» чем-то посла­бее, а если не получится, медленно и вдумчиво переделиться с использованием блока-усилителя.

Про увеличенное расстояние вокруг барабана: если лебедка кон­структивно подороже (например, се­рия Стократ HD) она может допустить полное вытягивание под большим углом. А вот если подешевле — начал тянуться вбок, смотал часть троса на одну сторону — будь любезен перемотаться.

Куда ставить

Самая простая установка — на сило­вой бампер. Здесь ограничений прак­тически никаких. Трудно отыскать ле­бедку, которая не встанет в специально предназначенное место, хотя на всякий случай убедиться в отсутствии проблем будет не лишним. Самая деликатная установка — скрытая, в штатный бам­пер. И вот тут появляется масса вопро­сов: влезет ли лебедка в скорлупу бам­пера геометрически, не слишком ли сильно она перекроет радиатор, как вы­полнен блок контакторов (выносным или интегрированным), какова длина проводов, есть ли установочная плат­форма под эту лебедку? Иногда про­ще спросить, есть ли у продавца свой установочный центр, чтоб не метаться потом по городу, когда машина уже ра­зобрана и что-то куда-то не подошло.

В ассортименте нашего магазина есть площадки для установки лебедок для большинства популярных моделей внедорожников. А также силовые бамперы и обвесы, где уже предусмотрено место под крепление лебедки.

Чем ремонтировать

Покупая первую в своей жизни лебед­ку, не многие задумываются, найдут ли они для нее запчасти — щеточный узел, например, или контактор, или двига­тель. Нам всегда хочется верить в луч­шее, но на бездорожье частенько случа­ются неприятности, и далеко не всегда мы их в силах предотвратить.

Хотя по закону запчасти у продавца вроде бы должны быть, на практике дело обстоит не так, как в теории. Если вы еще не очень хорошо знаете этот рынок, не поленитесь перед покупкой лебедки поинтересоваться наличием к ней запас­ных частей: «Сколько стоят? А сейчас можно приехать купить?».

Ну и в завершении статьи расскажем о некоторых особеностях выбора лебедки для внедорожников различных типов.

Лебедки для УАЗов

Виды ручных лебедок

По сути, деление моделей на самодельные и заводские, импортные и отечественные – это классификации лебедок. Разделить их можно и по типу крепления.

Есть аппараты, фиксирующиеся на стенах, на земле и комбинированные. Но, основная классификация связана со строением, типом механизма лебедок:

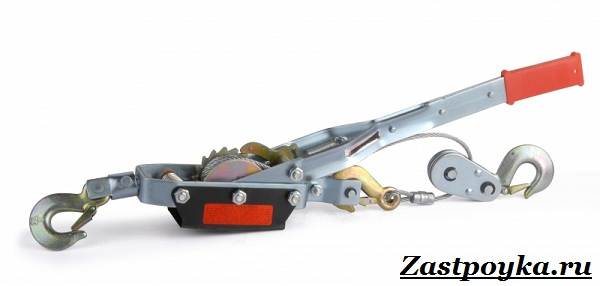

№1 Рычажный механизм может работать без фиксации. Соответственно, не нужно искать основание, способное, как и лебедка, выдержать солидную нагрузку.

Плюсом, свободное крепление позволяет применять аппарат и по горизонтали, и по вертикали. Главный в конструкции рычаг. Он, запускает храповый механизм, вращающий вал лишь в одну сторону.

Минус конструкции – малая намотка троса на барабан. Более 6-ти метров в моделях класса не встретить. Зато, лебедка ручная рычажная – рекордсмен грузоподъемности. Именно среди аппаратов с рычагами встречаются тягающие по 10 тонн.

Такие лебедки солидны в размерах, применяются в промышленности, на стройках. Большинство же рычажных образцов миниатюрны, закупаются для бытовых нужд.

Подвидом рычажной лебедки считается монтажно-тяговая. В ней отсутствует барабан. Это делает модели компактными и снимает ограничение по длине каната. Встречаются предложения с 20-25-метровыми тросами.

Зажимаются они кулачками на корпусе. Расположены зажимы друг напротив друга, обеспечивая равномерную нагрузку на трос. Тот, в итоге, дольше служит. К тому же, есть функция блокировки кулачков рычагом.

Последний защищен срезным штифтом. Устройство совершеннее прочих рычажных лебедок, набирает популярность.

№2 Барабанный механизм работает только от опоры. Рассчитан на горизонтальное передвижение грузов. Если переместить их нужно под углом в 45 градусов, лебедка ручная барабанная крепится на высоте 15 сантиметров от земли.

Это минимум. Если передвигать груз предстоит под большим углом, аппарат поднимают на 65 сантиметров. Кроме опоры, работают рукоять, редуктор и барабан.

На последнем, как правило, десятки метров троса. Поэтому модели серии еще называют тросовыми. Вместо рычага движение задает вращающаяся рукоять.

Через редуктор она передает импульс на барабан, а тот задает тяговую силу. Если она чрезмерна, срабатывает стопор. Это обезопасит в моменты внезапного падения грузов. Они могут весить от 250-ти кило до 5 тонн.

Подклассификации лебедка ручная тросовая обязана разным типам привода. Наименее надежным считается :

-Червячный. В нем есть винтовая шестерня и основная. Последняя закреплена на барабане, вращается винтом. Механизм имеет автостоп и позволяет двигать груз в любом направлении, проще говоря, работает на реверсное движение. Радует и сила привода, компактность механизма. Но, плюсы перекрывает быстрый износ за счет активного трения в червячной паре. Снижая нагрузку, приходится постоянно смазывать ее. Без смазки червячные приводы часто клинет.

-Односкоростной шестеренчатый привод представляет большую шестеренку на барабане и рядом с ней малую передающую. Конструкцию еще именую зубчатой. Передаточное отношение высчитывается от количества зубцов на шестеренках. Ведущая из них монолитно скреплена с валом, а к нему фиксируется рукоять.

Если ее плечо длинное, для тяги нужно приложить минимальное усилие. Короткие рукояти заставляют попотеть. Зато, механизм надежен и долговечен, в горизонтали тягает по 2-3 тонны, а в вертикали несколько центнеров.

-Многоскоростной шестеренчатый привод. В таком несколько пар шестеренок. Учитывая, что каждая увеличивает коэффициент усилия в десятки раз, привод самый мощный. Но, скорость вращения барабана, свойственная при 1-ой паре шестерней, теряется.

Приемлемый ритм набирается с тяжелыми грузами от тонны весом. Если же задумано поднять ведро с гравием, процесс будет затяжным. Выручает функция блокировки шестерней. Можно застопорить определенные пары. Учитывая сие, цепная лебедка ручная с многоскоростным приводом – верх совершенства в своем классе.

Как видно, от нюансов строения лебедки зависит сфера ее применения. Есть даже отдельная классификация по назначению установок. Ее рассмотрим в отдельной главе.

Лебедки для небольших пикапов

Применение ручной лебедки

Наиболее часто ручная лебедка нужна для автомобиля. Это считается бытовым применением. В авто принято класть рычажные модели. Удобны их компактность и возможность работать без крепления.

В противовес моделям с электрическим приводов встают легкость, экономия ресурсов двигателя, от которого лебедки берут энергию. К тому же, ручные установки в разы дешевле электрических.

Лебедки бытовой направленности именуют малогабаритными, поскольку для хозяйственных нужд достаточно компактных моделей.

Их используют не только в авто, но и на частных стройках, в гаражных работах, при натягивании проводов. Прочие виды установок узкоспециализированные. Так:

• Скреперные лебедки используют гонрнодобытчики для перемещения люлек с породой.
• Маневровые помогают перемещать жд-вагоны. Такая необходимость возникает в участках разгрузки и на предприятии.
• Тяговые лебедки тоже промышленные, но направлены на различные грузы, перемещаемые на предприятиях, складах, стройплощадках.
• Монтажные модели применяют при сборке и демонтаже различного оборудования. Лебедки класса помогают перемещать и удерживать на весу его детали.

Изготавливаются ручные лебедки из крепких сплавов. Их сочетание с устройством аппаратов позволяет использовать механизмы в любых условиях, будь-то жара, холод, помещение или улица.

Для работ под открытым небом и беспроблемного хранения лебедок, их покрывают антикоррозийными составами, предотвращающими ржавчину.

Лебедки для «Нивы»

Описание и характеристики ручной лебедки

Ручная лебедка – устройство для перемещения грузов по горизонтали. Тали же передвигают тяжести по вертикали, то есть, снизу вверх. Однако, есть комбинированные модели, в которых два механизма совмещены.

Строение лебедки основано на барабане с намотанным на нее тросом. За него тянут грузы. Минимальная нагрузка для лебедок – 150 килограммов, а максимальная – 10 тонн. Сколько выдерживает конкретная модель можно проверить лишь опытным путем.

Производители заявляют грузоподъемность лебедок. Но, тот же опыт подсказывает, что китайские установки, к примеру, склонны выдерживать меньше нормы. В соответствии с заявкой производителя работают, как правило, российские лебедки. Их, в основном, поставляет завод Армавира.

На пределе нагрузки у лебедок рвется трос. Подстраховываясь, избегают его металлических вариантов. Порвавшись и отпружинив, такие могут нанести серьезные увечья.

Предпочтительны канатные тросы. Их длина в лебедках разных моделей тоже разнится. Минимум – 1,5 метра, максимум – 10.

К барабану с тросом в лебедке прилагается передача в виде зубчатого привода, рычага с храповиком или винтового механизма. Они снижают нагрузку на трос.

Элементы передачи и барабан крепятся к раме. В ней есть пазы для цепи, протягиваемой к неподвижной опоре и закрепляемой на ней. Бывают, так же, рамы с болтовыми соединениями для крепления.

В отличие от электрической, ручная лебедка полностью автономна. Кроме заводских вариантов есть упрощенные самопальные. Любители езды по пересеченной местности, к примеру, возят с собой полуметровый отрезок трубы.

Его вбивают в грунт. К верхушке трубы крепят трос. В действие импровизированную лебедку приводят черенком лопаты или фомкой. Ухват осуществляют меж трубой и тросом.

Усилие прилагается большее, чем к заводским установкам. Однако, и на самой простой лебедке коэффициент полезного действия в разы больше, чем без механической подмоги.

Ручная лебедка, своими руками сделанная, работает только на тягу. Среди же заводских установок есть способные еще и плавно опускать груз. Если конструкция рассчитана не только на тягу по земле, но и подъем, их мощь разниться.

Передвигать в горизонтали легче, чем по вертикали. На упаковке указано 2/0,8 т.? Значит, лебедка способна тянуть по земле 2000 килограммов, а поднимать меньше 1000.

Лебедки для тяжелых «американцев»

Виды

Механизм действия лебедок заключается в следующем: на неподвижном надежном и тяжелом объекте закрепляется одна сторона троса. Машина вытягивается из западни во время его наматывания на барабан. Такие агрегаты разделяются на несколько видов:

• съемные переносные автомобильные лебедки;
• гидравлические;
• электрические;
• механические.

Наибольшее распространение приобрели лебедки автомобильные Winch электрические. Осуществляется их работа при помощи мотора, подсоединенного к автомобильной бортовой сети. Подобные механизмы отличаются простотой монтажа и удобством применения.

Гидравлический вариант основан на применении гидроусилителя руля. Он имеет отличительную стойкость к повышенным нагрузкам, но намотка троса достаточно медленная и эффективно устройство только при включенном двигателе.

Механическая лебедка автомобильная работает от двигателя, при этом она неприхотливая, мощная и может использоваться даже под водой. Устанавливается, как правило, на внедорожниках. Для такого устройства превышение нагрузки не так опасно, как для остальных видов, так как в этом случае оно просто остановится. Но при выборе мощного варианта может не хватить производительности гидроусилителя.

Лебедки для кроссоверов

Устройство лебедки

Автомобильная лебедка состоит из нескольких основных элементов. Они могут отличаться по размерам и конструкции.

1. Важнейшим узлом любой лебедки является барабан, на который наматывается трос. Автомобилисты делают барабаны из толстостенной трубы и стального листа толщиной 4-5 мм. Некоторые модификации оснащаются ведомой шестерней, которая приваривается к одной из щечек. Внутрь трубы вставляются подшипники для снижения трения. Хороший барабан получается из двух автомобильных ступиц. Они свариваются на оправке с подходящими размерами, которая обеспечивает соосность конструкции.
2. Не обойтись при изготовлении лебедки без редуктора. Наиболее выгодным будет использование червячного механизма с большим показателем передаточного числа. Одним из достоинств такого устройства станет отсутствие дополнительного тормоза для фиксации барабана. Автомобилисты применяют самые необычные редукторы, например, механизм открывания дверей троллейбуса. У данного устройства подходящее передаточное число, его удобно монтировать на автомобиле.
3. Пульт управления лебедкой или ручка должны располагаться в стороне от барабана. Тогда при разрыве троса автовладелец не пострадает.
4. При создании электрического прибора автолюбители используют стартеры и генераторы от транспортных средств. При выборе стартера предпочтение следует отдать моделям с планетарным редуктором. Такие узлы встречаются в автомобилях Волжского завода.
