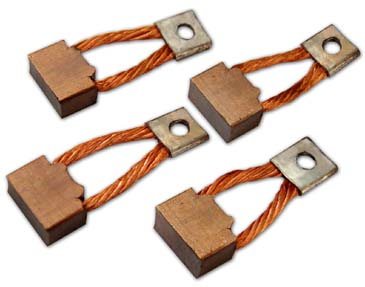

Неправильная замена щеток

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Как правило, если долгое время пусковое устройство не подвергалось ремонту, а щетки его не были заменены, полярность подаваемого напряжения может легко нарушиться. Другими словами, в кабелях стартера «плюс» и «минус» поменялись местами. Причина – разгерметизация линии и взаимное соприкосновение проводов.

Вероятно и другое развитие событий, когда пусковое устройство до этого побывало в ремонте. Процедура замены щеток на этот раз была проведена неграмотно, элементы соответственно выставлены в неправильной последовательности. Нужно протестировать и определить, куда смотрит щетка с полярностью «плюс». Она должна смотреть прямо напротив «минуса».

Для определения полярности щеток, их достаточно приложить друг к другу. Соответственно, притягивание или отталкивание поможет определить правильность полярности.

Неправильно установленные щетки, как правило, связаны с крышкой стартера. Она неправильно ставится, что и приводит к переполюсовке (подробнее об этом ниже).

Повреждение электрической схемы стартера Ваз 2110

Неисправности стартера часто связаны с повреждением электрической цепи, которая берет начало от аккумулятора автомобиля. Признаками поломки является отсутствие или медленное вращение коленвала, при попытке запустить двигатель. Проверьте следующие моменты:

• Что АКБ достаточно заряжена.
• Надежность фиксации и качество контактов «массы».
• Целостность провода, который подходит к контактной группе втягивающего реле. Здесь же обратите внимание на качество контактного соединения.
• Исправность контактов замка зажигания.

Отсутствие повреждений на проводе, установленном между аккумулятором и стартером. Он должен иметь хороший контакт.

Если при повороте ключа в замке зажигания, якорь не вращается, и не срабатывает втягивающее реле, то неисправность стартера может быть связана с витковым замыканием, обрывом или КЗ на «массу» тягового реле. Об «электрических» проблемах узла свидетельствует и медленное проворачивание маховика, при попытке запуска двигателя.

В случае, если явные признаки неисправности стартера отсутствуют, необходимо демонтировать узел, для осмотра. Проблема может быть вызвана замыканием пластин или подгоранием коллектора, но наиболее распространенными причинами является «подвисание» или износ щеток.

Таким образом, к характерным неисправностям стартера стоит отнести:

• Износ щеток.
• Поломку тягового реле.
• Износ коллектора якоря.

Давайте поговорим об этих проблемах более подробно!

Почему устройство крутит в обратную сторону

Однако в некоторых случаях владельцы транспортных средств недоумевают – как может стартер крутить в обратную сторону без всяких на то причин. Другими словами, новый стартер до этого не разбирался, и провода идут нормально. В чем же тогда дело?

Понятно, что ни один автовладелец не захочет разбирать новый стартер, а тем более, распаивать ротор и менять проводку, как это советуют сделать некоторые специалисты при очень серьезных случаях.

Итак, почему же электродвигатель крутит в обратную сторону? Конечно же, подробно рассматривать устройство мотора тут не нужно? Все дело в тех же магнитах, о которых было написано выше. Они, по сути, выполняют функцию статора. Внутри пускового устройства бывает установлено четыре или шесть магнитов разной полярности. Три магнита плюсовой полярности и три магнита обратной. Расположены они поочередно, по вот такой схеме: «плюс» и «минус», «плюс» и «минус», «плюс» и «минус».

Чтобы определить полярность магнитов, достаточно приложить их друг к другу. Если магниты притягиваются, значит, они одинаковой полярности. Если не притягиваются, значит перед вами разные полярности.

Современный пускатель, по сути, не что иное, как электродвигатель, вращение которого зависит непосредственно от магнитного поля. Ему все равно, в какую сторону вращать. Направление вращения задается остаточным магнетизмом. Таким образом, если полюса неправильные, то произошла, как любят называть этот процесс эксперты, переполюсовка.

Переполюсовка – как несложно догадаться, это смена полюсов.

Разборка стартера всегда должна проводиться по заранее намеченному плану. Обязательно нужно маркировать крышку пускового устройства, начертив фломастером вдоль стартера сверху вниз. Таким образом, при обратной сборке будет видно, как нужно ставить крышку.

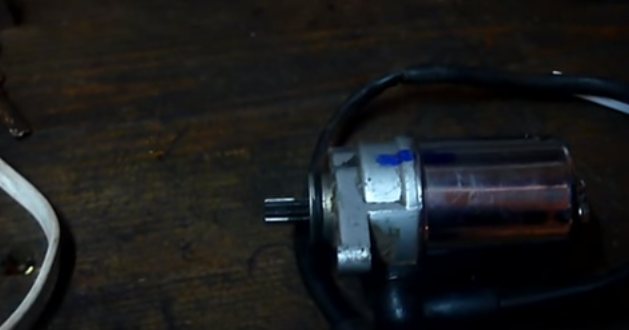

Примечательно, что стартера от скутеров легко поставить в нужную полярность, даже не снимая крышки. Для этого будет достаточно расслабить два направляющих болта пускового устройства, а затем, держась за якорь одной рукой, другой провернуть крышку на 180 градусов. Это позволит изменить на стартере вращение магнитного поля.

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

КАК ПЕРЕДЕЛАТЬ СТАРТЕР МТЗ НА ОБРАТНОЕ ВРАЩЕНИЕ

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

ПОЖАЛУЙСТА ПОДСКАЖИТЕ КАК ПЕРЕДЕЛАТЬ СТАРТЕР МТЗ НА ОБРАТНОЕ ВРАЩЕНИЕ

А вчём секрет . За чем в обратную сторону

Всякий, кто вместо одного колоса или одного стебля травы сумеет вырастить на том же поле два, окажет человечеству и своей родине бо́льшую услугу, чем все политики, взятые вместе. (Джонатан Свифт)

НУЖНО ВОПЛОТИТЬ В ЖИЗНЬ ОДНУ ЗАДУМКУ НО ДЛЯ ЭТОГО НАДО ПЕРЕДЕЛАТЬ СТАРТЕР

какую если не секрет? Редуктор?

Массу и плюс местами поменять наверное.

Массу и плюс местами поменять наверное.

НУЖНО ВОПЛОТИТЬ В ЖИЗНЬ ОДНУ ЗАДУМКУ НО ДЛЯ ЭТОГО НАДО ПЕРЕДЕЛАТЬ СТАРТЕР

Народ выпытывает,чтоб дать какой нибудь другой вариант решения вашей проблемы,а вы молодогвардейца играете.

ДА НЕТ ОТЛУЧАЛСЯ НЕНАДОЛГО ДРУГОЙ ВАРИАНТ ЕСЛИ ТОЛЬКО АНАЛОГИЧНЫЙ ПОМОЩЬНОСТИ НО ОБРАТНОГО ВРАЩЕНИЯ ДРУГОЙ КАКОЙ НИБУДЬ СТАРТЕР

Массу и плюс менять бесполезно-вращение таким-же и останется.Нужно поменять местами шинки которые подключены к плюсовым щёткам(изолированы от корпуса).

Если полярности поменять то будет кз. А вопрос с бендиксом и втягивающей как решать?

clone7719 а это точно поможет или это предположение.

Поломка тягового реле стартера Ваз 2110

• Первая — подведение шестерни бендикса стартера к зубчатому венцу маховика.
• Вторая — ее возврат в исходное положение после запуска двигателя.

Поломка втягивающего реле грозит тем, что двигатель попросту не заведется. Причин поломки реле не так много. В данном материале мы постараемся описать признаки и причины поломки, а также методы диагностики и ремонта.

На поломку втягивающего устройства могут указывать следующие признаки:

1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Как автомобильный стартер заставить крутиться в обратную сторону?

Человек занимается конструированием трактора, и хочет прицепить к нему электро стартер. Надо, чтобы стартер крутился в обратную сторону. Попросил меня переделать стартер. Понимаю, что надо перекинуть концы всех четырех обмоток, но это трудно сделать, так как две обмотки выполнены шиной. А нельзя ли просто изменить полярность питания стартера (плюс и минус поменять местами)? Будет ли стартер крутиться в обратную сторону? В стартере две обмотки намотаны шиной, а две более тонким проводом. И четыре щетки.

АК

:
плюс и минус поменять местами

АК

:
Надо, чтобы стартер крутился в обратную сторону
А что Вы будете делать с бендиксом?

На «зубилах» и на «классике» стартеры крутятся в противоположные стороны. Отгадайте почему? И воспользуйтесь тем который Вам подходит.

смена полярности ничо не даст надо либо поменять местами щетки +и- или обмотки статора переключить но работа еще та может проще другой подобрать стартер?

Mastak

, спасибо, скачал.
Mastak
:
Тогда придётся изолировать кожух стартёра от всего остального.
Похоже я разобрался как решить задачу с минимальными переделками. На корпусе сидят только две щетки, а все остальное изолировано от корпуса. Изолируем эти две щетки от корпуса, и подаем на них плюс питания. Остается проверить, будет ли крутить стартер в обратную сторону при смене полярности питания. Такую задачу «Кулибину» я уже поставил.
L0ST
:
А что Вы будете делать с бендиксом?
Бендикс, это шестерёка? Это не моя проблема, человек, это все затеявший, достаточно продвинут в механике, наверное, у него все придумано.

ЗЫ. Прочитал сообщения выше. Значит смена полярности ничего не даст, но всеравно пусть человек проверит.

АК

:
Значит смена полярности ничего не даст,
смена полярности без переделки -можете попробовать хотя если помните теорию электрических машин то и так понятно-вон двиган с последователным возбуждением может и на переменке работать токо греется больше у стартера смешанное так что при 50гц крутиьне будет а при медленой смене будет крутить в одну. если умудришся изолировать щетки их там 4 или 6 они через одну + и _ то переключи шинки к ним идушие от токовых(сериесных) обмоток

Как проверить втягивающее реле стартера Ваз 2110

Методов проверки втягивающего реле существует несколько. Разберем их по порядку:

Срабатывание реле можно определить достаточно просто — в момент запуска раздается щелчок, производимый двигающимся сердечником. Этот факт говорит об исправности устройства. Если же щелчка нет — значит, втягивающее реле стартера не срабатывает. Если втягивающее щелкает, но не крутит стартер, то вероятная причина этого заключается в подгорании контактов реле.

Вопрос по стартеру

ТОварищи электрики, как заставить стартер работать в обратную сторону?Стартер от Хонды СВХ. Я понимаю, что это электромотор, и надо поменять полярность. Но у него масса на корпусе (-).. Требуется переделать его навсегда ХЭЭЛП. Я не могу поставить мотор, не проверив его стартером!!Катаца охотаа!!Аааа.

поменяй местами включение статорных или роторных обмоток. надо смотреть ,что проще.

[Редактировано 27/4/2004 manowar]

а такое понятие как бендикс на том стартере присутствует? (порой просто шестерня)

Привет, товарищ Мановар бендикса нет.. зато есть четыре щетки, две идет с массы, две с плюса. Мне предложили поменять подводящие провода местами, . и что произойдет, интересно. они же бегают по одному и тому же контакту. То есть толку вроде нет.ИЛИ есть??А, Мановар?Ни хрена не понимаю.Они же одинаковые, как глисты.

Поломка или износ механической части стартера Ваз 2110

Первая категория неисправностей стартера имеет механическую природу. О таких поломках свидетельствуют следующие признаки — стартер работает, но мотор не пускается, и нет вращения коленчатого вала.

Если стартер вращается, но двигатель не заводится, причин может быть множество:

1. Пробуксовка муфты.
2. Выход из строя, или соскакивание с оси, рычага отключения.
3. Поломка буферной пружины, которая не выполняет поставленных задач.
4. Сильный износ поводкового кольца.

Если в момент запуска двигателя, раздается скрежет, то это может свидетельствовать об износе зубцов венца маховика. Для решения проблемы, убедитесь в правильности регулировки хода шестеренки и осмотрите буферную пружину.

Стартер Ваз 2110 в разобранном состоянии

Неисправности стартера часто связаны с подозрительным шумом, во время работы устройства. В такой ситуации, производите осмотр моторного отсека, сверху или снизу. Здесь возможны следующие причины поломки:

1. Повреждение зубьев.
2. Ослабление крепящих болтов стартера.
3. Износ втулки подшипников и шеек на якорном валу.
4. Ослабление крепежа полюса внутри стартера. Следовательно, якорь касается стартерной части.

Причин подобной поломки может быть несколько:

• Износ пружины муфты свободного хода.
• «Прикипели» контакты тягового реле.
• Заело и не работает тяговое реле.
• Заклинил привод на валу или приводной рычаг.
• Износилась обратная пружинка выключателя зажигания.

При наличии подобных неисправностей стартера, рекомендуется сразу снять клемму с устройства и приступать к поиску проблемы.
