Устройство плавающих сайлентблоков

Плавающий сайлентблок является шарниром шарового типа. Совместно с прочими сайлентблоками и амортизаторами он отвечает за обеспечение скоростных преимуществ автомобиля, динамики разгона и торможения, управляемости.

В отличие от прочих аналогичных деталей, шаровые шарниры обеспечивают подвижное и надежное соединение рычагов, опор подвески и колес автомобиля, благодаря чему они могут двигаться в разных направлениях в определенных плоскостях, в том числе и в вертикальной. Сайлентблок плавающий обеспечивает подвижное соединение стойки колес и рычагов подвески, благодаря чему возможен поворот передних колес и реакция на вертикальные колебания пружины.

Виды конструкции сайлентблоков

Шаровые шарниры для автомобилей производятся в нескольких вариациях. Первая модель состоит из корпуса, в отверстии которого установлен шаровой палец со сферической головкой, изготовленного из композитного материала вкладыша и пружины, которая поджимает вкладыш. Отверстие в корпусе сквозное, стенки его состоят из конических и цилиндрических поверхностей. На внешней поверхности вкладыша на равном расстоянии друг от друга располагаются конические участки. Они вступают во взаимодействие с кольцевой поджимной пружиной и эквидистантной поверхностью корпуса. В корпусе установлена крышка, прижимающая пружину, а сам пружинный элемент включает в себя пружинную и опорную секции.

Минусы конструкции сайлентблока

Сайлентблок плавающий задний, имеющий описанную выше конструкцию, обладает минусами – высокой стоимостью пружинного элемента и слишком сложным исполнением. С учетом наиболее важных для такой детали характеристик самым приближенным ее аналогом является шаровой шарнир, состоящий из корпуса, шарового пальца, поджимной втулки и вкладыша. Втулка, в отличие от пружины, изготавливается их полимерного материала.

Минусом такой конструкции является сложный и трудоемкий процесс производства. Для изготовления шарниров, способных обжать весь корпус с хвостовой стороны пальца, требуется специальное оборудование.

Анализ всех существующих конструкций шаровых шарниров позволяет сделать следующие выводы:

1. Особенности таких деталей зависят от года выпуска и производителя.
2. Плавающие сайлентблоки развиваются по мере изменения материала и конструктивных особенностей вкладышей – начиная от элементов, изготавливаемых из металла, и заканчивая тефлоновыми деталями, закрытыми пластмассовой обоймой.
3. Количество деталей сайлентблоков за последние годы уменьшилось с 12 до 6. Достичь этого удалось за счет исключения элементов, которые отвечали за смазку и регулировку шаровой опоры в процессе эксплуатации автомобиля.
4. Все шаровые опоры требуют надежной и качественной защиты трущихся поверхностей от загрязнения. Специальные чехлы для опор – пыльники – отличаются небольшим сроком эксплуатации из-за быстрого износа и разрывов. Для снижения износа и трения стараются применять вкладыши с тефлоновыми рубашками в пластмассовых корпусах. Надежность шарниров также повышается за счет увеличения шероховатости поверхности пальцев.

Из чего состоит плавающий сайлентблок?

Конструкция плавающего сайлентблока представляет собой

1. Пыльники
2. Крышка
3. Корпус
4. Пластиковое кольцо
5. Фторопластовый подшипник скольжения
6. Центральная втулка с сферическим утолщением по середине

Шаровая втулка «6» изготавливается с применением напыления против коррозии и для увеличения износостойкости. Фторопластовый вкладыш «5» является прокладкой между внешней и внутренней втулкой, и обеспечивает плотное износостойкое соединение. Пластиковое кольцо «4» служит центрующим и поджимается крышкой «2». Все свободное место заполняется смазкой для уменьшения износа деталей сайлентблока. Пыльники «1» являются важной частью, и служат для защиты внутренностей сайлентблока от износа.

Принцип работы плавающих сайлентблоков

При нормальных и средних нагрузках сайлентблок плавающий ведет себя как обычный шарнир, но при увеличении степени воздействия его стойкость к сильным ударам повышается, но не приносит вреда резинке. Подобного результата добиваются за счет того, что внутри детали находится жидкость, из-за чего шарниру и дали название плавающего.

Во время движения автомобиля все его узлы, связанные сайлентблоками, также приходят в движение. Это становится причиной углового смещения шарового пальца относительно корпуса. Усилие передается от корпуса шарнира к пальцу через вкладыш, износ головки компенсируется за счет пружины.

Внутренняя поверхность вкладыша имеет большой диаметр, что понижает нагрузку на поверхность головки и гарантирует высокий уровень износостойкости конструкции в целом. Полимерный вкладыш, прежде чем приступить к сборке шарнира, запрессовывают на вкладыш. Сайлентблок плавающий задний, особенно его металлические части, покрывается специальным защитным составом, предохраняющим от коррозии.

Как крепятся сайлентблоки

Шарниры устанавливаются в рычаги подвески несколькими способами. Самым распространенным, который используется для того, чтобы монтировать плавающий сайлентблок «КИА Сид», является запрессовка детали вместе с внешней втулкой в проушину рычага. Крепится он в ней за счет силы трения. Подобная конструкция гасит вибрации и различные нагрузки. Ремонтируется она банально и легко: кувалдой или молотком выбивается старый сайлентблок, и устанавливается на его место новый.

Если на рычаг оказывается нагрузка в одном направлении или плоскости либо он сам выполняет роль направляющего, то сайлентблок обходится без внешней втулки. В такой ситуации используют шарниры, на торце упругих элементов которых располагаются буртики. При помощи последних он и запрессовывается в проушину.

В последнее время стали очень популярны интегрированные сайлентблоки, в которых роль внешней втулки исполняет проушина рычага, внутри которой запрессован упругий элемент. Подобные элементы можно встретить у последних моделей автомобилей «Тойота» — плавающие сайлентблоки на таких машинах интегрированные. Подобная конструкция не обладает особым инженерным смыслом: основная ее задача – увеличение прибыли для производителя, поскольку произвести запрессовку новой резины внутрь рычага вне заводских условий практически нереально. В таком случае придется производить полную замену рычага, что обходится в весьма крупную сумму.

Каучуковые или полиуретановые?

Практически у всех моделей сайлентблоков упругий элемент изготавливается из каучука. Чем больше содержание этого материала в составе, тем лучше характеристики шарниров. Несмотря на это, у них имеются и свои аналоги, не уступающие по качеству.

Неоригинальные сайлентблоки чаще всего изготавливаются из синтетического полиуретана и пользуются огромной популярностью у автовладельцев, желающих сэкономить на оригинальных деталях к автомобилю.

Огромным преимуществом такого материала является длительный срок эксплуатации. Полиуретановые сайлентблоки можно использовать на протяжении нескольких лет.

Несмотря на такое достоинство, особых плюсов у полиуретановых сайлентов нет. Многие из них не подвергаются реакции вулканизации, соответственно, надежно прикрепить их упругую часть к металлической невозможно, а обжимать такой материал нельзя: он слишком жесткий. Шарниры, выполненные из некачественного полиуретана, быстро выходят из строя – спустя 40-50 тысяч километров пробега. Причиной этому является отслойка упругого материала от поверхности втулки.

Даже если состав сайлентблока будет выбран правильно, главной проблемой остается жесткость. После установки полиуретанового сайлентблока снижается плавность хода автомобиля, нарушается эластокинематика подвески – характер расположения колес под воздействием боковых и продольных сил. Проще говоря, это может устранить подруливающий эффект задней подвески, который характерен для многих современных моделей авто.

Необходимые запчасти и инструменты

Сайлентблоки подрамника Ниссан Кашкай не являются дорогой деталью, поэтому не стоит засматриваться в сторону заменителей, а приобрести оригинальные запчасти. Это гарантия длительной службы узла и предотвратит преждевременный износ рычагов. Единственным целесообразным исключением приобретением неоригинальной запасной части, является установка полиуретановых сайлентблоков, для придания автомобилю еще большей жесткости и устойчивости на дороге. Однако помните, что полиуретан создает дополнительную нагрузку на остальные элементы подвески.

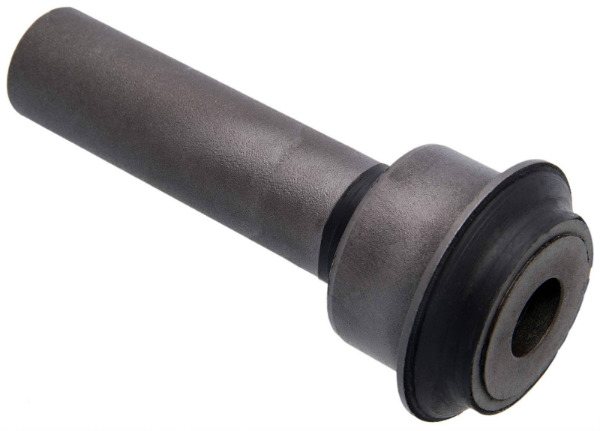

Передний сайлентблок подрамника 54466-JD000

Для замены резинометалических втулок Ниссан Кашкай понадобится:

• 54466-JD000 – Передний (количество – 2 штуки);
• 54467-BR00A – Задний (количество – 2 штуки);
• 54459-BR01A – Болт крепления передний (количество – 2 штуки);
• 54459-BR02A — Болт крепления задний (количество – 2 штуки).

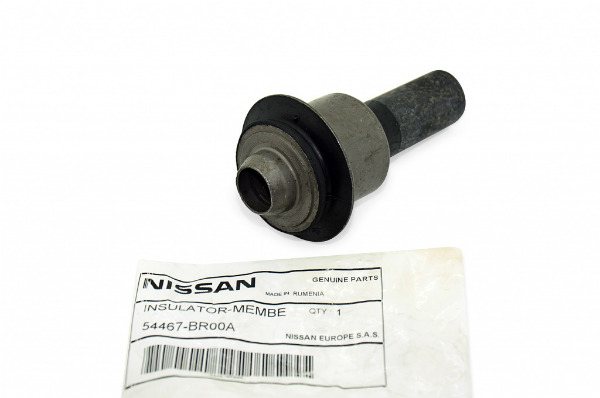

Задний сайлентблок подрамника 54467-BR00A

Стоит отметить, что некоторые Кашкай, выпущенные с 2006 по 2007 год имели неприятную конструктивную особенность – у них отсутствует резиновая шайба (изолятор), которая ограничивает движение подрамника по вертикали. Поэтому, на этапе диагностики стоит выяснить наличие этих шайб, в противном случае их покупают заранее:

• 54464-CY00C – Изолятор задний (количество – 2 штуки);
• 54464-CY00B – Изолятор передний (количество – 2 штуки).

Изолятор сайлентблока подрамника задний 54464-CY00C

Из инструментов понадобится:

• кувалда, массой не менее 2 кг;
• ключ-трещотка с головками на 21, 18, 13;
• воротки (большой и малой длины);
• накидной ключ на 19;
• рожковый ключ на 14
• плоскогубцы с загнутыми губками;
• отвертки;
• удлинители и Г-образный ключ на ½ дюйма;
• домкрат;
• головка для трещотки на 32 (используется как альтернатива оправке при опрессовывании).

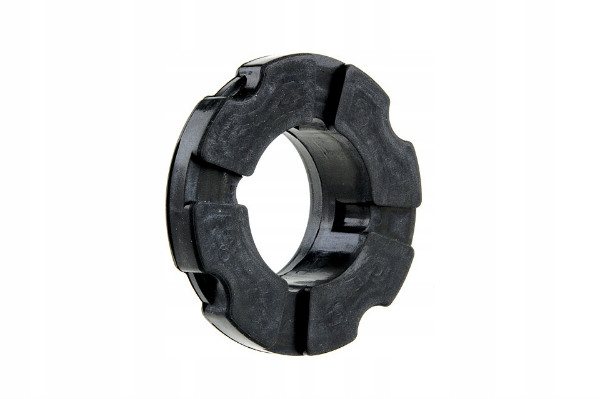

Изолятор сайлентблока подрамника передний 54464-CY00B

Приготовив необходимый инструмент можно приступать к замене сайлентблоков.

Срок эксплуатации сайлентблоков

Правильно установленные сайлентблоки высокого качества даже при неблагоприятных условиях эксплуатации способны работать на протяжении длительного срока. В среднем период их функционирования составляет от 70 до 150 тысяч километров пробега.

Сроки эксплуатации и разница в них напрямую зависят от качества изделия. Дешевые модели, выполненные из плохих материалов, не справляются с серьезными нагрузками и быстро выходят из строя. К примеру, плавающие сайлентблоки «Мерседес» отличаются высоким качеством и длительным сроком эксплуатации.

Поспособствовать скорому износу сайлентблоков может активная эксплуатация автомобиля в плохих дорожных условиях — движение по бездорожью или грунтовым трассам.

Почему они ломаются плавающие сайлентблоки

Сай­лент­бло­ки нахо­дят­ся под повы­шен­ной нагруз­кой, поэто­му име­ют огра­ни­чен­ный срок служ­бы. Реко­мен­ду­ет­ся про­во­дить заме­ну через каж­дые 50,0 тысяч кило­мет­ров. Может быть преж­де­вре­мен­ный износ, если экс­плу­а­та­ция про­из­во­дит­ся в тяже­лых усло­ви­ях и с повы­шен­ной нагруз­кой, или при нару­ше­нии усло­вий исполь­зо­ва­ния.

Пла­ва­ю­щие сай­лент­бло­ки могут сло­мать­ся, если:

• не были точ­но уста­нов­ле­ны в свое поса­доч­ное место. Непра­виль­ная уста­нов­ка при­во­дит к ран­не­му изно­су. Каж­дый шаро­вой шар­нир име­ет свое место посад­ки, поэто­му при замене необ­хо­ди­мо соблю­дать пра­ви­ло точ­ной посад­ки;
• затя­ги­ва­ние кре­пеж­ных бол­тов про­из­во­ди­лось в непра­виль­ном поло­же­нии авто­мо­би­ля. После заме­ны дета­ли мно­гие авто­мо­би­ли­сты затя­ги­ва­ют бол­ты в под­ве­шен­ном состо­я­нии маши­ны, или когда она сто­ит на дом­кра­те. Что при­во­дит к скру­чи­ва­нию и быст­ро­му раз­ры­ву рези­ны. Затяж­ка бол­тов долж­на про­из­во­дить­ся толь­ко тогда, когда авто опу­сти­ли на зем­лю;
• они экс­плу­а­ти­ру­ют­ся боль­ше поло­жен­но­го сро­ка. Необ­хо­ди­мо сле­дить за пове­де­ни­ем маши­ны, и при малей­ших нару­ше­ни­ях в управ­ле­нии, сле­ду­ет про­из­ве­сти заме­ну сай­лент­бло­ков;
• на шар­нир попа­ли какие-либо хими­че­ские веще­ства – обра­ти­те вни­ма­ние, что полом­ка воз­мож­на и при попа­да­нии мотор­но­го мас­ла, разъ­еда­ю­ще­го рези­но­вую про­клад­ку.

Состо­я­ние пла­ва­ю­ще­го сай­лент­бло­ка зави­сит не толь­ко каче­ства самой дета­ли, но и от пра­виль­ной уста­нов­ки. Поэто­му для заме­ны изно­шен­но­го шаро­во­го шар­ни­ра обра­щай­тесь к зна­ю­ще­му масте­ру.

Сай­лент­блок под­вер­жен воз­дей­ствию пыли, гря­зи, воды. При скри­пе дета­ли вве­де­ние пор­ции смаз­ки помо­жет про­длить экс­плу­а­та­ци­он­ный срок.

Неис­прав­ность шаро­во­го шар­ни­ра выра­жа­ет­ся в раз­ры­ве эла­стич­ной про­клад­ки меж­ду втул­ка­ми. Одна­ко, появ­ле­ние тре­щин на вклад­ке сви­де­тель­ству­ет о выхо­де из строя дета­ли.

Неисправности сайлентблоков

Активная эксплуатация автомобиля на плохих дорогах, как уже говорилось выше, может отрицательно сказаться на состоянии подвески. Слишком высокие нагрузки в первую очередь воздействуют на сайлентблоки.

Максимальная нагрузка приходится на штанги подвески и детали рычагов. В профилактических целях желательно проводить диагностику сайлентблоков каждые 50 тысяч километров пробега. Такая процедура позволит заранее определить неисправности и понять, требуется ли замена плавающих сайлентблоков.

Если на протяжении длительного времени автомобиль не подвергался диагностике, то износ определенных деталей может отрицательно сказаться на управляемости и безопасности транспортного средства.

Основными признаками того, что сайлентблок плавающий неисправен, являются:

1. Машина во время движения виляет из стороны в сторону или уходит только в одну сторону.
2. Боковой износ шин.
3. При торможении автомобиль теряет курсовую устойчивость.
4. Кузов вибрирует во время движения.
5. Визуальный осмотр сайлентблоков выявляет нарушения их целостности.
6. Подвеска скрипит во время движения.
7. Возрастает жесткость подвески.

Каждый из перечисленных признаков, как и все вместе, указывает на возможные неисправности в работе шарниров. В такой ситуации желательно не продолжать эксплуатацию автомобиля. Справиться с неисправностями поможет замена плавающих сайлентблоков.

Ремонт сайлентблоков подрамника

Признаки выхода сайлентблока из строя и требуемая периодичность замены

Срок работы этого крепежного узла, обеспечивающего соединение подрамника и кузова, во многом зависит от условий эксплуатации, качества самого изделия. Нередко производители заявляют 100 тысяч километров пробега и более без замены. Для наших реалий уже 30–40 тысяч км хорошо, поэтому периодичность замены сайлентблоков существенно изменяется. Рекомендуем хотя бы раз в год проходить диагностику в сервисных условиях и обязательно перед дальними поездками. Только так можно обезопасить себя от более серьезных поломок и происшествий на дороге.

Определить необходимость ремонта или замены сайлентблока можно даже при визуальном осмотре, если эту работу выполняет мастер с соответствующим опытом. Мы обращаем внимание на следующие факторы:

• Невозможность отрегулировать углы установки колес (развал-схождение).
• Ощутимый люфт в точках крепления подрамника к несущим конструкциям кузова.
• Разрушенная резина, втулки или обойма сайлента.

Рекомендуем обратиться в сервис, если вы почувствовали ухудшение управляемости авто (это может быть связано с тем, что подрамник гуляет), появился скрежет и значительный скрип из зоны установки этого узла. Все это может свидетельствовать о проблемах с сайлентблоками.

Основные этапы ремонта и сложности

Большой объем арматурных работ при демонтаже подрамника, невозможность снять сами сайлентблоки без спецприспособлений — вот основные факторы, оказывающие влияние на продолжительность и стоимость ремонтных работ. Но у нас имеется все необходимое для того, чтобы решить задачу в сжатые сроки.

Не будем останавливаться на вопросах демонтажа подрамника, это отдельный разговор. Единственное на что обратим внимание, откручивайте проржавевшие болты и гайки с осторожностью.

Сам же демонтаж и ремонт сайлентблоков проходи по следующей схеме:

• В зависимости от ситуации, сайленты снимают различными способами. Это и вырубывание, и выжигание при помощи горелки, и выдавливание. Главное, перед началом работ поставить метки, чтобы определить необходимую ориентацию элемента. Только так можно обеспечить правильную установку.
• Посадочное гнездо тщательно зачищается, в противном случае запрессовать сайлент будет проблематично даже при наличии специальной оснастки, и смазывается «вэдэшкой».
• Установленные на штатное место узел вдавливается при помощи опрессовочного инструмента.

Все просто, правда, только на словах. На практике процедура требует приложения немалых усилий.

О восстановлении сайлентблоков

Если найти требуемый элемент проблематично, поможет восстановление пришедшей в негодность детали при помощи полиуретана. Такие комплектующие способны проходить не менее 40–80 тысяч километров, при правильности сборки и должном качестве самого сайлента. Этот выход позволит оперативно решить проблему и удешевить ремонт, особенно если менять придется весь подрамник из-за невозможности найти нужный уплотнитель. Мы готовы помочь и в этой ситуации, работаем напрямую с производителями и организациями, занимающимися изготовлением сайлентблоков.

Чтобы подтвердить качество устанавливаемых деталей, даем соответствующую гарантию. Особых нареканий и претензий не было ни у одного клиента. Поэтому вполне можете доверять и оригинальным, и восстановленным полиуретановым сайлентблокам.

Если вы запишетесь в сервис заранее, то со 100% уверенностью к началу ремонта подберем новый оригинальный блок или соответствующий по параметрам аналог. Поэтому рекомендуем заполнить заявку сейчас, это избавит от длительного ожидания очереди.

Процесс замены сайлентблока

Сперва на автомобиле ослабляется ручник и снимается колесо. Колодки сводятся, после чего откручивается тормозной суппорт, а сами колодки снимаются. Откручиваются крепежные болты: с поперечного рычага, тормозной скобы, стойки стабилизатора и амортизатора. Последний момент – снятие тормозного диска и откручивание кузовных болтов с датчика ABS.

Вытаскивается шплинт, после чего откручивается гайка развального рычага, ослабляется болт самого шарнира, и откручиваются болты крепления продольного рычага. В итоге остается только ступица без навесных деталей. Ее болты крепления также снимаются, как и болты механизма ручника. Должен остаться только рычаг и плавающий сайлентблок («Марк-2» или другой автомобиль — неважно), крепящийся на проводе от датчика.

С сальника со стороны заднего бампера снимается пыльник, за которым скрывается разъединяемая обойма. Она снимается с посадочного места при помощи сверла на 6-8 мм. После этого рычаг переворачивается, и из него вынимается шар сайлентблока вместе со втулкой. Его обойма выбивается киянкой либо специальным съемником.

Новый шарнир тщательно смазывается, после чего устанавливается. Провести запрессовку можно с использованием той же оправки, что использовалась для снятия старой детали, либо можно прибегнуть к переносным тискам. После монтажа нового сайлентблока все детали собираются в обратной последовательности. Желательно после замены проверить амортизаторы, развальные рычаги и прочие элементы подвески на износ.

Окончательная подтяжка элементов подвески производится только после того, как автомобиль будет снят с ямы или домкрата и опущен на землю.

Процесс снятия и замены подрамника:

Снятие подрамника начинается со снятия двигателя. Началом этой процедуры будет установка поддержки-консоли для двигателя вместе с подставками. Далее снимается с двигателя маслоналивная горловина, после чего устанавливается поддержка-консоль с подставками и адаптерами. Длинная сторона адаптера должна быть направлена вперед. Третий ходовой винт крепится к транспортировочной серьге с помощью дополнительного крюка. Другой дополнительный крюк прикрепляется к передней, левой проушине для вывешивания двигателя.

После того, как двигатель снят, мастер приступает непосредственно к подрамнику.

1. Перед началом снятия он убеждается, что отверстия 1 и 2 совпадают. Если нет, потребуется отрегулировать углы установки колес.

2. Выкручивается болт с шестигранной головкой (5), после извлекаются шестигранные гайки (3,4) и их соединения. Далее достается гайка под номером 2 и ее болт. Болт 1 требует всего лишь послабления, откручиваются болты-стрелки с коробки передач.

По завершению каждого пункта, подрамник можно будет извлечь. Однако за этим обращаться следует к квалифицированным специалистам. Не стоит пробовать сделать это самостоятельно в погоне за экономией. Самодеятельность может привести к серьезным поломкам. На станции техобслуживания «Невский» вам предложат качественный ремонт по адекватным ценам. Отзывчивые и вежливые специалисты помогут каждому автовладельцу избавиться от различных проблем, связанных с автомобилем.

Особенности замены сайлентблоков на разных марках и моделях автомобилей

Процесс замены шарниров может меняться и иметь характерные особенности в зависимости от конкретной марки и модели транспортного средства, на котором и осуществляется вся процедура установки детали. К примеру, плавающий сайлентблок «БМВ» перед заменой потребует от владельца посещения токаря – задние кулаки таких авто алюминиевые, а не чугунные, поэтому для них нужен специальный съемник. Оригинальные съемники дорогостоящие, поэтому выгоднее будет сделать их у умельцев.

Многие модели автомобилей требуют установки только оригинальных запчастей. Конечно, установить неоригинальные сайлентблоки можно, однако это чревато их быстрым износом и лишением гарантии.
