Привет автолюбителям! Нужна ваша помощь. Не работает панель приборов на ВАЗ-2110, полностью, ни один датчик не показывает. Машина с двигателем 1.6, 8 клапанов. Спидометр, тахометр ничего не работает. Не отображается километраж, но подсветка в окошке горит. Не знаю, куда смотреть в первую очередь. Буду признателен за любой совет!

Смотри предохранитель или где-то возле прикуривателя ищи короткое замыкание

Проверил все предохранители. F18 — в полном порядке, не поленился, и проверил на работоспособность также и F19 все в полном порядке. Так что с предохранителями проблем никаких, проблема затаилась где-то в другом месте

Отечественным автомобилям проблемы с панель приборов не чужды. Если не работает панель приборов на ВАЗ 2110, то, вероятней всего, произошла проблема в функционировании одного из предохранителей или элемента приборного щитка. Как показывает практика, в большинстве случаев подобные неисправности решаются самостоятельно.

Но в некоторых случаях разумней отправиться на станцию техобслуживания и поручить всю работу мастеру. Таким случае может быть нехватка технических знаний или отсутствие свободного времени.

В вашем случае лучше действовать следующим образом:

1. Проверьте еще раз все контакты на предмет окисления, всю проводку, она должна быть целой.
2. Убедитесь в работоспособности предохранителей, всех без исключения, и тех, которые находятся на монтажном блоке. Если все-таки один из элементов перегорел — нужно искать причину, которая в большинстве случаев заключается в банальном коротком замыкании
3. Измерьте напряжение на контактах щитка приборов. При нормальном напряжении мультиметр должен отобрать 12 В
4. Наверняка, вы подключали к прикуривателю различные мощные девайсы и приспособления. Так вот, самое время рассказать, почему не работает прикуриватель. Всё дело в том, что энергоемкие приборы потребляют большое количество тока, тем самым выводят из строя этот механизм. Именно из-за этого панель приборов может отключаться или вовсе не работать

Судя по всему, именно у вас возникла проблема с щитком приборов или прикуривателем. Рекомендую отдельно проверят все элементы.

Проверка прикуривателя

Всё достаточно просто, эта работа вряд ли вызовет какие-либо сложности даже у начинающего водителя. В первую очередь стоит обесточить автомобиль. После чего извлеките прикуриватель из гнезда. Это необходимо делать осторожно, дабы не повредить контакты. Когда механизм в руках, визуально осмотрите его, нет ли на нем следов гари? Если же все с ним хорошо, и нет очевидных проблем, тогда придется устранять последствия короткого замыкания. Так как это единственная в вашем случае подходящая проблема, препятствующая нормальному функционированию приборов на панели.

Владельцам ВАЗовских «десяток» в процессе эксплуатации своего железного коня приходится сталкиваться с теми или иными неисправностями. Для устранения одних может понадобиться несколько минут, тогда как решение других порой занимает несколько дней. Все зависит от того, какой узел автомобиля вышел из строя.

Проблем существует множество, в том числе и с панелью приборов. Увы, но качество сборки российских авто зачастую далеко от идеала, и неожиданно выйти из строя может, по сути, любой агрегат или узел.

Не работает тахометр, причины поломки тахометра

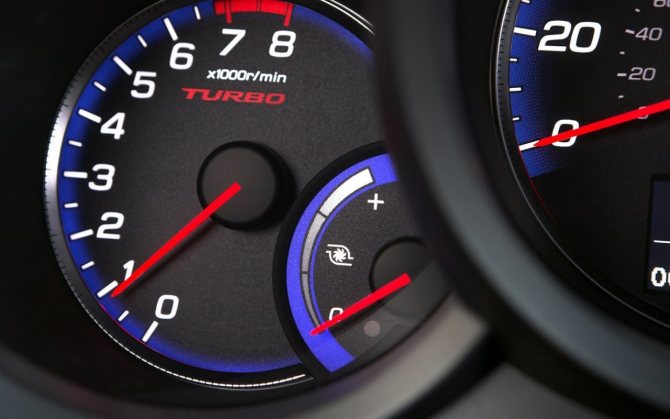

Тахометром называют прибор, который измеряет и показывает в реальном времени число оборотов коленчатого вала силового аппарата. Он может отслеживать изменения оборотов в двигателе, что бы избежать слишком низких или, наоборот, высоких частот вращения коленчатого вала.

В процессе движения автомобиля или другого транспортного средства, прибор помогает водителю своевременно повысить передачу, исходя из его показаний. Даже самый неопытный автомобилист сможет вовремя переключить скорость, когда стрелка этого прибора приблизится к красной зоне или, наоборот, опустится вниз, до минимальных показателей. Также, стоит сказать, что при помощи тахометра выбирают нужный режим работы движка.

Тахометры бывают как цифровые, так и аналоговые, они могут сбрасывать полученные данные, а точность их показаний достаточно условна и может меняться.

У цифровых тахометрах имеется электронное табло, отображающее всю необходимую информацию о частоте оборотов силового агрегата. Подобные приборы применяются для настройки и регулировки работы экономайзера, электронного зажигания, а также, всего двигателя в целости.

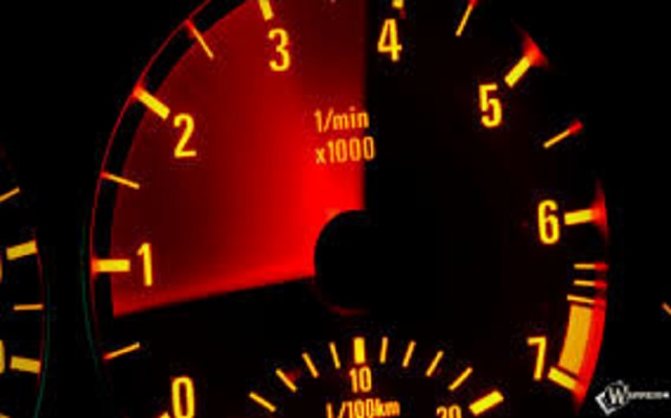

Аналоговый тахометр более популярен и применяется чаще, чем цифровой. А все из-за удобства в его использовании. При езде не требуется особой точности, обороты показывает стрелка, перемещаемая по калиброванному циферблату. Если работа датчиков некорректна, то стрелка дергается и контролировать обороты становится невозможно. Конструкция этого прибора создавалась и менялась на протяжении многих лет, по этому пользоваться им просто и надежно.

Если при запуске двигателя и при езде транспортного средства, стрелка тахометра прыгает или указывает на нулевую отметку, это означает, что прибор вышел из строя. Причин этому может быть несколько. Однако, наиболее часто, причиной поломки является замена высоковольтных проводов зажигания. Некачественное состояние проводки также может вызывать сбой в работе тахометра.

Начинать следует с предохранителя

Итак, давайте более детально рассмотрим ситуацию, когда не работает (частично или вся) панель приборов на ВАЗ-2110, а также возможные причины и варианты устранения неисправностей. Для этого сперва перечислим имеющиеся там приборы и индикаторы:

• тахометр;
• спидометр;
• указатели уровня топлива и температуры охлаждающей жидкости;
• 18 ламп – 6 подсветки щитка и 12 контрольных;
• резервное гнездо для контрольной лампы;
• 2 колодки для подсоединения проводки.

Относительно последних хотелось бы дать краткое пояснение относительно того, как их различить на электрических схемах. В частности, колодка белого цвета обозначена как Х1, красного, соответственно, как Х2.

Еще один достаточно важный момент: на автомобилях ВАЗ-2110 может стоять один из двух вариантов приборной панели. Если она старого образца, то все приборы размещаются симметрично. При этом «европанель», помимо того, что она более красивая чисто в визуальном плане, отличается еще и смещенными вправо указателями температуры охлаждающей жидкости и уровня топлива.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

• Тахометр;
• пидометр;
• Указатель уровня топлива;
• Указатель температуры охлаждающей жидкости;
• Контрольные лампы в количестве 12 штук;
• 6 лампочек подвески щитка приборов;
• Резервное гнездо, предназначенное для контрольной лампы;
• Пара колодок для подключения проводов.

РАспиновка приборки
Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

1. В старых щитках приборы располагаются симметрично.
2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Причиной проблем может быть массовый провод

Иногда возникают ситуации, когда стрелки на приборах ведут себя совершенно неадекватно, резко прыгая от минимальной к максимальной отметке и наоборот. В подавляющем большинстве случаев причиной данной неисправности становится отсутствие нормального контакта с массой. В устранении данной проблемы нет ничего сложного. В первую очередь следует найти крепление массового провода, соединяющего приборный щиток к перегородке, которая отделяет салон от моторного отсека. Его можно обнаружить, вынув из штатного гнезда автомагнитолу.

Однако здесь есть один нюанс. Если на авто устанавливалась сигнализация, то крепление массового провода вполне могли перенести в какое-то другое место. Впрочем, как правило, владельца авто предупреждают о таких действиях. В большинстве случаев крепление массового провода переносят в район, где располагается левая нога водителя, размещая его за обшивкой салона.

Кстати, ситуация, когда стрелки на приборах начинают «прыгать», может возникнуть и после установки магнитолы. Для того чтобы это сделать, нужно открутить массовый провод, идущий от приборной панели. Бывает, что потом его некачественно прикручивают, и впоследствии из-за вибрации кузова контакт становится ненадежным. Чтобы решить проблему, достаточно просто нормально закрутить провод. Стоит отметить, что делать это не очень удобно, поэтому придется приложить определенные усилия.

Прикуриватель – еще одна возможная причина отказа панели приборов. Зачастую сюда подключают различные дополнительные устройства. При этом многим потребителям требуется ток большой силы, и из-за этого либо перегорает предохранитель F19, либо выходит из строя сам прикуриватель. Проверка в данном случае будет достаточно простой, при условии, что предохранитель не сгорел, нужно разъединить колодку прикуривателя.

Если же проблема не в этом, значит, придется искать причину непосредственно в приборном щитке. Его следует вытащить со штатного места крепления, насколько это возможно, но не отсоединять идущие к колодкам провода. Далее замеряем напряжение на контактах, обозначенных в схемах номерами 6, 9 и 10. Везде должен быть одинаковый показатель – 12 вольт. Кроме того, следует проверить также и массовый провод на колодке Х1 (белого цвета). Также осмотрите на предмет возможных повреждений дорожки на задней стороне щитка приборов, по которым к соответствующим потребителям подается электричество.

Случаи, когда приборная панель на ВАЗ-2110 не работает, нередки для обладателей автомобилей отечественного производства. Любая машина обладает кое-какими недочетами, поэтому автовладельцам просто не остается ничего другого, кроме как устранять постоянно возникающие неисправности. А о том, что же делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете дальше.

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то заключаться это может в полном ее отказе или неполадке отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина заключается в выходе из строя плавкого элемента.

Проблемы с предохранителем

Отказ в работе приборной панели бывает в том случае, если перегорел амперный предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если такое произошло необходимо искать причину выхода его из строя. Простая замена элемента на новый проблему не решит. Можно сказать с уверенностью, что он тоже сразу же перегорит. Причиной является короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Хаотичное движение стрелок на панели приборов

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают то максимальное, то минимальное значение. Значит, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление массового провода соединяет щиток приборки с перегородкой, которая отделяет двигательный отсек от пространства салона. Чтобы найти это место вынимается магнитола.

В случае установки сигнализации такой крепеж переносится за обшивку салона, место, где находится левая нога водителя. При покупке автомобиля такая информация водителю сообщается.

Иногда стрелки начинают прыгать после монтажа магнитолы. Происходит это от того, что провод приборки был закреплен ненадежно. Во время движения автомобиля контакт утрачивается. Для устранения такой поломки необходимо просто его надежнее закрепить. После этого стрелки будут выдавать правильную информацию и перестанут прыгать.

Отказ прикуривателя

Случается, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его гнездо используется для подключения разных устройств большей мощности. Здесь совершается зарядка телефонов, включение планшетов или другого оборудования. Идет значительно потребление количества тока. В результате перегорает предохранитель f6.
В случае исправного предохранителя следует искать другую причину. Для этого требуется открутить крепление щитка, вытянуть его. Ведущие к нему провода оставляются на месте. Проверяется напряжение на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна равняться 12 вольтам. Проверяется провод, ведущий к массе, который находится на колодке X1. Его цвет белый.

Неполадки со спидометром

Если на ВАЗ 2110 не работает панель приборов это может быть связано с поломкой спидометра.
Выражается такое в следующих проявлениях:

• стрелка полностью неподвижна;
• дрожание стрелки с последующей ее остановкой;
• работа спидометра проходит только до момента полного прогрева двигателя.

На ВАЗ 2110 с инжекторными форсунками, размещается электронный спидометр. Если прибор отказывает, то, просто, требуется его замена.

Однако чаще причина заключается в другом:

1. Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.
2. Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.
3. Когда отказывает сам датчик, ведется его замена.

Обустройство

Итак, что же можно увидеть на панели приборов в этом автомобиле? Комбинация состоит из нескольких компонентов:

• показатель температуры антифриза по Цельсию;
• тахометр — количество оборотов силового агрегата;
• индикаторы правого и левого поворотов;
• спидометр — скорость автомобиля;
• резерв топлива — объем топлива в баке;
• изображение бензоколонки — сигнал о необходимости заправки;
• контрольный индикатор запуска габаритов;
• индикатор уровня тормозной жидкости;
• запуск дальнего света фар;
• ручка для регулировки часов;
• дисплей с показателем общего и дневного пробега;
• контрольный индикатор аварийной сигнализации;
• экран с часами;
• уровень заряда аккумулятора;
• check engine — свидетельствует о неисправности двигателя;

поиск неисправностей и ремонт панели приборов ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

Указатель температуры охлаждающей жидкости

Когда стрелка указателя находится постоянно в начале шкалы, при включенном зажигании отсоедините провод от датчика указателя температуры и соедините наконечник провода с “массой”. Если при этом стрелка отклонится, то, следовательно, неисправен датчик температуры ваз 2110, ваз 2111, ваз 2112 и его необходимо заменить. Если стрелка не отклонится, снимите приборную панель ваз 2110, ваз 2111, ваз 2112 и, не отсоединяя от панели проводов, включите зажигание и соедините с “массой” левый вывод указателя температуры, который соединяется со штекером 5 (см. рис. 7-49) белой колодки (Х1). Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик и указатель. Когда стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика температуры ваз 2110, ваз 2111, ваз 2112. Если при этом стрелка вернулась к началу шкалы, то неисправен датчик. Если стрелка остается в красной зоне, то или провод имеет замыкание с “массой”, или поврежден прибор. Исправность прибора можно проверить, отсоединив от комбинации приборов автомобилей белую колодку (Х1) проводов и соединив с “массой” штекер 1 и с клеммой “плюс” аккумуляторной батареи штекер 10 белой колодки комбинации приборов ваз 2110, — 2111, — 2112. В этом случае у исправного прибора при включенном зажигании стрелка должна быть в начале шкалы.
рис. 7-49. Схема соединений панели приборов ваз 2110, ваз 2111, ваз 2112 (вид с обратной стороны): 1 — контрольная лампа резерва топлива; 2 — лампы освещения комбинации приборов; 3 — контрольная лампа правого поворота; 4 — контрольная лампа левого поворота; 5 — резервная контрольная лампа; 6 — указатель температуры охлаждающей жидкости; 7 — контрольная лампа наружного освещения; 8 — контрольная лампа воздушной заслонки карбюратора; 9 — контрольная лампа давления масла; 10 — контрольная лампа стояночного тормоза; 11 — контрольная лампа заряда аккумуляторной батареи; 12 — тахометр; 13 — контрольная лампа «CHECK ENGINE»; 14 — спидометр; 15 — контрольная лампа уровня тормозной жидкости; 16 — контрольная лампа аварийной сигнализации; 17 — контрольная лампа дальнего света фар; 18 — указатель уровня топлива. Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14 Указатель уровня топлива ваз 2110, ваз 2111, ваз 2112
Методика проверки аналогична описанной выше. Когда стрелка указателя ваз 2110 — 2112 постоянно находится в начале шкалы и не отклоняется после замыкания с “массой” наконечника розового провода, отсоединенного от датчика уровня топлива ваз 2110, ваз 2111, ваз 2112, то необходимо проверить прибор. Для этого снимите комбинацию приборов ваз 2110, ваз 2111, ваз 2112 и, не отсоединяя от нее провода, включите зажигание и соедините с “массой” правый вывод указателя, который соединяется со штекером 10 красной колодки (Х2) проводов. При исправном приборе стрелка должна отклоняться до конца шкалы. Если стрелка указателя уровня топлива постоянно находится против отметки “1”, то исправность прибора можно проверить, отсоединив от приборной панели ваз 2110, ваз 2111, ваз 2112 красную (Х2) колодку проводов. В этом случае у исправного прибора при включенном зажигании стрелка должна находиться против отметки “0”.

Проверка приборов
Указатель температуры охлаждающей жидкости автомобилей ваз 2110, ваз 2111, ваз 2112.
Прибор действует совместно с датчиком температуры охлаждающей жидкости ваз 2110, ваз 2111, ваз 2112, установленным в головке цилиндров. При сопротивлении датчика температуры ваз 2110 — 2112 640-1320 Ом стрелка должна находиться в начале шкалы, при сопротивлении 77-89 Ом — в начале красного участка, а при сопротивлении датчика датчик температуры 40-50 Ом — отклоняться до конца красного участка шкалы.
Указатель уровня топлива автомобилей ваз 2110, ваз 2111, ваз 2112.
Прибор применяется в паре с датчиком уровня топлива ваз 2110 — 2112, установленным в топливном баке. При сопротивлении датчика уровня топлива ваз 2110, — 2111, — 2112 285-335 Ом стрелка должна находиться в начале шкалы, при сопротивлении датчика уровня топлива 100-135 Ом — в середине шкалы, а при сопротивлении датчика 7-25 Ом — должна отклоняться в конец шкалы.
Тахометр автомобилей семейства ваз 2110.
Принцип действия тахометра ваз 2110, ваз 2111, ваз 2112 основан на измерении частоты следования импульсов напряжения в первичной цепи системы зажигания. Тахометр проверяется на стенде, имитирующем систему зажигания автомобилей семейства ваз 2110. Присоединив тахометр к схеме стенда, так же, как на автомобиле, установите напряжение в первичной цепи 14В и зазор в разряднике стенда — 7 мм. Вращайте валик датчика-распределителя зажигания с такой частотой вращения, чтобы стрелка тахометра ваз 2110 — 2112 останавливалась на основных делениях шкалы. В этот момент проверяйте, чтобы отклонение частоты вращения валика датчика-распределителя от номинальной находилось в пределах от -125 до +35 мин.
Спидометр автомобилей семейства ваз 2110.
Спидометр электронный. Принцип действия основан на измерении частоты импульсов от датчика скорости ваз 2110, ваз 2111, ваз 2112. Спидометр ваз 2110, ваз 2111, ваз 2112 проверяйте, сравнивая его показания с эталонным прибором. Погрешность спидометра при (20±5)°С и напряжении питания 13,5-14В должна быть (в км/ч) не более +6 и -1 на отметках до 60 км/ч. На отметке 100 км/ч погрешность должна быть не более +8,5 и -1. На отметке 140 км/ч не более +11,5 и -1.

Особенности панелей разных моделей ВАЗ-2110

На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

• В первых моделях встроена электромеханическая панель с фабричным номером 3801010. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Он приводится от двигателя, а вот остальные указатели функционируют по магнитному принципу. Сзади щитка можно найти две колодки питания, размещенные под прямым углом.
• Чуть позже была выпущена десятка с электронным щитком, снабженным дисплеем внизу спидометра. Изредка встречаются панели с показателем подсоса либо лампочкой подушек безопасности в этом же месте. Существуют автомобили с двойным дисплеем — под спидометром и тахометром.
• Крайне редко встречаются десятки с панелями, предназначенными для ВАЗ-21106. Такие щитки оснащены техническим номером 21106-3801010. Опознать такую панель можно по дисплею внизу тахометра и расширенному спектру спидометра.
• Последние модели ВАЗ-2110 снабжены щитками, унифицированными с моделью 2118. Различие у них одно — комбинация шкал. В отличие от старого образца, на этих щитках указатели размещены хаотично и слегка смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в таком случае? В первую очередь необходимо детально разобраться в ситуации и выявить первоначальные причины проблемы.

Конечно же, самой внушительной неисправностью панели считается ее полный отказ. В такой ситуации перестают работать и сами приборы, и указатели, и контрольные лампочки, а стрелки просто падают вниз. Для решения такой проблемы первым делом следует проверить работоспособность пятнадцатиамперного предохранителя, который обозначается «F6». Зачастую именно он оказывается причиной того, что приборная панель на ВАЗ-2110 не работает.

В целом же, существует несколько наиболее распространенных проблем, свойственных щиткам этой модели авто. Каждая поломка обладает собственными особенностями и способами исправления.

Перегорел предохранитель

Как уже говорилось, неисправность этого элемента щитка нередко приводит к отказу всей панели. Отыскать предохранитель F6 можно в монтажном блоке. Если он все-таки перегорел, очень важно выявить причину поломки. Иначе новая деталь повторит судьбу предыдущей запчасти и точно так же сгорит. Зачастую причина поломки кроется в банальном замыкании электроцепи. После выявления и устранения первоначальной проблемы необходимо просто заменить предохранитель новой деталью.

Кстати, нередко неисправность этой детали становится причиной того, что не работает приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Прыгают стрелки приборов

Нередко случается так, что они просто начинают прыгать по шкале от минимума до максимума. Обычно, причиной такой неисправности оказывается плохая связь контакта с массой. Ее провод, идущий от щитка, фиксируется на перегородке, отделяющей моторный отсек от салона. Отыскать его можно, сняв магнитолу с гнезда. Но если на ваш автомобиль монтировалась сигнализация, скорее всего, крепление этого провода для большего удобства было перенесено в более удобное место. Обычно, специалисты переставляют его за салонную обшивку, неподалеку от левой ноги водителя.

То же самое может ожидать автовладельцев и после установки магнитолы. В момент фиксации ее минусового кабеля, может быть, массовый провод щитка был некачественно завернут. В результате этой оплошности, под воздействием вибраций, передающихся на кузов машины, кабель мог ослабнуть. Такое случается очень часто, а автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты нередко плохо заворачивают массовый провод из-за того, что делать это не совсем удобно.

Если же крепление этого кабеля оказалось качественным, стоит проверить сам щиток. Для этого его необходимо снять с места фиксации так, чтобы не пришлось отсоединять провода, идущие к колодкам.

Поломка прикуривателя

Именно его неисправность зачастую становится причиной отказа работы щитка. Дело в том, что через прикуриватель многие автовладельцы включают различные приспособления, например, специальный пылесос, зарядные устройства, насосы и другие аппараты. Из-за того, что этим гаджетам необходим сильный ток, нередко ломается либо само гнездо, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого нахождения во включенном состоянии. В таком случае вернуть панели приборов работоспособность можно, разъединив колодку гнезда. Но стоит сказать, что такая манипуляция будет успешной только при условии функционирования предохранителя F19. Если же он все-таки перегорел, его необходимо заменить.

Возможные неисправности и способы их устранения

Прыгающая стрелка измерителя говорит о неисправностях в автомобиле. Ремонт зависит от причин неисправности.

Можно перечислить ряд причин неисправности устройства и способы их устранения:

1. При плохих контактах или поврежденной проводке, теряется источник сигналов от двигателя к устройству. Чтобы обнаружить неисправность проводки, нужно проверить электрические провода. При обнаружении повреждений или обрывов провода нужно заменить. Плохие контакты часто являются следствием окислительных процессов. Для восстановления работоспособности контакты нужно зачистить.
2. Недостаточное питание. Следует проверить напряжение на плюсовом и минусовом проводе, а также «массу».
3. Если плавает стрелка тахометра или не опускается на ноль, причина может быть в неисправности датчика. В таком случае его необходимо заменить.
4. В случае с цифровым устройством может не работать, если вышел из строя светодиодный экран. Такая поломка возможна при продолжительной эксплуатации. Отремонтировать дисплей невозможно, его можно только заменить исправным устройством.
5. Если стрелка тахометра прыгает на холостых оборотах, возможны проблемы с трамблером. Необходимо провести проверку состояния его контактов. Кроме того, причиной может стать конденсатор трамблера, расположенный на крышке. Его часто пробивают при эксплуатации.
6. Если стрелка тахометра скачет, то причина может быть в нарушении целостности цепи системы зажигания. Ее необходимо проверить и устранить неисправность.
7. Стрелка может беспорядочно дергаться после замены прибора. В этом случае его нужно настроить: отрегулировать положение самого устройства, вывести указатель на ноль, проверить правильность установки и подключения. Регулировка проводится с помощью тумблера, расположенного на задней панели прибора.
8. Если стрелка прыгает на высоких оборотах, то причина в выходе из строя коммутатора, который нужно заменить. Также возможны проблемы с двигателем, но эти неполадки может обнаружить только специалист на специальном оборудовании.
9. Причиной неисправности может быть замена высоковольтных проводов системы зажигания, их износ или повреждение.
10. Указатель может упасть до нижнего предела или подергиваться, так как меняется форма импульса на катушке. Причина в том, что в сечении у штатных кабелей другое сопротивление. Для устранения данной неполадки нужно уменьшить номинал внешнего резистора, расположенного на микроплате тахометра.

Тюнинг

Именно он зачастую становится причиной неисправности приборной панели. Может быть, новый щиток был зафиксирован неправильно, из-за чего он собственно и не работает. Либо при установке проводки были подключены не все кабеля, либо они попросту перегнулись. В таких случаях нередко перестают функционировать только отдельные элементы щитка: например, дисплеи, индикаторы аккумулятора, ручника или давления масла, а также лампочка воздушной заслонки карбюратора. Не работает панель приборов ВАЗ-2110 после тюнинга — что делать в таком случае? Следует первым делом заменить провода. Обычно, это позволяет с легкостью решить проблему.

Диагностика

Совершенно неважно, не работает приборная панель ВАЗ-2110 с инжектором 8 клапанов или карбюратором 16 клапанов, первым делом следует провести диагностику самого щитка. Ведь его исправность никак не зависит от внутренностей автомобиля.

Правильная диагностика подразумевает выполнение нескольких простых манипуляций:

• проверка ламп и замена вышедших из строя деталей;
• проверка проводки с помощью индикатора либо мультиметра;
• осмотр контактов и очистки их от налета окисления;
• проверка предохранителей;
• мониторинг работоспособности приборов.

Если не работает приборная панель ВАЗ-2110 с евро-установкой, следует проверить предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами обратить внимание стоит также на детали с номерами: F6 и F10.

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;



• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный воль class=»aligncenter» width=»448″ height=»412″[/img]

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

• целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
• качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
• целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Стрелка тахометра дергается

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.
Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.
