Замена предохранителей Фольксваген Джетта. Фото, инструкция как поменять предохранители на Джетте 6

Замена предохранителей Фольксваген Джетта 2012 года весьма простая процедура. Поменять предохранители своими руками сможет любой водитель. На Jetta 6 установлены плавкие предохранители различных номиналов: 5, 10,15, 20, 25 и аж до 80 ампер.

Где находятся предохранители Джетта

Предохранители на Джетта 6 базируются в двух местах. Первое — под капотом, с правой «водительской» стороны, вблизи аккумулятора. Второе — в салоне, под панелью, в районе расположения левого колена водителя.

Для замены понадобятся только щипцы, которые часто можно обнаружить в одном из блоков.

Как поменять предохранители Джетта

Сначала надо снять крышку блока предохранителей. Под капотом она крепится защелкой сзади, а в салоне просто снимается за нижнюю кромку. Далее надо взять щипцы и вытащить нужный предохранитель, найти который поможет схема предохранителей. Такая схема, часто, нарисована на крышке блока, но к сожалению с Джеттой не тот случай, у нее нет ни схемы расположения, ни номиналов предохранителей. Поэтому ее стоит найти в руководстве пользователя или мануале по ремонту. Если у вас нет такой брошюры, то схема расположения предохранителей Джетта 6 имеется в нашем фото отчете.

Стоит осмотреть предохранитель на свет, чтобы убедиться, что его нить перегорела. Потом устранить причину, по которой он перегорел, и установить новый предохранитель того же номинала, что и его предшественник.

etlib.ru

Первый способ, как отключить омыватель фар

Если все же ваш настрой, немедленно отключить омыватель фар VW Jetta, все также решителен, тогда следующая инструкция будет весьма полезна. Чтобы отключить данную функцию, необходимо просто на просто изъять соответствующий предохранитель из блока управления ботовой сетью. Для этого необходимо:

1. снять крышку самого блока, который находится слева от руля, где и располагается вся база предохранителей;

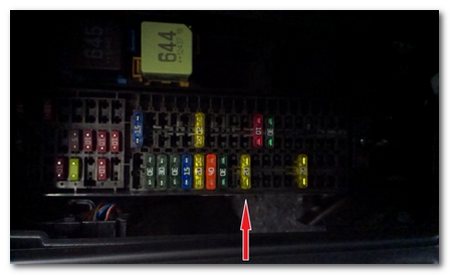

2. далее находим одиноко стоящий предохранитель (№36 на 20А) желтенького цвета и аккуратно его вынимаем из разъема;
3. после того, как все сделано, аккуратно ставим крышечку блока на место и смотрим на то, как изменилось функционирование омывателя.

Не забудьте, после проведения всей процедуры проверить исправность работы омывателя лобового стекла. После извлечения предохранителя, никаких подозрительных и настораживающих ошибок не появилось? На лобовое стекло летняя стеклоомывающая жидкость брызгает в обычном режиме, как и раньше? Значит все исправно, и нет причин для беспокойства.

Все гениальное — просто!

У этого способа есть свой небольшой минус. Дело в том, что после извлечения предохранителя, возможно появление ошибки, которая сообщает о том, что имеется одна неисправность, которая характеризуется неправильной работой реле системы очистки фар. В виде причины прописывается обрыв или короткое замыкание на массу. Однако нет никакой гарантии ее появления, поэтому возможно, что все обойдется и небольшое вмешательство в управление автомобиля пройдет без последствий.

Программный способ отключить омыватель фар

Второй способ, с помощью которого можно самостоятельно отключить омыватель фар на автомобиле Фольксваген Джетта – это диагностический адаптер, который сегодня можно приобрести через любой интернет-магазин. Он позволяет программно, через длинное кодирование в 09 блоке «Управление ботовой сети» выполнить отключение любой функции автомобиля. Итак, рассмотрим алгоритм принятия решений, при работе с адаптером:

• После того, как устройство подключено и на экране появилось меню с цифровым обозначением всех блоков автомобиля, переходим в интересующий нас девятый блок.
• Далее в сервисных функциях выбираем 07-кодирование.
• В автоматизированном режиме высветится модель и номенклатура блока VW Jetta. В целях соблюдения осторожности лучше переписать данные на листок бумаги, так как в случае каких-либо последствий, можно будет вернуть все обратно.
• Ниже будет расположена клавиша «Длинное кодирование», которую и нужно нажать, открыв тем самым код функции омывателя фар.
• Затем перемещаем стрелочку к ячейке первого байта кодированной информации и снимаем галочку в первом бите.
• Далее программа потребует подтвердить внесенных изменений в программный код, поэтому даем свое согласие на действия и закрываем программу.

Стоит помнить о том, что, если у вас нет соответствующего опыта работы с диагностическим адаптером, то лучше не рисковать, поскольку неверное кодирование может вовсе испортить блок управления.

Назначение блока предохранителей VW Jetta

Практически вся система цепей питания Фольксваген Джетта, от которых зависит работа оборудования автомобиля, защищено плавкими контактными элементами, которые объединены в так называемый блок предохранителей. Через реле, которые также входят в данный блок, подключены такие потребители энергии, как:

• фонари освещения;
• электрические двигатели вентиляторов охлаждения;
• насос для топлива и т.д.

Данный блок и его исправность имеют особенное значение для стабильной работы основных систем модели Volkswagen Jetta. Именно поэтому данные контактные элементы объединены и помещены в специальный монтажный блок. Он, согласно инструкции, находится в салоне автомобиля Volkswagen Jetta, с левой стороны от панели приборов. Там расположена верхняя полка, которая в свою очередь состоит из:

1. нижнего кожуха панели приборов;
2. фиксирующего винта;
3. панели приборов;
4. крышки, защищающей блок.

Крепление верхней полки на Фольксваген Джетта

Именно здесь и находится блок, куда в случае неисправности необходимо посмотреть. Как правило, неисправный или перегоревший контактный элемент выдаст себя. У него будет оплавленная часть из металла, с черным налетом. Также не исключено, что будет искорежен цветной корпус.

Блок предохранителей: схема и расположение

Блок реле и предохранителей на моделях выпуска до 1989 года

Существует две основных модели устройства электрического оборудования Volkswagen Jetta, в соответствии с каждой из которых действует своя схема расположения предохранителей. Для моделей, выпускаемых в период до 1989 года, блок и его схема выглядит так, как показано на рисунке. Причем значение максимально допустимого тока, который может выдержать контактный элемент, нанесено на корпус самого предохранителя. Ну а его цвет соответствует определенной величине этого тока.

Схема блока предохранителей на автомобилях Volkswagen Jetta период выпуска после 1989 была несколько изменена и стала выглядеть следующим образом. Стоит сказать о том, что также в этом блоке под предохранителями стали располагаться запасные контактные элементы. Помимо этого, здесь находится специальный пинцет для аккуратного изымания предохранителей из контактных разъемов.

Блок реле и предохранителей на моделях выпуска с 1989 года

Необходимо помнить о том, что каждый элемент отвечает за защиту от выхода из строя одной цепи. В последних моделях Фольксваген Джетта имеется алгоритм, по которому задано последовательность и расположение предохранителей. Далее мы и рассмотрим список, по которому легко выявить какой контактный элемент, за какую электрическую цепь отвечает в автомобиле Фольксваген Джетта.

Помните, в случае неисправности какого-либо контактного элемента Volkswagen Jetta запрещается заменять его проволокой или более подходящими средствами. Дело в том, что несовершенство таких подручных средств может привести к серьезным повреждениям оборудования Volkswagen. Ну а для владельца это может закончиться дорогим и долгим ремонтом. Причем не только блока предохранителей, но и устройств, подключенных к электрической цепи.

Таким образом, при замене данных элементов, необходимо следовать схеме, где указано их расположение. Она находится на обратной стороне крышки блока. Использовать при устранении неисправности только оригинальные элементы Volkswagen Jetta. В результате будет получено оперативное и грамотное решение вопроса ремонта и замены неисправных предохранителей.

mirjetta.ru

Авто-помощь

Легковой автомобиль пятого поколения Фольксваген Джетта (Volkswagen Jetta V), выпускавшийся с 2005 по 2009 годы только с кузовом седан, имел три вида комплектаций, в каждой из которых естественно был установлен омыватель лобового стекла. Ведь без него, особенно на российских дорогах в ненастную погоду, ехать одно мученье, да и не безопасно.

Немецкие автомобили, достаточно надёжны, и основные проблемы с работой омываетеля возникают в период первых заморозков, когда по недогляду водителя ещё при плюсовой температуре не была полностью удалена вода из питательного бачка и шлангов, идущих от насоса к форсункам.

В отличие от отечественных автомобилей, бачок омывателя лобового стекла на Фольксваген Джетта 5 спрятан от глаз водителя, а чтобы до него добраться, придётся снимать передний бампер и правый подкрылок. Получив доступ к бачку, снимаете два насоса, предварительно отсоединив две колодки с проводами питания, и помещаете их в тёплое место, чтобы смог растаять лёд. Аналогично поступаете и с бачком омывателя. Для удаления льда из шлангов их можно прогреть феном. Затем всё собираете в обратной последовательности и заливаете в бачок «незамерзайку».

В процессе эксплуатации этого автомобиля, конечно же, возможны и неисправности связанные с электрической цепью электродвигателя насоса омывателя. Если насос отказывается работать, то водителю придётся проверить предохранитель №41 (или 42 в зависимости от года авто и комплектации),так как напряжение на клеммы насоса поступает от блока управления бортовой сети именно через это предохранитель. Если он цел, то следующим шагом в поиске неисправности будет проверка работоспособности реле включения насоса омывателя.

Найти его можно в монтажном блоке за вещевым ящичком. Чтобы до него добраться нужно, снять крышку ящичка, отжав, находящиеся внутри его, фиксаторы, а также потянув её слегка вниз и на себя. Вам необходимо будет проверить реле №460, которое стоит в правом нижнем углу. Его каталожный номер 1К0 951 253 А. Вместо него можно поставить аналогичное реле зажигания, расположенное в левом нижнем углу. Но, эти реле крепятся на защёлках и через окно вещевого ящичка отстегнуть нижнюю защелку не удаётся. Поэтому придётся снизу открутить два винта торкс, чтобы опустить этот блок и получит доступ к защёлкам реле.

Бывают случаи нарушения регулировок форсунок и тогда струйки жидкости не попадают в нужное место на лобовом стекле. Чтобы исправить это, потребуется их регулировка при помощи ключа шестигранника, вставленного в мало заметные гнёзда, расположенные в форсунке со стороны лобового стекла.

Поделитесь статьей с друзьями:

Расположение и электросхема

Чтобы все электрическое оборудование вашего Фольксваген Поло Седан работало нормально, необходимо время от времени уделять время визуальному обзору блоков предохранителей. Зачастую причиной неработающих фар или, к примеру, лампы освещения салона, являются неисправности, связанный с работой БП. Для начала рассмотрим электросхемы и назначения каждого БП.

В общей сложности в авто Фольксваген Поло независимо от года выпуска находится три блока предохранителей: один из них расположен в моторном отсеке, два других — в салоне машины.

Рассмотрим по очереди электросхему и назначение каждого БП. Начнем с БП, установленного в подкапотном пространстве.

БП в моторном отсеке

Сразу же отметим — гнезда под номерами 6, SA2 и SA7 являются резервными, поэтому их предназначение не имеет смысла рассматривать. Этот блок находится в моторном отсеке, а именно — непосредственно на аккумуляторной батарее. Он защищен пластиковой крышкой.

БП автомобиля Фольксваген Поло Седан 2011 — 2014 гг., установленный в подкапотном пространстве

БП в салоне

Оба блока предохранителей расположены в салоне авто под рулевым колесом. Первый находится непосредственно в приборной панели и защищен пластиковой накладкой.

Схема БП Фольксваген Поло Седан 2011 — 2014 г. в., расположенного под рулевым колесом авто

Описание элементов устройства, расположенного под рулем

Характеристики элементов устройства, расположенного под рулем

Ниже рассмотрим схему расположения реле в БП, который находится в салоне авто. Чтобы получить доступ к этому устройству, необходимо произвести демонтаж приборной панели. Если вы не можете это сделать, есть еще один способ частичного доступа к БП. Для этого откройте водительскую дверь и с торцевой стороны торпеды вы увидите крышку БП. Реле под номерами 1, 6, 11, 12, 13, 14, 15 являются резервными.

БП в Фольксваген Поло Седан 2011 — 2014 года
