Что может понадобится

Для использования флеш-накопителя при помощи AUX-входа в машине необходимо считывающее устройство. Одной из главных ошибок является использование переходника такого рода: гнездо USB — «мини-джек» (аудиоразъем). Конструкция подобного типа работать не будет по причине отсутствия питания и выхода звукового сигнала.

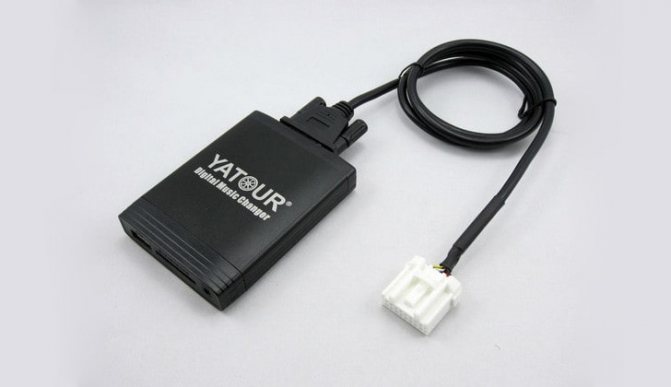

Инструментом для решения данной проблемы является специальный адаптер, который представляет собой отдельный механизм, состоящий из провода и корпуса с одним или более разъемами. Такого рода преобразователи также называют CD-ченджерами. Такой переходник может читать не только флешки, но и мобильные карты памяти формата SDhc, а также может поддерживать использование беспроводной гарнитуры для телефона через Bluetooth.

Подключение через USB-вход

При подключении телефона через USB-вход магнитолы соединение происходит через цифровой выход-вход, а не аналоговый, как в предыдущем варианте. Для подключения понадобится универсальный кабель.

После подключения в разъемы телефона и автомагнитолы соответствующих контактов кабеля, на мобильном устройстве появляется сообщение «USB-соединение», требуется выбрать режим «передача данных». На магнитоле устанавливается режим воспроизведения USB.

Как правило, USB-port находится на лицевой панели автомагнитолы.

Преимущества воспроизведения через USB-порт:

• телефон используется только как запоминающее устройство, сохраняя все свои функции;
• во время воспроизведения во многих устройствах происходит зарядка мобильного устройства;
• нет необходимости согласования уровней воспроизведения.

К недостатку следует отнести тот факт, что многие автомагнитолы (преимущественно до 2000-х годов выпуска) не могут найти аудиофайлы в сложной иерархии памяти телефона.

Новые автомобильные магнитолы позволяют организовать управление воспроизведением по USB-входу таким образом, что управление последовательностью плейлиста будет осуществляться с мобильного устройства.

Инструкция по подключению

В первую очередь нужно найти разъем, к которому подключается переходник для флешки в машину. В большинстве магнитол такой разъем находится с тыльной стороны. Провод преобразователя заканчивается «джеком» с двумя входами. Найдите необходимый разъем и подсоедините устройство через AUX к магнитоле в автомобиле.

CD-ченджер подключается к автомагнитоле по проводу. После того как вы вставили устройство в магнитолу, к механизму необходимо подключить флешку, которая через автомагнитолу будет распознаваться как CD-диск. После подключения флешки к магнитоле происходит эмуляция CD. USB-накопитель необходимо правильным образом подготовить.

На некоторых видах магнитол потребуется создать папки со следующими названиями: «CD1», «CD2», «CD3» и т.д. В последнюю папку, которую нужно назвать «CD7», можно загружать файлы мультимедиа, например музыку. Только после этого файлы с флешки начнут воспроизводиться.

В случае отсутствия таких папок воспроизведение треков невозможно.

После подключения преобразователя и флешки вам следует отрегулировать звук, покрутив ручки магнитолы.

Если вы являетесь владельцем автомагнитолы старого образца, в которой отсутствует AUX-вход, вы можете сделать необходимый разъем собственноручно. Для этого потребуется полностью разобрать магнитолу, снять шлейфы, кассетный магнитофон или CD-проигрыватель и найти радиосхему. После этого припаять соединения акустического провода и провод заземления к контактным точкам на схеме. Последним шагом будет пайка маркированных проводов к контактам выходного гнезда — «тюльпанам».

При включении зажигания воспроизведение будет запускаться автоматически с того же места, на котором вы закончили прослушивание в предыдущий раз. Также на дисплее магнитолы должны будут отображаться данные о воспроизводимом файле (номер папки, композиции, время воспроизведения). Дополнительной полезной функцией MP3-устройства является возможность подзарядки мобильного телефона через разъем USB и использование внешних аудиоисточников благодаря наличию необходимого входа.

Если ваш телефон имеет разъем для подключения наушников (мини-джек), вы сможете прослушивать музыкальные композиции со своего мобильного устройства. Преимуществом при этом будет более качественный звук, т.к. смартфоны и MP3-плееры оснащены специальным процессором/чипом, улучшающим качество передачи аудиосигнала.

AUX кабель для автомагнитолы — как сделать самому

В нынешний век технологий музыку хранить можно где хочешь, начиная от usb накопителей и заканчивая mp3 плеерами, айпадами, мобильными телефонами и другими мобильными устройствами

Тема про AUX кабели будет интересна тем у кого в штатной автомагнитоле нет USB разъема для считывания музыки с флешек. CD дисками уже пользоваться не интересно. Диск записал и все, и валяется он пока не потрется и не будешь его использовать в каких либо других самоделках )))).

В нынешний век технологий музыку хранить можно где хочешь, начиная от usb накопителей и заканчивая mp3 плеерами, айпадами, мобильными телефонами и другими мобильными устройствами, которые позволяют хранить данные. Их то и можно использовать в качестве источников звука, если есть AUX вход на автомагнитоле и нет usb порта.

Писал ранее про Fm-модулятор (преобразователь), который считывает музыку с флешки и преобразует в радиосигнал, на автомагнитоле и fm преобразователе настраиваешь одинаковую частоту и слушаешь. Цена вопроса — порядка 500 — 1500 рублей. Качество звучания оставляет желать лучшего. Я его использую сейчас только для зарядки моего телефона через usb в автомобиле

Так вот, вернемся в нашему AUX кабелю и порту.

В интернете много спрашивают и пишут по этому поводу: одни — что это порт для считывания с носителя информации (usb) и что магнитола считывает и проигрывает музыку, другие — что звуковой вход для подключения внешних источников музыки.

Что такое AUX порт в автомагнитолах?

Это порт для подключения внешних источников музыки для прослушивания через аудиосистему автомобиля. Такими внешними источниками, как я писал выше, могут быть mp3 плееры, телефоны, айпады, планшеты и компьютеры (ноутбуки). Другими словами, устройства, где есть выход на наушники.

Схема штекера Джек 3,5 мм

Есть 2 типа штекеров: Моно-джек и Стерео-джек

Моно-джек: 1. Сигнал (микрофон), 2. Земля. Моно-джек — как правило идет для микрофонов.

Стерео-джек (наушники, колонки): 1. Сигнал (левый), 2. Земля, 3. Сигнал (правый)

У меня на Nissan note AUX порт стандартных размеров Джек 3,5 мм (гнездо для вода штекера от стандартных наушников)

Задача была сделать AUX кабель для автомагнитолы и моего телефона HTC. AUX кабель с двумя одинаковыми штекерами на обоих концах «Джек 3,5 мм»

Такие кабели продаются в интернете и наверное в радиолавках. Стоимость их от 70 рублей и выше. Мне хотелось качественного звучания музыки в авто. Заказывать через интернет и ездить по радиолавкам особо не хотелось.

Под рукой были двое неисправных компьютерных наушников. С них я взял провода со стерео разъемами, потому что нужны именно такие.

Снял оплетку с одного провода и другого.

Там идет 3 жилы: белого, синего и зеленого цветов.

Белый — масса Зеленый и синий — правый и левый (наушники или колонки)

Я без всякого прозвона скрутил соответствующие провода синий с синим, зеленый с зеленым, белый с белым (серебристым).

Пошел проверил в гараж — работает. Потом все просто заизолировал скотчем (не стал паять в 11 часов ночи), еще раз проверил — звучание отличное.

Накачал музыки с интернета на телефон HTC и с утра уже наслаждался ею пока ехал на работу. … по радио столько рекламы и одних и тех же песен, что порой надоедает.

Итак, на телефон скидываю песни, подключаю штекеры в магнитолу и телефон, на магнитоле выбираю режим AUX. На телефоне открываю плеер (все песни в плей-листе) и напускаю. Автомагнитола в данном случае играет роль усилителя.

Вот такой нехитрый и думаю многим полезный способ подключения устройства к AUX порту автомобиля я описал.

Постоянный адрес данной статьи:

Если у вас будут какие замечания или дополнения по моей самоделке — пишите )))

Руководство, как сделать USB-вход в автомагнитоле

Почти все современные автомобили укомплектованы автомагнитолой. Многие водители не хотят менять ее на новое китайское устройство ради того, чтобы получить USB-вход. Для того, чтобы была возможность слушать музыку с флешки, к штатной магнитоле нужно присоединить USB-адаптер (автор видео — oleg ko).

Подготовка

Установка USB в штатную магнитолу не займет много времени, но нужно обладать некоторыми знаниями по радиотехнике и уметь пользоваться паяльником. В первую очередь нужно приобрести МР3-плеер, который может читать флешки и карты памяти. Важно, чтобы на нем был выход для наушников. Это необходимо для того, чтобы можно было снимать аудио-сигнал.

Можно воспользоваться FM-триммером, который оборудован аудио-выходом. Преимущество триммера в том, что в комплекте с ним идет дистанционный пульт управления.

Набор для подключения

Этапы

Купив подходящее устройство с аудио выходом, и приготовив необходимые инструменты, можно приступать к работе.

Подключение состоит из следующих этапов:

1. Вынимаем устройство и извлекаем из него лентопротяжный механизм или CD-привод.
2. Положительный провод питания от плеера припаиваем к контакту магнитолы. После включения должно появиться напряжение 9 или 12 В.
3. Для МР3-плеера нужно включить в схему преобразователь напряжения с 12 Вольт на 5 Вольт. В триммере он встроенный.
4. Для подключения звука необходимо взять экранированный провод и подсоединить с его помощью AUX выход магнитолы к аудио выходу плеера. Если нет такого провода, тогда нужно на плате найти предварительный усилитель, именно к нему идет провод, который нам нужен.
5. Находим на микропроцессоре выход аудио сигнала. Выпаиваем конденсаторы, а на их место подаем аудио сигнал с плеера.
6. Теперь устанавливаем плату МР3-плеера. При этом следует соблюдать осторожность, чтобы не избежать короткого замыкания.
7. Сделать USB входом можно отверстие на панели, где вставлялись диски или кассеты.
8. Кнопки для управления плеером выводим к клавишам управления расположенным на передней панели.
9. Далее осталось собрать штатную автомагнитолу и установить ее на место.

Подключение флешки к адаптеру

Теперь можно слушать музыку с цифровых устройств через USB-порт, сделанный своими руками. Для этого нужно включить режим ТАРЕ или AUX. Управление треками осуществляется либо с помощью кнопок на панели, либо пультом, если использовался FM-триммер.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT») . Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

• Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
• Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Как подключить телефон к магнитоле через блютуз

Подключение посредством Bluetooth-соединения можно организовать в том случае, если в телефоне и магнитоле есть соответствующие функции. Проверить есть ли в автомагнитоле такая функция, можно в меню.

Также необходимо проверить, чтобы оба устройства имели одинаковые протоколы связи по Bluetooth (в том числе, А2DP). В современных магнитолах такой протокол обычно поддерживается, Смартфоны прежних лет выпуска могут не поддерживать потоковое воспроизведение.

Если магнитола не поддерживает блютуз, можно приобрести Bluetooth-dongle (адаптер), в этом случае соединение происходит с помощью такого дополнительного устройства.

Связь магнитолы с телефоном посредством блютуз можно организовать, как со стороны телефона, так и со стороны автомагнитолы. При этом оба устройства должны активировать Bluetooth. Затем необходимо на одном из устройств осуществить поиск всех устройств Bluetooth в радиусе действия связи. Далее выбрать соответствующее устройство, дать запрос на соединение, обменяться кодом.

Видео — как подключить телефон к штатной магнитоле в машине NISSAN TIIDA, NOTE, QASHQAI:

Преимущества Bluetooth-соединения: не требуется кабель, беспроводная связь.

Недостатки: сложность настройки подключения, возможность помех.
