Электрические стеклоподъемники (ЭСП) сегодня устанавливаются на многие современные автомобили. Нормальная работа ЭСП зависит от работоспособности всех составляющих элементов системы, в которой одним из основных считается блок управления стеклоподъемниками. Каков принцип работа устройства и какие неисправности для него характерны — об этом мы расскажем ниже.

Описание блока управления стеклоподъемниками

Для чего используется модуль управления стеклами, в чем заключается схема его работы, в каких случаях выполняется ремонт системы? Для начала разберем назначение и принцип действия устройства.

Назначение и устройство

Сам модуль управляется с помощью кнопок, расположенных на панели в салоне авто, либо противогугонной системой, если ЭСП дополнены доводчиками. При наличии последних, когда автовладелец ставит транспортное средств на охрану, устройство автоматически закрывает все стекла до конца. Если доводчики являются многофункциональными, то при дальнейшем открытии автомобиля стекла вернутся в изначальное положение. Модуль оборудуется кнопками, с помощью которых осуществляется управление.

При необходимости автовладелец может заблокировать управляющие кнопки на панели, таким образом предотвратив открытие и закрытие окон без необходимости.

Предлагаем подробно ознакомиться со всеми функциями, которые выполняет управляющий блок:

1. Управление стеклами, а также люком, если таковой имеется, при необходимости или при активации автомобильной сигнализации.
2. Если речь идет о доводчиках, то водитель сможет настроить систему таким образом, чтобы даже при включении сигнализации блок не до конца закрывал окна, что позволит обеспечить проветривание салона.
3. Устройство заблокирует движение стекол при надобности, к примеру, если во время движения устройство встретилось с препятствием.
4. Если на блоке есть кнопка блокировки движения, то водитель может ее нажать, чтобы заблокировать открытие либо закрытие. Особенно это актуально, если в салоне транспортного средства имеются дети.
5. Если при работе ЭСП оборвется тросик, то модуль автоматически заблокирует работу системы и отключит электромотор.
6. Кроме того, отключение системы произойдет и в том случае, если в работе электрической цепи либо мотора возникнет короткое замыкание.

Принцип действия

Что касается принципа действия, то в целом система работает по достаточно простому принципу. На электрических приводах ЭСП создается напряжение благодаря нажатиям на управляющие кнопки. Непосредственно к самому механизму подключены два провода — синего и серого цвета. При подаче напряжения на синий провод стекло поднимается, а при поступлении напряжения на провод серого цвета — опускается.

Если в системе используются доводчики, то сначала импульс поступает именно на них, а уже затем на моторчик с реле. Соответственно, при наличии доводчика система дополняется еще одним модулем. Все коммуникационные механизмы управления устанавливаются под обшивку водительской, а также пассажирских дверей.

Возможные неисправности: признаки и причины

Все неисправности, связанные с работой системы, можно разделить на механические и электрические.

Определить неисправность можно самостоятельно:

1. Устройство не работает, ни одной стекло не реагирует на нажатие кнопок. Причин в данном случае может быть множество. Следует проверить работоспособность предохранителя, состояние электрической цепи подключения, контакты. Все вышедшие из строя элементы подлежат замене.
2. Блок позволяет управлять всеми стеклами, кроме одного или несколькими из них. В этом случае неисправность может крыться как в блоке, так и в проводке. Причина может заключаться в повреждении проводки, цепь следует проверить.
3. Блок работает, но стекла стали подниматься и опускаться значительно медленнее. При такой проблеме причину следует искать в некорректной работе электродвигателя, поскольку сам модуль, вероятнее всего, работает правильно (автор видео — Сидоров Виталий).

Как определить неисправность

Чтобы определить неисправность, следуйте инструкции:

1. Подсоедините лампочку, размещенную под обшивкой дверной конструкции, с проводкой, идущей от электропривода. Если сломан последний, лампочка горит – значит, дело в проводе.
2. Если оставляет желать лучшего работа блока управления стеклоподъемниками, основная причина – соприкосновение провода с коробкой или другим проводом.

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта)

Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

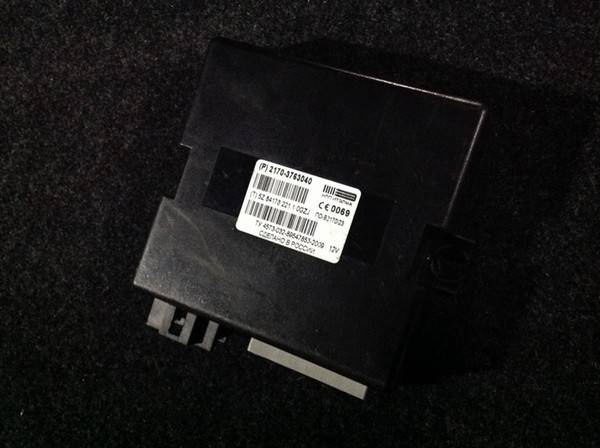

Корпус блока управления электропакетом Приора 2170-3763040

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

Проблема с блоком управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом Приора 2170-3763040 старый

После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно. После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.

Установлен новый блок управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом 2170-3763040 новый

Процедура снятия и установки блока элементарная. Переобучать ключ не нужно, всё работает. Единственно одно, но перестала работать двух уровневая система открытия дверей. Теперь одно нажатие — открываются две двери. или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.

Ремонт блока управления электропакетом 2170-3763040 Приора:

В старом блоке ради эксперимента произведена замена двух микросхем VN5016AJTR-E драйвер питания (SSO-12)

Перепайка микросхем VN5016AJTR-E результатов не принесла.

Перепаяна микросхема: MCZ33972EW

Микросхема MCZ33972EW под замену.

Способы устранения поломок

Что касается устранения неполадок, то для поиска причины неисправности в любом случае придется снимать блок. Процедура демонтажа может отличаться в зависимости от конкретного авто и его конструктивных особенностей.

Итак, как снять и отремонтировать модуль:

1. Для начала следует произвести диагностику состояния кнопок управления. Для этого нажмите на кнопку — если устройство работает, то во время нажатия должен раздаться характерный щелчок, он может быть очень слабым, поэтому вслушайтесь. Если щелчка нет, то необходимо проверить, в каком положении находится пружинка под кнопкой.
2. Открутите болты либо саморезы, благодаря которым осуществляется крепление устройства в дверь или центральную консоль автомобиля. Ослабьте саму плату и извлеките ее из места монтажа. На практике большая часть механизмов, особенно, если они были выпущены в Китае, оборудуются очень слабыми выключателями, которые не выдерживают работу в условиях постоянных нагрузок. Это значит, что при демонтаже и разборе можно будет увидеть следы обгорания. Если следы действительно имеются, то на каждую кнопку управления для решения проблемы нужно будет установить реле, параметр тока в котором должен составить 10 ампер. Учтите, что сами реле должны иметь разомкнутые контакты.
3. Как показывает практика, чаще всего причина неисправности заключается в плохом контакте с проводкой. Если в результате снятия вы заметили, что контакты повреждены, то восстановить их работоспособность можно только путем перепайки. В некоторых случаях обнаружить повреждение контактов сложно на первый взгляд, поэтому внимательно осмотрите их, возможно, придется даже использовать лупу. Пайка контактов осуществляется с использованием паяльника, сплава олова и канифоля. Если пайка была выполнена успешно, то после этого их нужно будет обработать спиртом, а саму схему тщательно высушить.
4. Также следует визуально проверить состояние разъема. Для обеспечения правильной и бесперебойной работы механизма в данном разъеме должны отсутствовать следы загрязнений и мусора, а также влаги, окисления также не допускаются. Если же это все есть, то разъем лучше сразу заменить, поскольку очистка в большинстве случаев не дает результатов. Вернее, добиться работоспособности вполне возможно, но обычно ненадолго. Для замены разъема отключите аккумуляторную батарею авто, после чего отсоедините все подключенные контакты. Извлеките старый разъем и установите вместо него новый, после чего подключите на место все контакты. Для того, чтобы обеспечить более лучшую связь, контакты пластины на разъеме следует немного подогнуть, но делать это осторожно, чтобы не повредить их. Иногда восстановить работоспособность управляющего модуля можно только подогнув контакты, но бывает это крайне редко.
5. Если вы выполнили все описанные выше действия, но при этом возобновить работу системы не получается и электростеклоподъемники все равно не работают, то скорей всего, саму микросхему пора менять. Выход из строя платы случается редко, но если это происходит, то можно считать, что весь блок подлежит замене. Покупка нового устройства производится с учетом модели автомобиля, а также конструкции вышедшего из строя модуля.

Фотогалерея «Выполняем самостоятельный ремонт»

1. Подденьте модуль отверткой и извлеките из места установки.

2. Отсоедините защелки, которые фиксируют плату.

3. Извлеките плату из посадочного места.

4. Выполните ее ремонт.

Схема электрооборудования ваз 2170 приора

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ЗАДНЕЙ ДВЕРИ

Соединения жгута проводов задней двери: 1 – колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 – электродвигатель блокировки правой задней двери

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

Соединения жгута проводов правой передней двери: 1 – колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 – колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому; 3 – электродвигатель стеклоподъемника; 4 – переключатель стеклоподъемника; 5 – электродвигатель блокировки правой передней двери; 6 – электродвигатель и электронагреватель правого наружного зеркала; 7 – колодка жгута проводов дополнительного заднего правого к жгуту заднему

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

Соединения жгута проводов левой передней двери: 1 – колодка жгута проводов дополнительного заднего левого к жгуту заднему; 2 – колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому; 3 – электродвигатель стеклоподъемника; 4 – модуль двери водителя; 5 – электродвигатель блокировки левой передней двери; 6 – электродвигатель и электронагреватель левого наружного зеркала

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ФОНАРЕЙ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

Соединения жгута проводов фонарей освещения номерного знака: 1 – колодка жгута проводов фонарей освещения номерного знака к жгуту заднему; 2, 3 – фонари освещения номерного знака; 4 – электродвигатель блокировки багажника

СОЕДИНЕНИЯ ЗАДНЕГО ЖГУТА ПРОВОДОВ АВТОМОБИЛЯ

Соединения заднего жгута проводов автомобиля: 1 – колодка жгута проводов заднего к жгуту панели приборов; 2 – колодка жгута проводов заднего к жгуту левой задней двери; 3 – колодка жгута проводов заднего к жгуту правой передней двери; 4 – контроллер электропакета; 5 – боковой указатель поворотов левый;

6 – боковой указатель поворотов правый; 7 – плафон освещения салона; 8 – выключатель контрольной лампы стояночного тормоза; 9 – левый фонарь; 10 – правый фонарь; 11 – датчик температуры воздуха салона; 12, 13, 14, 15 – выключатели плафона освещения салона; 16 – колодка жгута проводов заднего к жгуту левой передней двери;

17 – колодка жгута проводов заднего к жгуту правой задней двери; 18 – колодки жгута заднего к громкоговорителю заднему правому; 19 – колодки жгута заднего к громкоговорителю заднему левому; 20 – прикуриватель; 21 – модуль электробензонасоса; 22 – выключатель освещения багажника; 23 – элемент обогрева заднего стекла;

Читать далее: БМВ X6 F16 E71 тест-драйв всех моделей — цена фото видео технические характеристики отзывы

24 – фонарь освещения багажника; 25 – дополнительный стоп-сигнал; 26 – выключатель привода замка багажника; 27 – колодка жгута проводов заднего к жгуту фонарей освещения номерного знака; 28 – колодка жгута проводов заднего к жгуту правой передней двери; A1, А2, А3, А4 – точки заземления жгута проводов заднего; ХР1, ХР3 – разъемы контроллера электропакета
