Многоискровое зажигание своими руками для карбюратора

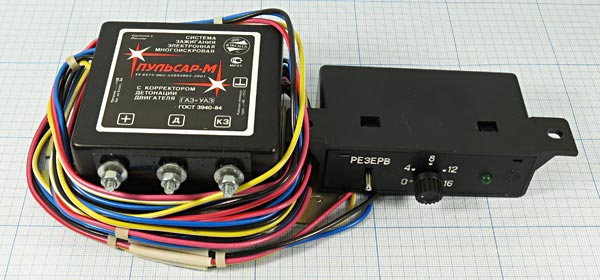

Многоискровое электронное зажигание Пульсар-М «Классика»

для карбюраторных двигателей с контактной системой зажигания. То же самое что и ЦНТ Пульсар-01 , только немного модифицированный вариант. Внешние изменения видны на фото.

Комментарии 18

Спасибо за инфу ! но на главный вопрост ответ када будет ? берем эту приблуду или нет ?!

вот неделю назад я снял сие оборудование. двигатель стал хуже запускаться даже на горячую. работа двигателя на малых и средних оборотах стала немного хуже (на слух). хотя вроде тянет так же. думаю обратно поставить.

а у меня «эко» древний валяется, новый. думаю воткнуть его или нет… у меня кстати БСЗ

вот непомню подойдет ли он на БСЗ. Там отличие в том что если корректор с КСЗ подключать на БСЗ то он просто сгорит, из за катушки зажигания. А по сути система идентична остальным.

та некоторые ставили, но потом что-то глухо, отзывов вообще немного, как и инфы…

я поищу инфу по корректорам и выложу в одном посте. а инструкции в наличии нету?

не, инструкцию мыши сьели)) но схема подключения есть на самом корпусе «эко» а принципиальную схему я нашел в сети, могу выложить.

:DD это было бы отлично, для таких динозавров инструкция на вес золота.

спасибо. возможно она войдет в пост о корректорах.

тут главное её протестить на БСЗ)

я не советую этого делать вслепую. блок может сразу сгореть, если он не под БСЗ.

спасибо. возможно она войдет в пост о корректорах.

Приветствую, интересно ! обещанный пост уже существует ? если да, то где и как его отыскать?

Здравия желаю! Такого поста по видимому нет. Я забросил журнал от потери интереса. Возможно напишу о корректорах, коих я насобирал не мало.

я не чувствую ног, а ты ?

Я вот смотрю на это произведение искусства и от дизайна плакать хочется. Млять 21 век на дворе, чуть ли не в каждом подъезде цеха рекламщиков с их оборудованием, а тут такой савдеповский вид семидесятых.

ну дизайн вроде бы нормальный. для жигулей вполне подходящий. лучше вид совдеповский, чем китайский. всё это дело родом из СССР, т.к. ничего нового не придумано, кроме МПСЗ и Силыч, над которыми трудятся частники. по мне так лучше чтоб это работало стабильно и не сдохло. только вот блокировка тумблера «резерв» не предусмотрена. если он включится во время движения, то может либо сломать двигатель, либо в трамблере сломать что-нибудь.

Контактная система зажигания (КСЗ)

КСЗ штатно устанавливается на большинство авто. Преимуществами этой системы является предельная простота и надежность. Внезапный отказ маловероятен, ремонт не сложен и не займет много времени. Основных недостатков три. Первое — ток подается на первичную обмотку катушки зажигания через контактную группу (КГ). Что накладывает ограничение на величину напряжения на вторичной обмотке катушки (до 1.5 кВ), а значит сильно ограничивает энергию искры.

Вторым недостатком является потребность в обслуживании этой системы. Т.е. необходимо периодически следить за зазором в КГ, за углом замкнутого состояния КГ. Контакты КГ надо периодически очищать поскольку они в процессе эксплуатации подгорают. Вал трамблера и кулачек распределителя необходимо после каждых 10 тыс. км. пробега смазывать. Третьим недостатком является низкая эффективность при высоких оборотах двигателя связанная с «дребезгом» контактной группы.

Бесконтактная система зажигания (БСЗ, БКСЗ)

БСЗ штатно устанавливается на переднеприводные авто. Эта система может быть поставлена на автомобиль оснащенный КСЗ, такая замена не требует дополнительных переделок. Основных преимуществ у этой системы три.

Первое — ток подается на первичную обмотку катушки зажигания через полупроводниковый коммутатор, что позволяет обеспечить гораздо большую энергию искры за счет возможности получения гораздо большего напряжения на вторичной обмотке катушки зажигания (до 10 кВ).

Второе — электромагнитный формирователь импульсов, функционально заменяющий КГ, реализованный с помощью датчика Холла, обеспечивает по сравнению с КГ существенно лучшую форму импульсов и их стабильность, причем во всем диапазоне оборотов двигателя. В результате двигатель оснащенный БСЗ имеет лучшие мощностные характеристики и лучшую топливную экономичность (до 1 л. на 100 км).

Третье преимущество — более низкая по сравнению с КСЗ потребность в обслуживании. Обслуживание системы сводится в смазывании вала трамблера после каждых 10 тыс. км. пробега.

Основным недостатком является более низкая надежность. Коммутаторы отличались низкой надежностью. Часто они выходили из строя после нескольких тысяч пробега. Позже был разработан модифицированный коммутатор. Он имеет несколько лучшую надежность, но она также низка, поскольку его устройство не очень удачное. Поэтому в любом случае в БСЗ не следует применять отечественные коммутаторы, лучше купить импортный. Поскольку система более сложная, то в случае отказа более сложны диагностика и ремонт. Особенно в полевых условиях.

Недостатком вышерассмотренных систем, является то, что обе не оптимально устанавливают угол опережения зажигания. Начальный уровень опережения зажигания устанавливается вращением трамблера. После этого трамблер жестко фиксируется, а угол соответствует лишь составу рабочей смеси на момент установки этого угла. При изменении параметров топлива, а качество бензина у нас очень не стабильное, при изменении параметров воздуха, например температуры и давления, результирующие параметры рабочей смеси могут меняться, причем существенно. В результате начальный уровень установки зажигания уже не будет соответствовать параметрам этой смеси.

В процессе работы двигателя, для обеспечения оптимального сгорания рабочей смеси, требуется коррекция угла опережения зажигания. Автоматические регуляторы угла опережения зажигания в этих системах, вакуумный и центробежный, достаточно грубые и примитивные устройства не отличающиеся стабильностью работы. Оптимальная настройка этих устройств не простая задача.

Функции отдельных систем управления микропроцессорной системы зажигания состоят в следующем:

Входное устройство. Сигналы, стекающиеся на входное устройство от датчиков, преобразуются в форму, понятную компьютеру, т.е. в серию импульсов ДА — НЕТ, которые представляют собой цифры в двоичной системе:

ДА = 1, НЕТ = 0

Аналоговые сигналы, например напряжение аккумулятора, пре­образуются в двоичный код с помощью АЦП.

Часы. Компьютер оперирует данными как функциями времени. Для определения времени и временных интервалов в компьютере установлен точный кварцевый генератор импульсов.

Шины. Отдельные блоки компьютера связаны между собой пло­скими кабелями, известными под названием шины. По шинам пе­редаются данные (шина данных), адреса памяти (адресная шина), а также сигналы управления (управляющая шина).

Центральный микропроцессор. Микропроцессор выполняет в компьютере все вычисления. Все, что он умеет делать, это склады­вать, вычитать, делить и умножать, поэтому все программы, которые выполняет процессор должны состоять из этих операций. Кроме того, процессор умеет выполнять логические операции.

Постоянная память. Эта память может только выдавать хра­нящуюся в ней информацию, но она никак не может быть измене­на. Эта информация сохраняется в памяти даже при отсутствии питания. В нее невозможно записать никакую новую информацию. В постоянной памяти хранятся данные, такие как карта значений управляемых параметров двигателя в табличной форме, коды, управляющие программы и пр. Все эти данные заносятся (зашива­ются) в постоянную память изготовителем. В состав постоянной памяти входят также перепрограммируемые и стираемые блоки, которые могут быть использованы изготовителем или его предста­вителем для обновления и изменения записанной информации.

Оперативная память. Текущие данные — сигналы датчиков, команды управления и промежуточные результаты вычислений хранятся в оперативной памяти компьютера, пока не будут замене­ны новой информацией. Оперативная память при выключении питания теряет всю хранящуюся в ней информацию.

Работа бортового компьютера. Информация о характеристи­ках двигателя хранится в памяти компьютера в форме таблиц, на­зываемых рабочими. Эти таблицы получаются из трехмерных карт опережения зажигания и таких же карт для периода замкнутого со­стояния. Рабочие таблицы могут быть составлены компьютером для различных сочетаний параметров, однако, прежде всего таки­ми параметрами являются частота вращения коленчатого вала, нагрузка, температура и напряжение аккумулятора. Каждая из таб­лиц дает свое значение угла опережения, и для определения ис­тинно требуемого угла все результаты сопоставляются.

При включении питания микропроцессор посылает закодирован­ный двоичный адрес, который указывает, к какой части памяти он обращается. Затем посылается управляющий сигнал, указывающий направление и последовательность движения информации в про­цессор или из процессора. Работа самого процессора представляет собой серию двоичных импульсов, с помощью которых информация считывается из памяти, декодируется и выполняется. Программы выполнения операций — арифметических, логических и транспортных также записаны в памяти.

Индивидуальное зажигание

Системы индивидуального зажигания устанавливаются на большинство современных бензиновых двигателей. Они отличаются от классических и DIS-систем тем, что каждая свеча обслуживается индивидуальной катушкой зажигания. Как правило, катушки устанавливаются непосредственно над свечами. Изредка коммутация производится при помощи высоковольтных проводов. Катушки бывают двух типов — компактные и стержневые.

При проведении диагностики системы индивидуального зажигания контролируют следующие параметры:

• наличие затухающих колебаний в конце участка горения искры между электродами свечи зажигания;
• продолжительность времени накопления энергии в магнитном поле катушки зажигания (как правило, находится в пределах 1,5…5,0 мс в зависимости от модели катушки);
• продолжительность горения искры между электродами свечи зажигания (как правило, составляет 1,5…2,5 мс в зависимости от модели катушки).

Диагностика по первичному напряжению

Для проведения диагностики индивидуальной катушки по первичному напряжению, нужно просмотреть осциллограмму напряжения на управляющем выводе первичной обмотки катушки при помощи осциллографического щупа.

Описание рисунка:

Осциллограмма напряжения на управляющем выводе первичной обмотки исправной индивидуальной катушки зажигания.

1. Момент открытия силового транзистора коммутатора (начало накопления энергии в магнитном поле катушки зажигания).
2. Момент закрытия силового транзистора коммутатора (ток в первичной цепи резко прерывается и возникает пробой искрового промежутка между электродами свечи зажигания).
3. Участок горения искры между электродами свечи зажигания.
4. Затухающие колебания, возникающие сразу после окончания горения искры между электродами свечи зажигания.

На рисунке слева вы можете видеть осциллограмму напряжения на управляющем выводе первичной обмотки неисправной индивидуальной КЗ. Признаком неисправности является отсутствие затухающих колебаний после окончания горения искры между электродами свечи (участок “4”).

Диагностика по вторичному напряжению с помощью емкостного датчика

Использование емкостного датчика для получения осциллограммы напряжения на катушке более предпочтительно, так как сигнал, полученный с его помощью более точно повторяет осциллограмму напряжения во вторичной цепи диагностируемой системы зажигания.

Осциллограмма импульса высокого напряжения исправной компактной индивидуальной КЗ, полученная при помощи емкостного датчика

Описание рисунка:

1. Начало накопления энергии в магнитном поле катушки (совпадает по времени с моментом открытия силового транзистора коммутатора).
2. Пробой искрового промежутка между электродами свечи зажигания и начало горения искры (в момент закрытия силового транзистора коммутатора).
3. Участок горения искры между электродами свечи.
4. Затухающие колебания, возникающие после окончания горения искры между электродами свечи.

Осциллограмма импульса высокого напряжения исправной компактной индивидуальной КЗ, полученная при помощи емкостного датчика. Наличие затухающих колебаний сразу после пробоя искрового промежутка между электродами свечи (участок отмечен символом “2”) является следствием конструктивных особенностей катушки и не является признаком неисправности.

Осциллограмма импульса высокого напряжения неисправной компактной индивидуальной КЗ, полученная при помощи емкостного датчика. Признаком неисправности является отсутствие затухающих колебаний после окончания горения искры между электродами свечи (участок отмечен символом “4”).

Диагностика по вторичному напряжению с помощью индуктивного датчика

Индуктивный датчик при проведении диагностики по вторичному напряжению применяется в тех случаях, когда съем сигнала с помощью емкостного датчика невозможен. Такими катушками зажигания являются в основном стержневые индивидуальные КЗ, компактные индивидуальные КЗ со встроенным силовым каскадом управления первичной обмоткой, и объединенные в модули индивидуальные КЗ.

Осциллограмма импульса высокого напряжения исправной стержневой индивидуальной КЗ, полученная с помощью индуктивного датчика.

Описание рисунка:

1. Начало накопления энергии в магнитном поле катушки зажигания (совпадает по времени с моментом открытия силового транзистора коммутатора).
2. Пробой искрового промежутка между электродами свечи зажигания и начало горения искры (момент закрытия силового транзистора коммутатора).
3. Участок горения искры между электродами свечи зажигания.
4. Затухающие колебания, возникающие сразу после окончания горения искры между электродами свечи зажигания.

Осциллограмма импульса высокого напряжения неисправной стержневой индивидуальной КЗ, полученная при помощи индуктивного датчика. Признаком неисправности является отсутствие затухающих колебаний в конце периода горения искры между электродами свечи зажигания (участок отмечен символом “4”).

Осциллограмма импульса высокого напряжения неисправной стержневой индивидуальной КЗ, полученная при помощи индуктивного датчика. Признаком неисправности является отсутствие затухающих колебаний в конце горения искры между электродами свечи зажигания и очень короткое время горения искры.

Чем лучше трамблера?

Чтобы понять, чем МПC лучше распределителя (трамблера), я приведу несколько примеров негативной работы последнего элемента. Первое – это система автомобиля работает нестабильно из-за плохой работы самого трамблера. Второе – система трамблер состоит из движущихся частей. Подвижные элементы иногда выходят из строя, а это сказывается на всей работе системы автомобиля. Часто причинами поломки подвижных элементов и контактов трамблера является электрическая эрозия и сгорание. От этого понижается его надежность и продуктивность. Третье – заложенная конструктивно неспособность трамблера правильно реагировать на угол опережения зажигания относительно показателей оборота движка машины.

Что же касается МПСЗ, то эта система не только способна получать и обрабатывать данные об угле опережения зажигания, но и оптимально производить регулировку. Чтобы произвести регулировку системе нужно получить показания двух параметров: температуры ОУЗ и датчика детонации. Трамблер не в силах воспринимать такие показатели. Помимо этого качества, микропроцессорный блок устраняет и не допускает много других недочетов трамблера, в том числе и тех, которые указанные выше.

Если вы решили поставить на свою машину МПСЗ, то вы автоматически обладаете рядом преимуществ. Такими являются: уменьшение расхода топлива, улучшение и повышение динамических показателей авто, создаются плавные переходы от одной передачи к другой, при этом мощность остается та же при низких оборотах двигателя. Так что желаю вам успехов в установке и эксплуатации.
