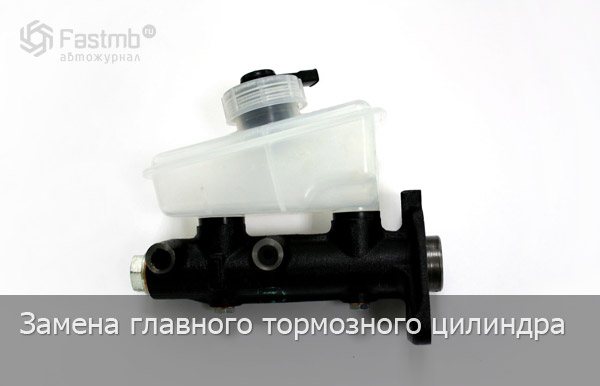

Замена главного тормозного цилиндра

Узнайте, как правильно провести замену главного тормозного цилиндра своими руками. Пошаговая инструкция для новичков автолюбителей.
Авторемонт своими руками, работа не простая, требует определённых знаний и навыков. Но вот как быть с нерабочим главным тормозным цилиндром? Естественно необходима срочная его замена, ведь без хороших тормозов далеко не уедешь. И в этой статье я расскажу подробно, как его заменить, не прибегая к услугам СТО, ведь это и дешевле, и новые навыки в ремонте собственной машины получите, да и быстрее. На самом деле сложного ничего нет, вся процедура спокойно проходит в собственном гараже или на улице.

Всю процедуру по замене главного тормозного цилиндра следует проводить с помощником в обязательном порядке (ему в конце несколько раз нужно будет нажать на педаль тормоза). Также нужно иметь стандартный набор автомобильных инструментов (ключей) для разбирания части тормозной системы и обшивки, и тормозная жидкость той же марки (желательно). Схема главного тормозного цилиндра – станет пригодна для тех, кто решит разобраться в его работе.

Главный тормозной цилиндр ВАЗ-2107: замена, ремонт, неисправности

Главный тормозной цилиндр ВАЗ 2107– это основная часть тормозной системы автомобиля. При его помощи осуществляется управление тормозами на машине. От состояния этой детали зависит работоспособность всей системы тормозов и безопасность, как окружающих участников движения, так и людей, находящихся в самом автомобиле.

Процесс замены главного тормозного цилиндра:

1. Отключить напряжение от аккумулятора – достаточно снять от клеммы «–» провод.

2. Провести процедуру по снятию шумоизоляционной обивки моторного отсека. Тут в принципе ничего сложного нет, главное найти и открутить все болты крепления, а также расстегнуть хомуты крепления шлангов к обивке. Делать всё аккуратно и сильно не дёргать.

4. Далее немного нужно послабить четыре гайки, что держат тормозные трубы.

5. Чтобы снять главный цилиндр со шпилек, необходимо отвинтить две гайки, что его крепят к вакуумному усилителю тормозов. После его снятию нужно полностью раскрутить предыдущие четыре гайки крепления трубок. Но перед этим под главный цилиндр подставьте резервуар, иначе с него вытечет немного тормозной жидкости.

6. Теперь слейте из бачка всю жидкость в новый перевёрнутый цилиндр.

7. Ставим на новый цилиндр бачок с втулками. Если Вы купили новый тормозной цилиндр без бачка, то ничего страшного нет, можно запросто ставить резервуар от старого. Но также не забудьте достать со старого цилиндра две резиновые герметизационные втулки, что крепили бачок с тормозной жидкостью. Если они там износились и потрескались, тогда следует купить и поставить новые втулки.

8. Теперь установите обратно главный цилиндр к вакуумному усилителю и зажмите две гайки крепления. После чего подставьте опять под низ пустой резервуар и в бачок залейте тормозной жидкости. Лучше жидкость вливать той марки, что была, не мешать несколько видов.

9. Вот тут то и нужна помощь второго человека, который будет в кабине жать на тормоз по команде. Закройте пальцами четыре отверстия под тормозные трубки в главном цилиндре. Теперь помощник должен делать плавные и медленные нажатия на педаль тормоза пока из передних отверстий цилиндра не пойдёт тормозная жидкость.

10. Как жидкость потечёт, можно подсоединять две трубки к передним отверстиям главного цилиндра и заворачивать их гайки крепления. Но помощник в это время должен держать педаль тормоза в зажатом положении.

11. Таким же способом установите остальные две трубки к задним отверстиям: зажать их пальцами; помощник нажимает на педаль тормоза; как потечёт жидкость – вставить и закрутить остальные две трубки.

12. Поставить все детали, что были сняты: подключить колодку с проводами и шумоизоляционную обивку.

13. По окончанию сборки машины нажмите на педаль тормоза и, если она «мягкая», то нужно прокачать тормозную систему.

Заполнение бачка главного тормозного цилиндра

⇐ ПредыдущаяСтр 3 из 5Следующая ⇒

Для предотвращения попадания влаги и воздуха в гидравлический привод тормозной системы и наличия достаточного резерва тормозной жидкости необходимо следить за уровнем жидкости в бачке главного тормозного цилиндра. Однако во избежание переполнения бачка в результате расширения жидкости при нагревании от тормозных цилиндров и двигателя не наливайте в бачок слишком много жидкости. Бачок главного тормозного цилиндра расположен на самом цилиндре в левой передней стороне моторного отсека автомобиля. Перед снятием бачка тщательно очистите его от грязи во избежание попадания грязи внутрь бачка. Снимите крышку. Долейте жидкость до уровня метки на внешней стороне бачка. Используйте тормозную жидкость для гидравлического привода тормозов (Hydraulic Brake Fluid) или аналогичную. Качество жидкости должно соответствовать DOT 3.

Удаление воздуха из гидравлического привода тормозной системы

При попадании воздуха в гидравлический привод тормозной системы его необходимо удалить, прокачав тормоза. Если воздух попал в гидравлический привод из-за низкого уровня жидкости в бачке главного тормозного цилиндра или при отсоединении трубопроводов от главного тормозного цилиндра, то может потребоваться прокачка всех четырех тормозных цилиндров. Если трубопровод отсоединялся только от одного тормозного цилиндра, то прокачать необходимо только этот цилиндр. Если трубопровод был разъединен в любом месте между главным тормозным цилиндром и рабочим тормозным цилиндром, то прокачать нужно те тормозные цилиндры, которые обслуживаются отсоединенной частью тормозного трубопровода.

Ручная прокачка

Если тормозная система оборудована вакуумным усилителем, несколькими нажатиями на педаль тормоза при выключенном двигателе выровняйте давление в вакуумной камере.

1. Наполните бачок главного тормозного цилиндра тормозной жидкостью и поддерживайте его, по крайней мере, наполовину заполненным в течение всей операции по прокачке тормозов.

2. Если имеется подозрение о наличии воздуха в главном тормозном цилиндре, то его нужно прокачать до прокачки тормозных цилиндров колес или суппорта, следуя приводимой ниже инструкции.

а) Отсоедините передние тормозные трубопроводы от главного тормозного цилиндра.

б) Дайте тормозной жидкости заполнить главный цилиндр до тех пор, пока она не начнет выливаться из переднего отверстия, для подключения тормозного трубопровода.

в) Подсоедините тормозной трубопровод к переднему отверстию главного тормозного цилиндра и затяните соединительную гайку.

г) Медленно нажимайте педаль тормоза и удерживайте ее в нажатом положении. Ослабьте крепление переднего тормозного трубопровода к главному тормозному цилиндру для удаления воздуха из цилиндра. Затяните крепление трубопровода к цилиндру. Медленно отпустите педаль тормоза и подождите 15 с. Повторяйте эту последовательность действий, включая 15-секундные паузы, до тех пор, пока весь воздух не будет удален из полости главного тормозного цилиндра. Необходимо следить за тем, чтобы тормозная жидкость не попадала на окрашенные поверхности.

д) После удаления воздуха через переднее подсоединение тормозного трубопровода повторите действия, приведенные в пункте г), для удаления воздуха из заднего отверстия для подключения трубопровода к тормозному цилиндру.

е) Если известно, что в суппортах и тормозных цилиндрах колес воздуха нет, то прокачивать их нет необходимости.

3. Прокачка каждого суппорта и рабочего тормозного цилиндра колеса проводится только после того, как будет удален воздух из главного тормозного цилиндра.

Рис. 12.1. Прокачка тормозов: А – сосуд с тормозной жидкостью; В – трубка, погруженная в тормозную жидкость; С – ключ

а) Установите накидной ключ соответствующего размера на штуцер прокачки. Оденьте на штуцер прозрачную трубку, второй конец которой свободно опустите в прозрачный сосуд с тормозной жидкостью (рис. 12.1).

б) Медленно нажимайте на педаль тормоза и удерживайте ее в нажатом положении.

Отверните немного штуцер для удаления воздуха из цилиндра. Затяните снова и медленно отпустите педаль. Подождите 15 с. Повторяйте действия в этой последовательности, включая 15-секундные паузы, до тех пор, пока воздух не будет полностью удален. Возможно, что до полного удаления воздуха придется повторить эту операцию 10 и более раз. При резком нажатии на педаль тормоза происходит также продвижение вторичного поршня в главном цилиндре, при котором удаление воздуха из тормозной системы затрудняется.

4. Последовательность прокачки:

– правое заднее колесо;

– левое переднее колесо;

– левое заднее колесо;

– правое переднее колесо.

5. Проверьте, не пружинит ли педаль тормоза. Если педаль упругая, повторите весь цикл прокачки тормозов.

Прокачка под давлением

Оборудование для прокачки тормозов под давлением должно быть диафрагменного типа. Для предотвращения попадания воздуха, влаги, минеральных масел и других загрязняющих тормозную жидкость веществ в гидравлический привод тормозной системы необходимо наличие в оборудовании резиновой диафрагмы, разделяющей тормозную жидкость и источник давления воздуха.

1. Подсоедините адаптер устройства удаления воздуха к главному тормозному цилиндру.

2. Накачайте камеру устройства прокачки до давления 137–172 кПа.

3. Подключите линию к адаптеру и откройте кран.

4. Поднимите автомобиль на удобную высоту и закрепите его на опорах.

5. Оденьте шланг для снятия давления на штуцер и опустите его противоположный конец в чистый сосуд, частично заполненный тормозной жидкостью.

6. Отверните штуцер на 1/2–1/4 оборота и дайте жидкости стекать, пока в ней будут отсутствовать пузырьки воздуха.

7. Последовательность прокачки:

– правое заднее колесо;

– левое переднее колесо;

– левое заднее колесо;

– правое переднее колесо.

Проверьте наличие упругости при нажатии педали тормоза. Для устранения упругости повторите полностью процедуру прокачки тормозной системы.

ПРЕДУПРЕЖДЕНИЕ

После прокачки тормозной системы бачок с тормозной жидкостью может остаться под давлением. Для защиты окрашенных поверхностей и механика от контакта с тормозной жидкостью при отсоединении шланга, устройства для прокачки тормозов, или при отвинчивании адаптера устройства накройте соединение и адаптер технической тканью.

⇐ Предыдущая3Следующая ⇒

Рекомендуемые страницы:

Замена главного тормозного цилиндра

Вам потребуются: ключ TORX T20, торцовая головка «на 24» и специальный ключ «на 13» для тормозных трубопроводов.

Гайки крепления тормозных трубопроводов обычно очень сильно затянуты. При попытке отвернуть их обычным ключом грани гаек сминаются, поэтому рекомендуем пользоваться специальными ключами для тормозных трубопроводов.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините от крепления и отведите расширительный бачок в сторону, не отсоединяя от него шланги и не сливая охлаждающую жидкость (см. Замена бачка главного тормозного цилиндра).

Снятие расширительного бачка необходимо для получения доступа к питающему шлангу главного цилиндра привода выключения сцепления и правой гайке крепления главного тормозного цилиндра.

3. Отверните пробку бачка главного тормозного цилиндра и откачайте тормозную жидкость из бачка, например, большим медицинским шприцем. Установите пробку, чтобы в бачок главного тормозного цилиндра не попала грязь.

4. Сжав фиксаторы колодки жгута проводов датчика уровня тормозной жидкости…

5. …отсоедините колодку жгута проводов от датчика.

6. Потянув вверх жгут проводов датчика уровня тормозной жидкости…

7. …отсоедините жгут от бачка.

8. Отсоедините от бачка шланг к главному цилиндру выключения сцепления.

Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется немного рабочей жидкости, после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.

На автомобиле с автоматической коробкой передач на штуцере бачка главного тормозного цилиндра вместо наконечника шланга установлена подпружиненная заглушка. Без необходимости снимать ее не надо.

9. Отверните гайки крепления к цилиндру двух трубопроводов…

10. …и отведите трубопроводы в сторону.

Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

11. Отсоедините от полки крепления аккумуляторной батареи жгут проводов и отведите его в сторону (см. Снятие и установка полки крепления аккумуляторной батареи).

Отсоединять жгут проводов необходимо потому, что он затрудняет доступ к правой гайке крепления главного тормозного цилиндра.

12. Отверните левую…

13. …и правую гайки крепления главного тормозного цилиндра к вакуумному усилителю.

14. …снимите гайки с болтов крепления вакуумного усилителя тормозов…

15. …и снимите главный тормозной цилиндр в сборе с бачком.

16. Если на новом главном тормозном цилиндре нет бачка или возникла необходимость замены резиновых соединительных втулок бачка, снимите бачок, вывернув винт его крепления и извлекая его патрубки из соединительных втулок (см. Замена бачка главного тормозного цилиндра).

17. Если в процессе эксплуатации наблюдалась утечка тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.

Повторное использование соединительных втулок не допускается, замените их новыми.

18. Снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

19. Если в процессе эксплуатации наблюдался отказ датчика уровня тормозной жидкости, для его замены поверните датчик по часовой стрелке до упора…

20. …и извлеките датчик из бачка.

21. Установите главный тормозной цилиндр и все снятые детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. Прокачка гидропривода тормозной системы).

Главный тормозной цилиндр (ГТЦ) — снятие и установка

Примечание: каталожные номера деталей данного узла см. здесь и здесь

Главный тормозной цилиндр в сборе с бачком: 1 — главный тормозной цилиндр; 2 — бачок ГТЦ; 3 — крышка бачка; 4 — датчик уровня тормозной жидкости; 5 — толкатель поршней; 6 — уплотнительное кольцо; 7 — соединительные втулки (на фото не видны, так как закрыты бачком); 8 — штифт крепления бачка

Главный тормозной цилиндр находится под капотом и установлен на вакуумном усилителе тормозов. Непосредственно на цилиндре установлен бачок тормозной жидкости (см. фото 2-2).

Снятие

Примечание: ГТЦ можно снимать как в сборе с бачком, так и последовательно (т.е. можно заменить бачок, не снимая цилиндра). В данном разделе описано последовательное снятие. Если вам нужно снять цилиндр в сборе, то процедуру снятия бачка ГТЦ можно пропустить.

Установить автомобиль на рабочее место, затормозить стояночным тормозом и выключить зажигание.

Рисунок 2-1 — Крепление расширительного бачка:

1 — гайки крепления расширительного бачка; 2 — расширительный бачок

Отвернуть две гайки 1, рисунок 2-1, крепления расширительного бачка 2 и отвести бачок в сторону, не сливая из него жидкость (головка сменная 10, удлинитель и вороток).

Рисунок 2-2 — Главный цилиндр тормоза автомобилей не оборудованных системой АБС:

1 — бачок главного цилиндра тормоза; 2 — пробка в сборе с датчиком уровня тормозной жидкости; 3 — колодка жгута проводов к датчику уровня тормозной жидкости; 4 — шланг к главному цилиндру сцепления; 5 — гайка крепления главного цилиндра тормоза; 6 — главный цилиндр тормоза; 7 — вакуумный усилитель тормоза; 8 — тормозная трубка к левому переднему тормозному механизму; 9 — тормозная трубка к правому заднему тормозному механизму; 10 — тормозная трубка к правому переднему тормозному механизму; 11 — тормозная трубка к левому заднему тормозному механизму

Рисунок 2-3 — Главный цилиндр тормоза автомобилей оборудованных системой АБС:

1 — бачок главного цилиндра тормоза; 2 — главный цилиндр тормоза; 3 — фиксатор крепления бачка к главному цилиндру тормоза; 4 — тормозные трубки к гидроагрегату АБС

Отсоединить колодку 3, рисунок 2-2, жгута проводов от датчика уровня тормозной жидкости.

Отвернуть и снять пробку 2 в сборе с датчиком уровня тормозной жидкости.

Откачать тормозную жидкость из бачка 1, рисунок 2-2 или 2-3

Снимите со штуцера бачка шланг. (не опускайте шланг вниз, в нём тормозная жидкость. Закрепите его любым способом в верхнем положении)

Поддеть тонким инструментом и извлечь фиксатор 3, рисунок 2-3, крепления бачка к главному цилиндру тормоза

Снять бачок, извлекая его патрубки из соединительных втулок тормозного цилиндра.

Если в процессе эксплуатации автомобиля наблюдалось протекание тормозной жидкости из соединения бачка с ГТЦ, то извлеките соединительные втулки из отверстий и …

… замените их новыми.

Установить в открывшиеся отверстия главного цилиндра заглушки.

Отверните гайки крепления двух трубок к главному тормозному цилиндру (ключ для тормозных трубок типа 41 08 11 13 ф. «Stahlwille»)

Отсоединить штуцеры тормозных трубок 4 от главного цилиндра 2 тормоза, отвести трубки в сторону

Установить в отверстия главного цилиндра и на тормозные трубки технологические заглушки.

Отвернуть две гайки 5, рисунок 2-2, крепления главного цилиндра тормоза к вакуумному усилителю (головка сменная 13, удлинитель, ключ трещоточный)

и снять главный тормозной цилиндр

Снимите с корпуса ГТЦ резиновое уплотнительное кольцо.

Установка

Рисунок 2-4 — Установка главного цилиндра тормоза:

1 — уплотнительное кольцо; 2 — главный цилиндр тормоза; 3 — гайка крепления главного цилиндра тормоза к вакуумному усилителю

Внимание. Перед установкой обязательно заменить уплотнительное кольцо 1, рисунок 2-4, главного цилиндра 2 тормоза.

Внимание. В случае утечки рабочей жидкости из главного цилиндра тормоза вовнутрь вакуумного усилителя, обязательно заменить узел главный цилиндр тормоза — вакуумный усилитель.

Вакуумный усилитель тормоза с резиновой диафрагмой, на которую попала тормозная жидкость, становится непригодным к дальнейшему использованию.

Установить главный цилиндр тормоза на место и выровнять его относительно вакуумного усилителя так, чтобы толкатель усилителя вошел в гнездо в корпусе главного цилиндра.

Закрепить главный цилиндр тормоза на корпусе вакуумного усилителя двумя гайками. Момент затяжки гаек 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель, ключ трещоточный, ключ моментный).

Извлечь заглушки из тормозных трубок и отверстий главного цилиндра тормоза, присоединить тормозные трубки к главному цилиндру и завернуть штуцеры. Момент затяжки штуцеров 14 Н.м (1,4 кгс.м) (ключ для тормозных трубок типа 41 08 11 13 ф. «Stahlwille», вставка сменная 11 типа 58 23 10 11 ф. «Stahlwille», ключ моментный типа 50 18 00 04 ф. «Stahlwille»).

Извлечь заглушки из отверстий главного цилиндра тормоза, установить на цилиндр бачок гидропривода и закрепить его фиксатором.

Установить на место расширительный бачок 2, рисунок 2-1, и закрепить двумя гайками 1. Момент затяжки гаек 8 Н.м (0,8 кгс.м) (головка сменная 10, удлинитель и вороток, ключ моментный).

Выполнить прокачку тормозной системы и гидропривода сцепления. (см. здесь)

Завернуть пробку бачка тормозного цилиндра и подсоединить колодку жгута проводов к датчику указателя уровня тормозной жидкости.

Проверить эффективность рабочей тормозной системы.

Видео

Как заменить главный тормозной цилиндр на ваз 2110 своими руками

Всегда приходит время, когда в работе детали появляются какие-то проблемы. Если во время поездки пропали тормоза, значит, предоставляется опасность водителю и пассажирам. Рабочий тормозной цилиндр — очень важная деталь всей системы тормозов. Он преобразовывает давление, которое оказывает жидкость, в силу, которая оказывает действие на колодки тормозов. Следовательно, надо вовремя заменять главный цилиндр, если с ним возникли непоправимые проблемы.

Когда водитель тормозит, он оказывает действие на тормозную педаль, и чтобы это воздействие осуществилось, существует деталь — шток, который действует на поршень основного цилиндра. Он влияет на жидкость для тормозов, а она уже на цилиндры. Во время этого особые поршни прижимают колодки тормозов к дискам (иногда барабанам). Различия возникают из-за разных видов тормозных систем.

Ниже представлена инструкция по замене главного цилиндра. Она поможет сделать качественный ремонт своими руками:

• причины, по которым пропали тормоза;
• возможность отремонтировать главный тормозной цилиндр;
• инструменты, необходимые для работы;
• замена основного цилиндра;
• его окончательное снятие;
• установка цилиндра;
• улучшение основного тормозного цилиндра.

Причины, по которым могли пропасть тормоза

Любые неполадки во время процесса торможения снижают его эффективность, что может привести к ужасным последствиям для всех – и для водителя, и для пассажиров, и для других участников дорожного движения. Очень часто проблемы возникают просто из-за того, что водитель пользуется некачественной жидкостью для тормозов.
Если на автомобиле неожиданно пропали тормоза, это может обуславливаться несколькими причинами, главное, не винить во всех проблемах главный цилиндр.

Ниже представлены причины пропадания тормозов на автомобиле:

1. Одной из основных причин обычно является протечка рабочего цилиндра. Из него постепенно, медленно, или быстро, вытекает вся содержимая жидкость.
2. Также следует проверить, на каком уровне находится тормозная жидкость в бачке и состояние основного тормоза.
3. Если на основном тормозе заметны следы от подтеков, то причины состоит в этом.
4. Еще одной возможной причиной отказа тормоза может быть то, что сорван тормозной трубопровод. Например, тормозные шланги из резины могли перетереться, частично сгнить в некоторых местах, получить пробои.
5. Возможно, заклинили рабочие цилиндры;

Если все-таки было замечено, что не работает основной тормозной цилиндр:

• на нем будет видно, в каких местах появились следы от подтеков жидкости для тормозов;
• тормозную педаль будет невозможно нажать;
• наоборот, педаль тормоза может двигаться сама по себе, когда водитель не прилагает для этого усилий.

Главный тормозной цилиндр с бачком: 1 — корпус главного цилиндра; 2
уплотнительное кольцо низкого давления; 3 — поршень привода контура «левый передний-правый задний тормоза»; 4 -распорное кольцо; 5 — уплотнительное кольцо высокого давления; 6 — прижимная пружина уплотнительного кольца;7 — тарелка пружины; 8 — возвратная пружина поршня; 9 — шайба; 10 — стопорный винт;11 — поршень привода контура «правый передний-левый задний тормоза»; 12 — соединительная втулка; 13 — бачок; 14 -датчик аварийного уровня тормозной жидкости; А — зазор.

Следовательно, отремонтировать цилиндр для тормоза ВАЗ 2110 можно, но не всегда. Чаще всего, если он потек, исправить неполадки и восстановить работоспособность цилиндра поможет ремкомплект. Если в цилиндре повредилось внутреннее зеркало, то, к сожалению, ничего исправить уже нельзя, так как шлифовка запрещена. Если же все не так страшно и ремонт возможен, его можно сделать своими руками, ведь цена на ремкомплект вполне умеренная, и его может себе позволить почти каждый автомобилист.

Какие инструменты требуются для замены основного цилиндра для тормоза?

• ключ на 17;
• ключ на 10;
• бутылка поллитра с жидкостью для тормозов;
• шприц;
• жидкость для тормоза.

Снятие и установка главного тормозного цилиндра ВАЗ-2114, 2115, 2113

Сначала отсоединяем колодку с проводами от датчика аварийного уровня тормозной жидкости и трубопровод от цилиндра. После чего закрываем все отверстия в главном цилиндре и трубопроводе для того, чтобы предупредить попадание грязи вовнутрь или утечки жидкости.

Откручиваем гайки (под номером 1 на рисунке) крепления цилиндра к вакуумному усилителю и снимаем его. После чего также снимаем датчик аварийного уровня тормозной жидкости и сливаем всю жидкость с цилиндра и бачка.

Установка главного тормозного цилиндра проходит также, но только в обратной последовательности. После того как установили цилиндр, необходимо удалить воздух внутри, для этого прокачиваем систему гидропривода тормозов.

Процесс замены главного тормозного цилиндра

1. Для начала надо отсоединить датчик уровня жидкости для тормозов от основного тормозного цилиндра.
2. Открутить крышку в расширительном бачке.
3. Шприцем откачать жидкость, содержимую в расширительном бачке.
4. Отсоединить трубопровод от системы тормозов.
5. Ключом на 10 последовательно отсоединить 4 трубки: по 2 с каждой стороны.
6. Отогнуть эти трубки таким образом, чтобы при снятии цилиндра для тормозов они не препятствовали процессу.
7. Теперь надо крестовой отверткой открутить несколько саморезов, чтобы подобраться к болтам крепления основного цилиндра и усилителю для тормозов (вакуумному).
8. Затем надо отогнуть обивку, так, чтобы было видно 2 гайки.
9. Воспользовавшись ключом на 17 надо открутить эти гайки и снять основной цилиндр (снимать прямо с бачком);
10. Снять тормозной бачок и установить на его место новый.

Как правильно установить цилиндр:

• перед началом установки следует заменить бачок;
• установить основной цилиндр в порядке, обратном описанному выше;
• Взять шток-толкатель и попасть им точно в отверстие, находящееся в основном цилиндре;
• Надеть шток-толкатель на 2 шпильки и плотно зажать гайки крепления с помощью ключа на 17;
• подключить все трубки трубопровода системы тормозов;

Важно! Не стоит слишком сильно затягивать трубки, так как их в любом случае придется ослабить, чтобы прокачивать основной тормоз, поэтому, лучше не совершать лишнюю работу.

• после подключения всех трубок надо открутить крушку у бачка и заполнить ее жидкостью для тормозов;
• после этого установить обшивку обратно в моторный отсек, закрепив ее саморезами. На этом установка окончена.

Если остались вопросы по снятию и установке главного тормозного цилиндра, рекомендую ознакомиться с этим видео материалом:

После того, как цилиндр установлен, его надо прокачать, чтобы улучшить его работоспособность.

Осуществить это можно следуя простым правилам:

• найти напарника, который буде помогать, и усадить его в салон;
• совершить насколько качкой педали;
• зажать педаль, и с помощью ключа на 10 немного открутить штуцер какой-нибудь одной трубки системы тормозов;
• дождаться, пока выйдет воздух и немного жидкости для тормозов;
• с помощью ключа на 10 затянуть штуцер;
• теперь можно уже отпустить педаль автомобиля;
• повторять эти действия, пока из штуцера не пойдут пузырьки воздуха;
• совершить эту операцию со всеми контурами.

Важно помнить, что в багажнике всегда должна иметься тормозная жидкость на запас, мало ли, что случится на дороге.

Таким образом можно решить проблему с тормозами на дороге самостоятельно, не прибегая к помощи специалистов, желательно только иметь рядом напарника.

Последовательность действий для замены тормозной жидкости

1. На главном цилиндре необходимо отыскать и раскрутить крышку бачка. Ее сразу лучше отложить в сторону, предварительно подложив чистую тряпку.
2. При вывешенных задних колесах, следует разблокировать натиск тормозных устройств. Вставляем отвертку между пластиной и поршнем. После завершения работ не забудьте ее вытащить.
3. Тщательно очистите клапан на заднем правом тормозном устройстве. Следует снять защитное резиновое кольцо с клапана. Шланг насаживаем на штуцер, а его второй край вставляем в подходящую емкость.
4. Прибегнув к помощи напарника, нажимаем на тормоз несколько раз с интервалом в пару секунд. Плавно отпускаем педаль. Во время последнего нажатия педаль можно не отпускать, а просто зажать.
5. Немного откручиваем выпускной клапан, пока по прозрачному шлангу не начнет поступать старая ТЖ. Закручиваем клапан, если жидкость перестает течь.
6. Наблюдаем за жидкостью в бачке. Нельзя допустить, чтобы ее стало меньше минимума. Действия повторяем несколько раз, доливая постоянно чистую жидкость, пока не выйдет вся старая.
7. Эти же действия проводим с последующими блоками. Необходимо соблюдать порядок прокачки тормозов.
8. После проводим проверку тормозной педали. Она должна иметь плотный и равномерный ход после нескольких нажатий. Что-то не так? В систему, скорее всего, попал воздух.
9. На предпоследнем этапе нужно надеть обратно все резиновые защитные кольца на клапаны.
10. И напоследок, залить ТЖ до максимального уровня.

На этом все. Замена тормозной жидкости выполнена. Для наглядности рекомендуем еще просмотреть видео – как заменить тормозную жидкость и прокачать тормоза

Как работает ГТЦ

Механизм функционирования, которым наделен классический тормозной цилиндр, выглядит следующим образом.

1. Когда педаль автомобиля нажимается, происходит движение обоих поршней вперед. Это позволяет проталкивать все жидкости в трубки контуров. При давлении происходит срабатывание тормозных колесных цилиндров. Они и сжимают колодки на дисках.
2. Жидкость, а точнее какая-то ее часть, что не успела проникнуть в трубки, затекает в расширяющую емкость посредством специальных пропускных отверстий.
3. В ходе отпускания водителем педали пружинами происходит выталкивание поршней в обратном порядке. В итоге они приобретают первоначальное положение. Жидкость, поступающая из трубок и бачка, снова обеспечивает заполнение цилиндра.
4. Чтобы компенсировать расширение, которое происходит с тормозной жидкостью, разработчики создают еще несколько дополнительных отверстий, которые ведут в расширяющий бачок.

Если вам необходимо заменить главный тормозной цилиндр, нужно обратиться в нашу компанию. У нас работают высококлассные мастера в замене этой детали, которые произведут работы максимально дешево и аккуратно.

Признаки возникновения неполадок

Главный тормозной агрегат ломается под влиянием нескольких факторов. И неисправности, которые у него возникают, сопряжены с определенными признаками.

1. После нажатия водителем на тормоз (педаль) авто останавливается крайне медленно. Причина заключается в утрате манжетами свойств герметичности.
2. В целях замедления хода транспортного средства необходимо сильное надавливание на педаль тормоза. Связано это с тем, что резиновые элементы и крепления набухают.
3. Педаль тормоза имеет чрезвычайно короткий ход. Это приводит к тому, что жидкость, находящаяся внутри цилиндра, не может никуда деться. Это и приводит к поломкам, а также к необходимости замены агрегата.
4. Педаль тормоза проваливается. Это говорит о том, что тормозные манжеты полностью износились. В итоге жидкость вынуждена проникать за область поршня и устремляться в бачок.
5. Колодки не могут отпустить тормозные барабаны и диски, а в процессе движения происходит их нагревание. Вероятно, поршень заклинил, или произошло засорение пропускного отверстия тормоза.

Мероприятия замены нашими специалистами осуществляются с соблюдением всех норм и правил безопасности. Мы проводим работы с любыми марками и моделями авто, включая ВАЗ, Форд Фокус 2 и т. д. При необходимости можем открутить иные гайки тормозной системы, цилиндра, шлангов, а также проверить состояние тормозов в целом. Вам будет предложен персональный помощник, который осуществит проверку тормозов, в итоге тормозная система будет функционировать наилучшим образом.

Мы находимся в районе Чертаново – ЮАО, поэтому добраться можно с северного, южного направления. Рядом располагается станция метро Пражская и Варшавское шоссе.

Главный тормозной цилиндр ВАЗ 2101

Центральным узлом тормозной системы ВАЗ 2101, как и любой другой классической модели «Жигулей», является главный тормозной цилиндр (ГТЦ). За счёт этого элемента усилие, прилагаемое к педали тормоза, преобразовывается в гидравлическое давление в системе. Назначение, функции, неполадки и ремонтные работы этого механизма рассмотрим более детально.

Назначение и функции

При нажатии педали тормоза поршни ГТЦ начинают двигаться и сжимают тормозную жидкость, повышая её давление. Под воздействием жидкости в работу включаются рабочие тормозные цилиндры (РТЦ). Из них выходят поршни, которые прижимают колодки к тормозным дискам (спереди) и барабанам (сзади). Суть работы ГТЦ сводится к тому, что тормозная жидкость под давлением передаёт усилие от органов управления к рабочим элементам.

На главный цилиндр возлагается две основные функции:

• передавать механическое воздействие от педали к колёсным цилиндрам;
• обеспечивать эффективное торможение транспортного средства.

На ВАЗ 2101 установлен ГТЦ, состоящий из двух секций, т. е. рассчитанный на работу с двухконтурной тормозной системой. В машинах с приводом на задние колёса один контур предназначен для передних тормозов, а второй — для задних. Такая конструкция удобна тем, что при возникновении проблем с одним из контуров, второй будет оставаться работоспособным и автомобиль удастся остановить, хоть и с меньшей эффективностью. ГТЦ на «копейке» расположен в моторном отсеке рядом с бачком, в который заливается тормозная жидкость.

Принцип работы

Основными деталями главного цилиндра являются:

• корпус;
• бачок (резервуар) ГТЦ;
• поршень (2 шт.);
• возвратные пружины;
• уплотнительные манжеты.

Сверху к механизму посредством шлангов подводится тормозная жидкость из расширительного резервуара. Конструктивно главный распределитель разделён на 2 цилиндра, в каждом из которых есть свой поршень. С торца, обращённого к передней части автомобиля, установлена пробка с резьбой. С противоположной стороны находится фланец, посредством которого ГТЦ крепится к педальному узлу. Усилие от педали тормоза прилагается на первый поршень через шток, а жидкость к РТЦ подаётся через соответствующие трубки.

Функционирует главный гидроцилиндр таким образом:

1. В момент нажатия педали поршни основного цилиндра начинают двигаться и проталкивать жидкость по трубкам контуров. Под давлением жидкости срабатывают колёсные цилиндры, оказывая воздействие на тормозные колодки.
2. Часть жидкости, которая не успела попасть в трубки, возвращается в бачок через специальные отверстия.
3. Когда водитель отпускает педаль, поршни занимают исходное положение под усилием возвратных пружин. Жидкость из трубок и резервуара возвращается в ГТЦ.

Видео: как работает главный тормозной цилиндр

Какой ГТЦ лучше

Когда требуется заменить ГТЦ, приходится задумываться о том, какому производителю отдать предпочтение. Исходя из практического опыта многих владельцев ВАЗ 2101 и другой «классики», оптимальным вариантом считается установка штатной детали от АвтоВАЗ с каталожным номером 2101–350–500–8. Из других производителей можно выделить:

Определённой популярностью пользуются цилиндры Итальянского бренда LPR, о чём свидетельствуют многочисленные отзывы автолюбителей. Однако стоимость такого механизма несколько выше заводского. Так, покупка ГТЦ АвтоВАЗ обойдётся в 750 р., а за LPR придётся отдать около 900 р. В каждом конкретном случае выбор зависит от ваших личных предпочтений и финансовых возможностей.

Неисправности ГТЦ

Тормозная система ВАЗ 2101 конструктивно имеет множество деталей, которые по причине износа, низкого качества или несвоевременного обслуживания могут выйти из строя. Можно выделить следующие характерные признаки неполадок:

• медленная остановка транспортного средства после нажатия на тормозную педаль. Одна из причин — пришли в негодность манжетные уплотнения поршней, что привело к потере герметичности;
• большое усилие на педаль. Такая проблема появляется при увеличении манжет в размерах, например, при установке некачественного ремкомплекта;
• тормозная педаль имеет короткий ход. Рабочей среде, т. е. тормозной жидкости, некуда уходить из-за того, что засорилось компенсационное отверстие. Кроме этого, возможно перекрытие канала разбухшими манжетами;
• автомобиль тормозит только при упоре педали в пол. Этот говорит о полном выходе манжетных уплотнений из строя, когда жидкость уходит в бачок, а не в систему;
• тормозные колодки не отходят от дисков и барабанов, в результате чего они нагреваются во время движения. Причина кроется в заедании одного из поршней либо образовании засора в перепускном отверстии.

Указанные признаки могут проявляться также и при неполадках с другими частями системы торможения. Например, педаль может проваливаться при отсутствии жидкости в одном из колёсных цилиндров либо в случае попадания в систему воздуха. Поэтому для окончательной диагностики необходимо обратить внимание на дополнительные особенности поведения автомобиля. Например, есть определённые признаки, которые явно указывают на проблемы с другими составляющими тормозной системы, а не с ГТЦ:

• увод автомобиля в сторону при торможении;
• подклинивание тормозных механизмов на одном из колёс;
• появление звуков, нехарактерных для нормальной работы тормозов (скрип, писк, скрежет);
• нагрев тормозных колодок либо дисков на одном колесе.

Проверка главного тормозного цилиндра

Самая частая причина неполадок ГТЦ — износ уплотнителей. При замене манжет нужно учитывать, что ремонт имеет смысл лишь в том случае, когда поршень и стенки цилиндра не имеют выработки. Иначе замена резиновых уплотнений не принесёт никакого результата и вскоре всё равно придётся ставить новую деталь. Перед тем как приступить к проверке главного гидропривода тормозов, следует убедиться, что с другими элементами системы проблемы отсутствуют:

1. Осматривают колёса с внутренней поверхности на предмет выявления подтёков тормозной жидкости из РТЦ.
2. Проверяют целостность бачка и шлангов, соединяющих его с ГТЦ, а также наличие жидкости и её уровень.

Явным признаком того, что с главным цилиндром возникли неполадки, является появление жидкости на корпусе узла. Исправный механизм должен быть всегда сухим без намёка на протекание. Если гидропривод утратил герметичность, его необходимо демонтировать в обязательном порядке для дальнейшей разборки и ремонта. Определить, что ГТЦ перепускает жидкость, т. е. она не поступает в систему, а возвращается в расширительный бачок при нажатии на педаль, можно следующим образом:

1. Открывают крышку резервуара.
2. На водительское место усаживают помощника. Двигатель не запускают.
3. Напарник нажимает на педаль тормоза, а вы прислушиваетесь к звукам, которые исходят из бачка.
4. Если из ёмкости слышно бульканье, а педаль при этом легко нажимается, значит, жидкость вместо системы поступает в бачок. Неисправность заключается в износе уплотнителей, которые неспособны создавать необходимое давление в контурах цилиндра.

Ремонт ГТЦ ВАЗ 2101

Восстановить работу гидроцилиндра можно двумя способами:

• отремонтировать старый механизм;
• установить новое изделие.

Многие автовладельцы при возникновении проблем с ГТЦ попросту меняют его на новый. Однако есть и те, кто предпочитает сэкономить и установить ремкомплект, выполнив ремонт своими руками. Стоимость такого комплекта составляет около 100 р.

Снятие

Для демонтажа механизма потребуется следующий перечень инструментов:

• рожковые и накидные ключи размером 10, 13 и 22 мм;
• ключ для отворачивания тормозных трубок;
• небольшая отвёртка с плоским концом;
• пассатижи для стопорных колец;
• шприц либо медицинская груша;
• много ветоши.

ГТЦ снимается в следующем порядке:

1. Шприцем откачиваем жидкость из расширительного бачка.
2. Ключом отворачиваем штуцеры тормозных трубок с гидроцилиндра.

Разборка

Для ремонта ГТЦ разбираем его следующим образом:

Отвёрткой стягиваем пыльник, который расположен на фланце со стороны крепёжных отверстий.

Перед установкой поршней с новыми уплотнителями рекомендуется смазать внутреннюю поверхность гидроцилиндра, а также сами манжеты тормозной жидкостью.

Видео: замена ремкомплекта ГТЦ на «классике»

Однажды мне пришлось менять манжетные уплотнения на заднем колёсном цилиндре, поскольку жидкость начала из него подтекать. Я заранее приобрёл ремкомплект в надежде на то, что ремонт не доставит особых хлопот. Всё бы ничего, но когда я разобрал цилиндр, снял старый уплотнитель и попытался установить новую манжету из ремонтного набора, она попросту порвалась. Элемент больше был похож на изделие из хрупкой резины. В ремкомплекте было 4 уплотнителя и все оказались непригодными для эксплуатации. Мой ремонт закончился установкой старой манжеты на поршень, поскольку ближайший магазин находился довольно далеко. Что удивительно, этот тормозной цилиндр работает по сегодняшний день без подтеканий жидкости и замены уплотнителя.

Замена

Произвести замену детали своими руками не составит труда. Для этого нужно вооружиться следующим набором инструментов:

1. отверткой;
2. ключами на 10, 13;
3. 5 – кубовым шприцом или грушей;
4. тормозной жидкостью;
5. хомутами.

Если при разборке вы обнаружили, что старые резиновые шланги стали твердыми, рекомендуется заменить их новыми.

1. Снимаем ремень с расширительного бачка и убираем в сторону.
2. Посредством ключа на десять выкручиваем крепления бачка с тормозухой и открываем крышку.
3. Сливаем в емкость тормозную жидкость.
4. Во избежание попадания тормозной жидкости в отсек мотора, необходимо подстелить под цилиндр кусок плотного материала.
5. Ослабляем хомуты на шлангах, отходящие от бачка и снимаем их.
6. Отсоединяем три тормозные трубки и отодвигаем их немного.
7. Выкручиваем две гайки, крепящие к усилителю цилиндр, используя при этом ключ на 13.
8. Снимаем главный тормозной цилиндр.
9. Очищаем посадочное место запчасти от грязи и остатков тормозной жидкости.
10. Переходим к новому элементу. Извлекаем защитную пломбу и устанавливаем туда сальник.
11. Вставляем на место новый цилиндр и затягиваем гайки.
12. Снимаем заглушки и используя шприц, впрыскиваем тормозную жидкость в полость цилиндра до полного заполнения.
13. Производим сборку остальных элементов.

Завершающим этапом ремонтных работ станет прокачка тормозной системы автомобиля.

Прокачка тормозов

После ремонта ГТЦ или РТЦ, а также замены жидкости, тормозных шлангов или трубок, тормоза нуждаются в прокачке. Суть мероприятия состоит в удалении воздуха из системы торможения. Для этой процедуры потребуются:

• ключ на 8 (10) мм;
• силиконовая прозрачная трубка по диаметру штуцера;
• ёмкость;
• тормозная жидкость.

На всех классических моделях «Жигулей» применяется тормозная жидкость класса DOT-3 или DOT-4. Её объём в системе гидропривода «копейки» составляет 0,66 л. Прокачивать систему удобнее с напарником.

Начинать прокачивание тормозов нужно с правого заднего колеса. Процесс состоит из следующих шагов:

1. Машину устанавливаем на эстакаду или смотровую яму.
2. Откручиваем заливную пробку расширительного бачка и проверяем уровень жидкости. Если требуется, доводим его до отметки на бачке.

Если прокачка тормозов выполнена правильно и в системе не остался воздух, педаль при нажатии должна быть тугой, а торможение эффективным.

Видео: как прокачать тормозную систему на «классике»

Мне неоднократно приходилось прокачивать тормоза в одиночку, ведь далеко не всегда есть помощник, например, если поломка случилась в дороге. Для таких ситуаций я всегда вожу в запасе крышку расширительного бачка с вентилем от бескамерной покрышки. Чтобы сделать такое простое приспособление, достаточно просверлить отверстие в крышке и вставить в него вентиль. Когда возникает необходимость прокачки тормозов, я накручиваю эту крышку на бачок. При помощи куска шланга соединяю вентиль с запасным колесом, предварительно вывернув с него золотник. Таким образом в резервуаре создаётся давление. Затем прокачиваю тормоза по приведённой выше схеме, добиваясь полного выхода воздуха из системы, не забывая контролировать уровень жидкости. Аналогичным способом я прокачиваю и сцепление.

Если с главным тормозным цилиндром возникли неполадки, о чём свидетельствуют характерные признаки, деталь нуждается в диагностике и последующем ремонте. Если же узел имеет сильный износ, то проблема решается только его полной заменой. Для проведения ремонтных работ необязательно посещать СТО. Достаточно подготовить необходимый перечень инструментов и материалов, ознакомиться с пошаговыми инструкциями и следовать им в ходе работы.

Прокачка тормозной системы своими руками

Для проведения работы вам потребуется:

1. Пустая прозрачная банка.
2. Тонкий прозрачный шланг.
3. Тормозная жидкость.
4. Ключи накидные, рожковые, и обжимной на 8.
5. Домкрат, противооткатные упоры, подставки под автомобиль.

Схема проведения прокачки следующая:

1. Сначала избавляетесь от воздушных пробок в контуре системы, соединенном с правым задним цилиндром.
2. После окончания переходите к левому колесу и повторяете процедуру.
3. Третьим на очереди передний правый механизм.
4. Последним прокачивается суппорт переднего левого колеса.

Чтобы избавиться от воздушных пробок в трубках, необходимо установить шлангу на прокачной штуцер. Заранее его нужно сорвать при помощи обжимной ключа на 8. Нижний край шланги нужно опустить в емкость с небольшим количеством тормозной жидкости. Так можно следить за количеством воздуха, выходящим из системы. Вся работа должна проводиться с помощником. После того, как будет произведена заправка расширительного бачка, можно приступать к процедуре. Помощник несколько раз до упора нажимает на педаль тормоза.

При последнем нажатии он фиксируется в крайнем положении у полика. Вы в этот момент слегка выкручиваете прокачной штуцер, при этом по шланге пойдет жидкость с пузырьками воздуха. Цикл повторяется до тех пор, пока не начнет выходить тормозная жидкость без примеси воздуха. Время от времени необходимо посматривать на наличие жидкости в расширительном бачке, при необходимости подливать. Данная процедура проводится на всех четырех колесах по схеме, приведенной выше. По завершении работы значительно увеличивается эффективность работы тормозной системы.

И небольшое видео на тему статьи:

Если задний тормозной цилиндр на ВАЗ 2101-2107 начинает приклинивать или неэффективно выполнять свою функцию, его следует заменить на новый. Для этого нам понадобится следующий инструмент:

1. Ключ разрезной для откручивания тормозных трубок
2. Проникающая смазка
3. Головка на 10 с трещоткой или обычный ключ на 10

Итак, первым делом необходимо выполнить некоторые подготовительные процедуры, которые перечислены ниже:

• Поднять заднюю часть автомобиля домкратом
• Снять колесо
• Снять тормозные колодки заднего колеса

После этого задний тормозной цилиндр становится свободным и его местоположение показано на фото ниже:

Итак, сначала нужно побрызгать проникающей смазкой на тормозную трубку, после чего открутить ее:

После этого необходимо открутить два болтика крепления цилиндрика, которые находятся с обратной стороны:

Удобнее всего это делать с помощью головки и трещотки:

И теперь можно спокойно вынимать тормозной цилиндр ВАЗ 2101-2107 с обратной стороны, как это наглядно продемонстрировано на фотографии ниже:

Далее покупаем новый цилиндр, цена которого на все модели классики составляет около 300 рублей за штуку. Если вы будете менять пару, соответственно придется купить два штуки и потратить 600 рублей. Установка производится в обратной последовательности.

При необходимости после замены прокачайте тормоза, если в системе появился воздух.
