Датчик коленвала на шевроле круз: где расположен, замена

Это первый датчик в системе автомобиля, по которому ЭБУ транспортного средства начинает процесс управления автомобилем при запуске движка. В случае неисправности этого механизма блок управления мотором основывается на сигнале, посылаемом от датчика рапредвала. Но для этого ЭБУ требуется дополнительное время. Соответственно если ваш Шевроле Круз стал заводиться немного позже, спустя несколько минут после того, как стартер заведется, то самое время проверить исправен ли датчик коленвала.
Данный элемент в Шевроле Круз расположен внизу блока цилиндров, невдалеке от маховика, приблизительно под фильтром масла, немного правее его. На основании сигналов этого датчика ЭБУ высчитывает частоту вращения коленвала и того, в каком положении он находится.

В Шевроле этот элемент реагирует на близкое прохождение от сердечника зубьев задающего диска, который должен быть закреплен непосредственно к щеке самого коленчатого вала четвертого цилиндра. Эти зубья находятся на диске с интервалом примерно в шесть градусов.

Важно! Для того чтобы точно высчитать положение коленчатого вала на нем отсутствует 2 зуба из 60. Это делает своего рода широкий паз.

В процессе прохождения данного паза неподалёку от элемента в нем создается опорный импульс, который и является синхронизацией. Установочный зазор между основной вершиной зубьев и сердечником составляет приблизительно 1,3 миллиметра. При вращении задающего диска меняется сразу и магнитный поток в магнитопроводном датчике. В обмотке данного элемента есть импульсы переменного тока. На основании количества данные импульсов ЭБУ производит расчет фазы времени контроля импульсов, катушек зажигания и форсунок.

Процесс замены выглядит следующим образом:

1. В первую очередь требуется отсоединить минусовую клемму на аккумуляторе.
2. Затем мы отсоединяем электро-разъем датчика положения коленчатого вала и пластикового держателя проводов.
3. Специальным шестигранником снимаем болты, на которых крепится сам элемент.
4. Шестигранником демонтируем болт датчика положения коленвала Круза и снимаем непосредственно датчик.
5. Монтируем новый и закручиваем после этого болт до 6,5 Н•м.
6. Подсоединяем колодку проводов и монтируем на место специальный пластиковый держатель.
7. Подключаем клемму от аккумулятора (минусовую).
8. Заводим ДВС и, если “чек” не загорается, а мотор при этом работает ровно, то наслаждаемся итогами проделанной работы).

Важно! ДВС может функционировать нормально, а «чек» будет гореть! Для решения проблемы требуется небольшая перепрошивка.

• Как проверить и поменять масло в АКПП Шевроле-Круз
• Не работает кондиционер Chevrolet Cruze: как отремонтировать
• Как снять задний бампер, диффузор и накладки Chevrolet Cruze
• Замена лобового стекла Шевроле-Круз

Назначение и принцип работы датчика коленвала Chevrolet Cruze

Датчик относится к основным датчикам системы управления двигателя. Он предназначен для общей синхронизации работы системы зажигания автомобиля, впрыска топлива. Основная задача датчика — отслеживать угловое положение коленвала автомобиля. В большинстве автомобилей, как и в Шевроле Круз эта задача реализована с помощью специальных меток (зубьев), нанесенных на маховик. Во время вращения коленвала зубья маховика вращаются синхронно с ним. Проходя в поле электромагнитного датчика, они индуцируют электрические импульсы.

В некоторых моделях двигателей Шевроле Круз применяется электромагнитный датчик с встроенным усилителем, который преобразует аналоговый сигнал датчика в цифровой (двухуровневый). За счет этого повышается помехоустойчивость датчика, увеличивается точность установки угла зажигания.

В случае отказа датчика коленвала блок управления двигателя не вырабатывает синхронные импульсы для впрыска топлива, системы зажигания. Двигатель глохнет, и далее не запускается.

Как провести диагностику ДПКВ самостоятельно

Поломка датчика отмечается, если возникает детонация при существенных нагрузках на движок, нестабильность при работе на холостом ходе и снижение мощности мотора. В каком из состояний находится узел, можно убедиться несколькими способами, но для этого нужны специализированные приборы.

Для снятия и проверки, стоит провести следующие операции:

1. Колодку с проводами снять с датчика.
2. Винт, предназначенный для крепления коленвала, снять.
3. С помощью тестера проверить исправность элемента.
4. Произвести установку детали в обратной последовательности.

Внешне несложно определить состояние колодок, повреждение контактов и корпуса датчика. Если не обнаружено визуальных дефектов, то можно перейти к непосредственной проверке прозвоном.

Этот узел относится к основному в электронике, отвечающей за управление движка. Если последний выйдет из строя, запустить его будет невозможно. Чтобы не возникало проблем в процессе эксплуатации, лучшим решением будет брать с собой запасной элемент. Проведение диагностирования и замены займет немало времени.

Основные причины выхода из строя

К основным причинам выхода из строя датчика коленвала относятся:

1. Естественный износ. Датчик установлен на двигатель в районе маховика. В процессе эксплуатации автомобиля он подвергается высокому перепаду температур, в результате чего его конструкция может получить микротрещины, в которые попадают жидкости, масла, что приводит к коррозии.
2. Загрязнение рабочей поверхности металлической стружкой. Этот процесс значительно уменьшает чувствительность датчика, может привести к потере сигнала. Как правило, такая причина, встречается на «пожилых» авто. В большинстве случаев чистка рабочей поверхности датчика успеха не имеет.
3. Механическое повреждение. Такая неисправность возможнее в результате неправильной установки, замены на датчик от другой модификации двигателя либо дорожно-транспортного происшествия.
4. Обрыв электропроводки или разрушение (коррозия) разъема датчика.

Истинная причина выхода из строя большинства датчиков коленвала – разрушение электромагнитного датчика. Он представляет катушку индуктивности, намотанную на сердечник из магнитного материала. Обмотка выполнена очень тонким медным проводником в лаковой изоляции. В результате многократного нагрева-остывания датчика, тончайший проводник может получить микроразрыв. По мере нагрева датчика виток разрывается, датчик прекращает работать, автомобиль глохнет, затем остывает, витки снова замыкается и двигатель может вновь завестись. Опытные автолюбители в такой ситуации кладут на датчик смоченную в холодной воде ветошь. Так можно доехать до места стоянки или ремонта.

Как и чем проверить датчик коленвала своими руками?

Каждому автомобилисту известно, что если автомобиль не заводится, первым делом необходимо проверить карбюратор, аккумулятор, стартер и т. д. На самом деле существует намного больше причин, по которым двигатель не запускается.

Немногие автовладельцы знают о существовании датчика коленвала (датчика синхронизации, датчика положения коленвала) и еще меньше знают о том, что нередко он может быть причиной плохого запуска двигателя.

Для того, чтобы вы понимали, что такое датчик положения коленвала, несколько слов о нем.

Датчик коленвала выполняет роль синхронизатора и позволяет синхронизировать подачу топлива и момент зажигания, передавая электронные импульсы в ЭБУ (электронный блок управления) вашего автомобиля.

Действительно, в случае неисправности датчик синхронизации, возникнут проблемы с запуском двигателя, кроме того существует вероятность сбоя оборотов, а также падение мощности, которое так или иначе ведет к остановке мотора.

К вашему вниманию перечень самых распространенных признаков неисправности датчика положения коленвала:

• Плавающие холостые обороты;
• Самопроизвольное повышение или понижения оборотов;
• Существенный «провал» мощности;
• Появление детонации двигателя при больших нагрузках;
• Плохой запуск или полное отсутствие возможности завести мотор.

Примечание: Ухудшение динамики двигателя. Безусловно падение мощности может произойти и по другим причинам, к примеру, из-за проблем с бензонасосом или неисправными свечами зажигания. Однако в таком случае на панели приборов непременно загорится лампочка «CHECK ENGINE».

Для того, чтобы подтвердить или опровергнуть, что датчик синхронизации неисправен или работает нестабильно? необходимо его проверить.

Сегодня я расскажу как проверить датчик коленвала своими руками.

Проверка датчика может выполняться несколькими способами, каждый метод предусматривает наличие специального прибора. Я расскажу о двух, наиболее популярных методах тестирования.

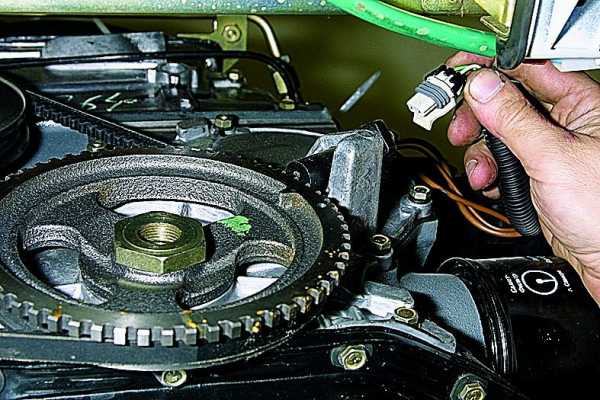

Как снять и заменить датчик положения коленчатого вала на Chevrolet Niva

Для синхронизации положения вала с электронным блоком в конструкции автомобиля Нива Шевроле предусмотрен датчик положения вала коленчатого. Данный прибор находится недалеко от задающего диска, и располагается на самой крышке газораспределения привода механизма. Этот диск представляет собой колесо с пятидесятую восемью зубьями, и для создания определенного импульса между ВТМ (верхняя мертвая точка) и ЭБУ специально удалено пару зубьев.

Благодаря тому, что коленчатый вал крутится, происходит вращение задающего диска. Положения вала ЭБУ определяется за счет того, что во время вращения диска у датчика происходит изменения магнитных полей, образуя при этом импульс тока переменного.

Устройство датчика

Устройство данного элемента является простейшей, он состоит из:

• Капронового каркаса
• Данный каркас обмотан медными проводами
• Имеет стальной сердечник
• Изоляция обеспечена эмалью, основа герметика — это компаундная смола

Они бывают разных типов, а именно:

• Датчик хода, он же распределяет зажигание.
• Магнитный
• Оптический

Признаки неисправности

Рано или поздно датчик приходит в негодность, это приводит к проблемам запуска автомобиля Нива Шевроле, а иногда даже к невозможности остановить авто вовремя движения. От того в каком положение датчик, зависит подача топлива и момент зажигания.

• Если во время движения вы заметите понижение динамики автомобиля, это будет говорить о том, что данный элемент не исправлен,
• Также об данной неисправности может говорить если загорается лампочка Check.
• Помимо этого, о неисправности датчика можно определить по генератору и приводу ГРМ.
• Обороты то повышаются, то понижаются и это все происходит без вашего участия

В первую очередь проверяется положение датчика, причиной для проверки может служит малейшие ресурсные затраты. Так же при помощи диагностики можно элементарно определить исправлен прибор или нет. Под диагностикой подразумевается снятие изделия и обратная его установка, он будет являться исправным если значения его будут примерно от 550 до 750 Ом.

Способ первый

1. Перед тем как проверить датчик коленвала его нужно демонтировать, при этом зафиксировав первоначальное его положение на двигателе, при помощи соответствующих меток.

2. После демонтажа, необходимо осмотреть датчик синхронизации на предмет визуальных повреждений, отсутствия проблем с контактами, а также целостности контактной колодки и сердечника. Для лучшего восприятия и обнаружения дефектов рекомендуется очистить датчик и контакты при помощи бензина или спирта.

3. Во время демонтажа обратите внимание на расстоянии между диском синхронизации и сердечником датчика, оно не должно превышать 0,6 – 1,5 мм. Если визуальных повреждений не удалось обнаружить, необходимо перейти к более кардинальным способам диагностики — проверка электросхемы, нередко в ней кроются причины неисправности.

Как проверить датчик положения коленвала?

Перед тем, как снять датчик из посадочного места, необходимо закрасить либо другими способами пометить его положение на двигателе, для того, что бы при установке обратно метки были совмещены правильно, иначе это грозит сбоем в системе подачи топлива и зажигания.

Так же сразу нужно осмотреть провод датчика на предмет обрыва, после чего прибегать непосредственно к диагностике датчика. Важно осмотреть венец коленвала на предмет обламывания зубьев, что приводит к некорректной работе датчика.

Провести анализ работы данного устройства можно несколькими способами. Перед проверкой одним из любых способов датчик нужно демонтировать и приступить к проверке.

Как преобразить свои авто? Тюнинг Нива 4х4 своими руками и подробности тут.

Первым делом нужно провести внешний осмотр. Первым делом требуется исключить либо установить повреждения корпуса, контактных колодок либо сердечника. Часто обычная прочистка сердечника и контактов от всевозможных загрязнений продлевают безотказную работу датчика. Если внешних повреждений не имеется, то необходимо приступить к более глубокой проверке.

Способ первый – прозвонить датчик мультиметром на сопротивление (Ом).

Производится прозвон обмотки, нормальное сопротивление которой варьируется от 550 – 750 Ом. Данный метод является точным показателем того, исправлен ли датчик или нет.

Способ второй – прозвонить на сопротивление обмотку датчика на мОм

.
После данного замера следует узнать индуктивность (мГц). Норма для датчика ВМТ является 200- 400 мГц.
Для измерения этого показателя потребуется вольтметр и сетевой трансформатор. Данный способ является более сложным, чем второй, так как он отнимает больше времени, но эти показатели дают правильную информацию о работе датчика.

Если же нет возможности провести диагностику самому, то можно прибегнуть к помощи специалистов, которые с помощью осциллографа и специальной программы смогут четко указать на исправность детали.

Chevrolet Aveo 5-door Вездеход シ › Бортжурнал › Замена датчика положения коленвала

Машина иногда глохла на малых оборотах. Иногда заводилась со второго раза. Иногда, к сожалению довольно редко загорался чек с ошибкой P0337 — датчик положения коленвала, замыкание на массу, потом ошибка пропадала. Обороты холостого хода проваливались до 600 иногда, затем снова росли.

Из описания в наличии проблемы помогут следующие признаки неисправности ДПКВ: — отсутствие холостого хода (машина глохнет); — неустойчивая работа на холостых оборотах; — отсутствие реакции на старт зажигания (мотор не заводится); — двигатель часто «глохнет» в процессе движения транспортного средства; — мощность силового агрегата быстро падает; — при нагрузке на мотор возникает детонация.

Почти все это я ощущал, может быть кроме мощности и детонации.

Купил датчик за 20 баксов, наклейка GM, хотя что-то подсказывает, что палево, ну то такое. Надпись на самом датчике Continental. Новый, без единой царапинки, это радует.

Проблема была в том, чтобы понять, где этот датчик находится. Где-то пишут он за генератором, где-то в районе коробки, было холодно, снег и мороз, я искать его сам не хотел. Официальный каталог не показал даже наличие этого датчика, думаю скорее всего каталог на мой год не полный. Короче на СТО поменяли мне его за 5 баксов открутив защиту на подъемнике, может можно и сверху дотянуться — не знаю. Находится этот датчик под масляным фильтром.

После замены датчика заводиться стала с пол оборота, обороты в норме, ни одной попытки заглохнуть. Из-за такой пакости небольшой может вылезти куча проблем.

Сам снятый датчик оказался засаленный, замасленный, коцнутый и треснутый… так что причина была 100% в нем.

Ну и история о номерах, как я понял, номер 96253542 и 25182450 это один и тот же датчик. Хотя цена на какой-то из них может быть ниже. Как видно на фото был номер 96253542, а поставил я 25182450.

Ну и можно также пройти в программе Chevrolet Explorer обучение ДПКВ (для MR-140). Сделаю на выходные, но оно и так все отлично работает.

Проверка и замена датчиков системы управления двигателем

Для облегчения доступа к датчикам снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

Датчик температуры охлаждающей жидкости

установлен в правой части головки блока цилиндров между 1-м и 2-м цилиндрами. Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. Контроллер обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.

У датчика температуры охлаждающей жидкости проверяют сопротивление на его выводах при различных температурных режимах.

Вам потребуются: ключ «на 19», тестер, термометр.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Полезный совет: Охлаждающую жидкость можно не сливать, достаточно после снятия датчика заткнуть отверстие пальцем или пробкой, тогда потеря охлаждающей жидкости будет минимальной.

3. Отожмите фиксатор и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

4. Ослабьте ключом затяжку датчика.

5. . и выверните его из головки блока цилиндров.

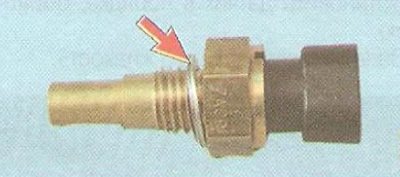

Примечание: Соединение датчика с головкой блока цилиндров уплотнено шайбой. Сильно обжатую шайбу замените.

6. Остудите датчик до температуры окружающего воздуха. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 10.6. При отклонении сопротивления от нормы замените датчик.

Таблица 10.6. Зависимость сопротивления датчика температуры охлаждающей жидкости от температуры

7. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различной температуре указаны в табл. 10.6.

8. Установите датчик в порядке, обратном снятию.

9. Залейте охлаждающую жидкость.

Датчик температуры всасываемого воздуха

ввернут в отверстие воздухоподводящего рукава возле воздушного фильтра. Датчик представляет собой термистор с отрицательным температурным коэффициентом сопротивления. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива.

У датчика температуры воздуха проверяют сопротивление на его выводах при различных температурных режимах.

1. Выключите зажигание.

2. Сожмите пружинный фиксатор и отсоедините от датчика колодку жгута проводов.

3. Подсоедините тестер в режиме вольтметра к выводам колодки жгута проводов, включите зажигание и измерьте напряжение питания датчика. Напряжение должно составлять (5±0,2) В.

4. Выверните датчик.

5. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 10.7. При отклонении сопротивления от нормы замените датчик.

Таблица 10.7. Зависимость сопротивления датчика температуры всасываемого воздуха от температуры

Датчик детонации

прикреплен к верхней части блока цилиндров.

Вам потребуется ключ «на 14».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Нажмите на пружинный фиксатор и разъедините колодки жгута проводов датчика детонации.

3. Ослабьте ключом затяжку болта крепления датчика к блоку цилиндров двигателя.

4. . и, вывернув болт рукой, снимите датчик детонации.

Примечание: Обратите внимание на маркировку датчика, чтобы для замены приобрести аналогичный датчик детонации.

5. Установите датчик детонации в обратном порядке. Затяните болт крепления датчика моментом 20 Н·м.

Датчик положения коленчатого вала двигателя

, состоящий из магнита и обмотки, установлен в задней части блока цилиндров двигателя.

Назначение и принцип работы датчика коленвала Chevrolet Cruze

Датчик относится к основным датчикам системы управления двигателя. Он предназначен для общей синхронизации работы системы зажигания автомобиля, впрыска топлива. Основная задача датчика — отслеживать угловое положение коленвала автомобиля. В большинстве автомобилей, как и в Шевроле Круз эта задача реализована с помощью специальных меток (зубьев), нанесенных на маховик. Во время вращения коленвала зубья маховика вращаются синхронно с ним. Проходя в поле электромагнитного датчика, они индуцируют электрические импульсы.

В некоторых моделях двигателей Шевроле Круз применяется электромагнитный датчик с встроенным усилителем, который преобразует аналоговый сигнал датчика в цифровой (двухуровневый). За счет этого повышается помехоустойчивость датчика, увеличивается точность установки угла зажигания.

В случае отказа датчика коленвала блок управления двигателя не вырабатывает синхронные импульсы для впрыска топлива, системы зажигания. Двигатель глохнет, и далее не запускается.

АВС

В основе работы датчика АБС в Круз 2 лежит принцип электромагнитной индукции. Когда колесо вращается, мимо контроллера перемещаются зубцы и впадины ротора, которые наводят в обмотке устройства электрический сигнал. Частота этого сигнала пропорциональна угловой скорости колеса, а также числу зубцов на роторе. Если контроллер антиблокировочной тормозной системы во втором Крузе выходит из строя, его надо менять, так как эксплуатация авто зимой будет небезопасной (автор видео — канал АВТОТЕМА ТВ).

Основные причины выхода из строя

К основным причинам выхода из строя датчика коленвала относятся:

1. Естественный износ. Датчик установлен на двигатель в районе маховика. В процессе эксплуатации автомобиля он подвергается высокому перепаду температур, в результате чего его конструкция может получить микротрещины, в которые попадают жидкости, масла, что приводит к коррозии.
2. Загрязнение рабочей поверхности металлической стружкой. Этот процесс значительно уменьшает чувствительность датчика, может привести к потере сигнала. Как правило, такая причина, встречается на «пожилых» авто. В большинстве случаев чистка рабочей поверхности датчика успеха не имеет.
3. Механическое повреждение. Такая неисправность возможнее в результате неправильной установки, замены на датчик от другой модификации двигателя либо дорожно-транспортного происшествия.
4. Обрыв электропроводки или разрушение (коррозия) разъема датчика.

Истинная причина выхода из строя большинства датчиков коленвала – разрушение электромагнитного датчика. Он представляет катушку индуктивности, намотанную на сердечник из магнитного материала. Обмотка выполнена очень тонким медным проводником в лаковой изоляции. В результате многократного нагрева-остывания датчика, тончайший проводник может получить микроразрыв. По мере нагрева датчика виток разрывается, датчик прекращает работать, автомобиль глохнет, затем остывает, витки снова замыкается и двигатель может вновь завестись. Опытные автолюбители в такой ситуации кладут на датчик смоченную в холодной воде ветошь. Так можно доехать до места стоянки или ремонта.

Признаки и предпосылки неисправности датчика коленвала Шевроле Круз

Опыт эксплуатации автомобилей Шевроле Круз показывает, что в большинстве случаев датчик коленвала одномоментно не выходит из строя. Этому предшествует определенное время со следующими симптомами. Двигатель запускается, после 12 – 22 минут движения или прогрева на приборной панели появляется индикация ошибки двигателя «CHECK ENGINE». Двигатель начинает сильно троить, затем глохнет. Попытки повторного запуска – неудачны. После получаса стоянки после остывания двигателя, он вновь запускается, ситуация продолжается в том же ключе.

Замена датчика

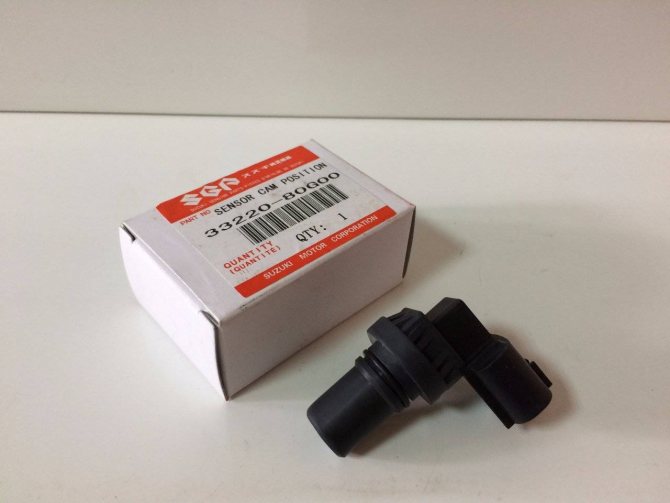

При покупке датчика коленвала на Chevrolet Cruze следует обратить внимание на его маркировку (артикул). Для двигателей объемом 1.8 l F18D4 оригинальный артикул запасной детали от General Motors – 55567243. Датчик для двигателей HR51S, HR52S (аналог) имеет артикул 33220-80G00. Его цена около 1.500 рублей.

При покупке датчика лучше иметь оригинальную запчасть, для того чтобы проверить точное соответствие посадочных размеров. Есть случаи покупки на рынке китайских «пустышек», то есть датчиков без электронных «внутренностей».

Датчик находится в районе маховика двигателя. Процесс замены несложен, занимает несколько минут. Крепится датчик на одном болте. После замены датчика коленвала требуется повторная диагностика двигателя и сброс (удаление) ошибок.

Замена датчика положения коленвала lada 2123 (ваз 2123)

После публикации моей статьи на тему сальников для Нивы, посыпались просьбы написать то же самое в отношении подшипников и датчиков на двигатель 21214, который ставится на Нивы, Нивы-М, крокодилы и ШНивы. Начну потихоньку рассказывать о «беспроблемных» датчиках, то есть тех, которые ставишь и забываешь о них очень надолго.

Несколько общих слов. Почему вообще возник этот вопрос? Приведу как пример: такая фигня как датчик положения дроссельной заслонки (ДПДЗ).

Так как электроника нашего инжектора взята полностью с переднеприводных собратьев, а их количество очень велико, то и делают на них запчасти очень большое количество фирм и фирмочек, а уж про братьев-китайцев вообще говорить не приходится.

Некоторое время я даже копил в коробочке неисправные ДПДЗ разных производителей, после 7 сбился и все выкинул )) В то время как поставщиком завода являются всего два производителя.

Ремонт и замена датчика коленвала Шевроле-Круз

Поменять датчик коленчатого вала Шевроле-Круз не так трудно, как многим может показаться. Но данная процедура требует максимум сосредоточенности и аккуратности. Проблема в том, что часто даже опытные водители не могут ответить, зачем на Шевроле Круз датчик коленвала, и что он делает. Многие, конечно, слышали данное название. Но в автомобиле такое множество различных систем, механизмом и прочего, что бывает трудно точно ответить, что есть что.

Замена датчика холостого хода Шевроле Круз

None Регулятор Холостого Хода Chevrolet Aveo 1.6 шанхай . Ошибка P0509 .

Chevrolet Cruze — обороты не плавают и номер больше не гремит. Чистка регулятора холостого хода и дроссельного узла Chevrolet Lacetti 1.8 LDAЗамена датчика холостого хода на шевроле ниваДатчик дросельной заслонки Chevrolet Aveo 1.6F14D4 ПРЫЖКИ ОБОРОТОВ ПРИ ПЕРВОМ ЗАПУСКЕ УТРОМ.

How to clean the throttle body of Chevrolet Cruze. Чистим дроссельную заслонку Chevrolet CruzeТакже смотрите:

• Тойота Лексус рх 350 видео
• Большой тест драйв фольксваген поло седан 2015
• Где лучше шумоизоляция бмв или Мерседес
• Накладка порога Опель вектра б с креплением
• Замена сальника заднего привода на 210 Мерседес
• Снижение расхода топлива Lexus lx470
• Как прошить ключ Вольво S40
• Регулировка дверей Ниссан примера р12
• Шевроле Круз 2011 года отзывы владельцев
• Как поставить ксенон на Киа рио видео
• Схема электропроводки Hyundai santa fe 2006
• Хромированные вставки на Lexus gs300
• Стук гидрокомпенсаторов Шкода Октавия тур
• Новинки Фольксваген 2020 года в россии
• Распылители на форсунки бош КАМАЗ

Главная » Новое » Замена датчика холостого хода Шевроле Крузavto-harakter.ru

Для чего нужен датчик коленвала

Первое что следует понимать так это то, что без датчика коленвала на Шевроле Круз никуда поехать не получится. Это единственный датчик в автомобиле, без которого попросту не получится завести мотор. Его еще иногда называют датчиком синхронизации. Все потому что именно данная деталь позволяет электрическому контроллеру синхронизировать собственную работу с системой газового распределения автомобиля, контролируя тем самым систему зажигания и впрыск топлива.

На самом деле данная система устроена довольно просто и состоит в создании специализированных индуктивных импульсов или сигналов. В момент, когда зубья шкива коленвала пересекают линию сердечника — возникают электрические импульсы. То есть это электромагнитный элемент способный синхронизировать работу форсунок в топливной системе.

Как поменять

Это первый датчик в системе автомобиля, по которому ЭБУ транспортного средства начинает процесс управления автомобилем при запуске движка. В случае неисправности этого механизма блок управления мотором основывается на сигнале, посылаемом от датчика рапредвала. Но для этого ЭБУ требуется дополнительное время. Соответственно если ваш Шевроле Круз стал заводиться немного позже, спустя несколько минут после того, как стартер заведется, то самое время проверить исправен ли датчик коленвала.

Данный элемент в Шевроле Круз расположен внизу блока цилиндров, невдалеке от маховика, приблизительно под фильтром масла, немного правее его. На основании сигналов этого датчика ЭБУ высчитывает частоту вращения коленвала и того, в каком положении он находится.

В Шевроле этот элемент реагирует на близкое прохождение от сердечника зубьев задающего диска, который должен быть закреплен непосредственно к щеке самого коленчатого вала четвертого цилиндра. Эти зубья находятся на диске с интервалом примерно в шесть градусов.

В процессе прохождения данного паза неподалёку от элемента в нем создается опорный импульс, который и является синхронизацией. Установочный зазор между основной вершиной зубьев и сердечником составляет приблизительно 1,3 миллиметра. При вращении задающего диска меняется сразу и магнитный поток в магнитопроводном датчике. В обмотке данного элемента есть импульсы переменного тока. На основании количества данные импульсов ЭБУ производит расчет фазы времени контроля импульсов, катушек зажигания и форсунок.

Процесс замены выглядит следующим образом:

1. В первую очередь требуется отсоединить минусовую клемму на аккумуляторе.
2. Затем мы отсоединяем электро-разъем датчика положения коленчатого вала и пластикового держателя проводов.
3. Специальным шестигранником снимаем болты, на которых крепится сам элемент.
4. Шестигранником демонтируем болт датчика положения коленвала Круза и снимаем непосредственно датчик.
5. Монтируем новый и закручиваем после этого болт до 6,5 Н•м.
6. Подсоединяем колодку проводов и монтируем на место специальный пластиковый держатель.
7. Подключаем клемму от аккумулятора (минусовую).
8. Заводим ДВС и, если “чек” не загорается, а мотор при этом работает ровно, то наслаждаемся итогами проделанной работы).

Описание

Где находится ДПКВ на Нива Шевроле: в моторном отсеке, с торцевой части двигателя, над шкивом коленвала.

Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

ДПКВ в режиме реального времени передает сигналы электронному блоку управления ЭБУ, также сообщает направление и частоту вращения коленвала.

На основании полученных данных ЭБУ принимает решение о снижении или об увеличении частоты, обогащении топливной смеси, изменении угла зажигания.

Водителю на заметку!!! В зависимости от технических характеристик автомобиля, марки, модификации предустановлены ДПКВ магнитного, индуктивного типа, датчик Холла, оптические контролеры.

Как Поменять Датчик Коленвала На Шевроле Круз

Чтоб обеспечить доброкачественную работу ДВС и иных узлов, в современных машинах применяется огромное количество разных регуляторов и устройств. Выход из строя того либо другого элемента может привести к неправильной работе агрегата и других узлов. Из этого материала вы сможете выяснить, что представляет собой в Chevrolet Круз ДТОЖ, контроллер АВС, датчик положения коленвала и другие регуляторы.

В базе работы датчика Abs в Круз 2 лежит принцип электрической индукции. Когда колесо крутится, мимо контроллера передвигаются зубцы и впадины ротора, которые наводят в обмотке устройства электронный сигнал. Частота этого сигнала пропорциональна угловой скорости колеса, также числу зубцов на роторе. Если контроллер антиблокировочной тормозной системы во 2-м Крузе выходит из строя, его нужно поменять, потому что эксплуатация авто зимой будет опасной (создатель видео — канал АВТОТЕМА ТВ).

Кислородный датчик предназначен для мониторинга объема уровня кислорода в отработанных газах. Бортовик Chevrolet Круз 2, руководствуясь значениями, производит корректировку свойства горючей консистенции. В моделях Евро-2 имеется только один регулятор, монтирующийся в выпускном коллекторе. В версиях Евро-3 есть 2 датчика, 2-ой — диагностический, он устанавливается за катализатором и выслеживает эффективность его функционирования.

Необходимо подчеркнуть, что датчик оборудуется системой обогрева, так как находится далековато от коллектора. Если регулятор выходит из строя, блок управления перебегает в аварийный режим функционирования, при всем этом на приборке появится соответственный индикатор.

ДТОЖ в автомобиле Круз 2 предназначен для контроля температуры антифриза в охлаждающей системе, в согласовании с чем бортовик регулирует качество воздушной консистенции. Когда аксессуар ломается, старт агрегата будет более сложным, в особенности зимой, также его поломка чревата завышенным расходом горючего. В моделях Евро-2 датчик температуры охлаждающей воды находится под распределителем зажигания, а в Евро 3 — конкретно под катушками.

Замена датчика распредвала Chevrolet Lacetti

Контроллер положения педали сцепления в Крузах установлен на основании педали. Назначение детали заключается в обеспечении гибкой схемы управления режимами мотора. Благодаря ДПП исключаются вероятные провалы оборотов, также рывки машины в итоге переключения скоростей в «механике». Не считая того, верная работа устройства позволяет понизить расход горючего. Благодаря сигналам от устройства блок управления может увеличивать либо понижать обороты мотора в определенный момент, также создавать регулировку угла зажигания.

Датчик дождика представляет собой оптико-электронный регулятор, который устанавливается на лобовое стекло автомобиля. Основной особенностью этой детали будет то, что она реагирует на увлажнение лобового стекла. Основной функцией датчика дождика является автоматическая активация дворников, также закрытие стеклоподъемников и лючка в случае непогодицы. О поломке устройства додуматься нетрудно — просто в дождик придется без помощи других закрывать стекла, лючок и включать щетки стеклоочистителя.

Что касается этого устройства, то датчик уровня горючего предназначен для передачи импульса на соответственный указатель, расположенный в контрольном щитке. В согласовании с этими значениями автолюбитель может знать, какой уровень горючего имеется в баке и когда необходимо заправлять машину. Регулятор устанавливается снизу топливного бака.

Подробная аннотация по подмене лямбда-зонда в Chevrolet Круз приведена на видео (создатель — канал Gallery Style).

Датчик кислорода

Кислородный датчик предназначен для мониторинга объема уровня кислорода в отработанных газах. Бортовой компьютер Шевроле Круз 2, руководствуясь значениями, производит корректировку качества горючей смеси. В моделях Евро-2 имеется только один регулятор, монтирующийся в выпускном коллекторе. В версиях Евро-3 есть 2 датчика, второй — диагностический, он монтируется за катализатором и отслеживает эффективность его функционирования.

Следует отметить, что датчик оборудуется системой подогрева, поскольку находится далеко от коллектора. Если регулятор выходит из строя, блок управления переходит в аварийный режим функционирования, при этом на приборке появится соответствующий индикатор.
