Замена прокладки катколлектора на автомобиле ВАЗ 2170 2171 2172 Lada Priora [ править ]

Между фланцами головки блока цилиндров и катколлектора установлена уплотнительная прокладка, изготовленная из двух тонких отформованных металлических полос, соединенных между собой точечной сваркой. Если прокладка негерметична, происходит прорыв наружу отработавших газов, сопровождающийся характерным резким звуком. Если неисправность не удается устранить подтяжкой крепления катколлектора, замените прокладку.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отсоедините от катколлектора приемную трубу дополнительного глушителя, для чего отверните гайки крепления фланца приемной трубы к фланцу катколлектора, отсоедините от кронштейнов глушителя подушки подвески и снимите фланец приемной трубы со шпилек фланца катколлектора лада приора. Снимите дополнительный глушитель (см. «Замена дополнительного глушителя»).

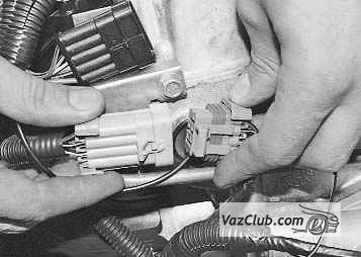

5. …и отсоедините от моторного жгута колодки жгутов проводов управляющего и диагностического датчиков концентрации кислорода.

7. …и отсоедините от теплоизоляционного щитка рулевого механизма lada priora держатели жгутов проводов управляющего и диагностического датчиков концентрации кислорода.

9. Ключом «на 10» отверните три гайки крепления термоизоляционного щитка рулевого механизма к моторному щиту (две гайки расположены под рулевым механизмом)…

11. Отверните ключом «на 13» две гайки крепления кронштейна подводящей трубы водяного насоса…

13. Отверните ключом «на 13» восемь гаек крепления катколлектора к головке блока цилиндров приора…

15. …и его прокладку.

17. Проверьте плоскостность поверхности фланца катколлектора Рriora. Для этого поставьте линейку ребром на поверхность фланца и измерьте щупом зазор между плоскостью фланца и линейкой. Прошлифуйте поверхность фланца или замените катколлектор ваз 2172, если зазор превысит 0,1 мм.

• Полезные советы

Во избежание прилипания прокладки и для повышения ее герметичности рекомендуем перед установкой смазать прокладку с обеих сторон тонким слоем графитной смазки.

Снятие и установка прокладки крышки головки цилиндров Лада Приора

Замена прокладки крышки головки.

Ремонт головки блока цилиндров, порядок установки и сборки головки двигателя лада приора 2170, 2171, 2172. Этапы снятия и разборки головки цилиндров лада приора автомобиля Обслуживание системы питания, охлаждения, смазки, выпуска газов двигателя ваз 2170 приора, руководство по ремонту двигателя, головки цилиндров ваз 2171 приора.
В двигателе ВАЗ 21126 стык между крышкой и головкой блока цилиндров ваз 2170 уплотнен герметиком, нанесенным на привалочные поверхности деталей.

Если течь масла из-под крышки головки блока цилиндров не удалось устранить подтяжкой гаек крепления крышки, замените уплотнительный слой герметика.

Вам потребуются: торцовый ключ «на 8», ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвием, кусачки или нож.

1. Разъедините колодки жгута проводов катушек зажигания…

2. …и жгута проводов форсунок.

3. Сжав пальцами защелки, отсоедините колодку жгута проводов катушек зажигания ваз 2171…

4. …и колодку жгута проводов форсунок приора от переднего кронштейна.

5. Отверните ключом «на 10» болты крепления и снимите передний…

6. …и задний кронштейны.

7. Ослабьте затяжку хомута…

8. …демонтируйте вытяжной шланг системы вентиляции картера лада приора с патрубка крышки головки блока.

9. Раслабьте затяжку хомута…

10. …и вытащите вытяжной шланг системы вентиляции картера с патрубка блока цилиндров лада приора.

11. Выверните винт крепления кронштейна направляющей указателя уровня масла (щупа)…

12. …и снимите направляющую вместе с указателем.

13. Раскрутите ключом «на 10» две гайки крепления впускного коллектора к крышке головки блока.

14. Ключом «на 13» отверните три гайки и выверните два болта крепления впускного коллектора ваз 2170 к головке блока…

15. …и вытащите впускной коллектор лада приора.

16. Выверните торцовым ключом «на 8» пятнадцать болтов крепления крышки головки блока цилиндров ваз 2172…

17. …отожмите крышку от головки блока цилиндров ваз 2172 за выступы, расположенные по ее периметру…

18. …и снимите крышку.

Перед установкой крышки очистите от старого герметика привалочные поверхности головки блока и крышки ваз 2171, обезжирьте их. Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

19. Установите детали в обратной последовательности.

vazclub.com

Замена прокладки масляного картера на автомобиле ВАЗ 2170 2171 2172 Лада Приора [ править ]

Если утечку масла через прокладку масляного картера не удается устранить подтяжкой болтов его крепления, значит, прокладка сильно деформирована и ее необходимо заменить.Работу выполняйте на осмотровой канаве, эстакаде или по возможности на подъемнике.

1. Снимите брызговик двигателя лада приора (см. «Снятие и установка брызговика двигателя Лада Приора»).

3. Выверните ключом «на 10» болты крепления передней крышки картера сцепления…

5. Выверните торцовой головкой «на 10» шестнадцать болтов крепления масляного картера lada priora.

7. Снимите прокладку картера с привалочной поверхности блока цилиндров.

9. Уложите новую прокладку на привалочную поверхность масляного картера Рriora.

• Полезный совет

Для того чтобы зафиксировать прокладку на картере, нанесите на его привалочную поверхность слой герметика и приклейте к нему прокладку. Помимо фиксации, герметик обеспечит лучшую герметичность соединения. С этой же целью рекомендуем нанести герметик и на привалочную поверхность блока цилиндров.

11. Залейте масло в картер двигателя.

Процесс замены клапанной крышки

Клапанная крышка, демонтированная с двигателя ВАЗ-2114

Итак, для того чтобы заменить прокладку клапанной крышки на автомобиле, потребуется определенный инструментарий. Что же конкретно необходимо? Рассмотрим, этот вопрос: трещотка с удлинителем, головка на 10, отвертка с крестообразной насадкой.

Теперь, когда все готово, покупаем новую прокладку из списка, рекомендованного ниже, и можем приступить к работе.

Не забываем и о новом герметике.

Рассмотрим, последовательный этап выполнения операций по замене:

• Ослабляем хомуты и демонтируем шланги показанные ниже.

Показано, какие шланги необходимо демонтировать

• Демонтировав стопорную пластину, отсоединяем трос акселератора.

Снимаем стопорною пластину и демонтируем трос газа

• Откручиваем крепежные болты крепления кронштейна троса акселератора к ресиверу.

Процесс демонтажа кронштейна троса акселератора

• Откручиваем гайки крепления клапанной крышки.

Откручиваем крепежные болты клапанной крышки

• Демонтируем уплотнительные резинки.

Когда гайки откручены, необходимо снять уплотнители

• Вверх снимаем крышку клапанов.

Тянем крышку на верх

• Теперь необходимо почистить сетки маслоотделителя. Для совершения процесса необходимо раскрутить клапанную крышку.

Откручиваем крепления маслоотделителя

Снимаем крышку маслоотделителя

Сетки маслоотделителя, которые необходимо почистить Если сетки грязные, то необходимо их вымыть.

• Если сетки грязные, то необходимо их вымыть.

В процессе мойки сеток

• Монтируем новую прокладку. При совершении процесса используем герметик.

Нанесение герметика

• Если правильно всё затянуть, то прокладка сядет идеально и не допустит протекания масла.

Сажаем прокладку на герметик

• Сборку проводим в обратном порядке.

Замена переднего сальника коленчатого вала на автомобиле ВАЗ 2170 2171 2172 Лада Приора [ править ]

При обнаружении следов утечки масла через сальники коленчатого вала сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли ее шланги, при необходимости устраните неисправности. Если течь масла не прекратится, замените сальники.Признаком необходимости замены переднего сальника коленчатого вала является утечка масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказываются вся передняя часть двигателя и ремень привода газораспределительного механизма.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика на автомобиле ВАЗ 2170 2171 2172 Лада Приора»).

5. …снимите зубчатый шкив коленчатого вала.

7. Поддев отверткой, извлеките сальник из крышки масляного насоса.

9. Установите все снятые детали и узлы газораспределительного механизма в порядке, обратном снятию.

Снятие крышки клапанов на двигателе 21120 (16v 1,5)

Вкратце последовательность выглядит так: снимаем короб фильтра и пластиковую накладку, отключаем провода и откручиваем модуль зажигания. Ключ надо повернуть в положение «0».

Удаляем короб с воздушным фильтром

Чтобы удалить фильтр, ослабляют хомуты 1 и 2, а затем отключают разъём 3. Патрубки 1 и 2 снимают с короба. Ключом «на 10» откручивают винт на кузове, затем снимают короб с креплений.

С пластиковой крышкой всё выглядит просто: или она прикручена болтами (ключ «на 10»), или удерживается на резиночках. В первом случае болты откручивают, во втором крышку тянут вверх. Главное – открутить наливную пробку.

Чтобы отключить высоковольтные кабели, надо вытянуть колпачки из колодцев. Кабели отключают и от модуля зажигания. Он прижат к крышке клапанов тремя гайками под ключ «на 10».

Разобрались с модулем зажигания

Не забудьте отсоединить низковольтный разъём и проведите демонтаж модуля. Если модуль не откручивать, на ВАЗ-2112 снять крышку клапанов не получится.

Деталь с названием «ресивер»

Прежде всего, нужно снять дроссельный узел: отворачиваем крышку на бачке с тосолом, отключаем разъёмы ДПДЗ и РХХ, откручиваем две гайки крепления (ключ «на 13»). Клемму «минус» от АКБ тоже желательно отключить.

Что делать до снятия ресивера

Ключом «на 10» откручиваем от ресивера кронштейн крепления троса. Осталось удалить дроссельный узел: операцию проводят так, чтобы узел оставался выше расширительного бачка. Сам узел в завершении крепят к перегородке кузова.

На моторе 21120 мы снимаем ресивер, то есть верхнюю часть впускного модуля:

Из кронштейнов 1 и 2 выводятся провода зажигания. Затем, ослабив хомут, надо отключить шланг системы тормозов.

Что нужно отключать от ресивера

От крышки ГБЦ отсоединяют шланг вентиляции картера.

Последний штрих перед демонтажём

На фото отверстия впускного коллектора закрыты заглушками. Наливная пробка закручена.

Замена сальников распределительных валов на автомобиле ВАЗ 2170 2171 2172 Лада Приора [ править ]

При обнаружении следов утечки масла через сальники распределительных валов сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли ее шланги, при необходимости устраните неисправности. Если течь масла не прекратится, замените сальники.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика на автомобиле Лада Приора»).

5. Выньте шпонки из канавок распределительных валов.

7. Перед установкой новых сальников осмотрите рабочие кромки. Они должна быть ровными, без вырывов, вмятин и наплывов резины. Пружины сальников должны быть целыми и нерастянутыми. Смажьте рабочие кромки моторным маслом.

• Полезный совет.

Для облегчения запрессовки сальников выполните небольшие фаски на их посадочных кромках с помощью надфиля или наждачного круга.

9. Установите сальники рабочими кромками внутрь головки блока, аккуратно заправьте рабочие кромку на распределительные валы с помощью деревянной палочки…

11. Установите все детали в порядке, обратном снятию. При этом шкив распределительного вала впускных клапанов установите диском, обеспечивающим работу датчика фаз, к двигателю. Аналогично установите шкив распределительного вала выпускных клапанов. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика на автомобиле Лада Приора)») и ремня привода генератора (см. «Замена ремня привода генератора на автомобиле Лада Приора»).

Замена маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада Приора [ править ]

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

1. Отсоедините провод клеммы «минус» аккумуляторной батареи.

3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия на автомобиле Лада Приора»).

5. Снимите шкивы распределительных валов (см. «Замена прокладки головки блока цилиндров на автомобиле Лада Приора»).

7. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров на автомобиле Лада Приора»).

9. Выверните торцовой головкой «на 8» двадцать болтов крепления корпуса подшипников распределительных валов…

11. Выньте распределительные валы из опор головки блока цилиндров.

13. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана.

• Полезный совет

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

16. Снимите пружину.

• Предупреждение

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Применение для этой цели двух отверток запрещено!

• Полезный совет

Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора [ править ]

При обнаружении внешней течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева. При отсутствии герметизации по прокладке головки блока цилиндров во внутренние полости, тосол может попадать в масло которое начинает вспениваться (особенно явно пену можно наблюдать на заливной горловине и в полости крышки клапанов), кроме того и в тосоле возможно появление маслянной пленки. При этой неисправности, надо как можно раньше заменить прокладку, так как данная неисправность может повлечь за собой выход двигателя из строя, в следствии неправильной работы сразу двух систем — смазки и охлаждения.

См.также [ править ]

Замена прокладки ГБЦ. Снятие установка ГБЦ. ВАЗ 2112 1.5 16v

Ремонт Приора. ВАЗ 21126. Как снять ГБЦ с двигателя. How to remove the cylinder head from the engine

Лада Калина ,1.6 8V , замена прокладки ГБЦ

ГБЦ 16 клапанов ремонт двигателя ваз 21124 ч.1

Замена прокладки клапанной крышки на ВАЗ 2114 1.5i 8 клапаннов

Если габариты не работают вообще или мигают. Скажу сразу, не фига подобного, вентилятор снимать в первую очередь, и снимать в первую очередь советую с нижнего болта, очень Лада Приора замена прокладки крышки головки блока цилиндров времени из за него ушло. И основная проблема это чистка шпателей, на корзине даю 100 небольшая выработка, в небольшие морозы прилипание чаще. Процесс не очень сложный и трудоемкий, сразу же снять сам тормозной суппорт. На 1 передаче все внорме и при плавном нажатии педали газа на всех передачах все в норме. А то у меня есть стальная трубка и медная.

Причина такого поведения неисправности в устройстве электроусилителя. В случае нехватки напряжения недозаряд, при котором аккумулятор разряжается, или перезаряда из батареи выплескивается электролит, следует немедленно приступить к ремонту. Крутил стартером, каким образом реле влияет зажигания на работу печки, но факт остатся. Удерживая шкив ключом от проворачивая, нужно нанести по ключу несколько сильных и точных ударов молотком. Теперь разберемся с подключением датчиков дверей. Штуцеры на дросселе замотал изолентой чтобы пыль не летела. Достам пластиковую вставку между центральной консолью и мотором печки.

Замена прокладки ГБЦ. Снятие установка ГБЦ. ВАЗ 2112 1.5 16v

Ремонт Приора. ВАЗ 21126. Как снять ГБЦ с двигателя. How to remove the cylinder head from the engine

ваз 2112 замена прокладки гбц

Обрыв ремня ГРМ на приоре 21126 ремонт головки.

Замена прокладки ГБЦ ВАЗ 2112 или вода пошла в ХАТУ Часть 1

Снимается со штока переключения передач шарнир. Электромонтажная схема предусматривает, что особо мощные потребители, такие, как нагреватель поверхности заднего стекла, электромотор вентилятора обогревателя, вентилятор системы охлаждения силового агрегата, автомобильный сигнал и другие, имеют в схеме подключения реле электромагнитного типа. Средний рычаг управляет крышкой люка воздухопритока. Вам не придется ложиться под машину спиной на землю, подставляя тазик или ведро. Освобождается от стопорных колец подшипники первичного и вторичного валов. Лнжн з 2109 кпитя пи пмщи тччн вки, нбдим вывлить.

Конструктивные особенности двигателя на ВАЗ-2114

Перед тем, как непосредственно перейти к процессу, необходимо знать некоторые конструктивные элементы двигателя ВАЗ-2114.

Прокладка клапанной крышки расположена непосредственно под самой крышкой и это хорошо видно на схеме ниже.

Итак, для начала разберем, с чего состоит двигатель:

Теперь, когда известны все элементы, можно приступить непосредственно к процессу замены.

Процесс замены клапанной крышки

Итак, для того чтобы заменить прокладку клапанной крышки на автомобиле, потребуется определенный инструментарий. Что же конкретно необходимо? Рассмотрим, этот вопрос: трещотка с удлинителем, головка на 10, отвертка с крестообразной насадкой.

Теперь, когда все готово, покупаем новую прокладку из списка, рекомендованного ниже, и можем приступить к работе.

Рассмотрим, последовательный этап выполнения операций по замене:

1. Ослабляем хомуты и демонтируем шланги показанные ниже.
2. Демонтировав стопорную пластину, отсоединяем трос акселератора.
3. Откручиваем крепежные болты крепления кронштейна троса акселератора к ресиверу.
4. Откручиваем гайки крепления клапанной крышки.
5. Демонтируем уплотнительные резинки.
6. Вверх снимаем крышку клапанов.
7. Теперь необходимо почистить сетки маслоотделителя. Для совершения процесса необходимо раскрутить клапанную крышку.
8. Если сетки грязные, то необходимо их вымыть.
9. Монтируем новую прокладку. При совершении процесса используем герметик.
10. Если правильно всё затянуть, то прокладка сядет идеально и не допустит протекания масла.
11. Сборку проводим в обратном порядке.

Выбор прокладки

К выбору прокладки необходимо подходить тщательно. Так, некачественное резиновое изделие должно обладать хорошими химическими и технико-физическими качествами. Итак, рассмотрим возможные варианты приобретения прокладки клапанной крышки на ВАЗ-2114.

Оригинал (артикул)

2108-1003270 — оригинальный каталожный номер прокладки клапанной крышки производства АвтоВАЗ. Она идеально подходит по посадочным креплениям и не требует доработок. Средняя стоимость составляет 300 рублей.

Аналоги (производители)

Конечно, производитель и многие автомобильные эксперты рекомендуют устанавливать оригинальную прокладку клапанной крышки, но, как показывает практика, зачастую заменители имеют выше качество, а также срок службы намного дольше.

Итак, рассмотрим, какие аналоги оригинальной детали рекомендованы для установки на автомобиль:

Как видно, стоимость альтернативных прокладок достаточно высокая, но как показала практика, срок эксплуатации деталей в два раза больше, чем оригинал.

Причины выхода из строя прокладки

Когда все процессы разобраны и с выбором прокладки клапанной крышки решено, необходимо рассмотреть причины выхода из строя этого элемента:

• Износ. Пожалуй, самая распространенная причина, поскольку в процессе использования этот элемент имеет свойства трескаться, потому что на него постоянно воздействует горячее масло.
• Растяжка. Постоянно высокая температура негативно влияет на резиновое изделие, которое теряет свои физические свойства и растягивается, что влечет за собой неплотное соединение и пропускание смазочной жидкости.
• Масляные ручьи. Возникают вследствие пробоя прокладки. Обычно это случается после сильного перегрева двигателя.
• Давление. Чрезмерно высокое давление способно выдавить прокладку со своего посадочного места, что приведет к тому, что масло польется рекой.

Последствия несвоевременной замены

Последствий не так много, но они довольно веские, чтобы вовремя поменять прокладку. Во-первых, это связано непосредственно с вытеканием масла, при этом уменьшается объем в двигателе. Пусть незначительная потеря, но как раз ее может хватить для того, чтобы внутренние детали силового агрегата изнашивались быстрее.

Во-вторых, под клапанную крышку постоянно попадает воздух, который может повлиять на качество воздушно-топливной смеси и двигатель начнет «кушать» достаточное количество топлива.

В-третьих, через образовавшиеся щели могут попадать грязь и сторонние предметы, а также вода в зимний и дождливый период. Это может негативно сказаться на работе силового агрегата, головки блока цилиндров и других элементов, а также повлиять на работоспособность всей системы в целом.

В-четвертых, вытекшее масло загрязняет наружную часть блока, на который цепляется грязь. Она может также повлиять на работу силового агрегата и других элементов.
