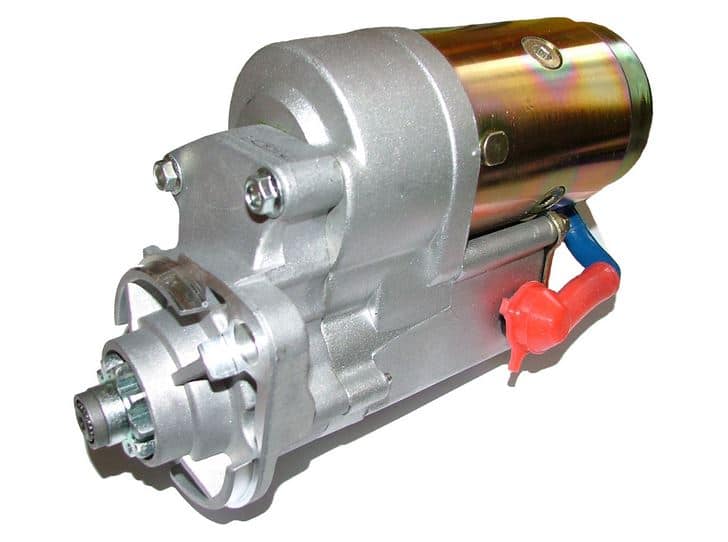

Электрооборудование автомобиля является одной из важнейших частей всей рабочей системы, но иногда и его детали могут приходить в негодность. Стартер является основной деталью в комплексе электропривода, который приводит в действие двигатель автомобиля. Чтобы выявить неисправность в этом агрегате необходимо его снять и перебрать некоторые моменты. В большинстве автомобилей эта деталь снимается несложно, главное, точно знать последовательность процесса как снять стартер. Поскольку деталь располагается глубоко под капотом для этой работы может понадобиться смотровая яма, но на некоторых машинах устройство можно снять и сверху. Но если нет возможности воспользоваться смотровой ямой можно обойтись и без нее просто процесс займет немного больше времени.

Этапы работы

Автомобиль устанавливается на смотровую яму и после этого можно приступать к демонтажу узла. Для того чтобы приступить к работе необходимо прежде всего отсоединить минусовую клему идущую от аккумулятора, для этого надо открыть капот. Далее, необходимо проделать следующие операции:

• Снять воздушный фильтр, если он есть. Для того чтобы его снять необходимо открутить два болта на которых он держится, откручиваются они ключом на 8 мм;
• Перед тем как снимать воздушный фильтр необходимо отключить подсоединенный к нему датчик ДМРВ, после чего аккуратно снять гофру впуска воздушного потока, она выполняется из тонкого металла;
• Отсоединить колодку, оснащенную проводами непосредственно от корпуса стартера. Это надо делать осторожно чтобы не повредить провода;
• Снять тот привод, который подходит к болту контактного типа, расположенного на тяговом реле. Для этой работы необходим рожковый ключ на 13 мм, сам привод имеет красный цвет поэтому его ни с чем не спутаешь;
• Снять непосредственно стартер, который необходимо открутить специальным ключом. Этот инструмент представляется собой трещотку, которая имеет характерное удлинение. Такой трещоткой можно легко снять верхние и нижние гайки устройства. Поскольку у разных автомобилей гайки могут иметь самое различное сечение необходимо обеспечить трещотку набором насадок от 11 до 16 мм;
• Аккуратно снять стартер после того, как гайки будут откручены удобнее всего в яме.

После этих несложных манипуляций агрегат можно подвергнуть ремонту или замене по усмотрению автовладельца. Чтобы установить узел обратно на его место в автомобиле надо проделать все приведенные операции в строгой обратной последовательности. Также стоит заметить, что в процессе снятия этой детали надо обратить свое внимание на крепление провода массы, который подсоединяется к двигателю, необходимо оценить его состояние. Часто нарушение контакта именно в этом месте может привести к поломке. Чтобы предотвратить такую ситуацию необходимо отсоединить провод и произвести его зачистку соответствующим образом. После этого надо подтянуть гайку первого типа на шпильке, при этом не забыть почистить саму шпильку.

7.2.1. Электрооборудование автомобилей МАЗ. Стартер. Устройство, техническое обслуживание и ремонт

Техническое обслуживание

В условиях эксплуатации необходимо следить за исправностью стартера и регулярно выполнять следующие регламентные работы. При каждом ТО-2 проверяют плотность присоединения проводов к клеммам стартера и аккумуляторных батарей и очищают эти соединения от пыли, грязи и следов масел; через каждые 45-50тыс. км пробега автомобиля необходимо: · снять стартер с двигателя, осмотреть состояние коллектора, рабочая поверхность которого должна быть гладкой и не иметь подгаров. В случае загрязнения или подгара коллектор протереть тряпочкой, смоченной в бензине или керосине с последующей протиркой. Если подгар не устраняется протиркой зачистить коллектор мелкой шкуркой 1.МС, СЛ.14А, 1ОН ГОСТ 5009-75. В случае сильного подгара якорь вынимают и протачивают; · проверить электрощетки на свободное, без заеданий перемещение в щеткодержателе; · замерить высоту электрощеток и при необходимости заменить; · проверить затяжку винтов, крепящих наконечники щеточных канатиков к щеткодержателям, и при необходимости подтянуть их; · проверить состояние контактов реле стартера. При подгаре рабочих поверхностей болтов и диска их необходимо зачистить шлифованием шкуркой. При большом подгаре контакты болтов и диска можно зачистить напильником с последующей шлифовкой мелкой шкуркой. При зачистке необходимо следить, чтобы не нарушилась параллельность контактных поверхностей болтов и диска. При значительном износе контактных поверхностей болтов их нужно повернуть вокруг своей оси на 180°, а контактный диск перевернуть на другую сторону. Имеющиеся оплавления по периметру болтов и диска зачистить напильником. Контактный диск должен свободно вращаться на штоке якоря; · проверить надежность крепления тягового реле к корпусу стартера. При необходимости подтянуть крепежные болты и законтрить их замковыми шайбами; · залить в масленки по 10 капель турбинного или моторного масла; · протереть стартер ветошью. Если при внешнем осмотре и осмотре щеточно-коллекторного узла окажется, что состояние стартера хорошее, то стартер разбирать не следует. Необходимо только произвести смазку подшипников, залив в них по 10 капель масла, протереть стартер, проверить регулировку тягового реле, после чего стартер можно устанавливать на двигатель.

Ремонт

Для проведения ремонта стартер снимают с двигателя, отвернув болты стяжных хомутов. Разборку стартера следует производить в следующем порядке: · снять защитную ленту 1 (см.рис.128); · отвернуть винты 26 крепления щеточных канатиков и, приподняв щеточные пружины 25, вынуть щетки из щеткодержателей; · расшплинтовать соединение рычага 12 с тягами 11 якоря тягового реле и вынуть палец 85; · отвернуть и вынуть две стяжные шпильки 88; · снять крышку 14; · снять корпус вместе с тяговым реле; · вывернуть четыре болта крепления держателя 22 промежуточного подшипника; · вынуть якорь 2 из крышки 14 вместе с приводом; · снять два сухаря, установленные в шлицах под упорным кольцом 17; · снять привод в сборе с вала якоря. Детали и узлы стартера нужно внимательно осмотреть на предмет обнаружения неисправностей и поломок. Крышки со стороны привода и коллектора не должны иметь трещин и повреждений; зубья шестерни и электрощётки не должны иметь сколов; ведущий палец, установленный в рычаге 12, должен быть надежно закреплен в рычаге и не иметь выработки; пружины электрощёток не должны иметь поломок. Изношенные и поврежденные детали подлежат замене. Электрощётки при высоте менее 14 мм также необходимо заменить (высота щеток измеряется от места касания пружины до притертой рабочей поверхности). Контактные болты 5 и контактный диск 6 тягового реле не должны иметь на рабочей поверхности подгаров. При подгорании контакты восстанавливаются методами, приведенными выше в разделе «Техническое обслуживание«. Тяговое реле проверяется на целостность втягивающей и удерживающей обмоток и на витковые замыкания. Проверку выполняют ампервольтметрами Ц437, Ц20 или любыми другими, позволяющими измерять сопротивления с точностью до 0,1Ом. Измеряется сопротивление втягивающей обмотки. Оно должно быть 0,9±0,2Ом. Сопротивление удерживающей обмотки должно быть 5±0,8Ом. Следует помнить, что величины сопротивлений указаны для холодных (непрогретых) катушек (температура окружающей среды 20±0,5°С). Если сопротивление катушек отличается от приведенных выше значений, то в катушках имеются витковые замыкания и реле подлежит замене. У якоря стартера необходимо осмотреть коллектор, проверить обмотку на витковое замыкание и на корпус. Особое внимание надо обратить на состояние двух овальных лунок, расположенных на шлицах вала. Лунки не должны иметь выработки в виде прямоугольных выступов. Такая выработка приводит к заеданию механизма привода при пуске, и якорь необходимо заменить. Поверхность коллектора якоря протирается или зачищается, как показано выше в разделе «Техническое обслуживание«. В случае необходимости проточки коллектора его после шлифуют мелкой шкуркой. Размер коллектора после шлифовки должен быть не менее 56,05мм. Проверка якоря производится с помощью приборов ППЯ-5, ППЯ-533, на стендах «Эмет-54», «Электротестер» или других, имеющих призму и трансформаторное устройство для проверки якорей. Статор стартера после протирки и очистки от пыли и скопившейся грязи проверяется на замыкание обмоток на корпус. Предварительно отвинчивают два болта внутри статора, крепящие шины к корпусу. Проверка выполняется контрольной лампой на 110 или 127В, входящей в комплект приборов или стендов. Неисправные катушки нужно снять, изолировать поврежденное место и снова установить в корпус. После закрепления полюсных наконечников с катушками надо расчеканить корпус стартера, чтобы предотвратить винты крепления катушек от самоотвинчивания. Необходимо также проверить опорные втулки вала якоря стартера, установленные в крышках 14 и 31 (см.рис.128). Втулка в крышке 14 со стороны привода может быть изношена до размера не более 19,615мм. Размер втулки в крышке 31 со стороны коллектора не должен быть более 18,105мм. Если размеры втулок более указанных, втулки необходимо заменить. Внутренний диаметр втулок после их запрессовки и расточки должен быть: в крышке со стороны привода 19,5+0,045мм, в крышке со стороны коллектора 18,0+0,035мм. После замены деталей и ремонта стартер собирается в порядке, обратном разборке. При этом болты 21 (см.рис.128) крепления держателя промежуточного подшипника 22 нужно поставить на клей БФ-4 (ГОСТ12172-74). В отверстия для смазки, находящиеся под резьбовыми заглушками 10, 16 и 27, надо залить по 10 капель турбинного или моторного масла. Шлицы вала якоря перед сборкой смазываются смазкой ЦИАТИМ-203 (ГОСТ8773-73). В собранном и смазанном стартере якорь должен легко, от руки проворачиваться при приложении усилия к шестерне 15. Собранный стартер должен быть отрегулирован. Для этого стартер необходимо зажать в тиски или приспособление, обеспечивающее его неподвижность. Собирается схема, показанная на рис.129. Подсоединяется контрольная лампа на 24В, и между шестерней и упорным кольцом устанавливается регулировочная прокладка толщиной 16мм. Включается выключатель 3. После срабатывания тягового реле стартера лампа загореться не должна.

При установке прокладки толщиной 11,7мм лампа при срабатывании реле должна загореться. Если эти условия не соблюдаются, тяговое реле регулируют: при загорающейся лампе и прокладке 16 мм необходимо ввернуть винт в якорь 9 реле (см.рис.128); не загорающаяся лампа при прокладке 11,7мм требует выворачивания винта из якоря. Конструкция регулировочных прокладок показана на рис.130.

Отрегулированный стартер проверяется на ток холостого хода от батарей на 24В или от источника постоянного тока такого же напряжения. Рабочий ток стартера не должен превышать 110 А. Если ток значительно выше, значит, якорь стартера туго вращается и необходимы доводочные работы. Проверенный и отрегулированный стартер можно устанавливать на двигатель. При этом необходимо помнить, что крепление установленного на двигателе стартера после нескольких попыток запуска может ослабнуть. Поэтому рекомендуется после установки стартера на двигатель сделать 3-5 пробных коротких пуска и окончательно затянуть болты хомутов крепления стартера. Момент затяжки должен быть 3кгс.м.

Частые причины неисправности

Прежде чем искать ответ на вопрос как снять стартер, нужно привести некоторые причины неисправности этого узла в электроприводе автомобиля:

• К неисправности этого узла может привести износ шлицов шестерней привода втягивающего реле;
• Короткое замыкание внутри непосредственного втягивающего реле;
• Короткое замыкание в обмотке якоря электродвигателя агрегата;
• Короткое замыкание в обмотке статора электродвигателя детали;
• Износ графитовых щеток электродвигателя узла.

Износ направляющих втулок или подшипника якоря электродвигателя стартера, которые приводят к перекосу якоря и тем к замыканию обмотки статора и якоря между собой. В целом надо сказать, что стартер представляет собой довольно простую конструкцию в сравнении с другими узлами автомобиля. Но поскольку на этот узел приходится слишком большая нагрузка, обеспеченная постоянным перемещением кривошипно — поршневой группой и неустанным вращением маховика.

Даже при соблюдении всех правил эксплуатации автомобиля работа устройства редко достигает семи лет, как правило, этот агрегат работ пять-шесть лет, а то и меньше.

Замена стартера является одной из несложных работ в ремонте автомобиля и она под силу даже неопытному автовладельцу.

Как проверить обгонную муфту

Если поменять бендикс вы не торопитесь, то стоит его протестировать. Для этого корпус обгонной муфты, уже снятой со стартера, через мягкую прокладку (например, ветошь), чтобы исключить повреждения, зажмите в тиски. Попробуйте прокрутить бендикс влево-вправо. Вращаться он должен только в одну сторону, т. к. при попытке проворачивания исправная деталь будет стопориться. Если обгонная муфта проворачивается, то это значит, что она не будет входить в зацепление с зубьями и стартер будет «молотить» вхолостую. Определить исправность шестерни можно визуально: «съеденные» зубья вы увидите сразу. А вот если залег стартер, то понять это можно лишь разбирая его. В этом случае все «внутренности», включая редуктор, необходимо очистить от грязи, высохшей смазки и промыть чистым бензином. Далее придется решать: можно ли отремонтировать бендикс или потребуется приобретать новый.

Проверка работоспособности бендикса прямо на автомобиле

Это можно сделать, не демонтируя стартер. Для этого включите любую скорость, нажмите на педаль тормоза и пустите стартер. Если машина просто дернулась вперед, то все нормально – скорее всего, ваша обгонная муфта работоспособна. Появление звука вращения якоря свидетельствует о пробуксовке бендикса, который нужно отремонтировать либо заменить на новый.
