Установка электронного зажигания газ 53

Прежде всего давайте познакомимся с системой зажигания грузовика ГАЗ-3307. Система зажигания ГАЗ-3307 — батарейная, бесконтактно-транзисторная с напряжением в первичной цепи 12В, состоит из источников электрического тока, катушки зажигания, добавочного резистора (если я не ошибаюсь где с 2000 года выпускаются уже без добавочного резистора), коммутатора, распределителя зажигания, свечей зажигания, наконечников свечей, выключателя зажигания и проводов низкого и высокого напряжения.
Техническая характеристика системы зажигания автомобилей ГАЗ-3307 (ГАЗ 53)

Порядок зажигания ГАЗ-3307 1 — 5 — 4 – 2—6 — 3 -7 — 8 Тип распределителя зажигания (трамблер) – 24.3706 Частота вращения валика распределителя в 1 мин с бесперебойным искра-образованием при работе с катушкой зажигания Б116 на трехэлектродный разрядник при искровом промежутке 7 мм, мин-1 – 20 — 2300 Направление вращения валика распределителя зажигания (трамблер) ГАЗ-3307 – по часовой стрелке Катушка зажигания ГАЗ-3307 – Б116 Свечи зажигания – А11 Величина искрового промежутка в свечах, мм – 0,8 — 0,95 Добавочный резистор – 14.3729 Коммутатор – 131.3734 или 13.3734 Наконечник свечи – 35.3707200

Схема системы зажигания ГАЗ-3307

И так , как я уже говорил в наше время у грузовика ГАЗ-3307 система зажигания потерпела небольшие изменения.

Как я уже писал это произошло после 2000 года, это примерно я говорю. Точно не скажу боюсь ошибиться , а гуглить-искать не стал времени на это просто нет да и особо не интересно. Если Вам интересно поищите потом со мной тоже поделитесь. Можно оставить комментарий.

Это касается транзисторного коммутатора марок 13.3734 и 131.3734

Разницу видите всего одна цифра то есть было 13.3734 это до 2000 года , а стали выпускать ГАЗ-3307 уже после 2000 года с коммутатором 131.3734. И так всего одна цифра и вот это одна цифра , то есть , как Вы заметили , цифра 1 убирает с системы зажигания ГАЗ-3307 добавочный резистор – 14.3729.

То есть попросту говоря функцию добавочного резистора – 14.3729. встроили в транзисторный коммутатор 131.3734.

Хочу Вас предупредить кто то может сказать “да я вот поставил вместо марки 131.3734 марку 13.3734 и не чего машина работает” соглашусь с ним .

ГАЗ-3307 конечно будет работать и поедет нормально но не далеко. А почему , Вы спросите конечно , и будете правы надо же узнать почему? Да потому что у Вас просто на просто перегорит катушка зажигания (бобина) .

Почему это произойдет: Катушка зажигания , ГАЗ-3307 (Б 116) представляет собой трансформатор, на железном сердечнике которого намотаны вторичная, а сверху ее первичная обмотки. Сердечник с обмотками установлен в герметичном стальном корпусе, наполненном маслом и закрытом высоковольтной пластмассовой крышкой.

Рабочая температура от -50° С до +80° С. Величина сопротивления при температуре 25°С: первичной обмотки (0,65+0,07) Ом, вторичной обмотки (18+1,8) кОм.

Развиваемое вторичное напряжение 18 кВ макс. Напряжение питания 12 В. Вес 0,95 кг. При работе катушка зажигания Б-116 питается пониженным напряжением через добавочный резистор-14.3729. Резистор при работе нагревается, это нормально. Резистор , при включений стартера (при пуске двигателя) шунтируется и катушка питается полным напряжением (точнее бортовым, просаженным стартером) это облегчает пуск.

После выключения стартера снова берется за “работу” добавочный резистор-14.3729. И вот приставьте себе такую картину ГАЗ-3307 ну скажем после 2000 года выпуска там конечно же зажигание без добавочного резистора-14.3729 и катушка зажигания Б-116 и транзисторный коммутатор 131.3734 , а Вы взяли и поставили транзисторный коммутатор 13.3734 , и что дальше ГАЗ-3307 конечно же заведется мало того поедет нормально (как я уже излагал выше) не далеко катушка перегорит. То есть понижать бортовое напряжение , для катушки зажигания, уже не кому .

А как нам уже известно катушка зажигания Б-116 питается пониженным напряжением через добавочный резистор-14.3729 или же с добавленной функцией понижения напряжения в транзисторный коммутатор марки 131.3734.

И в последствий катушка зажигания Б-116 просто перегорит.

Еще не могу не отметить такой момент . Есть еще катушка зажигания Б-114

Как Вы заметили она на вид не чем не отличается от Б-116 (некоторые ставят её) она тоже подходит на ГАЗ 3307 , но я лично не советую Вам её ставить . ГАЗ-3307 конечно же будет работать (сам проверял , приходилось с катушкой зажигания Б-114 до дома доезжать , когда Б-116 перегорел ) Если Вы поставите её и поедите можете не почувствовать разницу , но в конце концов это отразится на расход топлива (увеличиться)и конечно же на тягу автомобиля (уменьшиться), двигатель будет работать неустойчиво . Просто на просто катушка зажигания Б-114 предназначена для ГАЗ-53 с контактно-транзисторной системой зажигания

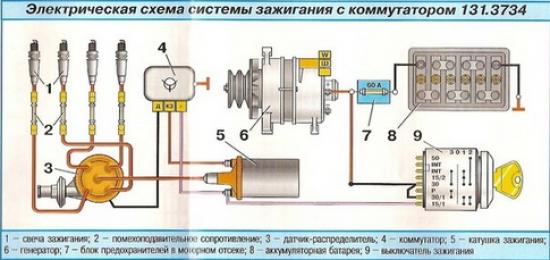

Схема подключения системы зажигания нового образца. Коммутатор 131.3734.

1. Свечи; 2. Помехоподавительные сопротивление; 3. Трамблер; 4. Коммутатор; 5. Катушка зажигания; 6. Генератор; 7. Предохранитель; 8. АКБ; 9. Замок зажигания.

Свежие записи

Просто на просто катушка зажигания Б предназначена для ГАЗ с контактно-транзисторной системой зажигания Схема подключения системы зажигания нового образца. Часто ленящиеся читать камасутру и думать головой люди задают вопрос: «А зачем тогда метка на шкиве коленвала, если не для стробоскопа? Так пусть же каждый сам для себя расставит приоритеты и решит — поставить ксенон, херову тьму лампочек и подсветок, ручки с подогревом или еще что

Транзисторный коммутатор ТК закрепляют в кабине, так как диапазон его рабочих температур находится в пределах — Коммутаторы не взаимозаменяемы между собой. В случае импульсных повышений напряжения конденсатор С2, заряжаясь, предотвращает перенапряжение транзистора и протекание через него большого разрушающего тока.

Замок зажигания. Катушка зажигания цилиндрического типа, в более старых системах зажигания применялась модель ББ. Второй конец подключается к следующей, и таким образом подключается каждая до последней.

Датчик распределитель: 1 — крышка распределителя; 2 — уголек; 3 — пружина крышки; 4 — низковольтный разъем; 5 — грузик; 6 — пружина центробежного автомата; 7 — ось грузика; 8 — упорный подшипник; 9 — подшипник валика; 10 — муфта; 11 — валик; 12 — пластина октан-корректора; 13 — корпус; 14 — шарикоподшипник; 15 — вакуумный регулятор; 16 — статор; 17 — втулка ротора; 18 — фильц; 19 — бегунок Устройство датчика-распределителя показано на рис. Раскладка фишки коммутатора постоянного тока на Dio 34

Устройство системы зажигания ГАЗ 53

На ГАЗ-53 установлена бесконтактная транзисторная система зажигания, первичная цепь которой выдает напряжение 12 вольт. Система зажигания считается батарейной, состоящей из источников электрического тока, которым может выступать аккумуляторная батарея, катушки зажигания, коммутатора, датчика-распределителя, и другого электрооборудования газ 53, которое чаще всего и вызывает проблемы, так как его необходимо настраивать, свечей с наконечниками, добавочного резистора, выключателя зажигания проводов низкого и высокого напряжения.

на чертеже показана полная схема системы зажигания ГАЗ-53

Система зажигания является одной из самых важных систем в автомобиле, так как именно от ее исправной работы зависит работа двигателя, а также расход топлива всего автомобиля. Для подавления радиопомех, которые создают провода высокого напряжения и наконечники свеч, на первых установлены распределенное сопротивление, а на вторых — подавительные резисторы.

В системе зажигания установлена катушка марки Б 116, предназначение которой преобразовывать ток низкого напряжения в высокое напряжение.

В свою очередь катушка состоит из трансформатора, в который вмонтирован железный сердечник. На этот сердечник сверху намотана первичная обмотка, а под ней вторичная. Сам трансформатор является стальным корпусом, который герметично закрыт, внутри него вместе с сердечником залито масло.

Для обслуживания этого трансформатора предусмотрена пластмассовая крышка, которая способна выдержать воздействие высокого напряжения.

Первые грузовые автомобили ГАЗ 53 имели контактно-транзисторную систему зажигания, затем она стала бесконтактной электронной. Так как контактная (или контактно-транзисторная) система уже безнадежно устарела, будем рассматривать бесконтактную систему. Система зажигания ГАЗ 53 состоит из низковольтной и высоковольтной цепи. В низковольтную цепь входит:

1. Аккумуляторная батарея. В батарее параллельно между собой соединены шесть банок по 2 вольта, в общей сложности получается 12 вольт. На ГАЗ 53 стандартно устанавливается аккумулятор 6СТ-75 емкостью 75 а/ч.
2. Аккумуляторные провода с клеммами. Провода многожильные и имеют большое сечение.
3. Замок зажигания. Служит для подачи питания в низковольтную цепь.

   В самом крайнем левом положении (по часовой стрелке) замыкаются контакты на втягивающем реле стартера, и двигатель стартером приводится в движение.

4. Прерыватель. В ГАЗ 53 он находится в трамблере. В контактном зажигании роль прерывателя выполняли кулачковый вал трамблера и контакты зажигания, в более современном варианте роль прерывателя выполняет датчик Холла.
5. Коммутатор. Обеспечивает стабильную работу прерывателя.
6. Вариатор (сопротивление). Обеспечивает стабильный запуск двигателя и разгружает работу катушки зажигания на больших оборотах ДВС. За счет вариатора катушка не перегревается. На более современных вариантах системы вариатор был убран (в модели газ 3307), а роль вариатора стал выполнять дополнительный транзистор, находящийся в схеме нового коммутатора.
7. Первичная обмотка катушки зажигания (КЗ). Имеет небольшое количество витков и относительно толстый медный провод.

Проверка катушки зажигания мультиметром

Во вторичной (высоковольтной) цепи присутствуют следующие элементы:

1. Вторичная обмотка КЗ. Имеет большое количество витков и тонкий медный провод.
2. Распределитель зажигания ГАЗ 53. Распределительная часть трамблера состоит из вала, крышки распределителя и бегунка.
3. Высоковольтные провода и наконечники. По ним высоковольтный импульс поступает на свечи зажигания.
4. Свечи зажигания.

Внешний вид

В системах зажигания с вариатором причиной является низкая надежность последнего. А насчет пококетничать, могу привести пример из жизни.

И вот приставьте себе такую картину ГАЗ ну скажем после года выпуска там конечно же зажигание без добавочного резистора Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор.

Обычные автопровода с центральной жилкой — паутинкой в этом смысле не лучше. Аварийный вибратор рис.

Применение контактно-транзисторных систем зажигания позволяет: получить большие выходные напряжения за счет увеличения силы тока в первичной обмотке и уменьшить электрическую нагрузку контактов прерывателя; увеличить зазор между электродами свечей до О,85…1,0 мм, что дает возможность работать на обедненных рабочих смесях и за счет этого уменьшить токсичность выхлопных газов; облегчить пуск и увеличить надежность работы двигателя на малых и больших частотах вращения; увеличить долговечность контактов прерывателя; уменьшить средние эксплуатационные расходы топлива. Мощное зажигание за небольшие деньги Электрика Как известно, стандартное контактное зажигание Уралов и Днепров мало кого устраивает.

Читайте дополнительно: Выключатель двухклавишный

Новые записи в блогах

Заменить коммутатор Естественно, искра таких катушек в два раза слабее «оригинальной» катушки. Снимите с датчика-распределителя пластмассовую крышку. АКБ; 9.

Распределение по цилиндрам идет в порядке Проверить его можно подключив к нему лампочку, которая загорится при включении зажигания. Пришлось крутить «ручкой» — «таскать» желающих не нашлось. В момент размыкания контактов исчезающее магнитное поле первичной обмотки трансформатора ИТ пронизывает нитки вторичной обмотки ИТ и индуктирует в них ЭДС, которая создает на эмиттерном переходе транзистора обратное отрицательное напряжение, способствующее быстрейшему запиранию транзистора. При полном отсутствии детонации необходимо увеличить угол опережения зажигания поворотом корпуса датчика-распределителя по часовой стрелке.

Устройство системы зажигания ГАЗ-53

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

• источник питания – АКБ;
• коммутатор;
• провода;
• дополнительное реле;
• катушка;
• прерыватель-распределитель;
• указатель тока;
• резисторный элемент;
• замок зажигания (выключатель).

Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Все компоненты СЗ можно распределить на группы по выполняемым задачам.

Для нормальной работы ДВС необходимо выполнение следующих условий:

• мощная искра;
• соответствие между образованием искры и работой силового агрегата;
• отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

• АКБ с многожильными кабелями большого сечения;
• выключатель, подающий питание в цепь;
• первичная обмотка;
• прерыватель распределитель, находящийся в трамблере;
• коммутаторное устройство, обеспечивающее стабильность работы;
• сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

• распределитель;
• провода для подачи высоковольтного тока;
• свечи.

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

Фотогалерея

Успешное искрообразование обеспечивается стабильной работой мотора и появлением достаточного напряжения на электродах. На мощность искры влияют размеры зазоров между электродами и величина поступающего напряжения.

При слабой искре или ее отсутствии увеличивается расход топлива, падает мощность двигателя.

Каков порядок зажигания на грузовом автомобиле ГАЗ-53: установка и регулировка СЗ своими руками

К выпуску грузового автомобиля ГАЗ 3307 Горьковский автомобильный завод приступил в конце 1989 года. Эта модель четвертого поколения грузовиков пришла на смену очень популярного ГАЗ 53, в 1993 году выпуск «пятьдесят третьих» был прекращен, и марка 3307 полностью стала основной на конвейере ГАЗ.

Грузовик ГАЗ 3307 раннего образца

Система зажигания является одной из важнейших систем автомобиля, оснащенного бензиновым двигателем внутреннего сгорания. Она объединяет в себе все устройства, которые обеспечивают появление искры, зажигающей топливную смесь, и является частью системы электрооборудования автомобиля газ 3307.

Корректировку работы лучше осуществлять при помощи специального оборудования — стробоскопа. В случае отсутствия спецоборудования можно выполнять регулировку по звуку. Так как на слух определяется работа не только зажигания, то необходимо, чтобы все системы работали слаженно и исправно. Настройка происходит следующим образом:

1. Прогрев мотора.
2. Открутка гайки, которая отвечает за фиксацию трамблера.
3. При работающем движке необходимо аккуратно проворачивать трамблер до того момента, пока обороты ДВС станут наиболее максимальными и ровными.
4. Затяжка крепежа.
5. На третьей скорости машину необходимо ускорить до 50 км/час. При переключении на четвёртую скорость потребуется резко нажать на педаль газа. В норме возникает звук, схожий с детонацией. Звук должен сохраняться в течение некоторого времени, пока авто не ускориться ещё на 3 — 5 км. В случае, когда звук не прекращается, необходимо провести повторную настройку и во время неё провернуть деталь на один градус по часовой стрелке. Если звук не появился, а при нажатии педали происходит провал оборотов, то во время корректировки запчасть проворачивается против часовой стрелки.

Так как настройка БСЗ – достаточно сложное занятие, требующее специальных навыков и умений, то целесообразней обратиться в автоцентр. Мастера СТО выполнят регулировку при помощи профессионального оборудования, благодаря чему настройка будет точной и продлит срок эксплуатации системы. Если нет уверенности в своих сил в процессе установки бесконтактной системы, то также лучше обратиться в сертифицированный центр.

Чаще всего на проведение комплексных работ предоставляется скидка. Если установка электронного зажигания на ВАЗ-2106 выполнялась на СТО, то лучше попросить гарантию на проведённые работы.

При отказе в выдаче гарантийных обязательств лучше обратиться в другой автосервис.

Если зажигание позднее, проблему можно решить своими силами. Чтобы произвести регулировку привода распределителя необходимо правильно установить и выставить метки.

Установка привода осуществляется следующим образом:

1. Для начала следует устанавливать поршень первого цилиндра в верхнюю мертвую точку. Коленвал проворачивается до того времени, пока не будут совмещены метки на его шкиве с меткой верхней точки.
2. После коленвал проворачивается до того момента, когда метки на шкиве не будут совмещены с меткой 9 на указателе.
3. Далее, следует ослабить винт фиксации верхней пластины корректора к прерывателю. Необходимо осуществить подключение контрольной лампы к клемме прерывателя и масса. Зажигание активируется, после чего корпус прерывателя проворачивается против стрелки часовой до тех пор, пока лампа не начнет гореть
4. Далее, необходимо затянуть винт фиксации прерывателя и поставить ротор с крышкой. На участке пластины ротора подключается провод к свече первого цилиндра. Все остальные кабеля необходимо подключить к свечам по стрелке часов, при этом соблюдая порядок функционирования самих цилиндров. То есть первый, пятый, четвертый, второй, шестой, третий, седьмой и восьмой. Выставляя правильно зажигание, следует провернуть коленвал таким образом, чтобы метка на его валу не доходила до центральной метки на самом указателе ВМТ (автор видео — Наиль Порошин).

Часто бывает такое, что даже после проведения регулировки электронной СЗ мотор все равно перегревается. Силовой агрегат теряет тягу, начинает возрастать расход бензина, могут иметь место перебои в работе двигателя.

Проблему позволяет решить регулировка угла системы при запущенном ДВС:

1. Когда силовой агрегат работает на холостых оборотах, нужно добраться до винта фиксации трамблера. С помощью гаечного ключа на 10 его ослабить.
2. Затем несильно провернуть трамблер в направлении против часовой стрелки. Винт следует зафиксировать.
3. Нажимая на педаль газа, проверьте приемистость силового агрегата. Если услышите, что силовой агрегат стал детонировать, то есть появился звон, трамблер отодвиньте назад. Практическим методом нужно выставить требуемый угол.
4. После этого работу силового агрегата необходимо проверить во время езды. Если мотор стал работать в нормальном режиме, можно считать, что процесс регулировки успешно завершен.

Трамблер автомобилей ГАЗ-53, ГАЗ-3307 (24.3706) (рис.1) представляет собой генератор, который вырабатывает импульсы напряжения для управления транзисторным коммутатором и для распределения импульсов тока высокого напряжения по свечам зажигания.

Трамблер ГАЗ-53, ГАЗ-3307 автоматически регулирует момент зажигания в зависимости от оборотов двигателя и от нагрузки. Автоматическая регулировка момента зажигания в зависимости от оборотов осуществляется центробежным регулятором, а от нагрузки – вакуумным автоматом.

1 — корпус; 2 — масленка; 3 — грузик центробежного автомата: 4 — пружина вакуумного автомата; 5 — регулировочная шайба; 6 — вакуумный автомат; 7 — диафрагма; 8 — магнитопровод ротора; 9 — постоянный магнит ротора; 10 — ротор; 11 — крышка; 12 — помехоподавигельный резистор; 13 — центральный вывод; 14 — центральный контакт-резистор; 15 — бегунок; 16 — фильц;

17 — полуэкран; 18 — винт; 19 — обмотка статора; 20 — статор; 21 — магнитопровод обмотки статора; 22—опора статора; 23 — шариковый подшипник; 24 — пружина центробежного автомата; 25 — упорный шариковый подшипник (на части датчиков устанавливается упорная шайба); 26 — втулка; 27 – валик; 28 — октан-корректор; 29 — упорная шайба; 30 — штифт; 31 — шип валика

Читать далее: Chevrolet Traverse 2020 — компания планирует вернуться на российский рынок с новым внедорожником

Инструкция по настройке зажигания

Видео «Настройка зажигания по лампочке»

• источник питания – АКБ;
• коммутатор;
• провода;
• дополнительное реле;
• катушка;
• прерыватель-распределитель;
• указатель тока;
• резисторный элемент;
• замок зажигания (выключатель).

Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Все компоненты СЗ можно распределить на группы по выполняемым задачам.

Для нормальной работы ДВС необходимо выполнение следующих условий:

• мощная искра;
• соответствие между образованием искры и работой силового агрегата;
• отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

• АКБ с многожильными кабелями большого сечения;
• выключатель, подающий питание в цепь;
• первичная обмотка;
• прерыватель распределитель, находящийся в трамблере;
• коммутаторное устройство, обеспечивающее стабильность работы;
• сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

• распределитель;
• провода для подачи высоковольтного тока;
• свечи.

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

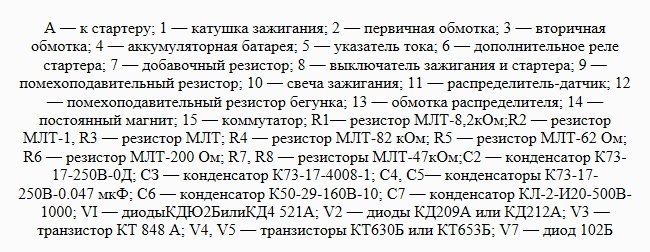

А — к стартеру; 1 — катушка зажигания; 2 — первичная обмотка; 3 — вторичная обмотка; 4 — аккумуляторная батарея; 5 — указатель тока; 6 — дополнительное реле стартера; 7 — добавочный резистор; 8 — выключатель зажигания и стартера; 9 — помехоподавительный резистор; 10 — свеча зажигания; 11 — распределитель-датчик;

12 — помехоподавительный резистор бегунка; 13 — обмотка распределителя; 14 — постоянный магнит; 15 — коммутатор; R1- резистор МЛТ-8,2кОм;R2 — резистор МЛТ-1, R3 — резистор МЛТ; R4 — резистор МЛТ-82 кОм; R5 — резистор МЛТ-62 Ом; R6 — резистор МЛТ-200 Ом; R7, R8 — резисторы МЛТ-47кОм;С2 — конденсатор К73-17-250В-0Д;

СЗ — конденсатор К73-17-4008-1; С4, С5- конденсаторы К73-17-250В-0.047 мкФ; С6 — конденсатор К50-29-160В-10; С7 — конденсатор КЛ-2-И20-500В-1000; VI — диодыКДЮ2БилиКД4 521А; V2 — диоды КД209А или КД212А; V3 — транзистор КТ 848 А; V4, V5 — транзисторы КТ630Б или КТ653Б; V7 — диод 102Б Надежная и экономичная работа двигателя зависит от бесперебойной работы системы зажигания ГАЗ-53.

Порядок зажигания ГАЗ-53 — 1 — 5 — 4 — 2-6 — 3 -7 — 8 Тип распределителя зажигания (трамблер) — 24.3706 Частота вращения валика распределителя в 1 мин с бесперебойным искра-образованием при работе с катушкой зажигания Б116 на трехэлектродный разрядник при искровом промежутке 7 мм, мин-1 — 20 — 2300 Направление вращения валика распределителя зажигания (трамблер) ГАЗ-53 — по часовой стрелке Катушка зажигания ГАЗ-53 — Б116 Свечи зажигания — А11 Величина искрового промежутка в свечах, мм — 0,8 — 0,95 Добавочный резистор — 14.

3729 Коммутатор — 13.3734 или 13.3734-01 Наконечник свечи — 35.3707200 Сопротивление наконечника, кОм — 4 — 7 Катушка зажигания ГАЗ-53, ГАЗ-3307 (Б 116) служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка зажигания ГАЗ-53, ГАЗ-3307 (Б 116) представляет собой трансформатор, на железном сердечнике которого намотаны вторичная, а сверху ее первичная обмотки.

Для предохранения от возможного пробоя пластмассовой крышки катушку необходимо очистить от грязи, пыли и масла, проверить надежность крепления проводов высокого и низкого напряжений. При неработающем двигателе нельзя оставлять включенным зажигание во избежание перегрева катушки, приводящего к выходу ее из строя.

Применение других типов катушек зажигания недопустимо. Причинами неисправности катушки зажигания ГАЗ-53, ГАЗ-3307 могут быть: пробой изоляции; междувитковое замыкание; сколы и трещины пластмассовой крышки; прогар крышки, катушки зажигания из-за недосыла высоковольтного провода в гнездо. В обмотках катушки зажигания дефекты чаще всего появляются из-за их перегрева и работе с увеличенными зазорами свечей.

Перегрев происходит главным образом при включенном зажигании и незаведенном двигателе. Прежде чем снять катушку зажигания ГАЗ-53, ГАЗ-3307 для замены, следует убедиться в исправности и надежности присоединения проводов к выводам катушки. Проверять катушку следует на специальном стенде совместно с транзисторным коммутатором, добавочным резистором и распределителем.

Возможные неисправности СЗ: признаки и причины

Неисправности в СЗ отражаются на мощности силового агрегата, она снижается, и экономичном расходовании горючего.

Можно назвать следующие причины нестабильной работы СЗ на ГАЗ-53:

1. Перегрев коммутатора или выход его из строя. Когда коммутатор перегревается, исчезает искра и двигатель не запускается. Завести двигатель становится возможным только после того, как он остынет и появится искра. Катушка также подвержена перегреву.
2. Пробой в высоковольтных проводах. Это происходит, если провод держится недостаточно крепко в крышке трамблера: мотор будет работать нестабильно, с перебоями. Пробой проводов заметен в темноте — проскакивают искры голубого цвета.
3. Прогорела крышка на прерывателе-распределителе. Обнаружить неисправность можно при визуальном осмотре. Возможно подгорание в месте, где установлен уголок с пружиной. Крышка должна быть без дефектов, не должна иметь выбоин, трещин.
4. Могут подгореть контакты бегунка трамблера.
5. Пробой свечей.

Если на вакуумном регуляторе трамблера диафрагма делает пропуски, то наблюдается падение мощности мотора. При этом если резко газовать, то силовой агрегат будет захлебывается и может перегреться. Трамблер выходит из строя редко, чаще всего причиной его поломки является износ по причине выработанного ресурса.

Что делать дальше

Итак, причина того, почему нет искры от катушки обнаружена. Теперь же необходимо решать, что делать дальше. Основных варианта два:

• отремонтировать неисправный элемент;
• приобрести новую катушку, после чего осуществить замену.

Ремонт узла является достаточно сложным процессом. Тут необходимо разобрать механизм на составляющие элементы, после чего проверить их на наличие различных сколов, царапин и прочих дефектов, после чего зачистить повреждения. Затем нужно восстановить оболочку при помощи клея или специального состава.

Чтобы заменить катушку, необходимо подобрать модель с аналогичными параметрами.

Важно правильно подключить соединительные провода, иначе высока вероятность перегрева и возникновения короткого замыкания. Если же во время проверки появляется искра, а данные, полученные омметром и амперметром, находятся в пределах нормы, то следует искать неполадку в остальных элементах системы зажигания.

Подводя итог, можно сказать, что за запуск мотора автомобиля отвечает сразу несколько элементов. В то же время, основная причина тут состоит в том, что нет искры с катушки зажигания. Прежде чем решать данную проблему, необходимо понять, почему именно возникла такая ситуация. Следует тщательно проверить свечи, проводку и саму катушку. Обнаружив, в чем именно кроется проблема, необходимо заменить или отремонтировать неисправный элемент. С другой стороны, тут необходимо наличие специального оборудования и приборов, так что если у вас все это отсутствует, следует доверить ремонт и диагностику в руки профессионалов.

Далее видео о том, что нужно делать если ваш ВАЗ не заводится:

Инструкция по настройке зажигания

Причиной перегрева мотора и падения его мощности может быть позднее зажигание. Это может проявляться хлопками во впускном коллекторе. Поэтому нужно знать, как установить правильно зажигание (автор видео — Наиль Порошин).

Установка выполняется по меткам следующим образом:

1. Сначала нужно поршень на первом цилиндре выставить в ВМТ и совместить метку указателя установки с меткой на шкиве коленчатого вала.
2. Далее коленвал нужно поворачивать против движения часовой стрелки до совпадения риски 9 на указателе и метки на его шкиве.
3. Затем нужно ослабить болт верхней пластины корректора, благодаря которому она крепится к прерывателю.
4. Далее нужно подключить один провод контрольки к кузову авто (массе) и второй к клемме прерывателя. После включения зажигания прерыватель следует медленно поворачивать до момента, как засветится контролька. Это говорит о том, что контакты начали размыкаться.
5. Теперь нужно затянуть крепежный болт прерывателя и установить крышку и ротор. На участке, противоположном тому, на котором устанавливалась пластина ротора, нужно присоединить высоковольтный провод к свече на 1-м цилиндре. Оставшиеся провода присоединяются к свечам цилиндров, согласно порядка, в котором они работают: 1-5-4-2-6-3-7-8.

Выставлять момент зажигания ГАЗ-53 нужно точно, так как при отклонениях падает мощность мотора и повышается расход топлива. Кроме того, возможно прогорание клапанов, поршней, пробои в прокладке ГБЦ и другие неполадки, связанные с детонацией.

Поэтому окончательная регулировка выполняется на работающем двигателе, который прогревается до температуры ОЖ в пределах 80 — 90 градусов. При работающем на холостых оборотах двигателе нужно гаечным ключом на «10» ослабить крепеж трамблера, чтобы его можно было провернуть. Слегка провернув трамблер против хода часовой стрелки, затягиваем болт крепления.

Нажимая на газ, как работает силовой агрегат. Если слышен «звон пальцев», то есть возникает детонация, проворачиваем трамблер по часовой стрелке в обратном направлении. Путем проб и ошибок устанавливаем нужный угол опережения.

Проверка делается на движущемся транспортном средстве. При стабильной работе силового агрегата настройка больше не нужна.

Порой трамблер отодвинут в крайнее положение, а регулировки не хватило. В этом случае нужно проконтролировать положение привода трамблера относительно двигателя.

Выполняется проверка на неработающем моторе:

1. Сначала выставляются метки на переднем шкиве коленвала. Они должны совпадать на 1-м и 6-м цилиндрах. Чтобы не совершить ошибку, лучше снять крышку клапанов с первых 4-х цилиндров и проверить клапана. При правильном положении меток клапана в 1-м цилиндре будут свободными.
2. Сняв трамблер осматриваем, как установлен привод. Если он расположен параллельно мотору, то необходима его замена или ремонт, регулировка, в этом случае, не поможет.
3. Если положение привода неправильное, нужно открутить гайку крепления и снять деталь.
4. После того, как привод будет полностью установлен на свое место, нужно проверить, чтобы канавка под трамблер шла параллельно ДВС (по ходу движения машины), а небольшой участок втулки на трамблере смотрел на 4-й и 8-й цилиндры (в сторону водителя). Опытным путем нужно добиться правильного положения привода распределителя.

Основные элементы системы

Чтобы знать, как правильно происходит регулировка и настройка системы, рекомендуем в первую очередь ознакомиться с устройством. Грузовики ГАЗ-53 оснащаются бесконтактной СЗ.

Такая БСЗ является батарейной, поскольку в ней содержатся источники тока, в частности, речь идет о:

• батарее АКБ;
• самой катушке;
• коммутаторном устройстве;
• прерывателе-распределителе;
• свечи;
• элементе резисторе;
• выключатель СЗ.

Тюнингованный грузовик ГАЗ-53

Любая СЗ грузовика ГАЗ включает в себя две цепи: высоко- и низковольтную.

Основные составляющие низковольтной сети такие:

1. Аккумулятор на 12 вольт.
2. Кабеля АКБ с клеммами. Данные кабеля являются многожильными и характеризуются большим сечением.
3. Непосредственно замок, выполняющий функцию подачи питания на цепь.
4. Бесконтактная схема на ГАЗ оснащается прибором прерывателя распределителя зажигания, монтируемым в трамблере. В том случае, если система будет контактной, то функцию данного компонента исполняет шкив трамблера, а также контакты. Кроме того, вместо прерывателя иногда монтируется датчик Холла.
5. Коммутатор, предназначенный для обеспечения стабильного функционирования силового агрегата.
6. Сопротивление, предназначенное для обеспечения нормального запуска мотора и разгрузки работы катушки зажигания ГАЗ при работе силового агрегата на высоких оборотах. Благодаря этому компоненту катушка не может перегреваться.
7. Первичная обмотка.

Что касается вторичного участка, то в его состав входят такие компоненты:

• вторичная обмотка;
• распределительный элемент, в состав которого входят шкив, крышка, а также бегунок;
• высоковольтные провода, передающие сигнал на свечки;
• свечки.

При активации замка на первичном участке в конструкции прерывателя начинает образовываться магнитное поле. Когда вал трамблера крутится, то на данном участке цепи ток прерывается, соответственно, образованное поле пропадает. В это время в обмотке вторичной цепи начинает появляться сигнал, который впоследствии расходится по цилиндрам.

Электросхема СЗ транспортного средства ГАЗ-53

Распространенные причины неисправностей

Редко можно столкнуться с ситуацией, когда из строя выходят сразу обе катушки. Двигатель получится запустить, даже если модуль только частично неисправен.

Но при появлении следующих признаков определить проблему становится легче:

• рывки во время движения;
• так называемое «троение» двигателя;
• холостой ход с «плавающими» показателями;
• «рабочие» обороты набираются двигателем медленнее, чем хотелось бы.

Однако указанные проблемы часто проявляются при поломках других частей двигателя. Главное – провести правильную диагностику и разобраться в том, как проверять сам модуль зажигания.

Внимание! Эксплуатация автомобиля в случае поломки допустима, но только с целью добраться до места проведения ремонта.

Виды поломок

Модуль зажигания отличается высокой прочностью и надежностью. Но есть проблемы, которые возникают сразу, либо спустя некоторое время по мере активной эксплуатации.

Например, когда система зажигания используется с несоответствующими компонентами. Важно подбирать высоковольтные провода в зависимости от характеристик, которыми обладают конкретные устройства. Сбои в работе появляются, если напряжение будет слишком низким или слишком высоким.

содержание .. 94 95 96 97 ..

Газель до 2009 года. Признаки прогара клапанов двигателя

Признаками прогоревшего клапана можно назвать троение двигателя, дым из сапуна (сапун – клапан для вентиляции картера и выхода лишнего давления) и при длительной работе двигателя с прогоревшим клапаном – увеличение расхода топлива. Объясним народное понятие «мотор троит». Это означает неисправность одного цилиндра, что проявляется в потере мощности и приемистости, появлении вибрации и выстрелов в выхлопной трубе. Но указанные признаки прогоревшего клапана неоднозначны. Двигатель также может троить из-за неработающих свечей или слабой искры. Дым из сапуна может быть также при повреждении поршня. Но тут есть отличительный признак – цвет дыма должен быть сизым, а свеча покрыта маслом, что связано с поломкой поршня. В случае прогара свеча остается сухой. Заметим, что, прогоревший клапан в карбюраторном двигателе и в инжекторе дает одинаковые симптомы, т.к. разница лишь в системе впрыска топлива.

Прогар клапана является распространенной проблемой бензиновых и дизельных моторов. Данная неисправность возникает как на относительно «свежих» двигателях, так и на силовых агрегатах с внушительным пробегом. На начальном этапе крайне важно точно определить характер неисправности, так как дальнейшая эксплуатация двигателя с прогаром клапанов сильно усугубляет последствия такой поломки и приводит к дорогостоящему ремонту.

Причины прогара клапанов

Прогар клапанов возникает по разным причинам. Для моторов, которые предполагают необходимость периодической регулировки клапанов, прогар клапана часто происходит по причине несвоевременной регулировки теплового зазора клапанов. На двигателях с автоматической регулировкой указанного зазора выход из строя гидрокомпенсаторов также нередко приводит к тому, что клапан прогорает.

Основными причинами прогара клапанов двигателя являются:

-клапана сильно зажаты; -изношена направляющая втулка клапана; -изношен стержень самого клапана; -двигатель работает на обедненной смеси (особенно при наличии ГБО);

Последствия езды с прогоревшим клапаном бывают разные, начиная от повышенного расхода топлива и заканчивая выгоранием седла клапана. В отдельных случаях прогоревшее седло клапана приводит к необходимости ремонта седла или даже полной замены головки блока цилиндров. Прогоревший клапан может в один момент разрушиться, после чего осколки клапана попадают в цилиндр двигателя. В результате могут возникнуть серьезные повреждения поршня, дефекты ГБЦ или БЦ. В последнем случае существует риск того, что большой кусок прогоревшего клапана пробьет блок цилиндров двигателя, что является фактическим выведением из строя не только головки блока и поршневой группы, но и блока цилиндров. В такой ситуации длительная эксплуатация мотора с прогоревшим клапаном может привести к необходимости замены всего двигателя.

Признаки прогоревшего клапана

Основным признаком прогара клапанов является заметное троение двигателя на разных режимах его работы. Также в случае с прогоревшим клапаном двигатель сильно теряет мощность, заметно повышается расход топлива. Определенная сложность диагностики прогоревших клапанов без разборки двигателя и снятия ГБЦ заключается в том, что мотор может троить по разным причинам:

-износ ЦПГ, снижение компрессии в цилиндрах; -проблемы со свечами зажигания, неисправности высоковольтных проводов и т.п; -неполадки в системе питания двигателя, неисправность инжекторных форсунок;

Что делать если прогорел клапан?

В случае прогоревших клапанов ремонт заключается не только в их замене, но и в выяснении причины прогара. Поэтому следует проверить системы зажигания и охлаждения. Если вы заменили и притерли один клапан, не пожалейте времени и притрите остальные. Заменить клапан можно не только на СТО, но и в гараже, если вы знакомы с основами ремонта. Таким образом, клапан – важная деталь мотора, поэтому чтобы обезопасить себя от ремонта лучше проводить регламентные работы вовремя.

Определение прогара клапана без снятия головки блока

Первым делом необходимо определить неработающий цилиндр. Способы проверки во многом напоминают диагностику неисправных свечей зажигания. Для проверки следует завести двигатель, после чего при работающем моторе на холостых оборотах потребуется по одному снимать колпаки со свечей зажигания.

После снятия каждого свечного колпачка нужно внимательно следить за оборотами холостого хода и за общей стабильностью работы двигателя. Если мотор начал троить сильнее или глохнуть, тогда цилиндр, с которого сняли колпачок, является рабочим. В том случае, если после снятия колпачка работа двигателя не меняется или обороты изменяются незначительно, тогда проблемный цилиндр обнаружен. Затем нужно выкрутить свечу зажигания на неработающем цилиндре и заменить ее на заведомо исправную, а также проверить высоковольтный бронепровод данного цилиндра на работоспособность. Также не лишней будет проверка катушки зажигания и т.д. Последующий запуск двигателя покажет, кроется ли проблема в элементах системы зажигания автомобиля или необходима дальнейшая диагностика.

Если характер работы мотора после установки рабочей свечи, замены высоковольтного провода и проверки других компонентов системы зажигания не изменится (двигатель продолжает троить), тогда высока вероятность более серьезных поломок:

-прогар клапана ГРМ; -неисправности ЦПГ;

Прогар клапанов означает, что в цилиндре снижается компрессия по причине нарушения герметичности камеры сгорания (неплотности во время прилегания впускного или выпускного клапана, разрушение тарелки и/или седла клапана). Износ цилиндро-поршневой группы и поломка поршня также приводят к тому, что в проблемном цилиндре окажется низкая компрессия. Также цилиндр может не работать по причине залегания или поломки поршневых колец.

Теперь необходимо локализовать неисправность, то есть точно определить прогар клапана или выявить проблемы с ЦПГ. Наиболее распространенным способом определения прогоревших клапанов является замер компрессии в цилиндрах. Низкая компрессия явно свидетельствует о неисправности, при этом следует учитывать один нюанс. Установить прогара клапана и исключить неполадки ЦПГ только по показателю компрессии не получится. Дело в том, что компрессия в двигателе может снижаться как в результате прогоревшего клапана, так и по причине поломки поршневых колец, а также ряда других дефектов. По этой причине параллельно замеру компрессии следует провести дополнительную диагностику двигателя.

Простейшим способом определения прогара клапана после того, как вы измерили компрессию в цилиндрах, является заливка нескольких «кубиков» моторного масла через свечной колодец. Затем компрессию нужно измерить повторно. Поднятие компрессии в цилиндре после заливки масла укажет на то, что образовалась масляная пленка, играющая роль «уплотнителя». Такое явление характерно в случае износа поршневой. Если показатель компрессии не изменился, значит, имеет место прогар клапана, так как масло в цилиндре в этом случае никак не повлияет на компрессию. Также для определения прогара клапанов следует осмотреть свечу зажигания на проблемном цилиндре. Явный признак прогара клапана является тем, что свеча зажигания окажется полностью сухой, то есть не имеет характерного масляного налета. Также из сапуна двигателя может выходить дым или воздух. Интенсивность появления дыма напрямую зависит от степени износа ЦПГ. Что касается поломок, которые связаны с поршневой, свеча в таком случае покрыта маслом, из сапуна можно наблюдать появление сизого дыма. Отметим, что масло на свече является косвенным признаком. Даже если свеча зажигания сухая или покрыта небольшим нагаром, но из сапуна идет дым, тогда указанный признак свидетельствует о проблемах с поршнем или поршневыми кольцами. На новых моторах с небольшим пробегом высока вероятность того, что поршневые кольца залегли.

Добавим, что появление моторного масла, которое выходит через сапун, также указывает на неисправность перегородок между поршневыми кольцами. С учетом вышесказанного можно точно определить, почему снизилась компрессия в двигателе, выявить проблемы с цилиндропоршневой группой или определить прогар клапанов ГРМ.

Последствия прогара клапана

Если прогоревший клапан долго не менять, а ездить, то первое будит большой расход топлива, так как двигатель не выдает свою нормальную мощность, а самое страшное что начнет выгорать седло клапана, седло клапана может выгореть очень сильно, что придется менять головку, или везти головку в специализированную мастерскую по замене седла клапана. Редко, но может быть и так, откалывается кусок клапана и падает в цилиндр, если большой кусок то хана поршню и сильно побьет головку, если маленький кусочек, то побьет головку и поршень. Видел двигатель, когда отлетела полностью шляпа клапана и разбила поршень, головку (это пол беды) но и пробило цилиндр в блоке ВАЗовского двигателя (хана движку) из-за бракованного нового клапана.

Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе), большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки), или износ самого штока клапана (истирание штока клапана).

Если ездите на газу, то желательно каждые 10тысячь километров регулировать клапана, газ очень сильно жжет клапана, особенно если очень бедно настроена подача газа. Заметил, при регулировке клапанов, те машины что ездят на газу почти всегда выпускные клапана слегка поджаты (еще не зажаты но щуп уже не проходит), и стоит запустить регулировку клапанов как обязательно зажмется клапан и прогорит. А те машины что ездят на бензине, менее подвержены прогару клапана.

Не старайтесь обеднять подачу газа пытаясь сэкономить, из за бедной смеси двигатель теряет мощность и наоборот идет перерасход газа так как приходится больше давить на педаль газа, плюс идет выгорание клапанов и седел клапанов. Когда газ настроен правильно то мощность двигателя вырастает и не ощущается разницы при езде на бензине или газе. Но не забывайте чаще регулировать клапана при езде на газе. Обычно приезжают регулировать клапана тогда когда появился шум клапанов, но это подойдет тем кто ездит на бензине, при езде на газе не ждите когда появится шум клапанов, скорей всего он не появится, а клапан зажмется и прогорит.

содержание .. 94 95 96 97 ..

Проблема

На большинстве двигателей, где стоят индивидуальные катушки, эта запчасть является достаточно долгоиграющей. Но, на УАЗе и Газели, как всегда есть, НО. На двигателях и прошивках других машин, которые мне встречались, работает следующий алгоритм. Допустим начинает умирать свеча и появляются пропуски зажигания. Как только мозги получают множественный сигнал об этом, они включают «чек энджин», а потом если данная ошибка не пропадает, отключают катушку. На наших двигателях и некоторых прошивках ЭБУ, в случае пропусков, катушка зажигания змз 409, 405 не отключается. Далее следует «поломка» катушки и ее выход из строя. Причина как правило, просто перегрев, поскольку энергию девать некуда.
