Если у вас по какой-либо причине нет возможности отрегулировать фары в сервисном центре, то можете воспользоваться следующей методикой:

Проверьте давление в шинах и при необходимости подкачайте их;

Топливный бак должен быть заполнен по крайней мере на 3/4 или загрузите в багажное отделение груз весом 30 кг, соответствующий весу наполовину заполненного бака;

Загрузите место водителя нагрузкой, равной примерно 75 кг;

Установите перед автомобиля, по возможности, перед стеной темного цвета. Расстояние между передней частью автомобиля и стеной должно составлять точно пять метров;

Несколько раз надавите с усилием на автомобиль, чтобы сжать пружины подвески спереди и сзади, и установите переключатель угла освещения в положение «0»;

Измерьте расстояние между землей и центром обеих фар. На стене наносим линию S1 () на высоте, равной измеренной;

На 5 см ниже линии S1 прочертите на стене параллельную линию (Е). Это расстояние наклона ближнего света фар;

Определите середину автомобиля и обозначьте линией М. Обозначьте центр автомобиля точкой пересечения линий М и S1;

Измерьте расстояние между центром автомобиля и центральными точками фар. Перенесите этот размер на установочную линию Е (слева и справа) от центра автомобиля и обозначьте эти линии S2. Установочными точками для настройки фар являются точки пересечения линий Е и S2;

Если на вашем автомобиле установлены противотуманные фары, повторяем установку в описанной последовательности;

Включите зажигание и ближний свет;

Вращайте болт установки по вертикали, пока граница света и тени ближнего света с правой стороны не пересечется с установочной линией;

Вращайте болт установки по горизонтали, расположенный на внутренней стороне фары, пока излом световой картинки ближнего света точно не попадет на установочную точку (часть рассеянного света до 15% может лежать выше установочной линии);

После такой регулировки ближнего света дальний свет будет соответствовать норме.

Фары на любом автомобиле играют важнейшую роль, поскольку в темное время суток они освещают дорогу и позволяют безопасно передвигаться, объезжать препятствия и просто ориентироваться в обстановке. Штатная оптика на Форд Фокус 2 выполнена довольно качественно, а фары светят неплохо. Тем не менее, со временем свет может стать не таким ярким и недостаточно освещать дорогу. Возможно, проблема заключается в том, что оптика нуждается в регулировке. Как проводится регулировка фар на Форд Фокус 2? Можно ли это сделать самостоятельно? Да, причем мы расскажем в деталях, что нужно делать.

Сразу же отметим, что игнорировать регулировку света нельзя. На то есть несколько причин. Во-первых, он не сможет пройти техосмотр, поскольку автомобиль будет считаться неисправным. Во-вторых, езда с плохим светом является просто опасной для водителя и окружающих. Если не освещается достаточный участок дороги, то водитель может не сразу среагировать на препятствие. С другой стороны, если свет отрегулирован неправильно и слепит встречных водителей, то это может привести к непредвиденным последствиям.

Конечно же, лучше всего выполнять регулировку света у специалистов, которые смогут оптимально настроить оптику. Тем не менее, этот процесс довольно простой, а поэтому его можно сделать своими руками. Настройка пучков выполняется с помощью специальных регуляторов, которые изменяют направление светового потока в горизонтальной или вертикальной плоскости.

Регулировка света на Фокусе второго поколения должна осуществляться при определенных условиях. Автомобиль должен находиться в снаряженном состоянии и иметь заправленный бак .

Также в машине должен сидеть водитель и один пассажир. Корректор фар нужно установить в нулевое положение. Когда все условия соблюдены, можно приступать к настройке света.

Особенности регулировки фар

Итак, настройка фар выполняется с помощью специальных регуляторов, которые находятся на корпусе. Регулировка происходит в несколько этапов. Для начала необходимо обеспечить нормальное давление в шинах автомобиля, поскольку это влияет на направление световых потоков. После этого выполняем следующие действия:

• устанавливаем автомобиль на ровную поверхность перед стеной на расстоянии в 3 метра (если внутри нет пассажира и водителя, то нужно положить какой-то груз, который будет равен им по весу);
• наносим разметку на стену согласно установленной схеме (схему можно найти в интернете), причем поперечная ось должна соответствовать нулевой линии;
• немного раскачиваем автомобиль, чтобы подвеска приняла нормальное положение;
• измеряем длину отрезка от пола до центра фары;
• включаем ближний свет фар.

После этого можно приступать непосредственно к регулировке, а делать это нужно по отдельности для каждого фонаря. Второй в это время должен быть закрыт какой-то тряпкой. Изменяем положение пучков света с помощью регуляторов на корпусе фар до тех пор, пока оно не будет соответствовать схеме на стене.

Когда же свет находится в определенных границах, очерченных согласно схеме, то регулировка фар может считаться оконченной. Отметим, что если ближние фары отрегулированы правильно, то и дальний свет будет работать корректно. На Форд Фокус 2 рестайлинг регулировка выполняется по такой же схеме.

Итак, подводя итог, можно сказать, что регулировка света фар – это важное и нужное мероприятие, которое можно провести самостоятельно. Благодаря правильной настройке оптики обеспечивается безопасность дорожного движения в темное время суток. Если же фары светят плохо, то это может привести к аварийной ситуации и ДТП. Своевременная регулировка сможет избавить от подобных неприятностей.

Андрей Павлюк

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Форд Фокус Фан

Блок управления освещением Форд Фокус 2 находится слева и ниже руля. Конкретно на моем Фокусе в комплектации Trend он включает в себя, помимо стандартных функций управления габаритами, ближними и дальним светом, стояночных огней и заднего противотуманного света, еще и электрокорректор световых пучков.

В более низкой комплектации, блок идет без светокорректрора

Кстати, купить переключатель света фар Форд Фокус 2 с корректором света фар можно и б/у за 500 рублей, новый оригинальный — цена составит в среднем 2500 руб или 1600 руб без регулятора света.

машина 2005 года и проблем с электрикой или блоками управления у меня не было. Только заменил лампы габарита и ближнего света и пару предохранителей.

Переключатель света Форд Фокус 2 имеет всего 6 положений, 2 из которых отвечают за противотуманки. И так, в положении переключателя на 0 (в строго вертикальном положении) все световые приборы выключены. На фотографии выше, переключатель повернут на включение габаритных огней (направление на 1 час). Передние и задние габариты включены…

Собираюсь поменять габариты на бело-лунный свет

Вне зависимости от любого включенного режима света мы можем, дополнительно, включить противотуманные фары. Если, вытянуть на один щелчок переключатель, у нас включатся передние ПТФ (если, конечно противотуманки установлены).

Не дергайте сильно и небрежно, сломаете… Работает переключатель очень четко.

Менять этот свет на «колхоз — ксенон» или еще что-нибудь не стоит. Такой цвет ламп лучше всего освещает дорогу в туман

Для того, чтобы включить задние туманки, нужно вытянуть переключатель еще на один щелчок.

Как включать свет на Форд Фокус 2)))))

Задние ПТФ довольно хорошо видны в непогоду

Для включения основного света фар, нужно повернуть переключатель на 2 часа, как это видно на фотографии ниже.

Блок управления внешним освещением форд фокус 2

Из полезных и приятных функций можно выделить несколько, в том числе и парковочные огни или стояночные габариты. Кстати, работает она только на заглушенном двигателе и не работает при включенном зажигании, в целях экономии энергии. Можно вытащить ключ из замка, а огни будут гореть и машина будет видна. Для этого, нужно вдавить переключатель внутрь и повернуть его влево против часовой стрелки.

Может возникнуть вопрос — зачем они? Ведь можно включить аварийку или габариты. В отличии от габаритов, эта опция не расходует питания на подсветку номерного знака, приборного щитка и подсветки самого блока управления светом ford focus 2. И по сравнению с аварийкой расходует меньше энергии.

Замечательно работает и регулятор света фар — корректор света. У него 5 положений, которые можно регулировать в зависимости от загруженности автомобиля.

Форд Фокус 2 может осветить хозяину дорогу))) Функция «Проводи меня до дома» тоже работает при заглушенном двигателе и без ключа в замке зажигания. Дергаете рычаг переключения света, как будто переключаетесь с ближнего на дальний (рычажок на себя) и фары включают ближний свет на 30 сек, после чего, самостоятельно гаснут.

Похожие записи:

Резина на Форд Фокус 2: выбираем лучшие летние шины

Замена сальника селектора коробки передач на Ford Focus 2

Чистка испарителя кондиционера форд фокус

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

1. Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
2. Очистить багажное отделение от лишнего груза.
3. Наполнить топливный бак минимум до половины.
4. Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
5. Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
6. В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Для правильной регулировки нужно тщательно отмыть стекло фар от загрязнений и насекомых. Корректор фар Форд Фокуса 2 выставляется в положение «0».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

• установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
• открыть капот, включить ближний свет;
• замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
• отметить центр нашего автомобиля вертикальной линией на стене;
• между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
• положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
• когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Замена противотуманки Форд Фокус 2

Замена стекл противотуманок или замена лампочки в противотуманке, либо еще что… Если на твоей машине стоят противотуманки (а они необходимы в густом тумане), то часто их приходится снимать, чинить или менять.

Противотуманная фара Ford Focus 2

А как это делается на Форд Фокус 2? Замена противотуманки производится очень просто. Для этого нам понадобится лишь набор звездочек и плоская отвертка. В первую очередь, нужно снять верхний молдинг. Просто поддеваем его снизу и аккуратно отстегиваем застежки по краям, слегка подергивая на себя.

Снятие молдинга бампера

После чего, нужно снять очки противотуманки таким же образом, как и в случае с верней полоской.

Как самому заменить противотуманку

Сама противотуманная фара крепится на два самореза со шляпкой под звездочку по бокам.

Кстати, регулировка фары производится звездочкой на шаг меньше прокручиванием верхнего болтика. Для этого не нужно ничего разбирать. В «очках» есть специальное отверстие.

И так, фара снята и вот он — штекер. Снимите его, прижав вовнутрь ушко.

А если нужно заменить лампочку, просто проверните против часовой стрелки и выньте ее.

Как поменять лампочку в противотуманной фаре

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В таком случае придется обращаться в официальный сервис со специальным оборудованием. Линзы Фокуса 3 модели регулируются только оптическим стендом, который автоматически определяет пучок света и указывает необходимые настройки.

Регулировка фар форд фокус 3. Ford focus iii. проверка и регулировка света фар

Ford Focus III. ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Описанным в данном подразделе способом, с применением размеченного экрана можно регулировать свет только фар с галогеновы-ми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

Вам потребуется ключ-шестигранник «на 8».

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.5. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоус-тановились пружины подвесок.

3. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h (700 мм) на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Так расположены винты регулировки света фар по горизонтали А и по вертикали Б. Показано на левой блок-фаре, снятой с автомобиля.

7. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали… 8. …и по вертикали.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 10.5), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

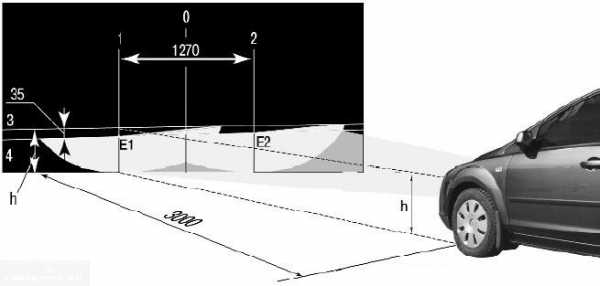

Рис. 10.5. Регулировка света фар

Видимость в ночное время зависит не только и не столько от типа и мощности ламп, установленных в фаре, но в большей степени от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям завода-изготовителя, но при этом фары не освещают дорогу, слепят встречных водителей даже на ближнем свете, необходима регулировка.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Провести правильную диагностику и точно отрегулировать направление светового потока можно только при наличии специального оборудования и имея необходимые навыки.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно

. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

1. Проверяем и при необходимости доводим до нормы давление в колёсах.

   Не забываем выставить корректор фар в положение «0».

2. Качаем автомобиль спереди и сзади, чтобы подвеска приняла нейтральное положение.
3. Включаем ближний свет.

   Видим, что фары светят на встречную полосу движения.

4. Регулируем фары отдельно, прикрыв одну из них непрозрачным материалом.

   По нарисованным на стене меткам определяем, куда нужно сдвигать фары.

5. Выставляем горизонтальное положение пучка света, вращая регулировочный винт, который находится ближе к центу машины. Высота границы светового пятна на стене должна быть приблизительно равной высоте центров фар относительно грунта.

   Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.

6. Регулируем положение фар в вертикальной плоскости. Для этого вращаем второй винт, который находится ближе к крылу. Выставляем фары так, чтобы расстояние между центрами световых пятен на стене было в пределах 1250-1275 мм.

autokresla-isofix.ru

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Автомобиль С-класса Ford Focus 2 с завода оснащается оптикой высокого уровня. В зависимости от комплектации за внешнее освещение отвечает рефлектор с галогенной лампой или линза с ксеноном и автоматическим омывателем. Регулировка света фар «Форд-Фокуса 2» требуется достаточно редко из-за качественного внутреннего механизма. Но из-за попадания в большую яму на дороге или небольшую аварию возможно смещение линзы или отражающего элемента. В таком случае лучше провести регулировку.

Включаем дальний свет на Форд Фокус 2

Форд Фокус Фан

Как управлять, регулировать и воспользоваться светом Форд Фокус 2

Блок управления освещением Форд Фокус 2 находится слева и ниже руля. Непосредственно на моем Фокусе в комплектации Trend он содержит в себе, кроме стандартных функций управления габаритами, ближними и далеким светом, стояночных огней и заднего противотуманного света, к тому же электрокорректор световых пучков.

В более низкой комплектации, блок идет без светокорректрора

Кстати, приобрести переключатель света фар Форд Фокус 2 с корректором света фар можно и б/у за 500 рублей, новый уникальный — стоимость составит в среднем 2500 руб либо 1600 руб без регулятора света.

машина 2005 года и заморочек с электрикой либо блоками управления у меня не было. Только поменял лампы габарита и близкого света и пару предохранителей.

Переключатель света Форд Фокус 2 имеет всего 6 положений, 2 из которых отвечают за противотуманные фары. Подробно о том как менять моторное масло и масляный фильтр форд фокус 2, выбор лучшего моторного масла и масляного фильтра для форд фокус 2, зимняя. Климат-контроль ford focus iii. Режимы работы, установка климатической системы форд фокус 3. Как запустить режим самодиагностики климат-контроля автомобиля форд фокус 3. Устанавливаем форд фокус 2 на упоры и выкручиваем болты как поменять сальник. И так, в положении переключателя на 0 (в строго вертикальном положении) все световые приборы выключены. На фото выше, переключатель повернут на включение габаритных огней (направление на 1 час). Замена противотуманной фары форд фокус 2. Фронтальные и задние фонари включены…

Собираюсь поменять габариты на бело-лунный свет

Вне зависимости от хоть какого включенного режима света мы можем, дополнительно, включить противотуманные фары. Подробно о том, как снять лючок бензобака на форд фокус 2 своими руками. Как считают многие автомобилисты форд фокус считается более надежным, комфортным по сравнению с хендай солярис. Руководство по снятию, замене, установке рулевой тяги форд фокус 2 (ford focus ii) своими руками с фото и видео. Представлен точный алгоритм с фото. Если, вытянуть на один щелчок переключатель, у нас включатся передние ПТФ (если, конечно противотуманки установлены).

Форд — Установка противотуманок, секреток 20.06.2011 (2)Форд — Установка противотуманок, секреток 20.06.2011 (2) Установка ДХО на Форд Фокус 2 naperedokУстановка дневных ходовых огней на Форд Фокус 2 рестайлинг 2008-2012 , установка штатных ДХО производится в.

Не дергайте сильно и небрежно, сломаете… Работает переключатель очень четко.

Менять этот свет на «колхоз — ксенон» или еще что-нибудь не стоит. Как промывать инжектор форд фокус 2? Как заменить шрус форд фокус 2 на корпусе шруса и наденем на шрус новый пыльник. Узнать подробнее о том, как снять передний бампер форд фокус 2, можно посмотрев это видео. Такой цвет ламп лучше всего освещает дорогу в туман

Рекомендуем: Как правильно заменить масло в МКПП на Ладе Приора своими руками?

Для того, чтобы включить задние туманки, нужно вытянуть переключатель еще на один щелчок.

Как включать свет на Форд Фокус 2)))))

Задние ПТФ довольно хорошо видны в непогоду

Для включения основного света фар, нужно повернуть переключатель на 2 часа, как это видно на фотографии ниже.

Блок управления внешним освещением форд фокус 2

Из полезных и приятных функций можно выделить несколько, в том числе и парковочные огни или стояночные габариты. Кстати, работает она только на заглушенном двигателе и не работает при включенном зажигании, в целях экономии энергии. Можно вытащить ключ из замка, а огни будут гореть и машина будет видна. Для этого, нужно вдавить переключатель внутрь и повернуть его влево против часовой стрелки.

Может возникнуть вопрос — зачем они? Ведь можно включить аварийку или габариты. Поэтому должна выбираться та резина на форд фокус 2, как выбрать колесные диски? Какие. Промывка форсунок форд фокус 3. Как снять и помыть форсунки на шестнадцати. В отличии от габаритов, эта опция не расходует питания на подсветку номерного знака, приборного щитка и подсветки самого блока управления светом ford focus 2. И по сравнению с аварийкой расходует меньше энергии.

Замечательно работает и регулятор света фар — корректор света. У него 5 положений, которые можно регулировать в зависимости от загруженности автомобиля.

Форд Фокус 2 может осветить хозяину дорогу))) Функция «Проводи меня до дома» тоже работает при заглушенном двигателе и без ключа в замке зажигания. Все картинки на тему: как снять форсунки омывателя форд фокус 2 категории: интерьер на сайте logistic-force.ru. Фильтр в салоне форд фокус 2, как и на других машинах, ставится для очищения воздуха, поступающего с внешней стороны в вентиляционную систему, а оттуда в салон автомобиля, от различного мусора. Как заменить шрус форд фокус 2. Дергаете рычаг переключения света, как будто переключаетесь с ближнего на дальний (рычажок на себя) и фары включают ближний свет на 30 сек, после чего, самостоятельно гаснут.

Как определить, что требуется настройка оптики?

На «Форд-Фокусе 2» требуется в случае недостаточного освещения дорожного полотна в темное время суток. Визуальные признаки сбитой настройки в фаре:

В случае появления перечисленных выше проблем нужно проверить, в какое положение поставлена ручка электрического корректора фар в салоне. При необходимости вернуть регулятор в позицию «0» и убедиться, не устранена ли неисправность. Регулировка фар «Форд-Фокуса 2» (рестайлинг и дорестайлинг) может сбиться случайным нажатием на клавишу регулировки пучка фар из салона. Если настройки корректора верны, то потребуется регулировка механизма фары.

Критерии выбора

Освещение дороги ксеноном и галогенками
Покупая лампочки в фары Форд Фокус 2, 1 или 3, необходимо определиться с видом, который вы хотите использовать:

1. Лампы накаливания. Самый простой и самый дешевый вариант. На сегодняшний день он практически не актуальный.
2. Галогенные лампочки в фары Форд Фокус 3, 1 или 2. В таких устройствах свет излучает нить накаливания, выполненная из вольфрама. Для предотвращения испарения колба элемента заполняется йодом или брома. Как показывает практика, галогенные лампы в фарах Фокус 1 или 2 седан создают довольно эффективное освещение, а при правильной регулировке они не будут слепить водителей встречных авто. Галогенки характеризуются невысоким ресурсом эксплуатации, а также сильным нагревом.
3. Светодиодные устройства для первого, второго или третьего Фокуса на сегодняшний день наиболее популярны. Их можно использовать как в передних, так и в задних фонарях. При необходимости вы сможете подобрать цвет свечения, а также яркость устройства в соответствии со своими предпочтениями. Следует отметить, что диодные источники света для Фокус два потребляют значительно меньше энергии. Из недостатков таких элементов следует выделить высокую цену. Кроме того, для нормальной работы более мощных источников света потребуется дополнительное охлаждение.
4. Газоразрядные лампочки или ксенон на Форд Фокус 2, 1 или 3. На любом авто, в том числе Фокус 3 ксенон не имеет нити накаливания, в данном случае свет излучается специальной электрической дугой под высоким напряжением. По сравнению с галогенками, ксенон на Форд Фокус 3, 1 или 2 будет иметь более высокую степень рассеивания, соответственно, это может привести к сложностям в регулировке. Ресурс эксплуатации таких устройств в среднем составляет 3 года — учтите, что их монтаж допускается только на оптику, где имеется знак D. Также учтите, что если перегорает одна ксеноновая лампа, менять придется обе сразу. Кроме того, для обеспечения нормальной работы ксенона потребуется дополнительно установить блок розжига (автор видео — канал Lelik Bolek).

На что влияет регулировка? Сложно ли настроить оптику самостоятельно?

Правильная настройка светового пучка главным образом влияет на безопасность. От этого параметра зависит дальность обзора не только в темное время суток, но и в дождь, туман, снег. Неправильная регулировка может привести к серьезным последствиям, например, если водитель не заметит сломавшийся автомобиль на трассе или сильно ослепит встречного автовладельца.

Регулировка фар «Форд-Фокуса 2» не потребует много времени. Но нужна определенная подготовка автомобиля перед проведением работ:

• Фары автомобиля должны быть чистые.
• Следует проверить давление в колесах и накачать до параметров, заявленных на стойке авто или обшивке двери.
• Запастись необходимыми инструментами: рулетка, отвертка, звездочка-torx, мелок или маркер.
• Предварительно найти ровную площадку со зданием или стеной.

После несложных приготовлений можно приступать к настройке. Регулировка фар «Форд-Фокуса 2» по времени займет 15-20 минут.

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Как самостоятельно отрегулировать фары?

Для правильной настройки головной оптики нужно выполнить шаги:

• Поставить авто фарами к стене на расстоянии 3 метров.
• Включить ближний свет фар и замерить высоту границы пучка от земли.
• Граница линии света должна быть на 35 миллиметров меньше, чем высота от земли до лампочки автомобиля.
• При замере максимальное значение расстояния центра пучка от обеих фар должно быть равно 1270 миллиметров.
• Для удобства регулировки следует отметить на стене мелком или маркером небольшие линии, на которые должен падать свет.
• Открыть капот. Найти сверху фары регулировочные винты, они сделаны под обычную отвертку или звездочку-torx.
• Винт на боковом краю фары автомобиля отвечает за поворот влево и вправо.
• Винт, расположенный в центре фары, отвечает за наклоны вверх и вниз.
• Настроить с помощью винтов пучок света по заранее отмеченным линиям на стене.

Регулировка фар «Форд-Фокуса 2» не требует много времени и специальных знаний. После проведенных работ следует закрыть капот и проехать по плохо освещенным местам. Убедившись в правильной работе световых приборов, настройку можно считать оконченной.

Регулировка света фар

Измерьте расстояние между землей и центром обеих фар. На стене наносим линию S1 на высоте, равной измеренной;

На 5 см ниже линии S1 прочертите на стене параллельную линию (Е). Это расстояние наклона ближнего света фар;

Определите середину автомобиля и обозначьте линией М. Обозначьте центр автомобиля точкой пересечения линий М и S1;

Измерьте расстояние между центром автомобиля и центральными точками фар. Перенесите этот размер на установочную линию Е (слева и справа) от центра автомобиля и обозначьте эти линии S2. Установочными точками для настройки фар являются точки пересечения линий Е и S2;

Если на вашем автомобиле установлены противотуманные фары, повторяем установку в описанной последовательности;

1 — регулировочный болт по вертикали;

2 — регулировочный болт по горизонтали

Регулировку фар проводите болтами при открытом капоте;

Включите зажигание и ближний свет;

Вращайте болт установки по вертикали, пока граница света и тени ближнего света с правой стороны не пересечется с установочной линией;

Вращайте болт установки по горизонтали, расположенный на внутренней стороне фары, пока излом световой картинки ближнего света точно не попадет на установочную точку (часть рассеянного света до 15% может лежать выше установочной линии);

После такой регулировки ближнего света дальний свет будет соответствовать норме.

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Регулировать самостоятельно или в сервисе

Регулировка фар «Форд-Фокуса 2» в сервисном центре может обойтись в 1000-2000 рублей. Однако проверка стоит намного дешевле — 200-300 рублей. Чтобы сэкономить, можно самостоятельно провести работы по настройке, а в сервисе дополнительно проверить углы головного света на специальном стенде.

Несмотря на простоту, регулировка света головной оптики — это очень важная и ответственная работа, от которой зависит безопасность не только автовладельца, но и других транспортных средств. Именно поэтому после выполнения самостоятельно настройки все-таки нужно заехать на станцию технического обслуживания и сделать экспресс-проверку.

Видимость в ночное время зависит не только и не столько от типа и мощности ламп, установленных в фаре, но в большей степени от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям завода-изготовителя, но при этом фары не освещают дорогу, слепят встречных водителей даже на ближнем свете, необходима регулировка.

Регулировка Фар Форд Фокус Рестайлинг

Фары на любом автомобиле играют важную роль, потому что ночью они освещают дорогу и позволяют безопасно передвигаться, избегать препятствий и просто ориентироваться в окружающей среде. Установленная на Ford Focus 3.2 оптика работала достаточно хорошо, а фары светили хорошо. Однако со временем свет не становится настолько запоминающимся и недостаточным для освещения дороги. Для вас проблема в том, что оптику нужно отрегулировать. Как отрегулировать фару для Ford Focus 4.5? Как это можно сделать без помощи других? И продам, пока не узнаешь подробно, что делать.

Просто имейте в виду, что регулирование света нельзя игнорировать. Другими словами, несколько обстоятельств. Вот и все, он не сможет пройти проверку, так как машина будет признана неисправной. Во-вторых, езда при плохом освещении просто опасна для водителя и других. Если достаточный участок дороги не освещен, водитель может не сразу отреагировать на препятствие. Даже сегодня, если свет не настроен должным образом и ослепляет встречных водителей, это имеет неожиданные последствия.

Конечно, желательно настроить свет для профессионалов, которые могут правильно настроить оптику. Однако миф довольно распространенный процесс, поэтому он будет осуществляться в кустарных условиях. Лучи регулируются с помощью специальных регуляторов, которые изменяют направление светового потока в горизонтальной или вертикальной плоскости.

Настройка освещения включена Фокус второго поколения производится по определенным критериям. Автомобиль должен быть в хорошем состоянии и иметь полный бак. Также водитель и один пассажир должны сесть в машину. Регулятор угла наклона фар должен быть установлен на ноль. Когда остается убедиться, что наш клиент соответствует условиям, мы переходим к настройке освещения.

Как отрегулировать фары Ford Focus 3

Требуется, чтобы фары регулировались с помощью специальных органов управления, расположенных на кузове. Регулировка постепенная. Во-первых, необходимо обеспечить нормальное давление в шинах, поскольку оно влияет на направление световых потоков. Затем мы делаем следующее:

• укладываем машину на ровную поверхность перед стеной вдали от родной земли на 3 метра (если внутри нет пассажира и водителя, нужно положить груз, который будет их весить);
• мы помечаем стену по установленной схеме (вы всегда найдете схему в Интернете), тогда как поперечная ось должна соответствовать нулевой полосе;
• слегка потрясите машину, чтобы подвеска заняла нормальное положение;
• измерить длину сегмента от пола до центра фары;
• включить фары.

Тогда мы специально перейдем к регулированию, и это нужно сделать отдельно для каждой лампы. Второй иногда накрывается тканью. Мы корректируем положение световых лучей с помощью элементов управления на корпусе фары, пока они не будут соответствовать рисунку на стене.

Когда освещение находится в пределах, указанных на схеме, регулировка фар может считаться завершенной. Обратите внимание, что если ближний свет фар отрегулирован правильно, дистанционный свет работает правильно. В рестайлинге Ford Focus 2.4 регулирование аналогично.

Вы должны подвести итог, что регулирование фар является фундаментальным и необходимым действием при рисовании, которое может быть выполнено без помощи других. Правильная конфигурация оптики обеспечивает безопасность дорожного движения в черном цвете. В этом случае фары слабо светят, что приводит к аварийной ситуации и аварии. Своевременные корректировки могут избавить вас от таких проблем.

Как улучшить фары без навесного оборудования

Источник

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Провести правильную диагностику и точно отрегулировать направление светового потока можно только при наличии специального оборудования и имея необходимые навыки.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Это довольно несложная работа, которую можно выполнить самостоятельно. Вряд ли вам понадобится для этого больше 10–15 минут.

Следует учесть, что процесс настройки осуществляется на машине с полным снаряжением, запаской, инструментами и полностью залитым топливным баком.

Итак, рассмотрим весь процесс поэтапно:

Вашему вниманию — схема расположения световых пятен при включенных фарах автомашины.

Схема расположения световых пятен при включенных фарах автомобиля

1. Перед началом работ следует обязательно обеспечить нужное давление воздуха в шинах — это влияет на высоту фонарей над покрытием дороги.
2. Ставим автомашину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. Кладём на водительское место груз, масса которого составляет около 75 килограммов. Рисуем на стене разметку аналогично приведённой на схеме. Поперечная ось симметрии должна быть на нулевой линии экрана. Далее необходимо покачать машину, чтобы пружины подвесок нашли своё положение.
3. Проводим измерения расстояния от центра фар до поверхности пола. Оно соответствует величине h на стене.
4. Устанавливаем на приборной доске регулятор электрокорректора в нулевое положение.
5. Включаем фонари ближнего света.
6. Регулировка выполняется для каждого фонаря отдельно. Другой в это время можно закрыть чистой материей. Винты для настройки находятся сверху блока фары — они шестигранные. Один из них отвечает за горизонтальную настройку, другой — за вертикальную.
7. Настраиваем до тех пор, пока световые пучки на стене не станут полностью отвечать нанесённой схеме.
8. Фонари можно считать настроенными, если верхние края левых областей световых пятен совпали с чертой 4, а вертикальные полосы 1 и 2 идут через точки Е1 и Е2 пересечения горизонтальных и наклонённых областей пучков света.

При правильно отрегулированных фарах ближнего света фонари дальнего света также будут работать в нужном режиме.

Как Включить Противотуманки На Форд Фокус 2

Приборная панель и органы управления Ford Focus Focus 2

Описание и расположение индикаторов и датчиков на панели приборов и органов управления в Ford Focus II

Панель приборов Ford Focus II

1.7. Панель приборов и управления для Ford Focus II

Панель приборов Ford Focus II содержит следующие элементы управления и аксессуары (см. Рисунок 1.7).

1. Внешний выключатель света. Поверните рычаг, чтобы выбрать одно из следующих положений:

0. внешнее освещение выключено;

Г. включено боковое освещение;

Рис. Панель инструментов Ford Focus II

Заметка Когда диммер включается в комбинации приборов, загорается индикатор 3 (см. Рисунок 1.8).

Заметка Когда фары дальнего света включены в комбинации приборов, загорается индикатор 13 (см. Рисунок 1.8).

Автоматические фары AUTO, в зависимости от освещения (на автомобилях с автоматической системой ближнего света);

Примечания Чтобы автоматический режим ближнего света работал, зажигание должно быть включено (ключ зажигания должен быть в положении «II»). В режиме AUTO фары дальнего света могут быть включены только при включении света. В режиме AUTO противотуманные фары и фонарик не включаются. Чтобы включить их, включите переключатель.

Заметка Когда задний противотуманный фонарь включен, контрольная лампа 17 загорается в комбинации приборов (см. Рис. 1.8).

Чтобы включить противотуманные фары, поверните рычаг селектора в положение и потяните его в два положения.

Заметка Когда противотуманные фары включены в комбинации приборов, загорается контрольная лампа 26 (см. Рисунок 1.8).

2. Регулятор фар дальнего света Ford Focus II. Вращение ручки управления, в зависимости от нагрузки на автомобиль, изменяет угол наклона света фар, так что водители встречных транспортных средств ослепляют. Совмещение метки на регулировочной ручке и цифры на шкале обеспечивают соответствующую регулировку положения фар в следующих вариантах загрузки автомобиля: 0. Один водитель, водитель и пассажир на переднем сиденье; 1. все места заняты; 2. один драйвер и загрузка в багажник; 3. все места заняты и груз находится в багажнике; 4. все места заняты, груз в багажнике, машина работает с прицепом.

Заметка При управлении автомобилем Ford Focus II с прицепом может потребоваться переместить контроллер электрического регулятора на одну позицию больше (например, заменить позицию 2 в позиции 3).

3. Рычаг наружного освещения и указатели поворота. Рычаг переключателя может занимать следующие положения:

I. поворотные индикаторы (фиксированное положение); II. левые указатели поворота включены (фиксированное положение). Когда рычаг перемещается в положение «I» или «II» клавиатуры, в комбинации приборов загорается индикатор 10 или 6 (см. Рисунок 1.8). Когда рулевое колесо возвращается в прямое положение, рычаг автоматически возвращается в исходное положение. Если вы меняете гусеницу на поворотник, просто нажмите рычаг в направлении «I» или «II» до момента заметного сопротивления, не блокируя рычаг, и отпустите. В этом случае указатели поворота будут мигать три раза. Чтобы переключиться между ближним и дальним светом (переключатель внешнего освещения 1, показанный на рисунке 1.7, должен быть в положении), сдвиньте рычаг селектора в рулевое колесо в двух положениях и отпустите его.

Заметка Когда дальний свет включается в комбинации приборов, загорается индикатор 13 (см. Рисунок 1.8).

Чтобы подать сигнал ближнего света, переместите рычаг селектора в одно положение на рулевом колесе (переключатель наружного освещения 1, показанный на рисунке 1.7, должен быть в положении) и отпустите.
