Замена корпуса дроссельной заслонки

Так как корпус заслонки в процессе работы сильно нагревается, все операции по замене данного элемента следует выполнять на «холодном двигателе». Прежде всего, необходимо отсоединить колодку питания датчика положения дроссельной заслонки и колодку регулятора холостого хода.

Затем следует снять центральный шланг вентиляции картера, а также шланг привода и отвода охлаждающей жидкости. На следующем этапе необходимо ослабить хомуты и снять широкий патрубок отвода воздуха и шланг подвода топливных паров. После того, как все элементы успешно демонтированы, отворачиваем гайки крепления к ресиверу и непосредственно снимаем сам корпус дроссельной заслонки.

Замена дроссельной заслонки lada 2107 (ваз 2107)

Ремонтные работы по замене корпуса дроссельной заслонки ваз 2107 на ижекторном двигателе необходимо проводить на холодном двигателе, так как корпус заслонки достаточно сильно нагревается и его неудобно снимать. Обычно снятие и замену корпуса производят для замены уплотнительной прокладки, замены регулятора холостого хода или для замены самого корпуса в случае его механических повреждений. Перед тем, как приступить к ремонту, необходимо обесточить автомобиль, отсоединив минусовую клемму аккумуляторной батареи.

Порядок выполнения ремонта выглядит следующим образом:

• В первую очередь необходимо отсоединить все колодки с проводами, а именно колодку питания датчика положения дроссельной заслонки, колодку с проводами регулятора холостого хода. Далее необходимо отсоединить от сектора привода дроссельной заслонки трос (см. Замена троса дроссельной заслонки ваз 2107).

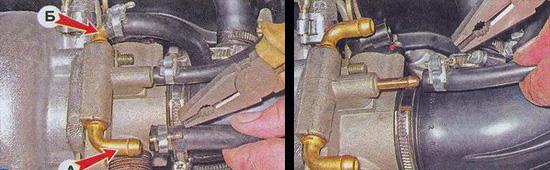

• На следующем этапе необходимо снять со штуцеров шланги подвода и отвода охлаждающей жидкости, а так же центральный шланг вентиляции картера двигателя. Ослабьте отверткой хомуты их крепления и снимите. Сняв шланги, с них немного вытечет охлаждающая жидкость, поэтому уберите их повозможности немного в сторону, чтобы не намочить колодки с проводами и другие элементы электрической системы.

• Таким же способом, ослабив хомуты крепления снимаем широкий патрубок подвода воздуха к корпусу дроссельной заслонки и небольшого диаметра шланг подвода паров топлива.

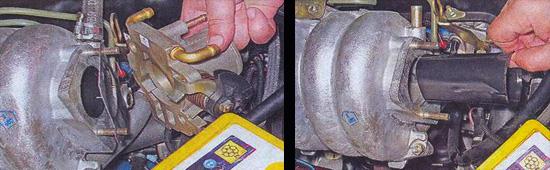

• Теперь, когда все патрубки сняты, снимаем сам корпус. Торцовым ключом на тринадцать отверните две гайки его крепления к ресиверу и снимите корпус, так же снимите уплотнительную прокладу, расположенную между корпусом ресивера и корпусом дроссельной заслонки.

На этом ремонтные работы по снятию корпуса дроссельной заслонки ваз 2107 завершены. Произведите необходимый ремонт и установите все снятые детали в обратном порядке. Так же перед сборкой проверьте состояние пластмассовой втулки, расположенной в корпусе ресивера и предназначенной для конфигурации потока воздуха в нем. После сборки всех элементов, проверьте уровень охлаждающей жидкости в бачке и если требуется долейте.

Как известно, подача воздуха в двигатель автомобиля контролируется с помощью акселератора (педали газа). Акселератор в свою очередь непосредственно связан с дросселем. Таким образом, с помощью педали газа осуществляется регулировка частоты, с которой срабатывает дроссельная заслонка ВАЗ 2107.

• Как почистить дроссельную заслонку на Ваз 2107 инжектор?
• Промывка дроссельной заслонки
• Замена корпуса дроссельной заслонки
• Установка дроссельной заслонки на инжекторный двигатель

Именно дроссельная заслонка ВАЗ 2107 инжектор является тем элементом, который испытывает наибольшую нагрузку. Ведь за годы езды на автомобиле, на педаль газа нажимают практически несчётное количество раз! По причине того, что она так часто участвует в работе двигателя, ее необходимо периодически регулировать, а также проводить ряд профилактических мер.

Если вы заметили падение мощности двигателя, либо ваш автомобиль значительно увеличил потребление топлива, причиной тому может быть засорение дроссельного узла. Для того чтобы исправить ситуацию, его необходимо почистить или промыть. Как правило, чистка производится с помощью специальных аэрозольных средств. Процедуру чистки следует повторить дважды, причём делать это необходимо исключительно мягкими щётками.

Для промывки дроссельной заслонки ВАЗ 2107 применяют заранее подготовленным очистителем. Кроме самой заслонки, нужно обязательно промыть все доступные каналы, а особенно — канал принудительной вентиляции картера. В большинстве случаев, данный элемент засоряется больше остальных. Затем следует отвернуть датчик холостого хода и произвести промывку внутренних каналов.

Так как корпус заслонки в процессе работы сильно нагревается, все операции по замене данного элемента следует выполнять на «холодном двигателе». Прежде всего, необходимо отсоединить колодку питания датчика положения дроссельной заслонки и колодку регулятора холостого хода.

Чтобы установить дроссельную заслонку ВАЗ 2107 на место необходимо произвести ряд следующих действий:

2. Далее следует закрутить крышку расширительного бачка.

4. В завершении установки дроссельной заслонки устанавливаем декоративную пластиковую накладку, прикрывающую верхнюю часть движка.

Замена датчика положения дроссельной заслонки должна производиться тогда ,когда вы полностью уверенны в его неисправности, так как прибор этот не дешевый. Поэтому в данной статье мы опишем процесс проверки и замены датчика положения дроссельной заслонки на примере автомобиля ВАЗ 2107.

1. Подготавливаем мультиметр.

4. «Минус» вольтметра подсоединяем к «массе» двигателя.

Напряжение должно быть около 5 В. Если оно меньше, то либо неисправна цепь питания, либо неисправен блок управления двигателем.

7. Два винта крепления датчика к корпусу дроссельной заслонки отворачиваем крестообразной отверткой.

8. Датчик положения дроссельной заслонки снимаем с оси заслонки. Снимаем поролоновое кольцо уплотнения.

9. Новый датчик ставим в обратном порядке, при этом следим, чтобы заслонка была закрыта. Датчик ориентируем так, чтобы сегментный выступ оси заслонки заходил в паз датчика.

Источники

Установка дроссельной заслонки на инжекторный двигатель

Чтобы установить дроссельную заслонку ВАЗ 2107 на место необходимо произвести ряд следующих действий:

1. Закрепить трос привода заслонки, затем поставить на место шланги подогрева и закрутить все хомуты.

2. Далее следует закрутить крышку расширительного бачка.

3. Следующим этапом действий является установка системы принудительной вентиляции.

4. В завершении установки дроссельной заслонки устанавливаем декоративную пластиковую накладку, прикрывающую верхнюю часть движка.

Устранение неисправностей в топливной системе лада 2107 своими руками, Инструкции по ремонту системы питания лада 2105, дефектовка и осмотр элементов питания ваз 2104, ваз 2105, ваз 2107. Обслуживание двигателя лада 2104. Инструкции по ремонту двигателя и систем: питания, охлаждения и смазки лада 2105. Осмотр и ремонт коленвала и распределительного вала, поршневой группы лада 2107. Инструкции по разборке и сборке головки и блока цилиндров.

Регулировка положений дроссельных заслонок карбюратора: а — частичное открытие дроссельной заслонки первой камеры; б — полное открытие дроссельных заслонок; 1 — рычаг на оси дроссельной заслонки второй камеры; 2 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 3 — рычаг, жестко связанный с осью дроссельной заслонки первой камеры; 4 — рычаг привода заслонок; 5 — дроссельная заслонка первой камеры; 6 — дроссельная заслонка второй камеры

Положение дроссельных заслонок. Частичное открытие дроссельной заслонки ваз 2104, ваз 2105, ваз 2107 первой камеры, при котором верхний усик рычага 3 соприкасается с рычагом 2, должно быть 6±0,25 мм. Этот размер можно отрегулировать подгибанием верхнего усика рычага 3. Полное открытие дроссельных заслонок проверяется поворотом рычагов их привода в положение до упора. Величина максимального открытия дроссельной заслонки ваз 2104 первой камеры (13±0,1 мм) регулируется подгибанием нижнего усика рычага 3. Величина максимального открытия дроссельной заслонки второй камеры (17±0,1 мм) регулируется заворачиванием или отворачиванием штока пневмопривода.

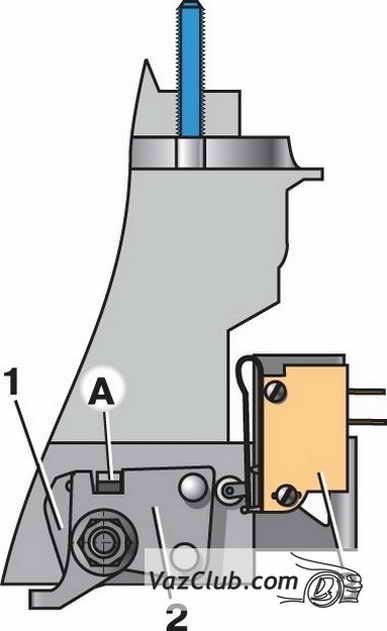

Регулировка положения микропереключателя карбюратора ваз 2105: 1 — рычаг, закрепленный на оси дроссельной заслонки первой камеры; 2 — рычаг привода дроссельных заслонок; 3 — микропереключатель; А — усик рычага 1

Положение микропереключателя. Микропереключатель 3 должен выключаться при повороте рычага 2 по часовой стрелке до упора. При повороте рычага 2 из исходного положения против часовой стрелки до упора в усик А рычага 1, микропереключатель должен включаться. Для регулировки момента включения и выключения микропереключателя ослабьте винты его крепления к кронштейну и поверните микропереключатель относительно верхнего винта в требуемое положение. Затем затяните винты крепления.

Регулировка привода пускового устройства карбюратора лада классика: 1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки.

Пусковое устройство. При повороте рычага 1 против часовой стрелки до упора, воздушная заслонка должна быть полностью закрыта. Причем в этом положении рычага конец тяги 3 должен находиться в конце паза штока 4 пускового устройства, но при этом не передвигать шток. Это требование выполняется подгибанием тяги 3. При полностью закрытой воздушной заслонке, дроссельная заслонка ваз 2107 первой камеры должна быть приоткрыта на 0,9–1,0 мм (зазор С — расстояние между заслонкой и стенкой камеры в месте переходных отверстий системы холостого хода). Этот зазор регулируется подгибанием тяги 7. Полностью закрытая воздушная заслонка ваз 2104, ваз 2105, ваз 2107 должна открываться на 5,5±0,25 мм (зазор В) штоком пускового устройства при перемещении его вручную вправо до упора. Эта величина регулируется винтом 5. Подача топлива ускорительным насосом проверяется за десять полных ходов (поворотов) рычага 4 привода дроссельных заслонок ваз 2104, ваз 2105, ваз 2107. Топливо, вышедшее из распылителя насоса за эти десять ходов, собирается в мензурку. Объем его должен быть 5,25–8,75 см3. Перед началом проверки сделайте десять пробных ходов рычагом 3 для заполнения каналов ускорительного насоса. Герметичность игольчатого клапана проверяется на стенде, который обеспечивает подачу топлива к карбюратору под давлением 30 КПа (3 м вод. ст.). После установки уровня топлива в контрольной пробирке стенда падение его не допускается в течение 10–15 с. Если уровень топлива в пробирке понижается, то это указывает на утечку топлива через игольчатый клапан.
