Маховик в трансмиссии ВАЗ 2109

Маховик ВАЗ 2109 является частью трансмиссии этого автомобиля. Он расположен между двигателем и сцеплением. Этот агрегат является выходной точкой двигателя внутреннего сгорания (ДВС) и входной точкой привода авто, соединяется с ведущим валом коробки переключения передач (КПП). В машине маховик выполняет три функции:

1. Повышает равномерность вращения коленчатого вала двигателя, сглаживает колебания величины крутящего момента, передаваемого с поршней камер сгорания через кривошипно-шатунный механизм на коленчатый вал ДВС. Дело в том, что при каждом обороте коленчатого вала происходит два взрывообразных акта сгорания топливо-воздушной смеси в цилиндрах автомобиля, и если бы не маховик, коленвал бы сильно дёргался дважды за каждый свой оборот. Маховик сглаживает эти пульсации, накапливая и отдавая кинетическую энергию вращательного движения.
2. Обеспечивает передачу крутящего момента от двигателя к коробке. Этот агрегат является первичным, ведущим диском механизма сцепления. При отпущенной педали сцепления ведомый диск прижимается к маховику, обеспечивает вращение выходного вала КПП и приводит во вращение ведущие передние колёса ВАЗ 2109.
3. При запуске автомобиля маховик обеспечивает передачу крутящего момента от стартёра на коленвал двигателя. При повороте ключа зажигания в положение «стартёр» происходит зацепление шестерёнки стартёра с зубьями венца — таким образом раскручиваются маховик и коленвал. В цилиндры подаётся искра зажигания и двигатель запускается. Ключ зажигания возвращается в положение «зажигание» и шестерёнка стартёра выходит из зацепления с венцом.

С точки зрения эксплуатации именно венец является самым уязвимым местом. Наиболее распространённая поломка — износ его зубьев. Если износ достигает критического уровня, шестерёнка стартёра не входит в зацепление с венцом и запуск двигателя от аккумулятора становится невозможен. Приходится заводиться с толчка.

ВАЗ 2109 | Снятие, проверка состояния и установка маховика

Снятие, проверка состояния и установка маховика
Общая информация
Маховик отлит из чугуна и обеспечивает равномерность работы двигателя. Кроме того, маховик служит опорой сцепления. По периметру образующей поверхности маховика установлен зубчатый венец, в зацепление с которым вводится приводная шестерня стартера при запуске двигателя.

Зубчатый венец выполнен из стали и закален током высокой частоты. Венец напрессовывается на тело маховика после предварительного разогрева до температуры 180 ÷ 200°С.

Фрикционная поверхность маховика, сопрягаемая с диском сцепления подвергнута очень тщательной механической обработке.

Маховик крепится к фланцу коленчатого вала при помощи четырех болтов М10х1, которые контрятся специальной шайбой, общей для всех четырех болтов.

Все маховики балансируются статически (допустимый дисбаланс оставляет не более 0.1 Нм). После посадки на коленчатый вал производится динамическая балансировка маховика в сборе.

Во время эксплуатации автомобиля износу подвергается задняя поверхность маховика, взаимодействующая с диском сцепления, а также его зубчатый венец. Ремонт задней поверхности маховика состоит в ее перешлифовке на специальном шлифовальном станке с соблюдением необходимых допусков. Что касается венца, то при выявлении признаков значительного износа зубьев или их повреждении, он подлежит замене.

Изношенный венец снимается с маховика при помощи пресса. Альтернативно, в основании венца просверливается одно или несколько отверстий диаметром 12 ÷ 13 мм так, чтобы венец треснул. Постарайтесь не повредить собственно маховик.

Новый венец перед установкой следует разогреть в электропечи до температуры 180 ÷ 200°С. горячий венец укладывается на плоскую поверхность, затем в него запрессовывается маховик, который предварительно лучше охладить.

При снятии маховика с коленчатого вала следует помнить, он подвергнут динамической балансировке, а потому должен устанавливаться при сборке строго в прежнее положение — нанесите посадочные метки.

СНЯТИЕ

ПРОВЕРКА

Демонтаж элементов трансмиссии

Ремонт и замена маховика ВАЗ 2109 являются процедурами средней сложности и могут быть выполнены своими силами при наличии определённого опыта. Кроме того, понадобится мастерская со смотровой ямой, стандартный набор слесарных инструментов, газовая горелка для прогрева венца при его установке, динамометрический ключ для тарированной по усилиям затяжки болтов.

Как снять маховик с минимальными усилиями? Конструкция коробки передач и сцепления ВАЗ 2109 позволяет при их демонтаже обойтись без слива масла и разборки КПП. Для снятия трансмиссии проделайте следующие операции:

1. Снимите оба продольных рычага (их часто называют саблями), демонтируйте стартёр.
2. Отсоедините обе опоры коробки и кулису. Не забудьте отсоединить контакты датчика заднего хода.
3. Снимите отсоединённую от двигателя КПП. Откроется доступ к маховику. Перед демонтажом тщательно промаркируйте его текущее положение по отношению к коленчатому валу.
4. Отвинчивая болты крепления маховика, желательно попросить кого-нибудь придержать его, чтобы избежать выпадения. Будьте осторожны, он весит около шести килограммов.

Принцип работы автомобильного сцепления

В картере из алюминия (17), находится однодисковое сцепление с нажимной пружиной диафрагменного типа. Алюминиевый картер крепится к блоку двигателя тремя болтами и 1-ой шпилькой, и это объединяется с коробкой переключения передач. Кожух сцепления (10) соединяется шестью болтами с маховиком (номер 13). Кожух имеет три отверстия, в которые входят штифты маховика при установке. Кожух (10) соединяется ведущим диском (12) с помощью трёх упругих стальных пластин. Этот узел рекомендуется менять в полном сборе, так как он балансируется на стенде.

Эта замена требуется при уменьшении усилия на педали при выключении сцепления (это говорит о просадке пружины или большой износ поверхности ведущего диска), а также при износе более 0,8 мм лепестков нажимной пружины (18). На шлицах первичного вала (15) коробки переключения передач установлен ведомый диск (14) в сборе с пружинно-фрикционным демпфером крутильных колебаний. Замена требуется если: от заклёпок до накладок меньше 0,2 мм, задирах, растрескивании, неравномерном износе, биение диска в зоне накладок больше чем 0,5 мм. Читайте подробнее статьи про ремонт сцепления и как снять маховик.

Монтаж элементов трансмиссии

Установка агрегатов на автомобиль проводится в порядке, обратном демонтажу. Маховик с новым венцом поместите на его штатное место на коленвал, используя нанесённые при разборке агрегата метки. Закрепите его монтажными болтами. Затяжку болтов рекомендуется выполнять динамометрическим ключом. Усилие затяжки должно составлять примерно 75 Нм. Схема затяжки — в шахматном порядке, это позволит избежать перекосов.

Установив отремонтированный агрегат, верните на место сцепление. Отцентрируйте ведомый диск. Установите остальные элементы трансмиссии. Если вы используете подъёмник, учтите, что затяжку креплений стабилизатора и поперечного рычага необходимо проводить после опускания автомобиля на землю. Эти элементы конструкции следует фиксировать под рабочей нагрузкой. Установите стартёр, подключите датчик заднего хода.

Всё готово — в путь с надеждой, что ваш ветеран не подведёт вас на дороге. Старайтесь не слишком нагружать уже довольно пожилой автомобиль. Помните, что последняя «девятка» сошла с конвейера АвтоВАЗа полтора десятка лет назад.

Не поддавайтесь искушению использовать тюнинговые примочки, такие как облегчённый маховик на ВАЗ 2109. Возросшими вибронагрузками он разнесёт вам двигатель и трансмиссию. С машиной такого возраста экспериментировать не стоит.

Производитель: Россия. Артикул: 12859.

Применяется для фиксации шкивов (шестерен) при замене ремня (цепи) ГРМ. Так же подходит для фиксации шкивов (шестерен) распредвала и топливного насоса.

снятие, установка и дефектовка маховика на автомобилях ваз 2108, ваз 2109, ваз 21099

Предварительно снимите с автомобиля ваз 2108, ваз 2109, ваз 21099 коробку передач и сцепление (см. разд. 5 «Трансмиссия»).

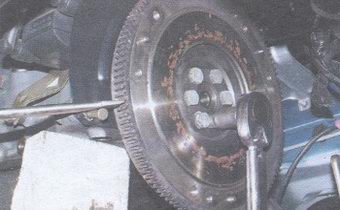

1. Отверните шесть болтов крепления маховика. При этом с помощью отвертки удерживайте маховик от проворачивания, ввернув предварительно один из болтов крепления коробки передач.

2. Вместе с последним болтом, придерживая маховик, снимите стопорную пластину болтов.

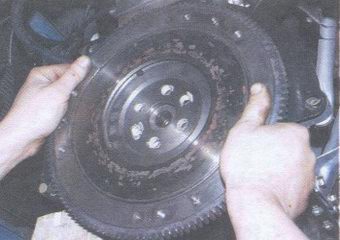

3. Снимите маховик с фланца коленвала.

4. Проверьте состояние зубьев обода маховика и в случае их повреждения замените маховик.

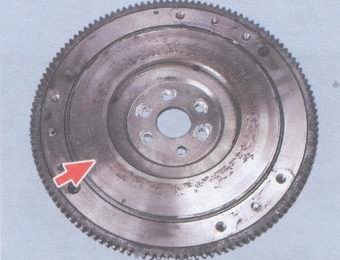

5. Замените или отремонтируйте маховик, если на поверхностях прилегания ведомого диска сцепления или…

6.… фланца коленвала обнаружены риски и задиры. Проверить и отремонтировать маховик можно в мастерской, имеющей специальное оборудование. Неплоскостность поверхности 3 (рис. 4.4) прилегания ведомого диска сцепления не должна превышать 0,06 мм. Непараллельность поверхностей прилегания ведомого диска сцепления и поверхности 2 для крепления сцепления не должна превышать 0,1 мм. Биение маховика на поверхностях 3 и 1 не должно превышать 0,1 мм. Для удаления глубоких рисок и задиров поверхность 3 маховика можно проточить, при этом слой снимаемого металла не должен превышать 1 мм. Одновременно с поверхностью 3 необходимо проточить поверхность 2, выдерживая размер между ними (0,5+0,1) мм. При проточке выдержите параллельность поверхностей 3 и 1.

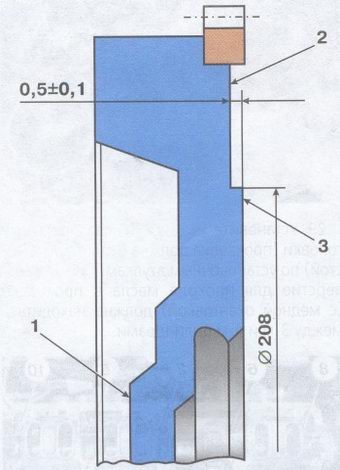

Рис. 4.4. Маховик ваз 2108, ваз 2109, ваз 21099 1 — поверхность, прилегающая к фланцу коленвала; 2 — место проверки поверхности для крепления сцепления; 3 — место проверки биения опорной поверхности ведомого диска сцепления ПРИМЕЧАНИЕ Перед установкой маховика на автомобиль ваз 2108, ваз 2109, ваз 21099 нанесите на резьбу болтов его крепления герметик, предварительно обезжирив болты и резьбовые отверстия под них.

Установите маховик на автомобиль ваз 2108, ваз 2109, ваз 21099 в порядке, обратном снятию, совместив отверстия на маховике и фланце коленвала (они расположены асимметрично).

Источник: tuningtaza.ru

Замена венца маховика ВАЗ 2109 своими руками

1. Я решил немного схитрить и снять трансмиссию более удобным и простым способом — не сливая масло и не отключая приводы. Для этого нужно полностью снять оба продольных рычага, которые чаще называют «саблями».
2. Далее, снимите стартер и отсоедините кулису, обе опоры КПП и провода массы датчика заднего хода.
3. Когда сняты рычаги, поперечного хода стоек достаточно для того чтобы отсоединить коробку от двигателя.
4. Поставьте снятую КПП на пол, теперь у вас должен образоваться полный доступ к маховику и сцеплению.
5. Чтобы открутить болты маховика нужно хорошо зафиксировать сам маховик. Для этого существует специальный фиксатор, если вы не имеете такового можно изготовить что-нибудь похожее. Я для себя изготовил самодельный аналог из направляющей, которая была взята из серверной стойки, в ней были проделаны отверстия. После, направляющая была прикручена к маховику при помощи болтов крепления корзины. За это импровизированное приспособление удерживайте маховик от проворачивания.

1. Прежде чем снять маховик обязательно пометьте взаимное расположение маховика и коленвала.
2. Сбейте старый венец, используя выколотку и молоток.
3. Замена венца маховика ВАЗ 2109 производится следующим образом. Возьмите новый венец маховика и разогрейте. Я лично для этого использовал бумагу, ею обвернул маховик и поджег.
4. После того как он достаточно разогрелся, аккуратно оденьте венец на маховик, внутренней фаской к маховику. Слегка постукивая по нему, посадите его на место. На все про все уходит не более 20 минут.

1. Сборка ничем не отличается от разборки, единственное — она производится в обратном порядке. Затяжка болтов маховика должна быть с моментом 62 — 89 Н*м. Болты корзины затягиваются с моментом — 19 — 31 Н*м. Во избежание перекоса затяжка болтов происходит в шахматном порядке.

1. Чтобы отцентрировать ведомый диск используйте удлинитель на 1/4, с подмотанным слоем изоленты до диаметра 15 мм и 20 мм.
2. Затяжка крепежных болтов стабилизатора и поперечного рычага производится после опускания машины на землю, то есть под нагрузкой.

На этом у меня все, замена венца маховика ВАЗ 2109 завершена, двигатель и новый венец маховика — готовы к эксплуатации.

Процесс замены, своими руками

Если все же у вас есть большая потребность в замене венца маховика своими руками, возможно, вам поможет моя инструкция.

Для начала давайте определим сложности, будем считать, что маховик уже снят:

1) Венец сидит прочно, просто снять его не получится, нужно нагревать и затем сбивать.

2) Новый венец важно посадить ровно — также, как крепился старый. Его также нагреваем, чтобы одеть, но главное не перекалить.

НУ что давайте приступим.

Сбиваем

Для начала нам нужно нагреть маховик, и после сбить с него испорченный венец. Конечно, многие не запариваются и просто «бьют на холодную», однако не на всех моделях он может сойти, я имею ввиду что если на ВАЗ сходит, то на иномарке может застопориться. Поэтому самый простой способ, положить маховик в духовку, нагреть его до 200 – 250 градусов. Лежать он там будет примерно 20 — 30 минут.

После этого берем мягкое зубило, желательно из меди или латуни и при помощи молотка удаляем венец, просто сбиваем его вниз (а если честно, то нагретый может сняться от руки). Если говорить про ВАЗ — то у него на одной стороне бортик, нужно бить от него. Если все сделали правильно, то он слетит за несколько ударов молотком.

Натягиваем

Тут уже посложнее — новый венец просто забить (на холодную) не получится, вы его расколете или повредите. Нужно в ОБЯЗАТЕЛЬНОМ порядке нагреть! Главное не перегреть, ведь можно изменить металл если раскалить его до красна, тем самым прочность упадет.

Мой вам совет — опять кладем в духовку и нагреваем (250 градусов), можно положить на одну-две электрические плитки, только вот воздействовать прямым огнем я вам не советую.

Из курса физики мы знаем — если нагреть металл он расширяется, а эта деталь сделана так, что при подогреве она изменит размеры, после просто и легко сядет на свое законное место. Часто даже забивать молотком не нужно. Главное посадить до стопорящего бортика!

После того как металл остынет, он прочно сядет на диск маховика (не стащишь). Вот и вся замена.

Советы по при замене маховика на ВАЗ 2109

Автомобили ВАЗ не зря считаются долгожителями на отечественных дорогах. И то сказать – они используются как «народные» уже несколько десятилетий, и многие экземпляры в действительности стали настоящими техническими раритетами. Однако многолетнее (или многодесятилетнее) использование любого механизма требует внимательного к нему подхода, грамотного технического сопровождения, ремонта и замены запчастей. Причём очевидно, что замена узлов целиком обойдётся дороже, чем замена отдельных элементов. Так, например, если в ходе работы двигателя стали слышны посторонние стуки, скрипы и другие призвуки, следует провести диагностику автомобиля, чтобы выяснить причину. И, вполне возможно, устранить её собственноручно.
