Характеристика

Итак, что это за механизм? Вакуумный усилитель – это деталь, что применяется в тормозной системе автомобиля. Главная ее задача – обеспечить дополнительное усилие на педаль тормоза при нажатии последней. Таким образом, увеличивается эффективность работы системы и уменьшается усталость водителя.

Если говорить о конструкции, данный элемент состоит из корпуса, толкателя, диафрагмы, стелящего клапана, штока поршня ГТЦ и возвратной пружины. Алгоритм действия механизма основывается на разности давлений в атмосферной и вакуумной камере. Современные усилители способны увеличить энергию нажатия на педаль в четыре-пять раз. Есть и более мощные модели. Но в их конструкции стоит отметить большее число камер и диаметр диафрагмы.

Как работает вакуумный усилитель тормозов (принцип работы)

p, blockquote 6,0,0,0,0 —>

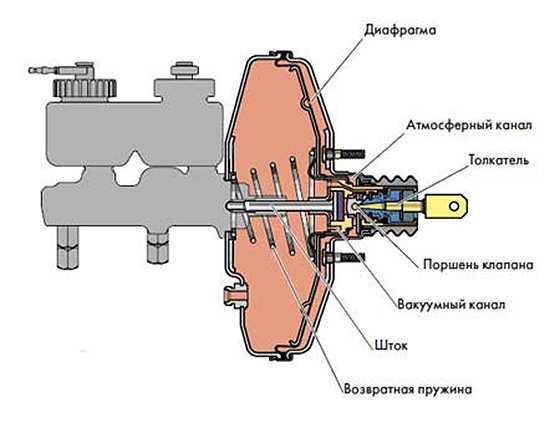

ВУТ обычно представляет собой цилиндрический блок, внутреннее пространство которого разделено на две камеры с диафрагмой, которая может перемещаться. Со стороны главного тормозного цилиндра, конструктивно объединенного с ВУТ, находится вакуумная камера, со стороны педали тормоза – атмосферная.

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Диафрагма в вакуумной камере соединена с приводящим штоком тормозного цилиндра. Обратный клапан вакуумной камеры, соединен с помощью шланга с источником разряжения.

p, blockquote 9,0,0,0,0 —>

Следящий клапан, находящийся в атмосферной камере, механически соединен толкателем с тормозной педалью. Посредством этого клапана атмосферная камера сообщается с вакуумной камерой через вакуумный канал, либо атмосферой через атмосферный канал.

p, blockquote 10,0,1,0,0 —> adsp-pro-1 —>

В качестве «поставщика» вакуума в бензиновых двигателях используют разряжение, создаваемое после дроссельной заслонки в области впускного коллектора.

p, blockquote 11,0,0,0,0 —>

В дизельных двигателях такого разряжения обычно недостаточно для нормальной работы вакуумного усилителя тормозов. В этом случае устанавливают дополнительный вакуумный насос, механически соединенный с вращающимся коленвалом либо распредвалом. На некоторые автомобили с бензиновыми двигателями также устанавливается вакуумный насос.

p, blockquote 12,0,0,0,0 —>

В основе принципа работы вакуумного усилителя лежит разность величин давлений в камерах, которые разделяются диафрагмой. При отжатой педали атмосферная и вакуумная камеры ВУТ связаны вакуумным каналом. Таким образом, в них устанавливается одинаковое давление. Шток главного цилиндра остается на месте.

p, blockquote 13,0,0,0,0 —>

Во время торможения следящий клапан перекрывает вакуумный канал и одновременно открывает атмосферный. Диафрагма, испытывая различные давления атмосфера-вакуум, начинает перемещаться в направление главного тормозного цилиндра. Усилие, создаваемое штоком цилиндра, в несколько раз больше усилия, создаваемого водительской ногой на тормозную педаль. В этом заключается эффект вакуумного усиления торможения.

p, blockquote 14,0,0,0,0 —>

Если педаль тормоза прекращает движение, диафрагма также остается на месте, фиксируя текущее усилие. При отпускании педали возвратный клапан вновь открывает вакуумный канал. Возврат штока в главном тормозном цилиндре обеспечивается действием возвратной пружины.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Вакуумный усилитель тормозов, исходя из своего принципа действия, имеет неприятную особенность эксплуатации: эффективность усиления напрямую зависит от атмосферного давления. Чем ниже атмосферное давление, тем меньше степень его превышения над давлением в вакуумной камере, меньше коэффициент усиления.

О неисправностях

Главный фактор неисправности «вакуумника» — это неспособность создания вакуума в камере. Он может вырабатываться не полностью или вовсе отсутствовать в системе. зачастую источником проблемы является потеря герметичности шланга, который соединяет двигатель с усилителем.

Но также поломки возможны из-за потери эластичности клапана или же повреждения рабочей поверхности диафрагмы. В любом случае перед заменой вакуумного усилителя тормозов, его нужно проверить. Сделать это можно самостоятельно.

практическое руководство

Снятие вакуумного усилителя тормозов:

1. Подготавливаем автомобиль к выполнению работы.

2. Отсоединяем колодку жгута проводов от датчика недостаточного уровня тормозной жидкости.

3. Ключом на 13 мм отворачиваем две гайки крепления главного тормозного цилиндра к корпусу вакуумного усилителя.

4. Аккуратно, не изгибая сильно трубки, отводим цилиндр вперед и снимаем его со шпилек вакуумного усилителя.

5. Снимаем вакуумный шланг со штуцера обратного клапана.

6. Ключом на 13 мм отворачиваем гайку верхнего крепления вакуумного усилителя.

7. Снимаем выключатель сигналов торможения .

8. Под панелью приборов снимаем пружинный фиксатор с пальца штока вакуумного усилителя.

9. Извлекаем палец штока.

10. Торцовым ключом на 13 мм отворачиваем гайку нижнего крепления вакуумного усилителя.

11. Снимаем вакуумный усилитель.

Установка вакуумного усилителя:

1. Устанавливаем усилитель и все снятые детали в обратной последовательности.

2. Проверяем работу вакуумного усилителя.

Добавить комментарий Отменить ответ

Для отправки комментария вы должны авторизоваться.

Как проверить вакуумный усилитель тормозов?

Сделать это можно несколькими способами. Так, необходимо запустить мотор и спустя минимум 10 секунд его работы заглушить. Далее следует нажать на педаль тормоза. На выключенном двигателе она выжмется в полной мере, до упора. Так как в системе есть оставшийся вакуум, он притянет диафрагму и увеличит усилие. При втором и третьем нажатии уже придется прикладывать больше усилий. Ход педали станет меньше. Но если она твердая уже на первом нажатии, значит, клапан вакуумного усилителя тормозов не справляется со своей работой. Дополнительное усилие в системе не реализуется.

После выполненных операций можно проделать еще одну. Мотор должен быть выключен. Далее нажимаем на педаль тормоза. Если этот способ делается первым, нужно несколько раз нажать на педаль. Нам важно полностью освободить систему от вакуума. Затем с нажатой педалью тормоза запускаем двигатель. В первые секунды работы мотора вы почувствуете, как педаль плавно начнет выжиматься в пол, с гораздо меньшим усилием. Если же она осталась на прежнем месте либо опустилась лишь слегка, можно констатировать неисправность вакуумного усилителя тормозов. При исправном механизме, в вакуумной камере будет образовываться разряжение. Мембрана будет давить на шток, а последний потянет за собой толкатель, что соединен с педалью.

Проверка состояния усилителя

Понять, что ВУТ вышел из строя, сможет даже неопытный автомобилист, так как для нажатия на педаль потребуется гораздо больше усилий. Замена ВУТ ВАЗ 2110 требуется в том случае, если при нажатии педали слышно шипении, а педаль становится слишком тугой. Проверять устройство следует на заглушенном моторе: автомобилисту следует несколько раз нажать на педаль, а затем подержать ее в выжатом положении. Далее необходимо завести мотор, и если педаль тормоза опустится к днищу машину без сильного сопротивления, то агрегат работает исправно.

Что, если вовремя не заменить?

Очень часто при поломках усилителя, в систему начинает попадать воздух. Как правило, это случается из-за неисправности контрольного клапана. В результате давление в контуре падает. Педаль становится излишне мягкой. Часто водители думают, что система просто завоздушилась и прокачивают тормоза. Но уже после первой поездки, педаль снова становится мягкой. Также увеличивается время срабатывания системы. На дороге это может привести к аварийным ситуациям.

В самом худшем случае клапан полностью выходит из строя. Из-за этого система вовсе не способна работать. В таком случае выезжать на дорогу крайне опасно. Поэтому при любых признаках стоит внимательно осмотреть систему и заменить неисправный элемент.

Приступаем к работе

Работы нужно проводить в светлое время либо в гараже с хорошим освещением. Итак, ставим машину на передачу и поднимаем капот. Усилитель находится с левой, водительской стороны и прикручен к моторной перегородке. На первом этапе нам нужно отсоединить хомут резиновой трубки, что подведена к корпусу. Это можно сделать плоской либо крестообразной отверткой. На следующем этапе снимаем фишку датчика уровня тормозной жидкости. после отодвигаем водительское кресло максимально назад. Это нужно для того, чтобы удобно выполнять работы под рулевой колонкой. Итак, опускаемая в педальный узел. Здесь может быть темно, поэтому переносная лампа не будет лишней. Далее при помощи пассатижей снимаем стопор с втулки, что соединяет педаль с тягой вакуумника. Сам разъем тяги определить несложно. Он являет собой П-образную пластину с несколькими отверстиями.

Далее снимаем тягу и опускаем ее на пол. Возвращаемся под капот, к усилителю. Чтобы его снять, потребуется предварительно демонтировать главный тормозной цилиндр. Он демонтируется вместе с железными трубками. Ни в коем случае не откручивайте их отдельно. Иначе в систему попадет воздух, часть жидкости выльется и придется ее заливать с последующей прокачкой всех четырех тормозных механизмов.

Затем зачищаем щеткой по металлу резьбовое соединение на втулках главного цилиндра. При необходимости, можно применить смазку типа «жидкий ключ». обратите внимание: откручивать гайки нужно аккуратно, не повредив резьбу. Если гайка «не идет», закрутите ее на один оборот, а далее выкрутите обратно. Это должно помочь. Также вместе с гайками снимаем шайбы, находящиеся в сжатом состоянии. Если они прикипели и трудно вынимаются, воспользуйтесь плоской отверткой. Пройдясь слегка по корпусу цилиндра, можно достать эти шайбы наружу.

Что далее?

На следующем этапе можно переходить к демонтажу главного тормозного цилиндра. Важно не повредить его трубки. Снимается элемент вперед, без перекосов в сторону. Теперь можно открутить вакуумный усилитель. Как мы уже сказали, он находится на перегородке и установлен на кронштейнах. Последний закреплен на двух шпильках. Часто они ржавеют. Поэтому предварительно рекомендуется нанести сюда смазку либо раствор соды. После этого откручиваем гайки и вынимаем усилитель вместе с кронштейном. Далее откручиваем два «глухих» болта от вакуумника. Прикручиваем к кронштейну новый усилитель и устанавливаем его в обратном порядке.

Нужно ли производить дополнительные работы с тормозной системой? Если трубки не были повреждены и уровень жидкости не упал, делать прокачку или еще что-либо не нужно.

Стоимость и как различать подделку

Если говорить про ВАЗ-2109, вакуумный усилитель тормозов стоит от 1,2 до 1,5 тысячи рублей. Купить его можно в любом магазине либо через интернет. Вакуумный усилитель тормозов ВАЗ-2110 будет стоить ровно столько же. Исключение составляет желтый усилитель «Спорт». Он продается за 2,3 тысячи рублей. Также отметим, что усилители взаимозаменяемы на ВАЗах. Например, вакуумник от «восьмерки» идеально ставится на «девятку», 13, 14 и 99-ю модель. Усилитель для «десятки» так же подходит для «Лады» 11-й и 12-й модели. Если говорить о производителях, хорошо зарекомендовали себя «Пекар» и ДААЗ. Так называемый спортивный усилитель работает так же, как и обычные заводские. Поэтому переплачивать за него деньги нет смысла.

При покупке важно обращать внимание на упаковку. Она должна быть из гофрированного картона. На коробке всегда есть этикетка, где написаны:

• Дата выпуска элемента.
• Название производителя.
• Номер партии.
• Заводской артикул.

Подводим итоги

Итак, мы выяснили, что такое вакуумный усилитель тормозов. Это очень важный элемент в любом автомобиле. Вообще, вакуумный усилитель тормозов редко выходит из строя. Это достаточно надежный и простой механизм. Иногда его не меняют по 10 лет. Определенного ресурса он не имеет. А неисправности чаще всего касаются утечек воздуха из-за шланга, через который идет разряжение от двигателя на усилитель. Но если в ходе диагностики педаль ведет себя не так, как нужно, стоит произвести срочную замену. Ведь в экстренных ситуациях у вас попросту может не хватить дистанции, дабы произвести остановку машины.

Самостоятельная диагностика и ремонт вакуумного усилителя тормозов

Сложно представить себе работу тормозов без вакуумного усилителя тормозов. Работу этого устройства сложно переоценить, однако оно, как и все прочие «не застраховано» от поломки. Сегодня я предлагаю поговорить об основных неисправностях вакуумного усилителя тормозов и способах их устранения.

С одной стороны ремонт вакуумного усилителя тормозов не представляет собой ничего особо сложного, в случае если вы решили произвести ремонт этого устройства своими руками. Самое главное учесть все конструктивные особенности конкретной марки автомобиля, сам же принцип проведения ремонта ничем особо не отличается.

Немного об устройстве вакуумного усилителя тормозов.

Конструктивно вакуумный усилитель тормозов представляет собой один блок, объединенный с ГТЦ. Для продвинутого автомобилиста устройство этого агрегата не покажется сложным. Корпус разделен на две части: вакуумная часть расположена со стороны главного тормозного цилиндра, атмосферная — со стороны педали тормоза.

Вакуумная камера соединяется с впускным коллектором при помощи обратного клапана, который является источником разряжения. Чаще всего вакуумный электронасос используется в дизельных двигателях с той целью, чтобы работа вакуумного усилителя была постоянной. В случае остановки двигателя, вакуумный усилитель разъединяется с коллектором посредством обратного клапана, именно поэтому вакуумный усилитель тормозов очень зависим от работы мотора и способен функционировать только при рабочем двигателе.

После активации педали тормоза посредством следящего клапана, атмосферная камера соединяется с вакуумной камерой и атмосферой. Педаль тормоза связана с толкателем, за счет которого и происходит перемещение следящего клапана. Диафрагма соединяется со штоком ГТЦ со стороны вакуумной камеры, благодаря ей происходит нагнетание тормозной жидкости поршнем к рабочим цилиндрам.

Возвратная пружина возвращает диафрагму в исходное положение после окончания торможения. Конструкция усилителя может также содержать электромагнитный привод штока. В системе ESP используется активный усилитель тормозов, основное его предназначение — предотвратить опрокидывание.

Возможные неисправности вакуумного усилителя тормозов.

Прежде всего внимание следует акцентировать на неэффективной работе тормозной системы, то есть ухудшение управления транспортным средством (ТС), необходимость прилагать больше усилий для того, чтобы произвести торможение. Классическими считаются следующие неисправности:

1. Неисправности внутри самого вакуумного усилителя (разрыв диафрагмы или старение резины клапанов). В этом случае клапан будет травить воздух.

2. Разгерметизация или полный обрыв шланга, который соединяет коллектор двигателя с вакуумным усилителем тормозов. Как правило, такая неисправность сопровождается шипением этого устройства. В обязательном порядке произведите проверку герметичности хомутов, а также шланга на предмет трещин и разрывов.

Как самостоятельно проверить вакуумный усилитель тормозов?

1. Если мотор стал работать неровно (с перебоями или троит), необходимо диагностировать исправность вакуумного усилителя. Нередко разгерметизация сопровождается подсасыванием воздуха в патрубок впускного коллектора воздуха, в результате, воздушно-топливная смесь, поступающая в цилиндры, резко обедняется.

2. Как вариант, можно попытаться диагностировать неисправность и таким макаром: произведите 5-6 качков педалью тормоза при «заглушенном» двигателе. После этого посредине хода произведите фиксацию педали, затем запустите мотор. В случае если педаль провалилась во время запуска — вакуумный усилитель можно считать рабочим. Если же педаль осталась неподвижной — необходим ремонт или полная замена вакуумного усилителя тормозов.

3. Проведите визуальный осмотр, и внимательно присмотритесь, нет ли на корпусе вакуумного усилителя каких-либо подтеков.

Ремонт вакуумного усилителя тормозов.

Для того чтобы произвести ремонт или замену, необходимо обладать кое-какими навыками и знаниями, не лишним будет заглянуть в мануал по ремонту и техобслуживанию вашего автомобиля. Кроме того, вам понадобятся инструменты, как правило, достаточно стандартного набора.

Ниже привожу вам поэтапную инструкцию процедуры ремонта вакуумного усилителя тормозов:

1. Детально ознакомьтесь с руководством (мануалом) по ремонту и эксплуатации автомобиля, определите для себя ключевые нюансы.

2. Отключите тягу привода усилителя от педали тормоза, которая расположена под рулевым валом.

3. В подкапотном отсеке снимите ГТЦ.

4. В зависимости от поломки произведите ремонт или полную замену данного устройства.
