Установка оригинальной камеры заднего вида в штатное место Toyota Prado 150

Установка камеры заднего вида Тойота Прадо 150 поможет избежать столкновения с другими автомобилями, наезда на детей или животных. Устройство имеет высокое разрешение и способно давать качественную картинку в пасмурную погоду или ночью.

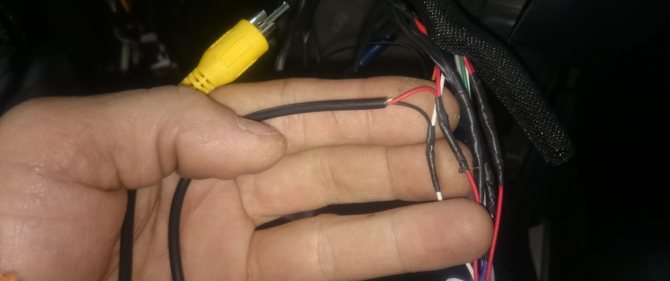

Подключение камеры заднего вида Тойота Прадо 150 проводят на место плафона освещения номерного знака. Последовательность действий:

• от 14-контактного разъема монитора понадобится 3 провода: два — под изображение и один — для сигнала заднего хода;
• преобразовать напряжения с 12 В до напряжения в 6 В;
• сигнал заднего хода подключают к проводу REVERSE;
• выполняют подключение преобразователя;
• для передачи видеоизображения используют так называемый «тюльпан» (RCA-разъем).

Дополнительные отверстия не сверлят.

Подключение Podofo 7010b, 7018B, 7023B, камера заднего вида, кнопки руля и телефон

Подключение магнитолы Podofo 7018(10, 23)B, схемы распиновки и видео подключения

Магнитолы Podofo весьма хороши своей ценой, довольно неплохим качеством и широчайшим функционалом. Конечно, меломану и любителю HI-RES форматов (они поддерживают, но качество оставляет желать лучшего) они вряд ли подойдут, зато порадуют обычных пользователей, которые слушают популярные форматы музыки и не предъявляют к магнитоле высоких требований в отношении качества звучания. Больше всего эти магнитолы (7010B, 7018B, 7023B) впечатляют своим, так сказать «бытовым» функционалом. Это и возможности подключения камер (задней и передней) и даже камера в комплекте (это за 3 то тысячи рублей, но тольку 7023B), легкая дружба с телефоном и отсюда вытекающие возможности звонить и использовать навигацию. Но следует отметить, что модель 7023B не на базе андроид, тем не менее, соединяется с телефоном посредством MirrorLinks. Это то же самое зеркальное отображение экрана. Хотя некоторые пользователи отмечают весьма сильную глючность или вовсе неработоспособность этой функции.

Итак, можно резюмировать, что магнитолы Podofo стоят своих денег и перейти уже к самому описанию процессов подлючения магнитол 7010B, 7018B и 7023B в автомобиле, подключении к ним кнопок руля и подробному подключению к ним телефона. Начнем со схемм подключения и распиновок:

Схема распиновки и подключения магнитолы Podofo 7010B

Схема распиновки магнитолы Podofo 7018B

Схема распиновки и подключения магнитолы Podofo 7018B

Схема распиновки и подключения магнитолы Podofo 7023B

Схема распиновки и подключения Podofo на Android 8.1

Общая схема распиновки и подключения магнитол Podofo

Еще одна подробная общая схема распиновки и подключения магнитол Podofo

Цветовое обозначение проводов для подключения магнитол Podofo

Видео установки и подключения магнитол Podofo

Видео распиновки и подключения магнитол Podofo

Как видите, процесс подключения и распиновки магнитол Подофо довольно прост и не вызывает никаких сложностей. В качестве разъема для подключения фирма Подофо использует простейший ISO — евроразъем состоящий всего из двух подразъемов A — силовой разъем, B — аудио — разъем. Видеовыходы реализованы через RCA или тюльпаны. Все просто и функционально. Самое большое преимущество такого разъема — его универсальность. Его легко и просто подключить в любом автомобиле. Кроме того, так же легко подключить к нему штатные резистивные кнопки руля (именно резистивные, а не через CAN модуль). Так же без проблем можно подключить и нештатные кнопки руля.

Подключение магнитолы 7018(10, 23)B к рулю

Вообще, весь процесс подключения кнопок руля, как штатных, так и нештатных, как резистивных так и подключаемых серез CAN — модуль к нештатным, китайским магнитолам (в том числе и Подофо) мы подробнейшим образом описывали в статье про Подключение нештатных китайских магнитол к кнопкам руля. Здесь же только отметим, что нам понадобится соединить провод пин А3 на разъеме, отвечающий за подключение резистивных кнопок руля на магнитолах Podofo, с питающим штатные кнопки руля проводом, а затем, в самой магнитоле, в настройках, запрограммировать нужные нам кнопки. Нештатные кнопки подключатся так же просто. Соединим провод KEY1 на блютуз или инфрокрасном ретрансляторе (так как нештатные кнопки у нас продаются беспроводные) с тем же самым проводом, отвечающим за питание кнопок на разъеме, потом назначим их в настройках магнитолы и вуаля! Кнопки будут работать. Для лучшего понимания рассмотрим несколько схем подключения кнопок руля к магнитолам Подофо. А если хотите еще более подробно, с видеоинструкцией, то перейдите по ссылке выше и прочтите статью.

Схема подключения штатных кнопок на руле автомобиля к магнитолам Podofo 7010B, 7018B, 7023B

Подробная схема подключения штатных кнопок на руле автомобиля к магнитолам Podofo 7010B, 7018B, 7023B на примере разъема Форд (будет понятен принцип подключения на любом другом автомобиле)

Подключение магнитолы 7018(10, 23)B к телефону

Подключить магнитолы Подофо моделей 7010B, 7018B, 7023B к телефону — очень просто, если у магнитолы без проблем работает функция MirrorLinks, и крайне непросто, если же эта функция по каким-либо причинам решила не работать. В таком случае необходимо обратиться к продавцу магнитол (чаще всего это фирмочка на Aliexpress), вполне возможно, что это брак и вам заменят устройство или вернут деньги. Но на андроид версиях магнитол (это 7010B, 7018B) можно попробовать установить стороннее приложение для коннекта телефона магнитолы с телефоном. Пожробнее способы подключения китайских магнитол (в том числе и Podofo) к телефону описаны у нас здесь

Так же и здесь предлагаем вам посмотреть небольшой видеоролик о подключении телефона (смартфона) через MirrorLinks к магнитоле Podofo (на примере 7018B):

Подключение камеры заднего вида на 7018(10, 23)B

Подключение камеры заднего вида к магнитолам Podofo 7010B, 7018B, 7023B — процесс нисколько не сложный, тем более, что у 7023B камера заднего вида есть в комплекте и даже покупать ее не нужно. Скорее всего, более сложным вам покажется протяжка проводов под обшивкой автомобиля от магнитолы до габаоитных фонарей. В остальном все просто. Просто следуйте данной схеме:

Схема подключения камеры заднего вида к магнитолам Podofo 7010B, 7018B, 7023B

Естественно, для большей ясности и понимания происходящего мы с вами посмотрим видео подключения камеры заднего вида на магнитолы Podofo 7010B, 7018B, 7023B на примере 7018B

Для еще более детального рассмотра подключения камер заднего вида, как на Подофо, так и на другие китайские магнитолы предлагаю посмотреть нашу станицу по подключении камер заднего вида к китайским магнитолам (в том числе и марки Podofo). Там все описано гораздо пространее и видеороликов больше.

Вот и подошел к концу наш технический обзор — рассказ о подключении магнитол Podofo 7010B, 7018B, 7023B к автомобилю. Так же мы с вами рассмотрели схемы подключения и распиновки данных магнитол, научились подключать их к камерам заднего вида, к кнопкам на руле и дружить их с телефоном или смартфоном. Теперь вы — настоящие профессионалы подключения не только магнитол марки Подофо, но и всех на свете китайских магнитол! Надеемся, что данная информация оказалась вам полезной! Желаем вам удачи при проведении всех видов подклчений и распиновок китайских магнитол! Да прибудет с вами сила, и до встречи на страницах нашего сайта.

Подключение штатной камеры заднего вида к магнитоле

Установка камеры заднего вида Прадо 120 к аудиосистеме:

• проводят демонтаж разъема видеосистемы;
• присоединяют необходимый разъем;
• подключают первый контакт стабилизатора к заднему ходу +12 В;
• к нему же — REVERSE (фиолетовый провод с белой полоской);
• второй контакт — к массе Прадо 150;
• третий контакт стабилизатора — к красному проводу видеоаппаратуры.

Иногда бывает, что все подключено правильно, а изображения нет. Тогда эту функцию необходимо настраивать в интерфейсе своей аудиосистемы.

Как подключить камеру к штатной магнитоле в автомобиле

На сегодняшний день установка камер переднего вида стала обычным делом. Подключение осуществляется через штатные головные устройства, которые есть в каждом транспорте. Камера переднего вида обычно используется в больших автомобилях или машинах с низкой посадкой бампера. Но как подсоединить камеру к магнитоле?

1. Первый способ – с использованием дополнительного видеовхода.

Непосредственно перед парковкой необходимо активировать режим AUX включением камеры переднего вида. При заднем ходе штатное устройство автоматически переходит на следующий режим и начинает отображать все, что фиксирует камера заднего вида.

Многие магнитолы имеют один и тот же недостаток – наличие только 2-х видеовходов (один для задней камеры, а другой обычный). Поэтому при коннекте камеры переднего вида исчезает возможность подключения видеорегистратора и внешнего TV-тюнера.

Некоторые производители устанавливают в свои штатные магнитолы дополнительный видеовход и кнопку для передней камеры. Но это происходит крайне редко, поэтому, если Вы смогли приобрести именно такую автомагнитолу, то Вам очень повезло.

2. Второй способ – через специальный видеоинтерфейс, наподобие PLV-SW-02.

Обе камеры подсоединяются к видеоинтерфейсу, который затем должен быть подключен к входу самой камеры заднего вида. Если задействуется задняя передача, подается изображение с соответствующей камеры. При дезактивации упомянутой передачи на несколько секунд через видеоинтерфейс подается картинка с камеры переднего вида.

В штатных головных устройствах для использования камеры переднего вида применяется одна хитрость. Она заключается в том, что видеоинтерфейс передает положительный сигнал на провод back или reverce, а магнитола в принудительном порядке выводит изображение на монитор, «думая», что включена камера заднего вида.

Помимо этого, есть альтернативный метод включения камеры переднего вида. Это делается посредством кнопки, которую можно установить на автомобильную панель в удобном для водителя месте.

3. Третий способ – посредством парктроника с видеовходом.

Камеры обоих видов коннектятся к парктронику, а последний выполняет функции видеоинтерфейса и накладывает на отображающуюся с камер картинку свои показания. В данном случае штатные магнитолы используются только для приема видео.

В каких случаях включается камера переднего вида:

• После дезактивации камеры заднего вида автоматически;
• После включения зажигания автоматически;
• После двойного нажатия на аварийную кнопку принудительно.

На этом способы подключения камеры переднего вида к штатным головным устройствам исчерпаны. Мы рассмотрели все возможные варианты, а каким именно из них будет удобнее воспользоваться, решать только Вам. Теперь любой автовладелец, который захочет стать обладателем передней камеры, будет в курсе, как ее подключить.

Добавить комментарий

Toyota Land Cruiser Prado 150: фронтальная камера

Передняя камера может быть размещена под значком Toyota спереди автомобиля, где предусмотрено специальное место с проводами. Она необходима для безопасной парковки в условиях высокого бордюра или специальных парковочных столбиков.

Устанавливается просто, незаметна на кузове. Устройство улучшает видимость даже в плохих погодных условиях, помогает предотвращать повреждения или кражу автомобиля.

Инструкция по установке джойстика на руль своими руками

1. Снять кожух рулевого колеса.
2. Сделать по выштамповке на внутренней стороне рулевой колонки небольшое отверстие для того, чтобы установить джойстик.
3. Теперь нужно подготовить проводку от разъема головного устройства до джойстика.
4. Разъем примотать изолирующей лентой к контактам рядом с местом монтажа детали.
5. Перекинуть провода через отверстие и собрать конструкцию кожуха колонки руля.
6. Джойстик встает на свое место и фиксируется защелками.

Установка подрулевого джойстика
Разумеется, после подключения нужно настроить гаджет. Это несложное действие, и оно описывается в инструкции, которая идет в комплекте с покупкой.

Цена вопроса

Фотографии, которые показывают ниже разные виды магнитол, также дадут представление о цене девайса.

1. Alpine CDE-W235BT (цена — 12 395 рублей)

2. Alpine CDE-180R (цена — 6000 рублей)

Подключение передней камеры

Для того чтобы произвести монтаж фронтальной видеокамеры на ТЛК Прадо, надо выполнить последовательные шаги:

• демонтировать радиаторную решетку;
• отсоединить штатную центральную пластину путем выкручивания самореза;
• рукой вынуть два декоративных хромированных элемента;
• на их место поставить аналог с видеосистемой.

Однако механической установки фронтальной видеоаппаратуры недостаточно. Потребуется приобрести коммутатор и кнопку, нажатие которой позволит включить переднюю камеру на Тойота Прадо 150. Ее необходимо правильно подключить с помощью специального разъема системы.

Порядок установки:

• поставить коммутатор в уже имеющуюся проводку;
• вживить в кнопку включения/выключения системы специальный триггерный ключ.

Триггерный ключ предназначен для фиксации и корректной работы устройства.

Подключение и установка автомагнитолы

Подключение и процесс установки аппаратур разных видов и фирм не сильно разнится между собой. Необходимо лишь установить контейнер без устройства в специальное гнездо и зафиксировать, отогнув наружные лепестки из металла по его бокам.

В новых автомобилях для процесса установки магнитолы имеется специальный разъем. В таком случае, чтобы подключить устройство необходимо соединить колодку аппаратуры с разъемом автомобиля. Нештатное управление магнитолой осуществляется посредством кнопки, вживленной в руль.

В машинах старого типа и отечественного производства разъем такого типа не предусматривается. В такой ситуации необходимо будет дополнительно купить необходимый разъем и подключить его своими силами. Плюсом считается наличие на разъемах маркировки.

Разъемы типа ISO имеют общее строение: левая сторона обеспечивает питание и управление, другая необходима для подключения динамиков.

Ключевым моментом подключения нештатной магнитолы является обеспечение питания.На данном моменте происходит большинство сложностей.

Чтобы произвести подключение кнопок на руле к нештатной магнитоле необходимо воспользоваться схемами, представленными на фото.

Что может находится на руле

На наших дорогах можно встретить транспортные средства различного класса, естественно, что и электронная начинка таких автомобилей будет существенно различная. В зависимости от класса будут отличаться и многофункциональные рули. Так, например, в недорогом авто на «баранку» в лучшем случае вынесут управление аудиосистемой, да и то только функцию включения или выключения. Регулировку звука и другие настройки, скорее всего, придётся производить как обычно.

Если машина будет классом несколько повыше, то и на рулевое колесо скорее всего будут вынесены еще и управление регулировки климат системы, управление бортовым компьютером и круиз-контролем.

В еще более продвинутых вариантах можно встретить возможность управления с руля мобильным телефоном. Эта функция получила название «hands free» или «свободные руки». Сегодня многие смартфоны имеют возможность получить доступ к автомобильным аудиосистемам и через управление смартфоном с руля можно управлять и мультимедийной системой.

Кроме перечисленных функций, кнопки мультируля могут управлять:

• Работой механической и автоматической коробки передач.
• Контролем функций трансмиссии в транспортных средствах с полным приводом.
• Регулировкой режимов работы подвесок, при которой изменяется клиренс и их жесткость.

Всеми этими возможностями обычно обладают многофункциональные рули в автомобилях с очень дорогой комплектацией, большинства престижных марок.

Подключаем к рулю магнитолу

Практически все автомобили, имеющие мультируль имеют установленную штатную магнитолу. Но может возникнуть такая ситуация, что появляется желание заменить музыкальную установку на более совершенную. В таком случае нужно быть готовым к тому факту, что расположенные на руле кнопки управлять новой системой не будут. Потребуется провести некоторую работу для устранения этой проблемы. Несмотря на кажущуюся простоту предстоящих работ, подключение нештатной магнитолы может занять несколько часов. Успех и скорость работ будет зависеть от навыков работы с электроникой, в противном случае лучше всего обратиться к мастеру. Если же вы все-таки решите испытать свои силы и подключить магнитолу к мультирулю самостоятельно, то следуя нашим инструкциям, вы добьетесь поставленной цели.

Магнитола с подключением кнопок на руле

Почти все современные проигрыватели могут управляться кнопками с колеса рулевого управления. Но наибольшей популярностью у автолюбителей пользуются аппараты от фирм Пионер и Сони. Данный вид управления устройством может осуществляться двумя способами (мы не берем в расчет пульт ДУ, крепящийся на руле в специальном зажиме):

• Через кнопки, уже имеющиеся на рулевом колесе (мультируль).
• Отдельно приобретаемым и встраиваемым блоком кнопок для осуществления дистанционного управления нештатной магнитолой Пионер.

Второй вариант подключения управления магнитолы на руле значительно труднее, так как для его осуществления понадобится не только установка и адаптация самого альтернативного головного устройства, но и почти полная разборка рулевой колонки автомобиля.

Инструкция — подключаем мультимедийные кнопки на руле к магнитоле Pioneer

Рассмотрим процесс подключение Пионера к кнопкам на руле автомобиля Nissan Tiida.

Для работы нам потребуется:

• Руль с кнопками управления. Обычно на Ниссанах он имеется в штатном порядке; Новенькая магнитола от Pioneer;
• Адаптер ISO, переходник, должен быть в комплекте с автомагнитолой;
• Второй адаптер ISO. Вам нужно приобрести его отдельно;
• Адаптер SWI для кнопок на рулевом колесе о котором мы писали выше.

1.Первым делом соединяем черный, зеленый, синий и красный провод адаптера SWI-X1 с проводами на штатной колодке автомобиля в соответствии со схемой;

Подключение:

• синий провод ЛИНИЯ 1 — STRG SWA
• зеленый провод ЛИНИЯ 2 — STRG SWB
• черный провод МАССА — STRG GND
• черный провод МАССА — на минус питания (корпус авто).

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

2.Далее приступаем к программированию каждой кнопки на мультируле.

ВНИМАНИЕ! Перед началом следует убедиться, что белый провод адаптера отключен от массы.

Начинаем программировать, выполняя следующие действия в указанной последовательности:

1. Подаем питание на адаптер +12 В, один из светодиодов на корпусе должен кратковременно моргнуть;
2. Соединяем белый провод с массой (устройство войдет в режим обучения);
3. Нажимаем и удерживаем на мультируле клавишу прибавления громкости и ждем пока не загорится светодиод;
4. Направляем на адаптер пульт ДУ и нажимаем на нем кнопку прибавления громкости (светодиод на корпусе адаптера должен погаснуть);
5. Чтобы назначить на эту же кнопку вторую команду, следует нажать ее и удерживать, пока не загорятся оба светодиода;
6. Направляем на адаптер пульт ДУ и нажимаем на нем соответствующую кнопку (оба светодиода на корпусе адаптера должны погаснуть);
7. Аналогичным образом программируем все остальные кнопки;
8. Отсоединяем белый провод адаптера от массы и изолируем.

ВИДЕО ОБЗОР » alt=»»> Настройка закончена.

Многие владельцы Lada Vesta не решаются на установку альтернативной магнитолы на Android из-за наличия в комплектации мультируля. Ведь после замены штатной ММС кнопки на руле работать не будут. Чтобы они начали функционировать потребуется доработка проводки и специальный переходник. CapNemo009 рассказал, как его сделать своими руками.
