Снятие и разборка выключателя зажигания

Выключатель зажигания снимаем для его замены в сборе, а также для замены контактной группы выключа­теля или катушки АПС. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Снимаем подрулевые переключате­ли (см. «Снятие подрулевых пере­ключателей»). У болтов крепления выключателя за­жигания головки срезаны. Поэтому..
. отворачиваем их с помощью зубила. Ослабленные болты можно отвер­нуть пассатижами.

Снимаем скобу с рулевой ко­лонки.

. и замок зажигания. Шлицевой отверткой поддеваем фиксатор колодки проводов катуш­ки АПС.

. и отсоединяем колодку прово­дов катушки от колодки прово­дов блока АПС.

Нажав на фиксатор колодки. ..отсоединяем колодку контактной группы выключателя зажигания от колодки жгута проводов.

Крестообразной отверткой отворачиваем три винта.

. и снимаем кронштейн выклю­чателя зажигания.

Вынимаем запорный стержень противоугонного устройства. Поворачиваем ключ в выключателе зажигания.

. и вынимаем привод запорного стержня. Вынимаем из привода пружину стержня.

. и стопор с пружиной. Выталкиваем цилиндр из корпуса выключателя.

. и вынимаем стопорный шарик.

Вынимаем цилиндр из корпуса выключателя.

Извлекаем из отверстия в цилин­дре пружину стопорного шарика.

Поддев отверткой. ..выводим из зацепления две пласт­массовые защелки крышки колодки проводов.

. и открываем крышку. Помечаем провода, расположенные в колодке.

Тонким шилом или жесткой про­волокой отгибаем стопорные усики наконечников проводов.

. и вынимаем провода из колодки.

Снимаем с проводов изоляцион­ную трубку.

Сжав отверткой три пластмассо­вые защелки. ..снимаем контактную группу с кор­пуса.

. и выводим провода через от­верстия в корпусе.

Поддев отверткой. . выводим из зацепления три пласт­массовые защелки.

. и разъединяем контактную группу.

Снимаем подвижную часть кон­тактной группы.

Нажав на подвижный контакт и повернув его против часовой стрелки.

. снимаем его с корпуса.

Снимаем пружину контакта.

. вынимаем катушку АПС. Сборку и установку выключателя за­жигания проводим в обратной по­следовательности. Подвижную часть контактной группы устанавливаем так.

. чтобы широкий выступ под­вижного контакта был располо­жен напротив выступа на крыш­ке с неподвижным контактом. . а выступ на цилиндре замка дол­жен войти.

. в углубление на корпусе под­вижной части контактной группы.

Снятие, установка и разборка-сборка замка зажигания.

Требуемые инструменты: отвертка с плоским наконечником, зубило и молоток.

Порядок действий:

Отсоединить от аккумулятора провод с отрицательной клеммы.Oтсоединить кожух от рулевой колонки.Отжать фиксатор.

Отсоединить колодку проводов замка зажигания от проводов приборной панели.

Эту же колодку отсоединить от жгута с проводами блока управления иммобилизатором. Используя молоток и зубило, снять 4 болта с отрывными головками.

Отделить замок зажигания от колонки рулевого управления.

Отогнуть фиксатор колодки проводов замка зажигания.

Отсоединить клеммы с проводами от колодки.

Сжать защелки.

Снять с корпуса замка зажигания пластиковую крышку.Отогнуть две пластиковые защелки.

Достать из крышки замка контактную группу.Осмотреть контакты. При наличии подгоревших либо окисленных нужно зачистить их мелкозернистой наждачной бумагой. Если же повреждения слишком большие, контактную группу или замок полностью подлежит замене.

>

Собрать выключатель зажигания, следуя описанным действиям по разборке в обратном порядке, следует обратить внимание на расположение в колодке клемм с проводами. Установить замок зажигания, следуя описанным действиям по его снятию. Перед началом установки следует утопить запирающий стержень антиугонного устройства. Для этого нужно вставить в замок ключ и изменить его положение с нулевого на любое другое.

Как снять замок зажигания: советы профессионалов

Выключатель зажигания Калина (изображение № 1) иногда приходится снимать с автомобиля по разным причинам. На Ладе Калине основаниями этих действий могут быть: полный выход замка из строя, необходимость замены катушки АПС или контактной группы замка. Для выполнения нужен минимальный набор инструментов:

• зубило с хорошей заточкой;
• молоток;
• отвертка с плоским концом;
• пассатижи.

Работа выполняется в определенном порядке:

• нужно отсоединить минусовую клемму от аккумулятора;
• снять переключатели, стоящие под рулем;
• с помощью небольшого острого зубила и пассатижей отвернуть болты крепления механизма выключения Калины;
• снять с рулевой колонки освобожденную скобу и сам замок зажигания;
• отверткой поддеть фиксатор с проводами, идущими к катушке АПС, и отсоединить от блока;
• отключить колодку контактной группы от общего жгута проводов.

Установить замок зажигания Калины можно в обратном порядке. В процессе выполнения работ по разборке/сборке следует придерживаться советов опытных мастеров.

1. Кожух рулевой колонки снимается, если крестообразной отверткой отвернуть 7 саморезов: 2 с левой стороны, 2 с правой, 3 снизу. Затем нужно потянуть вниз рычаг регулировки и опустить колонку. Обе половинки кожуха легко снимутся.
2. Для снятия подрулевых переключателей достаточно сжать фиксаторы и вывести их из мест посадки.
3. Болты крепления замка Калины обычно бывают со срезанной во время закручивания головкой. Поэтому выкручивают их небольшим зубилом, нанося легкие удары по касательной. После того как болты сдвинутся с места, их можно отвернуть пассатижами небольшого размера. Заворачивать замок лучше болтами с внутренними шестигранными головками, которые можно купить в специализированных магазинах. Такие крепежные изделия имеют резьбу М6, длина болтов — 20 мм.
4. Для снятия замка зажигания нужно слегка потянуть жгут электрических проводов и освободить разъемы под кожухом.
5. Перед установкой замка на свое место нужно вставить в него ключ и перевести его в положение 1. Защелка блокировки руля при этом уйдет внутрь замка. После этого следует проверить работоспособность системы блокировки руля. Если все работает нормально, продолжить установку и крепление замка и проводов. В случае отсутствия фиксации рулевого вала после полного оборота рулевого колеса, необходимо отрегулировать положение установки замка зажигания на рулевой колонке так, чтобы защелка замка могла войти в паз, находящийся на валу.
6. Бывают ситуации, когда штатный ключ трудно вставляется в скважину замка. В таком случае можно брызнуть в отверстие для ключа жидкость WD-40 и несколько раз вставить и вытащить ключ. При отсутствии WD-40 можно воспользоваться полусинтетическим маслом, которого потребуется всего одна капля.

Вернуться к оглавлению

Подготовка к установке и установка замка зажигания

В начале, снимаем таким образом, что разъединяем колодки жгутов проводов замка зажигания. Лезвие зубила упирается в кромку головки одного из болтов, затем ударами по зубилу ослабляется затяжка болта. Таким же образом ослабляется затяжка трех оставшихся болтов крепления выключателя. Важно, чтобы зубило не разрубило головку болта. Зубило должно повернуть болт против часовой стрелки для ослабления затяжки. Далее выворачиваем болты узкими плоскогубцами. Последний болт нужно выворачивать придерживая замок зажигания. Снимается скоба крепления замка и сам замок.

Далее следует установка замка зажигания. Перед этим нужно вставить в него ключ и повернуть в положение – включено, для того чтобы, защелка механизма блокировки рулевого вала была задвинута в корпус замка. Теперь устанавливаем замок зажигания. вынимаем ключ из замка зажигания и проверяем работу механизма блокировки рулевого вала. Теперь убеждаемся в том, что все работает и соединяем колодки проводов замка зажигания и устанавливаем накладки рулевой колонки.

Правила пользования замком

Штатный замок зажигания автомобиля Лада Калина имеет 3 стандартных положения ключа зажигания.

1. Положение 0 — фиксированное. Ключ зажигания можно из этого положения вынуть. В этой позиции могут работать приборы наружного освещения, в том числе и противотуманные фары, освещающие дорогу впереди автомобиля. Работает система аварийной сигнализации, можно пользоваться дальним и ближним светом, включать аудиосистему.
2. Положение 1 — фиксированное. Ключ вынуть из этого положения невозможно. Зажигание включено. Электрическое питание подается в этом случае ко всем энергопотребителям автомобиля, за исключением стартера. Если оставить ключ надолго в этом положении, можно разрядить аккумуляторную батарею. Перед включением стартера рекомендуется несколько секунд выдержки ключа в этой позиции. За эти секунды электрический бензонасос создаст в топливной системе нужное давление, что значительно облегчит запуск двигателя, особенно холодного.
3. Положение 2 — включение стартера. Ключ в этом положении не фиксируется. Если его отпустить, он возвращается в положение 1.

Если вынуть ключ из замка и немного повернуть руль влево-вправо, сработает механизм запирания противоугонного механического устройства. Для выключения этого устройства ключ вставляется в замок в положение 0, затем при покачивании рулевого колеса в разные стороны ключ переводится в положение 1.

В положении включения стартера нельзя держать ключ более 10 секунд. Если двигатель не запустился, нужно сделать перерыв 10-15 секунд и повторить попытку. При работающем двигателе нельзя удерживать ключ в этом положении. Во время движения машины Калина запрещается вынимать ключ из замка. Если сделать это, произойдут отказ рулевого управления вследствие блокировки рулевой колонки и резкое ухудшение функционирования тормозной системы.

Если в процессе эксплуатации автомобиля ключ останется в замке, то при открытой дверце водителя раздастся непрерывная трель, сигнализирующая об этом. Если зажигание полностью выключено и ключ вынут из скважины, но включены габаритные огни, то при открытой дверце водителя будут раздаваться короткие звуковые сигналы. Замок способен осуществлять блокировку включения стартера во время работы двигателя.

В замке находится датчик иммобилайзера. Иммобилайзер выполняет функции противоугонной системы. Замок зажигания может работать при температурах окружающего воздуха от -40 до +45 °С. В комплект обычно входит 2 ключа: от замка зажигания (имеет пульт дистанционного управления) и второй — с красной вставкой. Основной ключ выполняет функции:

• непосредственно ключа зажигания;
• ключа для замков багажника и всех дверей;
• пульта дистанционного управления;
• ключа иммобилизатора АПС-6.

Способ проверки замка зажигания

Можно произвести проверку работы замка зажигания. Для неё потребуется мультиметр. В начале нужно подготовить автомобиль в выполнению проверки. Для этого отсоединяется клемма провода от отрицательного вывода аккумуляторной батареи. Затем снимаются декоративные накладки рулевой колонки. Далее разъединяются колодки шута проводов выключателя зажигания. Затем с помощью мультиметра проверяется исправность замыкания выводов в колодке. Ключ в положении 0- выключено. Затем нужно проверить замыкание контактов в положении 1 – включено и 2 – стартер. Если есть неисправность в замке зажигания, то нужно его заменить.

Если проблема в свечах зажигания

Далеко не всегда двигатель Калины не запускается по причине неполадок замка зажигания. Начать поиск проблем можно и со свечей зажигания. Какие свечи требуются для Калины? Рекомендованы изделия А17ДВРМ. Их можно заменить на А15ДВРМ. Эти свечи отечественного производства могут быть заменены импортными аналогами. Марка их во многом зависит от двигателя:

Двигатель с 8 кл. Двигатель с 16 кл. А17ДВРМ АУ17ДВРМ 14R-7DU 14FR-7DU RN9YC RC9YC BPR6ES BCPR6EC W20EPR Q20PR-U11 LR15YC DR15YC WR7DC FR7DCU. Свечи зажигания имеют разную стоимость в разных регионах страны. Комплект их стоит приблизительно от 200 до 500 рублей.

Свечи некоторых производителей могут иметь разное количество электродов. Наряду со штатными одноэлектродными свечи бывают многоэлектродными. Для автомобилей производства «ВАЗ» Калина рекомендованы свечи стандартные одноэлектродные. Срок их службы зависит от условий, в которых эксплуатируется транспортное средство.

Менять свечи рекомендуется каждые 30000 км пробега. Многие владельцы автомобилей Лада Калина в качестве лучших марок выделяют следующие свечи: Brisk, Denso, NGK. Довольно значительная группа автолюбителей выделяет свечи А17ДВРМ, выпускаемые в Энгельсе. Для замены свечей на Калине нужен специальный свечной ключ. Процедура довольно проста.

1. Двигатель в зоне расположения этих изделий нужно начисто протереть, чтобы мусор не мог попасть внутрь цилиндров при открученных свечах.
2. Поочередно с каждой свечи снимаются плотно сидящие провода.
3. Свечи выворачиваются и осматриваются (изображение № 4).
4. Вворачиваются свечи сначала от руки, затем затягиваются ключом.

Замок зажигания в автомобиле — это надежный узел, который способен работать долго и безаварийно. Но иногда его приходится снимать для ремонта или для полной замены. Сделать это можно своими руками. Заодно можно проверить работоспособность таких деталей, которые могут выйти из строя.

Причины неполадок двигателя могут скрываться в неисправности других узлов и механизмов автомобиля. К ним относятся свечи, катушка зажигания и модуль зажигания. Автомобильный электрик профессионально справится с поиском подобных причин.

Как активировать иммобилайзер?

Зачастую автомобиль ВАЗ Калина попадает к владельцу с неактивированным иммобилайзером. Для проведения самостоятельной процедуры активации необходимы оба ключа от автомобиля (с красной меткой и обычный). Обязательным условием являются закрытые двери (до момента срабатывания концевого переключателя).

Для обеспечения корректности процедуры активации иммо на Калине рекомендуется заправить автомобиль, поскольку сигнал о низком уровне топлива идентичен звуку при программировании.

Активация на Калине-1

Процедура обучения на Калина-1 выглядит следующим образом:

1. Взять обучающий ключ с красной меткой и вставить его в замок зажигания.
2. Повернуть ключ до точки включения зажигания. Поскольку иммобилайзер не активен, то спустя шесть секунд на комбинации приборов должен включиться контрольный индикатор. Если этого не происходит — система находится в активном состоянии и дальнейшие шаги не выполняются.
3. Отключить зажигание, при этом индикатор иммобилайзера перейдет в режим подачи частых вспышек. Режим мигания продолжается шесть секунд, которые выделены владельцу для установки в замок зажигания обычного ключа.
4. Повернуть личинку замка до положения активизации. Корректность процедуры подтверждается тройным срабатыванием сигнального зуммера. Отсутствие звуковой индикации указывает на превышение интервала времени, выделенного на установку ключа, или на неисправность иммобилайзера. Нельзя исключать и вариант «обучения» штатного ключа работе с устройством от другого автомобиля.
5. Выждать 5-6 секунд, зуммер должен подать еще два сигнала. Затем требуется отключить зажигание и вынуть ключ из замка.
6. После этого у владельца есть в распоряжении шесть секунд, за которые необходимо включить зажигание ключом с красной меткой. В течение этого времени на комбинации приборов мигает индикаторный сигнал иммобилайзера.
7. После включения зажигания должен троекратно сработать зуммер. Выждать несколько секунд до подачи второй серии звуковых сигналов (два отдельных гудка).
8. Отключить зажигание, оставив ключ в замке. Через некоторое время будет послан одиночный сигнал зуммером, а сигнальная лампа на щитке приборов начнет мигать с увеличенной частотой. Между отключением цепей зажигания и переходом индикатора в режим ускоренного мигания проходит до 15 секунд. Интервал времени зависит от модели установленного на авто блока управления иммобилайзером.
9. После этого в течение 10 секунд требуется кратковременно включить зажигание (на 3 секунды).
10. Выключить зажигание. Должна трижды сработать аварийная сигнализация. Это является подтверждением успешного окончания программирования.
11. Дождаться прекращения мигания индикатора на комбинации приборов. Затем следует вынуть красный ключ, программирование устройств завершено.

Активация на Калине-2

На Калина-2 процедура имеет отличия:

1. При включении зажигания ключом с красной меткой последуют три коротких сигнала зуммером. После прохождения третьего сигнала зажигание выключается, ключ изымается из замка. Важное — если автомобиль эксплуатировался с красным ключом, то иммобилайзер не подаст звуков. В этом случае требуется подождать несколько секунд и перейти к следующему пункту.
2. В течение 5-6 секунд следует вставить обычный ключ и снова активировать цепи зажигания. Будут поданы три сигнала, затем последует пауза, после которой прозвучат еще два сигнала.
3. Поменять ключи в замке (в течение 6 секунд). После включения зажигания красным ключом будут поданы три сигнала, затем еще два.
4. Отключить зажигание, оставив ключ в замке. Будет подан сигнал зуммером, после которого ключ переводится в положение включения зажигания. Сработает штатный клаксон автомобиля, указывая на запись обычного ключа в память.
5. Отключить зажигание. Индикатор на комбинации приборов погаснет. В противном случае речь идет о поломке устройств или ошибке при программировании.

Процедура активации иммобилайзера на ВАЗ Калина, а также Приора и Гранта показана в ролике от канала «avtodopka. ru».

Замок зажигания

Замок зажигания – это сложное устройство, предназначенное для контроля подачи электропитания к системам автомобиля, предотвращающее разряжение аккумуляторной батареи и обеспечивающее пуск мотора от системы стартера. Замок включает в себя две составные части:

• механическая, представленная цилиндром замка;
• лектрическая, представляющая собой комплекс контактов, замыкающих электрические импульсы при том или ином повороте ключа.

Замок зажигания на Ладе Калине имеет три режима:

1. Режим «0». При таком положении, ключ можно легко вынуть, при нем работают осветительные приборы, аварийка, аудиосистема.
2. Режим «1», фиксированный. Ключ из такого положения вытащить уже нельзя, при нем включается система зажигания, питание подается ко всем системам, кроме стартера. Но стоит учитывать, что долгое нахождение ключа в режиме «1» может привести к разрядке аккумулятора. Это положение используется при включении стартера, для того, чтобы заработавший бензонасос накачал нужное давление для обеспечения дальнейшей идеальной работы стартера.
3. Режим «2» — включение системы стартера.

В комплекте замка зажигания Лады Калина находится ключ от замка, который служит не только по своему прямому профилю, но и в качестве ключа от дверей и багажника.

Меняем замок зажигания на любимой Ладе Калине

Замок зажигания на любой машине, в том числе Лада Калина, представляет собой узел, который позволяет запустить двигатель в результате поворота ключа. Выход из строя этого механизма приведет к невозможности движения на авто, так что в случае выявления неисправностей в его работе необходимо как можно быстрее определить причину и сделать ремонт. Подробнее о замене узла читайте ниже.

Неисправности замка зажигания

Как и любое электронное устройство, замок зажигания Лады Калины подвержен частым поломкам. Неисправности могут возникнуть по массе причин, наиболее частые из которых следующие.

• Окисление контактов всегда приводит к серьезным повреждениям (обычно из за попадания влаги и сырости в машине)
• Перегорание контактов, что происходит из-за резких скачков напряжения. Перепады напряжения обычно приходятся на момент запуска силового агрегата, в ходе которого резко повышается температура внутри системы, отчего изоляция просто выгорает. Вот почему так важно подходить к вопросу запуска грамотно.
• Механические повреждения. Если, собираясь повернуть ключ, вы заметили, что сделать это стало труднее, чем обычно, то значит, что-то случилось с личинкой замка, быть может, он просто забился грязью или пылью, а может, на заводе был допущен брак, который выявился только теперь.

Если проблема кроется в перегорании или окислении, то, провернув ключ в замке, вы не увидите никакой реакции от системы зажигания. В таком случае нужно всего лишь заменить контакты, не меняя при этом весь замок, если дефект проводов несильный, то и вовсе можно обойтись зачисткой контактов.

Также порча личинки замка происходит, когда некто пытается угнать авто. В любом случае замок нужно менять полностью. Но как это сделать самостоятельно?

Основные неисправности замков зажигания

Кажется, ну просто проще нет операции чем произвести запуск автомобильного мотора. Ведь нужно совсем немного — повернуть ключ и сердце машины загудит, начнет вибрировать, тем самым давая возможность водителю двигаться вперед. Но бывают моменты, когда все идет не по плану, когда после поворота в замке зажигания ключа ничего не происходит в силовой установке, вообще ничего. В большинстве случаев причиной этому являются неисправности в системе зажигания.

Варианты поломок.

Конечно, вариантов поломок замков зажигания может быть большое количество. Наиболее распространенными являются неисправности, основная причина которых связана с контактами — они окисляются или оплавляются. Обычно это происходит в результате резкого перепада напряжения, а это просто неизбежно в тот момент, когда запускается двигатель. При запуске сердца автомобиля температура электропровода повышается. В следствии, постепенно, раз за разом, год за годом, изоляционная часть постепенно выгорает.

При такой ситуации замена замков зажигания не нужна, а все сводится к замене контактной группы. Что по бюджету более привлекательно. Важный момент! Если производить замену не хотите, а подобного рода проблема возникла в первый раз, можно просто зачистить контакты. На первых порах этого вполне будет достаточно, а с подобной работой справится не только опытный автоэлектрик, но и обычный автомобилист.

Контактная группа — типичные неисправности.

Вообще ремонт контактных групп и их неисправности (основные) бывают разнообразными. Прежде чем на них остановится подробнее, необходимо разобраться в самой контактной группе. Основная ее задача — производить подключение необходимых потребителей электричества. Самым главным признаком того что контактная группа неисправна — одновременный отказ в работе группы электроустройств. Это связано с тем, что каждый отдельный контакт внутри группы имеет запитку на несколько потребителей одновременно. Например, активация поворотников, фонарей заднего хода, дальний и ближний свет возможна только если включен замок зажигания.

Именно по этой причине в результате неисправности хоть одного контакта, который пропускает через себя на других потребителей питания, от работы «откажутся» все вышеописанные приборы. Бывают случаи, когда прекращают свою работу одновременно несколько устройств, причем часто вроде, как и между собой не связанных. При возникновении такой ситуации причина кроется в проблемах с контактной группой. Очень часто проблемы настолько серьезные, что требуется замена замков зажигания.

Предохранителей.

Еще одним «слабым звеном» является блок предохранителей. Дело в том, что к каждому из его гнезд подведено сразу несколько потребителей. Поэтому неисправности в блоке также могут стать причиной выхода из строя сразу нескольких систем указывает на необходимость ремонта. Кстати, его можно сделать самостоятельно, если иметь знания, навыки и опыт. В случае отсутствия таковых лучше вызывать выездного автоэлектрика.

Помимо этого, данный узел может иметь повреждения, которые будут носить механический характер. Многие автомобилисты сталкиваются с ситуацией, когда поворачивание ключа сопровождаются различными трудностями. Например, ключ клинит, он заскакивает, его тяжело вставить или извлечь. При такого рода проблемах основной причиной является неисправность самой личинки замка. Личинка замка ломается по разным причинам, например, в результате попадания внутрь грязи, пыли, в следствии заводского брака и т.д.

Нередки случаи возникновения и других неприятных ситуации. Например, владельцы машин теряют последние ключи, или их автомобили пытаются угнать, в результате этого замок приходит в негодность. Такого рода проблемы всегда влекут за собой необходимость производить замену замка зажигания. Самому провести подобного рода работу очень тяжело, особенно если отсутствуют навыки.

Да, ремонт контактных групп и их неисправности — это не просто. В большинстве случаев автомобилисты не рискуют заниматься этим самостоятельно. Так как неквалифицированный ремонт может только усложнить ситуацию, в результате этого придется потратить дополнительные финансы. Поэтому если нет навыков, знаний в ремонте замков зажигания, контактных групп, лучше не рисковать. Тем более, что на сегодняшний день не всегда с подобной проблемой нужно ехать на СТО.

Замена замка зажигания своими руками

К большому сожалению, Лада Калина не может порадовать надежностью, долговечностью, многие системы, в том числе и замок зажигания, выходят из рабочего строя уже через пару лет, поэтому, чтобы сэкономить на ремонте в дорогостоящих автосервисах, лучше узнать, как это сделать самостоятельно. Итак, придя к мысли, что замок нужно менять, покупаем новый замок, который стоит в районе тысячи рублей. В комплекте мы получим три личинки (на двери и багажник) и 2 ключа. Также нужно приобрести четыре срывных болта, так как старые после демонтажа уже будут не годные.

Кроме самого изделия нам понадобится следующие инструменты:

• зубило;
• две отвертки, плоская, чтобы снимать фиксаторы и под крест для болтов;
• ключ на 10 или трещетка с головкой на 10;
• ключ на 8.

Приступаем к работе

1. Для начала нужно будет отсоединить провод аккумулятора от минуса.

2. Вооружившись отверткой под крест, выкручиваем крепежи на рулевой колонке. Чтобы вам было удобнее, сразу предупреждаем: два болта находится по правой и левой стороне(3), два снизу в середине(2), и два в самом низу(1). Так же есть саморез который находится прямо под рулем(4).

3. Вытаскиваем фиксаторы, держащие подрулевые переключатели. Демонтируем переключатели.

4. Теперь нам понадобится помощь зубила. Нужно нанося удары средней мощности, отвернуть болты. Болты, как правило, после нескольких лет эксплуатации сильно прикипают, поэтому придется потрудиться. Как только вы заметите, что болты начинают съезжать с места, можно брать в руки пассатижи и дальше работать уже только при их помощи.

Замена замка зажигания

Как всегда, если работа связана с электричеством, начинать ее нужно с отключения минусовой клеммы аккумулятора. Из инструмента потребуются фигурная отвертка и небольшое зубило. Необходимо заранее купить замок зажигания. При этом нужно учитывать наличие иммобилайзера. Если все готово, можно переходить к замене. Последовательность действий следующая:

1. Открутив пять болтов, снимаем декоративный кожух рулевой колонки. Шурупы разные, поэтому лучше запомнить, какой, где стоял. Кроме того, чтобы снять кожух нужно опустить вниз рукоятку регулировки рулевой колонки.
2. Замок зажигания закреплен на двух хомутах, стянутых болтами, которые невозможно открутить ключом. Поэтому придется воспользоваться зубилом. Его нужно упереть в шляпку и аккуратными, но довольно сильными ударами откручивать его до тех пор, пока не станет возможным делать это руками. То есть, зубилом нужно не срубать болт, а использовать его как аналог ключа.
3. Таким образом, придется открутить все 4 шурупа.
4. Замок останется висеть на проводах.
5. Отключаем электрические разъемы, и замок зажигания легко снимается.
6. Установка производится в обратной последовательности.

Стоит отметить, что данная последовательность действий аналогична для всех модификаций автомобиля, в том числе для замка зажигания «Калины 2», выпускаемой с 2013 г.

Замена замка зажигания на калине

Добро пожаловать! Замок зажигания – по сути это небольшая деталь, получив доступ к которой можно завести машину без ключа (Если человек имеет опыт в этом деле), но если взять обычных владельцев то к ним это не относится (Хотя возможно вам и придётся заводить когда ни будь свой автомобиль без ключа), но сегодня мы не об этом говорим, а об замене замка зажигания на автомобиле, в данной статье мы разберём вместе с вами все нюансы которые касаются этого замка, а именно как получить к нему доступ и какие признаки он будет подавать при выходе из строя, ну что же приступим!

Примечание! Для того чтобы поменять замок зажигания, нужно будет запастись: Гаечным ключом, молотком, а так же зубилом и отвёрткой у которой на конце будет не крестообразное, а плоское лезвие!

Краткое содержание:

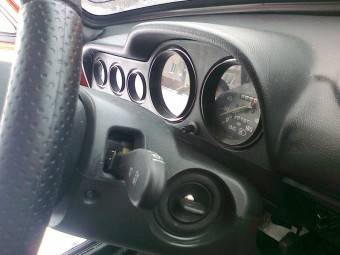

Где находится замок зажигания? На большинстве отечественных автомобилях (Исключением является вся классика), замок стоит в правой части но чтобы его можно было разглядеть по подробнее, для этого нужно снять обшивку с руля и после этого перед вами будет вот такая вот картина (см. фото ниже), на которой вы увидите то что сам замок установлен и прикреплён к рулевому валу и выведен он в правую часть автомобиля.

Когда нужно менять замок зажигания? При выходе из строя замка, в основном у автомобиля появляются проблемы с её заводкой, а именно машина может как вообще не заводится и не подавать никакой жизни при повороте ключа, а может подавать всё же жизнь тем что приборы все которые есть на панели будут загораться (Имеется ввиду при повороте ключа), но сама машина при этом заводится не будет.

Примечание! Если у вас не заводится машина при повороте ключа, не спешите грешить на замок вить дело может быть вовсе и не в нём, а всего лишь в стартере, понять это можно следующим способом, вам нужно будет сперва снять кожух рулевой колонки с автомобиля и после этого разъединить разъём идущий от замка и соединяющийся с колодкой проводов (О том как снять кожух и разъединить разъём с колодкой проводов, читайте ниже в этой же статье) и после чего при помощи омметра проверить разъём (А именно сопротивление каждого контакта) на исправность, для этого подсоедините выводы от омметра к каждому контакту и если хоть один контакт выдаст какое ни будь другое значение (Каждый контакт должен выдавать значение 0) то замок неисправен!

Кой что ещё, когда будете проверять контакты обязательно вставьте ключ в замок и вращайте на разных положениях проверяя при этом значение которое выдаст омметр, к примеру сперва поставьте ключ в положение 1 и проверьте, затем в положение 2 и проверьте, а соответственно в положение 0 ключ ставить и проверять контакт не нужно, потому что положение 0 это выключенное положение! (Если замок окажется исправен а автомобиль всё равно не заводится, тогда рекомендуем вам ознакомится со статьёй под названием: «Замена стартера на Ладе Калине»)

Может сталкивались вы когда ни будь с таким, поворачиваете ключ в зажигании и заводите автомобиль а он у вас назад не возвращается, так вот это означает то что у вас сломалась возвратная пружина которая находится в самом замке и в таком случае замок тоже подлежит замене.

Примечание! Но можно по сути замок и не менять, так как пружина может меняться отдельно от замка о том как это сделать мы вас так же научим в этой статье!

Замок зажигания в калине: ремонт или замена?

Для замков классических ВАЗовских моделей контактная группа или личинки продавалась отдельно, что существенно удешевляло ремонт, при выходе из строя этих деталей. Замок зажигания для Калины можно приобрести только в сборе, поэтому многие предпочитают менять его сразу целиком, не озадачиваясь разборкой и сборкой. При этом необходимо помнить, что в этом случае придется также поменять личинки в замках дверей и багажника, так как в Калине все они отпираются одним ключом. В противном случае придется брать с собой два ключа.

Еще один нюанс состоит в том, что в автомобиле имеется встроенный иммобилайзер – противоугонная система, предотвращающая несанкционированный запуск двигателя. Если он активирован, то при установке нового замка и использовании новых ключей необходимо будет извлечь чипы из ключей для старого замка и установить их в новые, в противном случае вы не сможете завести автомобиль даже с исправным замком.

Предупредить полный выход из строя замка зажигания можно путем его разборки, устранения задиров и продуктов износа, восстановления смазки. Если повреждения серьезны, то лучше произвести замену выключателя зажигания в сборе или заменить износившиеся детали, взяв их из нового замка. В последнем случае, возможно, не придется менять прочие личинки или носить собой два ключа.

Как заменить замок зажигания на ВАЗ 1117-ВАЗ 1119?

Примечание! Прежде чем начать менять замок, скиньте минусовую клемму с аккумуляторной батареи, всё же с электроникой предстоит работать! (О том как скинуть клемму, см. в статье: «Замена аккумулятора на ВАЗ», в пункте 1)

Снятие: 1) В начале операции вам нужно будет снять кожух с рулевой колонки, для этого воспользуйтесь отвёрткой и с её помощью выверните семь винтов которые крепят кожух (см. фото 1), после того как винты все будут откручены, полностью вытяните ручку за счёт которой осуществляется регулировка руля (см. фото 2, она указана стрелкой) и после этого снимите нижний кожух, а затем приподняв верхний тоже снимите его с рулевой колонки.

Примечание! Когда снимите нижний и верхний кожух, посмотрите на их боковую часть или поищите под педалями резиновое уплотнительное кольцо, которое нужно для того чтобы закрывать замок зажигания от пыли и грязи!

Работа с зубилом

Сначала нужно снимать так, чтобы разъединить колодки жгутов проводов замка зажигания. При этом лезвие инструмента должно упираться в край головки болта, после этого ударами молотком по зубилу следует ослабить затяжку болта.

Далее точно таким же способом нужно ослабить затяжку остальных болтов. Очень важно не разрубить зубилом головку болта. Для ослабления затяжки болт должен провернуться против часовой стрелки. Когда затяжка ослаблена, можно вывернуть болты плоскогубцами.

При извлечении последнего болта необходимо придерживать выключатель зажигания. Так отсоединяется скоба крепления и непосредственно замок.

>Перед установкой замка обратно следует вставить в него ключ и перевести его в первое положение. Это задвигает в замок защелку блокировки рулевого вала.

Далее нужно установить замок зажигания на место, вынуть из него ключ и проверить, работает ли блокировка рулевого вала. Убедившись в исправности всех механизмов, нужно соединить колодки проводов замка зажигания и прикрепить накладки к рулевой колонке.

Теги зажигание, своими руками
