Серийные модели автомобиля УАЗ Патриот оснащены цифровыми датчиками температуры охлаждающей жидкости (далее — ДТОЖ). Измерительный прибор предназначен для отслеживания «градуса» антифриза, передачи данных на электронный блок управления ЭБУ.

На основании полученных данных ЭБУ выводит информацию на приборную панель. Водитель реагирует на сигналы приборного щитка, принимает решение о целесообразности последующей эксплуатации технического средства.

В силу различных обстоятельств датчики периодически выходят из строя. Так как конструкция неразборная, приборы подлежат замене целиком. Самостоятельно установить новый ДТОЖ вовсе не сложно, но следуйте рекомендациям инструкции по эксплуатации. Нарушать регламент не допустимо.

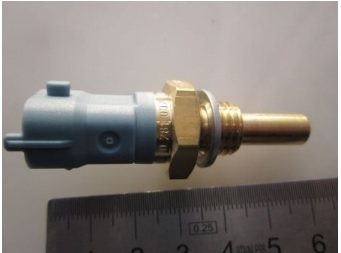

Какие датчики температуры установлены на УАЗ Патриот

Как и в ряде других автомобильных марок, на УАЗ Патриот предустановлен ДТОЖ. Что касается датчика внешней температуры воздуха (далее — ДВТВ), то прибор установлен только в комплектациях Стиль, Привилегия, Комфорт, Лимитед.

В Классик и Максимум ДВТВ приборы не установлены. Владелец технического средства может вмонтировать самостоятельно, предварительно купив оборудование в автомагазине, на авторынке, сети интернет.

От точности показаний ДТОЖ зависит качественный состав топливной смеси. Срок эксплуатации датчика неограниченный, за исключением механического повреждения, короткого замыкания в цепи.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

Электрическая цепь датчика температуры УАЗ

В автомобилях УАЗ с дизельным двигателем «Андория» электрическая цепь с датчика температуры (ДТОЖ)

ведет непосредственно на указатель температуры на щитке приборов и его показания не участвуют в автоматизированном расчете режимов работы двигателя в случае комплектации двигателя Андория без системы EGR, а с системой рециркуляции выхлопных газов EGR информация с датчика регистрируется блоком управления.

Рис. Датчик температуры охлаждающей жидкости УАЗ на электрической схеме

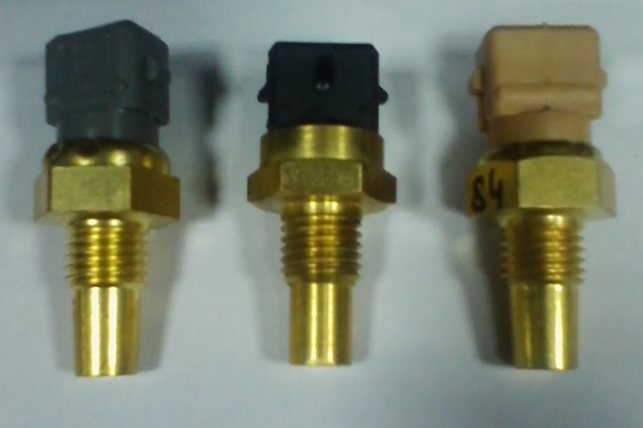

Каталожные артикулы, цены датчиков температуры на УАЗ Патриот

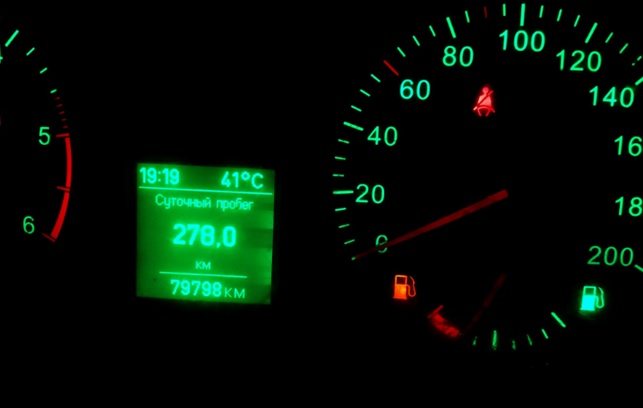

ДВТВ

В модификациях УАЗ Патриот: Стиль, Привилегия, Комфорт, Лимитед ДВТВ предустановлен внутри порога с водительской стороны под пластиковой накладкой.

Чтобы обеспечить доступ к измерительному прибору необходимо предварительно демонтировать полимерную накладку. Датчик зафиксирован на металлической конструкции винтом.

Форма ДВТВ коническая с двумя контактами с тыльной стороны. За работу ДВТВ отвечает предохранитель в монтажном блоке под номером №15. Отсутствие показаний температуры на приборной панели — первый признак неисправности.

Общие сведения о датчике температуры охлаждающей жидкости УАЗ

Датчик температуры охлаждающей жидкости (ДТОЖ)

в автомобилях УАЗ с дизельными двигателями Андория предназначен для контроля температуры охлаждающей жидкости.
Датчик температуры (ДТОЖ) УАЗ
устанавливается в корпус термостата. установленного на фронтальной части головки блока цилиндров.

Датчик температуры (ДТОЖ)

УАЗ 2.77.110 является неразборным и неремонтируемым элементом и подлежит замене целиком в случае его повреждения.

Рис. Датчик температуры УАЗ на схеме головки блока цилиндров двигателя Андория

Датчик температуры охлаждающей жидкости УАЗ 2.77.110

выполнен в латунном корпусе с резьбовой частью, из которой вынесен чувствительный элемент, имеющий непосредственный контакт с охлаждающей жидкостью. Чувствительный элемент
датчика температуры УАЗ
выполнен на основе терморезистора (термистора), имеющего обратный (отрицательный) температурный коэффициент. Таким образом, сопротивление термистора
датчика температуры
тем ниже, чем выше температура на его чувствительном элементе.

Как самостоятельно заменить датчики температуры на автомобиле УАЗ Патриот

Подготовительный этап:

• Рожковой ключ на «19»;
• Ветошь;
• Дополнительное освещение по мере необходимости;
• Новый «измерительный прибор».

Пошаговая инструкция по замене датчика своими силами:

• Устанавливаем УАЗ Патриот в периметр ремонтной зоны;
• Глушим двигатель, открываем капот;
• Блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
• Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Активируем зажигание, проверяем функциональность датчика. Доливаем недостающее количество антифриза по мере необходимости.

Датчики системы управления двигателем УАЗ Патриот

Датчики температуры охлаждающей жидкости Уаз Патриот и температуры воздуха во впускном трубопроводе типа 19.3828 представляют собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик температуры охлаждающей жидкости ввернут в корпус термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 В через резистор 2 кОм. При низкой температуре сопротивление датчика высокое, при высокой температуре — низкое. Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, на прогретом — низкое. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.
Для замены датчиков температуры Уаз Патриот охлаждающей жидкости и температуры воздуха во впускном трубопроводе вам потребуется ключ на 19. Отсоедините провод от клеммы минус аккумуляторной батареи и частично слейте охлаждающую жидкость из радиатора

Отсоедините колодку жгута проводов от разъема датчика, отстегнув пружинный замок и выверните датчик из корпуса термостата

И датчик температуры воздуха из впускного трубопровода

Проверка датчика температуры Уаз Патриот схема: 1 – переменное сопротивление 10 кОм; 2 – аккумуляторная батарея; 3 – вольтметр; 4 – миллиамперметр; 5 – датчик.

Для проверки датчиков необходимо собрать схему. Сопротивлением 1 по миллиамперметру 4 установите ток в цепи 1–1,5 мА. При температуре +25 °С вольтметр 3 должен показывать напряжение 2,957–3,022 В. Изменяя окружающую температуру датчика, измерьте значение падения напряжения вольтметром 3. У исправного датчика оно должно укладываться в следующие пределы: при температуре 40 °С – 2,287–2,392 В; при температуре 90 °С – 3,642–3,737 В. Неисправный датчик замените. Установите датчики температуры Патриот в последовательности, обратной снятию. При установке датчика температуры охлаждающей жидкости смажьте его резьбу герметиком

Датчик положения коленчатого вала Уаз Патриот

Датчик положения коленчатого вала (синхронизации) типа DG-6 0261210113 фирмы Bosch или 23.3847 индуктивного типа предназначен для определения углового положения коленчатого вала двигателя, синхронизации работы контроллера с рабочим процессом двигателя и определения частоты вращения коленчатого вала.

Датчик положения коленвала Уаз Патриот схема: 1 – обмотка датчика; 2 – корпус; 3 – магнит; 4 – уплотнитель; 5 – привод; 6 – кронштейн крепления; 7 – магнитопровод; 8 – диск синхронизации.

Конструктивно датчик представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска синхронизации 8 мимо торца магнита на выводах обмотки возникает потенциал, являющийся для контроллера информацией о частоте вращения коленчатого вала. Два зуба на диске отсутствуют, при прохождении впадины на диске мимо магнита формируется импульс, по которому контроллер определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей работа системы зажигания и, следовательно, двигателя прекращается. Предварительно датчик можно проверить непосредственно на двигателе. Для окончательной проверки датчик необходимо снять с двигателя. Для замены датчика коленчитого вала Патриот потребуются: тонкая отвертка, ключ на 10, автотестер. Выключите зажигание и отсоедините провод от клеммы минус аккумуляторной батареи

Нажмите на пружинный зажим колодки и разъедините разъем датчика синхронизации, затем подсоедините один щуп тестера, включенного в режиме омметра, к центральному выводу колодки жгута проводов датчика, а второй щуп к любому боковому выводу. Сопротивление обмотки датчика должно составлять 700–900 Ом

Для окончательной проверки снимите датчик, для чего отогните хомуты крепления его жгута проводов к впускной трубе и блоку цилиндров, протяните жгут вниз выверните болт крепления и выньте датчик из отверстия в блоке цилиндров двигателя

Присоедините к выводам датчика тестер, включенный в режиме измерения напряжения. Быстро поднесите к сердечнику датчика металлический предмет (например, пинцет). Если датчик исправен, на приборе будет скачок напряжения. Если напряжение не меняется, датчик неисправен и его нужно заменить. Установите датчик коленвала Уаз Патриот в последовательности, обратной снятию. После установки датчика проверьте зазор между его сердечником и зубьями диска синхронизации. Он должен быть 1–1,5 мм.

Датчик положения распределительного вала Уаз Патриот

Датчик положения распределительного вала (датчик фазы) типа PG-3.1 0232103006 Bosch, или 406.3847050-04, или 406.3847050-05, или ДФ-1 установлен в левой задней части головки блока цилиндров. Его действие основано на эффекте Холла. По информации этого датчика контроллер определяет момент установки поршня 1-го цилиндра в ВМТ такта сжатия для расчета последовательности впрыска топлива согласно порядку работы цилиндров.

При выходе из строя датчика фазы газораспределения Патриот контроллер включает сигнальную лампу в блоке ламп и переходит из режима фазированного впрыска на резервный режим подачи топлива одновременно во все цилиндры. На этом режиме значительно возрастает расход топлива, поэтому неисправный датчик фазы нужно заменить при первой возможности.

Для замены датчика вам потребуются: тонкая отвертка или шило, ключ на 10. Выключите зажигание и отсоедините провод от клеммы минус аккумуляторной батареи

Отстегнув пружинный замок, разъедините колодки жгута проводов датчика фазы. Снимите с металлического держателя колодку жгута проводов датчика

Выверните болт крепления и выньте датчик из отверстия в головке блока цилиндров

Схема проверки датчика фазы Патриот: 1 – датчик; 2 – штекерная колодка; 3 – резистор 0,5–0,6 кОм; 4 – светодиод АЛ307; 5 – металлическая пластина.

Соберите схему для проверки датчика распредвала Патриот и подсоедините провода к клеммам аккумуляторной батареи. Светодиод 4 должен загореться и сразу погаснуть. Перемещайте вблизи стержня датчика пинцет или отвертку. Если датчик исправен, светодиод должен кратковременно загореться. Если светодиод не горит, датчик неисправен и его необходимо заменить. Установите датчик в последовательности, обратной снятию.

Расходомер воздуха Уаз Патриот

Датчик массового расхода воздуха Уаз Патриот типа HFM5-4.7 0280218037 фирмы Bosch, или 20.3855 фирмы Siemens, или 406.1130000-01 расположен между шлангом воздушного фильтра и шлангом впускной трубы. Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества и направления движения воздуха, проходящего через датчик. В датчик встроен датчик температуры воздуха, чувствительным элементом которого является термистор, установленный в потоке воздуха. При низкой температуре сопротивление датчика высокое, при высокой температуре — низкое

Сопротивления датчика температуры воздуха от температуры всасываемого воздуха

Если датчик температуры воздуха Патриот неисправен, то контроллер заносит в память код ошибки и включает сигнальную лампу, показания неисправного датчика контроллер заменяет на фиксированное значение температуры воздуха 33 °С. Для замены датчика вам потребуются: ключ на 10, отвертка с крестообразным лезвием. Отсоедините провод от клеммы минус аккумуляторной батареи

Отжав снизу отверткой или пальцем пластмассовую защелку, отсоедините колодку жгута проводов от датчика массового расхода воздуха. Ослабьте затяжку хомутов крепления шлангов

Снимите шланги с датчика, а затем датчик расхода воздуха Уаз Патриот. Установите датчик в обратном порядке. Обратите внимание на состояние резиновой прокладки, так как ее повреждение может привести к перебоям в работе двигателя.

Датчик положения дроссельной заслонки Уаз Патриот

Датчик положения дроссельной заслонки типа 406.1130000-01 или DKG-1 0280122001 производства Bosch представляет собой потенциометр с токосъемным элементом, перемещающимся по радиусу токопроводящего сектора от 0 до 100°. Для проверки датчика положения дросселя Патриот потребуются: автотестер и отвертка. Отсоедините провод от клеммы минус аккумуляторной батареи

Отсоедините от датчика колодку жгута проводов и измерьте сопротивление между выводами «1» и «2» колодки датчика. У исправного датчика оно должно быть около 2 кОм. Подключите автотестер к выводам «2» и «3». При открытом положении дроссельной заслонки сопротивление должно быть 0,7–1,38 кОм, при закрытом – 2,6 кОм

Для замены неисправного датчика положения дроссельной заслонки Патриот выверните два винта его крепления и снимите датчик. Установите новый датчик в порядке, обратном снятию.

Будет полезно: АКПП и МКПП Шевроле Кобальт: расход топлива и замена масла, распространенные неисправности и способы диагностики, ремонт своими руками и советы по эксплуатации

Датчик детонации Уаз Патриот

Датчик детонации 02612311046 производства Bosch, или GT 305, или 18.3855 установлен на блоке цилиндров двигателя с правой стороны под впускным трубопроводом в районе 4-го цилиндра.

Схема датчика детонации Патриот: 1 – штекер; 2 – изолятор; 3 – корпус; 4 – гайка; 5 – упругая шайба; 6 – инерционная шайба; 7 – пьезоэлемент; 8 – контактная пластина.

Датчик детонации на Патриоте представляет собой пьезоэлектрический прибор, воспринимающий вибрации стенки блока, вызванные ударными волнами при детонации в цилиндрах. Детонация — это взрывное самовоспламенение рабочей смеси в цилиндрах двигателя. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с ростом интенсивности детонационных ударов. Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива. При выходе из строя датчика или его электрических цепей контроллер сигнализирует водителю включением лампы и переходит на резервный режим управления двигателем с поздним углом опережения зажигания. Этот режим характеризуется пониженной мощностью двигателя и увеличенным расходом топлива, поэтому при первой возможности датчик нужно заменить. Для проверки нужно снять датчик детонации с автомобиля.

Для снятия и проверки датчика детонации потребуются: тонкая отвертка или шило, ключ на 13. Выключите зажигание и отсоедините провод от клеммы минус аккумуляторной батареи

Выведите шланг отопителя из держателя на болту датчика. Отсоедините разъем жгута проводов от выводов датчика, отстегнув пружинный замок колодки

Отверните гайку, снимите кронштейн шланга отопителя со шпильки, ввернутой в стенку головки блока цилиндров, и снимите со шпильки датчик. Присоедините к выводам датчика автотестер, включенный в режиме измерения напряжения. Постучите по корпусу датчика твердым предметом (например, пинцетом) – напряжение должно изменяться. Если напряжение остается постоянным, датчик неисправен и его нужно заменить. Установите датчик детонации Уаз в порядке, обратном снятию.

Лямбда зонд Уаз Патриот

Датчик концентрации кислорода Патриот типа 5WK9-1000G фирмы Siemens применяется в системе впрыска топлива с обратной связью. Датчик установлен в приемной трубе системы выпуска отработавших газов. Для корректирования расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает датчик концентрации кислорода. Содержащийся в отработавших газах кислород контактирует с датчиком концентрации кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь). Для нормальной работы температура датчика должна быть не ниже 300 °С, поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент.

Отслеживая выходное напряжение лямбда зонда Патриот, контроллер определяет, какую команду по корректированию состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) – на обеднение смеси. ля замены управляющего датчика концентрации кислорода вам потребуется ключ на 22. Отсоедините провод от клеммы минус аккумуляторной батареи

Разъедините колодку датчика и жгута проводов, отжав пластмассовую защелку затем выверните датчик из приемной трубы и снимите с автомобиля. Установите датчик в порядке, обратном снятию.

ДВТВ

Алгоритм замены:

• УАЗ Патриот устанавливаем на ровную площадку, можно смотровой канал. Выжимаем стояночный тормоз в целях безопасности;
• Открываем капот, снимаем силовые клеммы с аккумуляторной батареи. Это необходимо с целью предотвращения короткого замыкания в цепи при проведении работ;
• Слева отвинчиваем пластиковую накладку, обеспечиваем беспрепятственный доступ к измерительному прибору;
• Отверткой с крестообразным наконечником отвинчиваем ДВТВ, снимаем концевики;
• На место штатного датчика устанавливаем новый, надеваем клеммы вновь;

Запускаем двигатель, проверяем функционал измерительного прибора. Замена оборудования своими руками завершена.

Причины преждевременного выхода из строя ДТОЖ, ДВТВ

• Механическое повреждение;
• Брак при изготовлении;
• Трещина на корпусе;
• Короткое замыкание в цепи;
• Ослабленное крепление клемм;
• Попадание влаги внутрь измерительных приборов;
• Перегорание плавильного элемента предохранителя монтажного блока предохранителей;
• Некорректная работа системной прошивки электронного блока управления ЭБУ.

Рекомендации по уходу и обслуживанию датчиков

• Строго соблюдать рекомендации производителя по срокам технического обслуживания автомобиля;
• Покупать детали с оригинальными каталожными артикулами. Точные данные указаны в руководстве по эксплуатации вашим техническим средством;
• При появлении первых признаков неисправности двигателя обращайтесь в СТО;
• При покупке неоригинальных деталей консультируйтесь со специалистами по поводу совместимости с моделью автомобиля;
• Не устанавливайте датчик температуры от других марок авто на УАЗ Патриот, так как полноценная функциональность и корректность отображения данных не гарантирована.

Длительность ресурса эксплуатации датчиков температуры сокращается при частом использовании автомобиля в морозы, попадании влаги внутрь конструкции.

Неисправности датчика температуры УАЗ

Проверка датчика температуры (ДТОЖ 2.77.110) УАЗ

заключается в измерении его сопротивления на выводных клеммах в различных температурных режимах.
Датчик температуры
должен варьировать свое сопротивление не уходя в обрыв или короткое замыкание. Частой неисправностью цепи
датчика температуры
в автомобилях УАЗ является нарушение контактов в проводной сети от датчика до указателя температуры. Для устранения таких неисправностей в цепи
датчика температуры
необходимо проверить целостность контактов в клеммах и целостность проводов цепи.
