Как работает датчик скорости автомобиля

Можно вспомнить о таком устройстве, как датчик Холла. Он используется в системах бесконтактного зажигания. Именно на таком же принципе и основана работа датчика скорости автомобиля. Он состоит из:

1. Катушки.
2. Сердечника.
3. Полупроводникового элемента.
4. Корпуса.

Катушка намотана на сердечнике, она получает питание от бортовой сети. Вокруг нее образуется магнитное поле. Установка производится таким образом, чтобы между полупроводником и сердечником катушки проходил металлический элемент, приводимый в движение коробкой передач. При этом происходит изменение магнитного поля, а на кристалле полупроводника возникает ЭДС. Фактически датчик скорости считает число оборотов вала, на котором установлено зубчатое колесо из металла. Но именно благодаря микропроцессору, в котором закладывается алгоритм, происходит вычисление текущей скорости автомобиля и вывод показаний на дисплей (либо на стрелочный индикатор с электромагнитной головкой).

Типы датчика оборотов коленвала

• Магнитные (индуктивного типа). Датчики коленвала этого типа не требуют для себя отдельного источника питания. Для сигнала ЭБУ напряжение индуцируется в тот момент, когда зуб синхронизации проходит сквозь магнитное поле, образованное вокруг датчика. Помимо контроля за оборотами коленвала, датчик коленвала используется и как датчик скорости.
• Датчик Холла (в основе эффект Холла). Движение тока начинается в момент приближения к датчику изменяющегося магнитного поля. Диск синхронизации перекрывает магнитное поле, и его зубья взаимодействуют с магнитным полем датчика. Датчик оборотов коленвала этого типа применяется ещё и как датчик распределителя зажигания.
• Оптический датчик. В датчиках этого типа диск синхронизации выполнен с пазами (зубьями) или отверстиями. Диск прерывает световой поток между приёмником и светодиодом. Приёмник, перерабатывая полученный световой поток в импульс напряжения, передаёт его в ЭБУ.

Электронный блок управления (ЭБУ), принимая сигналы, которые генерирует датчик частоты вращения коленчатого вала, определяет: положение коленвала относительно верхней мёртвой точки (ВМТ) в 1 и 4 цилиндрах двигателя, частоту вращения коленвала и направление его вращения.

Благодаря полученным результатам ЭБУ создаёт сигналы для управления: форсунками, моментом зажигания, включением (выключением) электробензонасоса, работой тахометра (показаниями).

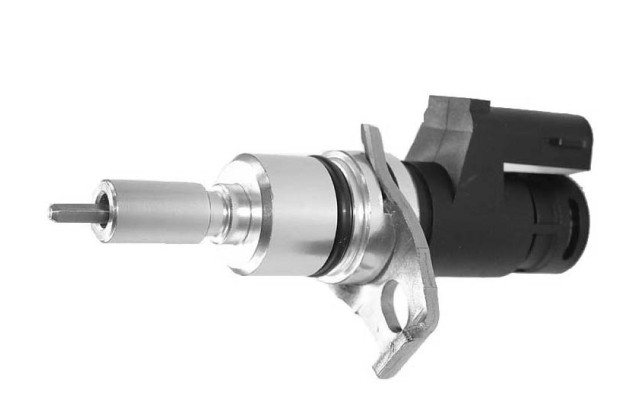

Внешний вид датчика

О том, где находится датчик скорости вашего автомобиля, вы можете узнать, прочитав руководство по эксплуатации. Но если такового нет, можно его самостоятельно найти. Отличить датчик от остальных несложно. Его установка производится на коробке переключения скоростей. Можно провести полную аналогию с автомобилями, у которых механический привод спидометра. В движение приводится как тросик, так и центральная ось датчика скорости от редуктора в КПП.

Обычно устанавливают этот механизм в верхней части коробки. Он прикручивается к выходу редуктора, в середине которого имеется вал с квадратным сечением для улучшения передачи движения. Корпус у датчика выполнен из пластика. От него идет три провода к электронному блоку управления двигателем. В некоторых моделях датчиков возможно использование четырехпроводного подключения. Один подключается к плюсовому выводу от замка зажигания, второй – к общему проводу, а третий используется для передачи сигнала к блоку управления. На конце имеется штекерный разъем для облегчения подключения к бортовой сети.

Что означает код P0343?

P0343 срабатывает, когда блок управления двигателем (ЭБУ) получает неисправный сигнал от датчика положения распределительного вала (ДПРВ).

Распространенной причиной является неисправность датчика распредвала или повреждение проводки. ДПРВ установлен на одном из распределительных валов. P0343 — это общий код неисправности, который применяется всеми автопроизводителями, начиная примерно с 2000 года.

Некоторые двигатели имеют несколько датчиков положения распредвала. Поскольку распределительный вал должен иметь синхронизацию с датчиком коленвала в момент запуска, распространенным симптомом является то, что двигатель будет плохо заводиться или вообще не запускаться.

Четырехтактный коленчатый вал вращается на два оборота за один цикл, а распределительные валы вращаются по одному обороту за цикл. У более старых автомобилей обычно нет датчика распредвала, а только датчик коленвала. Это связано с тем, что старым автомобилям не нужно знать, на каком из оборотов находится коленчатый вал.

В каждый цилиндр подаётся зажигание и топливо один раз за каждые два оборота коленчатого вала. Для этого используется ДПРВ, чтобы определить, находится ли цилиндр в цикле впуска или сгорания.

В старых автомобилях без датчика распредвала свечи зажигания включаются два раза за оборот, это называется «искра впустую». Таким образом, чтобы не включать катушки зажигания два раза за оборот, когда требуется только один, используется датчик распределительного вала.

Первые симптомы неисправности датчика

Как и любой другой электронный прибор, датчик скорости «ВАЗ-2110» может отказать. Причем это происходит порой неожиданно. Стоит заметить, что все поломки, связанные с этим элементом, можно обнаружить моментально – на приборной панели загорается контрольная индикаторная лампа, оповещающая о наличии ошибки в системе управления. А причин для отказа может быть превеликое множество. Среди наиболее популярных – окисление контактов. В результате этого, либо не поступает питание на устройство, либо не исходит от него сигнал. Все зависит от того, какой именно контакт окислен.

Если вы видите, что загорелась контрольная лампа CHECK ENGINE, а двигатель на холостых оборотах работает неустойчиво, даже глохнет, то вполне возможно, что вышел из строя датчик скорости «ВАЗ-2110». Но следует обращать внимание на то, что аналогичные симптомы присутствуют и при выходе из строя других, не менее значимых элементов. Например, датчика массового расхода воздуха. Электронный блок управления не может считать главные параметры. В частности, он не видит, какое количество воздуха поступает в дроссельный узел. Из-за этого он не может правильно скорректировать качественный состав смеси. Стоит заметить, что при поломке ДМРВ контрольная лампа, оповещающая об ошибке, не загорается.

Таблица устранения ошибки P0343

Ошибка	Описание	Причины	Устранение
P0343	Высокий уровень сигнала цепи датчика положения распределительного вала.	Неисправность датчика распредвала. Повреждение провода питания 5В от болка управления (ECM). Коррозия / плохое соединение в разъёме датчика. Неисправный провод заземления к ECM. Короткое замыкание провода питания и заземления. Низкое напряжение аккумулятора / неисправный генератор. Неисправный стартер. Неисправность блок управления двигателем (ECM).	Зарядите аккумулятор, устраните проблемы с зарядкой от генератора. Устранить любые повреждения проводки между датчиком распредвала и блоком управления. Очистить датчик от масла. Очистить разъём датчика. Заменить датчик распредвала. Заменить блок управления двигателем ECM / PCM (редко).

Как проверить датчик

Для начала удостоверьтесь в том, что лампа CHECK ENGINE горит, в противном случае – меняйте ДМРВ. Для диагностики датчика скорости вам потребуется вольтметр (желательно цифровой). Но если есть возможность, лучше воспользоваться осциллографом. С его помощью можно увидеть форму сигнала, амплитуду. Если возникает необходимость проверить состояние катушки, выводы у которой находятся на колодке по краям, можно использовать даже контрольную лампу.

Вам при диагностике необходимо, чтобы вал внутри датчика вращался. Как это сделать – решайте сами. Можно поднять одну сторону автомобиля, завести двигатель, включить передачу и развить скорость вращения колеса свыше 5 км/ч. Но если есть возможность подключить вал к электродвигателю, то не упустите ее. Так будет намного безопаснее. Подайте питание на датчик, мультиметр или осциллограф включите между вторым и третьим выводом. При исправном узле будет появляться напряжение на сигнальном выводе.

в нашей группе вконтакте

ДИАГНОСТИРУЙТЕ ВАШЕ АВТО САМИ!

Код Р0335 заносится, если:

коленчатый вал проворачивается; за один поворот коленчатого вала двигателя контроллер считывает меньше 58 или больше 60 зубьев на задающем диске шкива коленчатого вала. При возникновении постоянной неисправности лампа «CHECK ENGINE» загорается через 2 драйв-цикла.

1. Проверяются провода и сопротивление датчика положения коленчатого вала. Сопротивление может незначительно изменяться при повышении температуры.

2. Выходной сигнал датчика должен иметь амплитуду напряжения переменного тока около 0,3 В при оборотах прокручивания коленчатого вала стартёром.

КАК ПРОВЕРЯТЬ:

1. С помощью меню «Ошибки» очистите коды ошибок. Проворачивайте коленчатый вал в течение 10 секунд или до пуска двигателя.

Какие еще могут случиться неполадки

Все поломки, связанные с электронной начинкой, могут быть быстро выявлены путем проведения действий, описанных выше. И обрыв катушки, и пробой полупроводникового элемента покажет только диагностика при помощи вольтметра или осциллографа. Но случаются и такие неполадки, которые нельзя определить при помощи такой проверки. К счастью, они видны после того, как датчик скорости «ВАЗ» снят с автомобиля.

Типичная поломка – это обрыв металлического стержня. Все дело в том, что он при движении автомобиля вращается без остановки, из-за чего происходит сильный перегрев. Желательно, чтобы время от времени проводилась смазка трущихся деталей, это позволит уменьшить температуру. В результате нагрева металлический стержень отпадает от пластиковой основы. Движение не передается, датчик не работает. Поэтому перед тем, как проводить диагностику электронной части, снимите ее и осмотрите на предмет наличия механических повреждений.

Что собой представляет датчик коленвала

Датчик коленвала в разных источниках (книгах, инструкциях, описаниях или каталогах) может иметь несколько равноправных наименований. ДПКВ – датчик положения коленчатого вала, датчик синхронизации. Чуть реже встречается название «датчик ВМТ».

Датчик оборотов коленвала, без оговорок можно назвать единственным датчиком, неисправность которого приводит к остановке двигателя.

Почему так? Дело в том, что датчик коленвала, задача которого выполнять синхронизацию работы топливных форсунок или системы зажигания. То есть сбой в его работе приводит к сбою, соответственно системы впрыска топлива.

Датчик коленчатого вала в процессе работы подаёт сигналы (сообщает) ЭБУ о положении коленвала, частоте и направлении вращения коленвала. Принцип работы датчика коленвала может отличаться в зависимости от типа применяемого датчика на конкретной модели автомобиля.

Замена датчика

Перед началом проведения работ отключите минусовую клемму от аккумулятора, чтобы не возникло короткого замыкания. Отсоедините штекер, при помощи которого датчик подключается к бортовой сети. После этого при помощи рожкового ключа выкрутите привод. Вот и все, на этом демонтаж окончен. Сделайте диагностику, осмотрите внимательно привод, нет ли повреждений. Ремонт проводить нет смысла, проще заменить датчик скорости 2110 новым. Установка производится в обратной последовательности.

В любом автомобиле есть система контроля скорости, позволяющая водителю всегда знать, в каком скоростном режиме он передвигается. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его предназначении, неполадках, а также диагностике вы сможете узнать из видео ниже.

Управление рядом исполнительных устройств на двигателе необходимо производить с учетом углового положения коленчатого вала. Примерами таких устройств являются форсунки и катушки зажигания. При управлении форсунками начало впрыска топлива должно производиться в определенные моменты времени, определяемые заданным положением коленчатого вала (так называемая, фазированная топливоподача). При управлении катушками зажигания моменты начала накопления энергии и искрообразования должны быть выбираться с учетом положения коленчатого вала. Кроме того, регистрация блоком управления сигналов ряда датчиков, таких как датчик абсолютного давления во впускном коллекторе, датчик расхода воздуха, датчик детонации должна производиться в строго определенные моменты времени, также определяемые текущим угловым положением коленчатого вала.

Выполняемая блоком управления процедура опроса сигналов датчиков и организации управляющих воздействий с учетом фаз рабочих процессов в цилиндрах двигателя носит название синхронизации.

Синхронизация в системе управления позволяет в любой момент времени с необходимой точностью (до долей градуса) иметь информацию об угловом положении коленчатого вала, а также о порядке следования рабочих процессов во всех цилиндрах двигателя.

На первых двигателях с микропроцессорными системами управления синхронизация осуществлялась при помощи трех датчиков: начала отсчета (НО), угловых импульсов (УИ), а также номера цилиндра (фаза). Первые два из указанных датчиков устанавливались соответственно на маховике и его зубчатом венце, третий – на распределительном валу. Тип используемых датчиков – электромагнитный. Недостатком такой системы синхронизации является ее низкая надежность, так как определение положения коленчатого вала производится на основе обработки сигналов одновременно двух датчиков (НО и УИ). Выход из строя любого из указанных датчиков приводит к полному нарушению работы системы синхронизации. Кроме того, в эксплуатации происходит нарушение формы зубьев на венце маховика и скопление на датчике металлической стружки, что приводит к искажению сигнала датчика УИ.

В современных системах управления двигателями широкое распространение получила система синхронизации с использованием двух датчиков, один из которых установлен на связанном с коленчатым валом специальном зубчатом диске (датчик положения коленчатого вала), а другой – на распределительном валу (датчик положения распределительно вала). Установленный на коленчатом валу и выполненный из магнитного материала зубчатый диск (диск синхронизации) имеет определенное число (например, 60) равномерно расположенных по его окружности выступов и впадин, служащих для формирования угловых отметок положения коленчатого вала. Для получения отметки ВМТ на диске синхронизации удалены несколько (обычно 2) зубьев. Выполненный таким образом диск синхронизации позволяет при помощи одного датчика получить информацию о текущем угле поворота коленчатого вала и положению ВМТ цилиндров двигателя, фазы одноименных рабочих процессов которых различаются на один оборот коленчатого вала. Различить между собой указанные цилиндры двигателя позволяет второй, расположенный на распределительном валу, датчик системы синхронизации (датчик номера цилиндра). Имеется большое число разновидностей таких систем синхронизации, с дисками синхронизации на коленчатом и распределительных валах, имеющими различное число зубьев.

Амплитуда сигналов электромагнитных датчиков системы синхронизации в значительной степени зависит от частоты вращения коленчатого и, соответственно, распределительного валов, затрудняя их регистрацию блоком управления. Поэтому, для повышения надежности работы системы синхронизации, на современных автомобилях могут использоваться датчики синхронизации на основе элементов Холла или магниторезистивных элементов, амплитуда сигнала которых не зависит от частоты вращения коленчатого и распределительного валов.

Назначение датчика скорости в автомобиле

Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет выставить угол опережения зажигания, помимо этого, устройство осуществляется контроль качества топливовоздушной смеси.

Контроллер скорости автомобиля ВАЗ 2110

Регулятор производит сбор всей необходимой информации для инжектора — количество оборотов мотора, скорость езды, данные о детонации и т.п. — после чего передает импульсы на ЭБУ. Блок управления после передачи осуществляется проверку всей полученной информации, в результате чего вносит правки в функционирование инжектора.

Признаки неисправностей

В том случае, если одометр перестает нормально работать, при этом спидометр выдает неправильную информацию касательно пройденного километража и скорости, это свидетельствует о неисправности. Это может быть проблема как датчика скорости ВАЗ 2110, так и привода устройства. Не исключается такой вариант, что проблемы связаны с электропроводкой. Также на практике часто случаются неполадки, вызванные распиновкой датчика скорости, которая может быть перепутана либо неработоспособностью самого разъема. В последнем случае проблема может быть обусловлена плохими контактами.

Помимо всего прочего, признаком неисправности регулятора может служить то, что машина глохнет на холостых оборотах. Разумеется, причин, по которым авто глохнет, может быть множество. В том случае, если спидометр, расположенный на панели приборов, будет выдавать некорректные данные, на щитке должен гореть индикатор Чек Энджин. Если ДС выйдет из строя, вы сразу обратите внимание на горящий чек на приборной панели.

Внешние признаки

При формировании в памяти электронного блока управления двигателем (сокращенно ЭБУ) р0336 ошибка цепи датчика коленвала существует ряд внешних признаков, отображающихся на поведении машины, при возникновении которых следует выполнить дополнительную проверку сканером для диагностики. Стоит отметить, что перечисленные ниже симптомы могут указывать и на наличие других проблем, а не только ошибки датчика коленвала. Так, p0336 проявляет себя следующим образом:

• На приборной панели активируется сигнальная лампа Check Engine.
• Возникают пропуски зажигания в одном или нескольких цилиндрах двигателя. То есть, мотор начинает «троить», что отчетливо слышно по звуку.
• Потеря динамических характеристик машины, двигатель слабо разгоняется (повышает обороты). Также наблюдается потеря мощности, что выражается в том, что машина «не тянет», особенно при движении в гору либо в нагруженном состоянии.
• Проблемы с запуском двигателя вплоть до полной невозможности запустить мотор.
• Вибрация двигателя в процессе работы. При этом зачастую возникают не только вибрации и сопровождающие их неприятные лязгающие звуки.
• Двигатель глохнет, причем это может произойти не только на малых, но и на средних и высоких оборотах, в том числе при движении автомобиля.
• Возрастает расход топлива, причем во всех режимах работы двигателя.
• При работе мотора на холостых оборотах их значение может быть неустойчиво (то есть, обороты «плавают»).

Ошибка коленвала р0336 по статистике чаще всего возникает на автомобилях «Газель», ВАЗ, Kia, Honda, «Шевроле», Ford. Но, не застрахованы от нее и владельцы других автомобилей. Причем расшифровка диагностического кода р0336 может отличаться и звучать как: “Ошибка ДПКВ А пропуск одного зуба”, “Crankshaft Position Sensor A Circuit Range/Performance”, “Неправильный показатель / не отрегулирован датчик А положения коленвала”.

Диагностика ДС на ВАЗ 2110

Место расположения регулятора в моторном отсеке

Как проверить датчик скорости на ВАЗ 2110 своими силами? В первую очередь, для этого необходимо знать, где должен располагаться ДС, после чего осуществляется диагностика его привода. В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в подкапотном пространстве, неподалеку от выпускного коллектора. Как показывает практика, о нагретый коллектор могут тереться провода подключения, в результате чего они плавятся.

В результате происходит короткое замыкание. Как правило, решить такую проблему можно путем изолирования проводов и фиксации их таким образом, чтобы они не соприкасались с коллектором. Еще одним вариантом диагностики будет проверка обрыва тросика. Такая причина является одной из наиболее вероятных. Если тросик в порядке и никаких повреждений в ходе процесса выявлено не было, значит, проблема заключается в самом контроллере либо его приводе.

Проверка на ВАЗ 2110

Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.

Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Итак, двигатель на «Десятке» забарахлил и есть все предположения, что это произошло из-за датчика коленчатого вала. Под руками есть мультиметр, который может работать в режиме омметра.

Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.

Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.

Если с зазором все в порядке, до демонтируем устройство с авто.

На ВАЗ 2110 оно находится на крышке масляного насоса.

Перед этим лучше нанести метки положения ДПКВ.

Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.

Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.

После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.

При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно — нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера. Приобретая новый регулятор, необходимо обратить внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно.

Ремонт и замена своими руками

Если вы решили поменять устройство своими силами, ознакомьтесь с процедурой снятия и замены.

Демонтаж контроллера производится следующим образом:

1. Сначала вам необходимо обесточить бортовую сеть транспортного средства, для этого отсоедините минусовой провод от аккумулятора.
2. Далее, отсоедините от самого контроллера разъем с проводкой. На этом этапе важно запомнить, какая распиновка у этих элементов.
3. Непосредственно сам контроллер можно выкрутить рукой. Если своими силами у вас это сделать не получается, попробуйте воспользоваться гаечным ключом на 21 или 22. В данном случае регулятор может иметь определенные отличия в конструкции.
4. Также сразу проверьте, насколько хорошо функционирует привод. После того, как регулятор демонтирован, необходимо выкрутить гайку, которая фиксирует привод к коробке передач. Процедуру демонтажа необходимо производить очень осторожно, поскольку если вы случайно уроните шток в трансмиссию, коробку необходимо будет снимать и разбирать. Что касается нового привода, то он оснащается резиновым уплотнителем. Перед тем, как произвести монтаж, его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит вам более наглядно разобраться в процедуре замену контроллера (автор ролика — Авто Новости).

Все новые компонента необходимо установить в обратном порядке. Опять таки, в данном случае большую роль играет распиновка проводки. Внутри самой колодки вы можете увидеть, как обозначается распиновка. Используя тестер при активированном зажигании необходимо определить, на какой из разъемов следует подключить привод.

В том случае, если на мультиметре показывается «-», а данный привод был подсоединен в плюсовой разъем, это свидетельствует о том, что необходимо поменять полюсность. Далее, производится диагностика привода, а также следует проверить работу спидометра во время движения либо при приподнятой передней части транспортного средства (чтобы колеса были на весу).

Если вы сомневаетесь в том, что сможете произвести всю процедуру самостоятельно и поменять контроллер правильно, то мы посоветуем обратиться за помощью к специалистам. В принципе, этот процесс не особо сложный, поэтому стоимость услуги замены будет не особо высокой. Для установки лучше использовать более качественный регулятор, чтобы в будущем не столкнуться с необходимостью его ремонта и замены.

Описание датчика скорости

Где находится датчик спидометра (ДС), как проверить девайс, что представляет собой схема подключения и распиновки разъема? Для начала разберем основную информацию касательно ДС.

Место установки и предназначение

Первостепенное предназначение контроллера скорости заключается в обеспечении правильной подачи топлива. Благодаря ДС в системе зажигания оптимально выставляется угол опережения. Также благодаря этому девайсу управляющий модуль контролирует качество горючей смеси в цилиндрах силового агрегата. Что касается места установки, то ДС располагается непосредственно на КПП, в моторном отсеке, рядом с выпускным коллектором.

Принцип действия

Принцип действия девайса основывается на эффекте Холла. Контроллер осуществляет сбор всех нужных данных с последующей передачей сигнала с полученной информацией на управляющий блок. В частности, речь идет о количестве оборотов двигателя машины, скорости передвижения, данных о возможной детонации силового агрегата и т.д. После получения этих данных, управляющий модуль производит проверку данных и при надобности вносит корректировки в работу инжекторного агрегата.

Возможные неисправности и способы их устранения

Теперь рассмотрим основные причины и признаки неисправности ДС в «Десятке». Основной признак — одометр функционирует некорректно, а на спидометре выдаются неверные данные о скорости транспортного средства и пройденном пробеге. В таком случае причина может заключаться как в выходе из строя непосредственно ДС, так и в неработоспособности привода девайса. Может быть такое, что причина поломки связана с повреждением элктроцепи подключения ДС. В некоторых случаях причина проблемы заключается в разъеме, вернее, его окислении, в результате чего устройство не может передавать правильные данные на управляющий блок.

Симптомы неисправности датчика коленвала

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.д.

При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя.

Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала. На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т.д.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Рекомендуем также прочитать статью о том, что показывает компьютерная диагностика двигателя. Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна.

Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм.

Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе. Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.

Как проверить ДС на работоспоспособность?

Если ДС не работает или работает, но неправильно, то нужно выполнить проверку устройства. Существует несколько вариантов диагностики девайса, рекомендуем ознакомиться с каждым из них.

Первый способ, для его реализации вам потребуется тестер — вольтметр:

1. ДС демонтируется из посадочного места в авто.
2. Затем вам понадобится сам тестер. Один его контакт необходимо подключить к разъему устройства, в частности, к контакту, по которому осуществляется выведение сигналов на блок управления. Другой контакт тестера необходимо заземлить, для этого подключите его к кузову автомобиля или головке блока цилиндров мотора.
3. Теперь покрутите контроллер — вам необходимо убедиться в наличии или отсутствии импульсов в рабочем цикле и произвести замен параметра выходного напряжения. Для определения вам необходимо установить кусок трубки на ось ДС, при этом вращать его следует со скоростью около 3-5 км/ч. Чем выше будет скорость вращения девайса, тем большим должно быть значение частоты и напряжения на дисплее тестера (видео снято каналом Автоэлектрика ВЧ).

Еще один метод проверки, для его выполнения контроллер не нужно снимать с машины:

1. Переднюю часть автомобиля необходимо установить на домкрат, при этом одно колесо должно быть поднято настолько, чтобы оно не касалось земли.
2. Контакты контроллера нужно подключить к выводам тестера.
3. После этого покрутите колесо, при этом следите за показаниями на тестере- Если напряжение имеется, а частота измеряется в Гц, то это говорит о работоспособности ДС.

Если тестера у вас нет, то можно воспользоваться методом диагностики с помощью контрольной лампы:

1. Сначала от контроллера необходим отключить разъем с проводом питания устройства.
2. Включите зажигание и найдите на разъеме положительный и отрицательный контакты.
3. Затем одно колесо необходимо подвесить с помощью домкрата.
4. Далее, провод контрольной лампочки нужно подключить сигнальному контакту датчика скорости и покрутить колесо рукой. Если вы заметили, что при прокручивании лампочка загорелись, то ДС работоспособный.

Датчик синхронизации дс 1

На двигателе ЗМЗ-409 датчик положения коленчатого вала (ДПКВ), он же датчик синхронизации, установлен в приливе передней крышки цепи распределительного вала. Датчик предназначен для синхронизации электронного управления электромеханизмами двигателя с работой его механизма газораспределения, и обеспечивает формирование импульсных сигналов для циклового, тактного и углового управления впрыском топлива и зажиганием двигателя.

Общее устройство, принцип работы и аналоги датчика положения коленчатого вала 23.3847.

Датчик 23.3847 индуктивного типа, он состоит из : цилиндрического корпуса с чувствительным элементом, который конструктивно представляет собой намагниченный сердечник с установленной на нем обмоткой из медного провода на изолированной катушке, основания с фланцем и отверстием крепления, кабеля в экранированный оболочке, трехконтактной вилки соединителя опрессованной на кабеле.

Датчик имеет полярность по схеме включения, то есть его обратное включение будет равносильно его неисправности. Работая в паре с диском синхронизации, датчик определяет частоту вращения и угловое положения коленчатого вала двигателя и синхронизирует работу электронного блока управления ЗМЗ-409 с рабочим процессом двигателя.

При прохождении зубьев диска синхронизации мимо торца магнита на выводах обмотки датчика возникает потенциал, являющийся для контроллера информацией о частоте вращения коленчатого вала. Одновременно датчик обеспечивает выдачу угловых импульсов синхронизации от зубьев диска, то есть размечает оборот коленчатого вала на угловые отметки. Угловая длительность одного зуба, включая интервал до следующего, составляет 6 градусов положения коленвала.

Диск синхронизации имеет вырез размером в два полных зуба. Начало двадцатого, после выреза, зуба диска совпадает с верхней мертвой точкой первого цилиндра. При его прохождении датчик формирует импульс, по которому блок управления и определяет, что поршень первого цилиндра находится в верхней мертвой точке.

Аналоги датчика положения коленчатого вала 23.3847 : датчик синхронизации ДС-1 406.3847060-01 и датчик синхронизации Bosch DG-6 0 261 210 113. Датчики несколько отличаются по внешнему виду, у датчиков 23.3847 и ДС-1 выход кабеля повернут на 90 градусов по отношению к оси крепежного отверстия датчика, а у Bosch DG-6 выход кабеля направлен в противоположную от крепежного отверстия сторону.

Инструкция по замене своими руками

Теперь ознакомимся с процедурой замены устройства. Перед заменой нужно купить новый датчик. Лучше всего приобрести ДС с металлическим штоком — такие устройства считаются более надежными и обычно работают значительно дольше. В вопросе замены нет ничего сложного, подробно процедура описана ниже (видео опубликовано пользователем Инзилем Назмутдиновым).

Этапы

Как поменять датчик скорости на «Десятке»:

1. В первую очередь следует отключить напряжения в электрической сети автомобиля. Выключите зажигание, после чего откройте моторный отсек и сбросьте клемму от аккумуляторной батареи.
2. Затем найдите датчик скорости и отключите от него провод с разъемом. Желательно при отключении запомнить распиновку контактов на штекере, чтобы правильно подключить девайс.
3. Что касается извлечения датчика скорости, то его можно просто открутить руками. Если устройство зафиксировано в посадочном месте слишком крепко, то для его демонтажа вам потребует гаечный ключ размером на 21 или 22. Размер неточный, поскольку конструкция устройства и, соответственно, габариты могут отличаться.
4. После демонтажа рекомендуем убедиться в правильной работе самого привода. Для этого открутите гайку, с помощью которой он крепится к коробке трансмиссии. Привод снимайте аккуратно, поскольку его шток ни в коем случае не должен попасть в корпус КПП, в иначе вам нужно будет ее демонтировать и разбирать.
5. Произведите монтаж нового датчика скорости, процедура монтажа всех компонентов осуществляется в обратном порядке.

Фотогалерея «Меняем ДС своими руками»
