Обрыв ремня и как выставить ГРМ ВАЗ 2109

Следует знать каждому, как выставить

ГРМ ВАЗ 2109, ведь от обрыва ремня не застрахован никто. Подфартило для вас несказанно, если вы стали владельцем автомобиля с 8-миклапанным мотором объемом 1,5 литра. Для них при обрыве ремня клапаны остаются невредимыми, на других, к огорчению, придется чинить ГБЦ.

Как найти, что порван ремень ГРМ? Довольно легко, потому что теряется искра, движок не заводится, а коленчатый вал крутится резвее, ежели обычно. Естественно, как выставить ГРМ ВАЗ 2109

верно, необходимо знать и при подмене ремня. Сейчас и разглядим } миф случай.

Как снять ремень ГРМ ВАЗ 2109?

До проведения работ установите под задние колеса упоры и выдавите ручной тормоз. Это не даст машине скатиться. Ослабьте болты на правом фронтальном колесе, потому что его придется снимать.

Поднимите правую сторону на домкрате и совсем снимите колесо (закиньте его под картер мотора, чтоб для которого предназначена конструкция падения машина не свалилась на диск тормоза). Откройте капот и ключом на 10 выверните три болта, которыми крепится защитный кожух механизма газораспределения. Что остается сделать нашему клиенту, сейчас у вас есть вид ему, можно продолжать.

Сейчас ослабьте гайку на генераторе и снимите ремень его привода. Он будет мешать проведению подмены, потому что придется снимать с коленвала шкив. Ключом на 19 (есть вариант даже баллонником) выверните болт, которым прикручен шкив к коленчатому валу.

Выставить метки грм ваз 2110 8 клапанов

На карбюраторных вариантах автомобилей есть вариант воткнуть в прорезь шкива отвертку либо маленькой ключик, чтоб удержать коленчатый вал от проворачивания. На инжекторных придется пользоваться помощью напарника, который будет посиживать в салоне и нажимать на педаль тормоза (при всем этом необходимо включить пятую скорость).

Когда выверните болт, необходимо ослабить натяжной ролик ВАЗ 2109, чтоб облегчить снятие ремня. Для этой цели берете ключ на 17 и выкручиваете гайку. При этом конечно ролик ГРМ ВАЗ 2109 снять вполне, потому что для установки нового ремня его тоже следует поменять.

Снимите ремень со шкивов и внимательно обследуйте состояние помпы – здесь не является люфтов, рукою подергайте ее шкив в стороны. Соответствующей особенностью наличия свободного хода и сильной выработки жидкостного насоса будет служить возникновение выработки по краю ремня. Если такая бывают, то стоит сразу поменять насос.

Как заменить ремень грм и выставитьметки ваз 2108

МОЯ ПАРТНЕРСКАЯ Программка Входите И ЗАРАБАТЫВАЙТЕ.

Что касается подмены помпы, то это необходимо проделывать при каждой смене ремня. Учитывая, что авто данного семейства уже что остается сделать нашему клиенту старше 5 лет, то рекомендуемый срок подмены ремня – около 50 тыс. км. Жидкостный насос же работает около 90-100 тыс. км. пробега.

Выставить метки грм на ваз 2109 карбюратор

Как следует, необходимо устанавливать новый вовремя, не дожидаться, когда он на сто процентов износится и разорвет ремень. Однако натяжной ролик ВАЗ 2109 необходимо поменять сразу с ремнем, других вариантов нет.

Как выставить ГРМ ВАЗ 2109 правильно?

Для выполнения работ для вас будет нужно ключи на 17 и 19, фонарик и плоская отвертка. Снимите вполне старенькый ремень с роликом (только не потеряйте шайбы, подложенные под ним на него). Установите новый натяжной ролик ВАЗ 2109, после этого приступайте к регулировке.

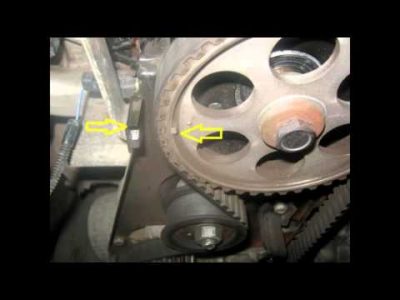

Ключом проверните шкив распределительного вала до момента, когда метка у него совпадет с планкой, прикрепленной к блоку мотора. После чего пытайтесь не трогать распределительный вал, чтоб не сбить его (хотя это сделать не возможно, но если есть желание нашему клиенту остается можно).

Несколько фото, которые дадут приятное представление что, какие метки нужно кооперировать для установки ремня ГРМ на девятке:

1. Выставление метки

на распределительном валу:

3.2. Проверка совпадения меток на шкиве коленчатого вала

3. Сверяемся с метками на маховике для более четкой установки

Как выставить метки грм на ваз 2112

Наживите на коленчатый вал болт, чтоб вы могли выставить шкив по меткам. Проверните коленвал пока, покуда метка на шкиве не станет верно вертикально – это самый 1-ый ориентир. После, чтоб удостовериться в корректности, вытащите резиновую заглушку в картере сцепления.

Раскроется смотровое окошко, через которое можно увидеть маховик. Итак вот, на последнем обязана быть метка – черта, которая при обычных настройках совпадает с прорезью на планке, прикрепленной к блоку мотора. Это ваш 2-ой ориентир, который прямо гласит о точности опции. Сейчас осталось только надеть ремень поначалу на шкив коленчатого вала, потом распределительного.

Чтоб отрегулировать натяжение ремня, необходимо установить в ролик ГРМ ВАЗ 2109 спецключ (конечно, в обстоятельствах его отсутствия, провести натяжение и с помощью отвертки и пары шурупов по другому гвоздиков). Обычное натяжение – это когда в самом длинноватом участке выходит провернуть его максимум на 90 градусов. И продать, он должен проворачиваться, но прокручиваться.

Когда повернуть его вообщем не выходит, то натяжение чрезмерное, необходимо ослабить. Для этой цели вам натяжной ролик ВАЗ 2109 и существует. Ослабьте гайку и проведите функцию поновой. После чего ключом прокрутите на несколько оборотов коленчатый вал и перепроверьте совпадение всех меток. Если нашему клиенту остается нормально, собирайте узел и заводите мотор.

о подмене ремня ГРМ на автомобиле ВАЗ 2109:

Подготовка

Работа по замене сальника распредвала не сложна. Для этого подготовьте следующий набор инструментов:

• Головка на 10, с удлинителем;
• Накидной ключ на 17;
• Шлицевая отвертка;
• Оправка;
• Молоток.

Начинать работу следует с подготовки. В нее входит обязательное отключение аккумулятора. А также снятие привода ГРМ. При этом, не забудьте в самом начале работы вывести двигатель в положение: 1 цилиндр в ВМТ такта сжатия. Это облегчит вам задачу по сборке мотора. Заодно стоит проверить правильность выставления меток на распредвале и коленвале. Если метки не совпадают, то имеет смысл выставить их в правильное положение. Это стабилизирует работу мотора, а также избавит вас от скорого капитального ремонта. Выполнив все подготовительные действия, приступают к работе по замене сальника.

Как выставить метки грм ваз 2109 карбюратор

Необходимо знать каждому, как выставить ГРМ ВАЗ 2109, ведь от обрыва ремня не застрахован никто. Повезло вам несказанно, если вы стали обладателем автомобиля с 8-миклапанным мотором объемом 1,5 литра. На них при обрыве ремня клапаны остаются невредимыми, на остальных, к сожалению, придется ремонтировать ГБЦ.

Как определить, что порван ремень ГРМ? Достаточно просто, так как пропадает искра, двигатель не заводится, а коленчатый вал вращается быстрее, нежели обычно. Конечно, как выставить ГРМ ВАЗ 2109 правильно, нужно знать и при замене ремня. Вот сейчас и рассмотрим этот случай.

Как выставить ГРМ ВАЗ 2109 правильно?

Для работы вам потребуется ключи на 17 и 19, фонарик и плоская отвертка. Снимите полностью старый ремень с роликом (только не потеряйте шайбы, подложенные под ним и на него). Установите новый натяжной ролик ВАЗ 2109, после чего приступайте к регулировке.

Ключом проверните шкив распределительного вала до момента, когда метка на нем совпадет с планкой, прикрепленной к блоку двигателя. После этого старайтесь не трогать распределительный вал, чтобы не сбить его (хотя сделать это достаточно сложно, но при желании все можно).

Несколько фото, которые дадут наглядное представление о том, какие метки необходимо совмещать при установке ремня ГРМ на девятке:

1. Выставление метки на распределительном валу:

2. Проверка совпадения меток на шкиве коленчатого вала

3. Сверяемся с метками на маховике для более точной установки

Наживите на коленчатый вал болт, чтобы можно было выставить шкив по меткам. Проверните коленвал до тех пор, покуда метка на шкиве не станет четко вертикально – это самый первый ориентир. После, чтобы удостовериться в правильности, выньте резиновую заглушку в картере сцепления.

Откроется смотровое окошко, через которое вы увидите маховик. Так вот, на последнем должна быть метка – черта, которая при нормальных настройках совпадает с прорезью на планке, прикрепленной к блоку двигателя. Это ваш второй ориентир, который прямо говорит о точности настройки. Теперь осталось только надеть ремень сначала на шкив коленчатого вала, затем распределительного.

Пошаговая замена сальника распредвала Ваз 2109

1. Отпустите болт распредвала.
2. Распустите натяжной ролик.
3. Демонтируйте ремень.
4. Выверните болт.
5. Демонтируйте шестерню. Делайте это аккуратно чтобы не потерять шпонку.
6. Демонтируйте шпонку с помощью маленьких кусачек.
7. Демонтируйте сальник с помощью шила.
8. Перед тем как установить новый сальник, смажьте его маслом для удобства установки. Смазать нужно внутреннюю и наружную части.
9. Запресуйте новый сальник с помощью отвертки(поглубже).
10. Возьмите ветошь и вытрите подтекания масла от старого сальника. Так же вытрите распредвал, чтобы увидеть подтекает ли масло.
11. Произведите установку шпонки на место.
12. Произведите установку шкива выступом к двигателю.
13. Закрутите болт крепления распредвала.
14. Произведите установку ремня ГРМ.
15. Притяните гайку на натяжном ролике, чтобы не было послабления.
16. Проверните распредвал. Это нужно для того чтобы подтянуть провисание ремня между ковалентном и распредвалом. Руками это сделать сложно. Для выполнения этого пункта работы нам помогли подручные средства, в частности оправка со свечного ключа.
17. Притяните натяжной ролик.
18. Установите свечи на место.

По текстовой инструкции, сложно проделать работу. Поэтому советую посмотреть видео урок, и понять все нюансы по выполнению данной задачи.

Сальники используются на автомобиле Ваз 2108 2109 21099 в следующих местах: 1) Сальники коленчатого вала. 2) Сальник распределительного вала. 3) Сальник трамблера. 4) Сальники коробки передач.

Сальники Ваз 2109

Задача сальника — не допустить течь масла в местах установки. Сальник — обычное резиновое уплотнительное кольцо в металлической обойме. Резиновое кольцо имеет специальные насечки, благодаря которым масло не вытекает. Владельца Ваз 2108 2109 21099 сальник интерисует, когда обнаруживается течь масла под машиной. Визуальным осмотром можно определить место, откуда течет масло:из коробки передач или из двигателя. Давайте рассмотрим поподробнее каждую группу сальников в отдельности. 1) Сальников коленчатого вала два. Один установлен на коленчатом валу со стороны шестерни, второй со стороны маховика. Определить течь из сальника со стороны ремня ГРМ очень просто: ремень ГРМ будет в масле, также со стороны шестерни под двигателем будет капать масло. Для замены потребуется снимать ремень ГРМ, шестерню коленвала и менять сальник. Все гораздо хуже, если потечет сальник коленвала со стороны маховика. Во первых не так то просто определить, что потекло: сальник коленвала или сальник первичного вала коробки передач. Непросто потому, чтооба они закрыты корпусом коробки передач, и определить откуда течет нельзя. Некоторые умельцы на вкус и запас определяют трансмисионное масло течет или моторное. Однако у Ваз 2108 2109 21099 в коробке может оказаться моторное масло(допускается по инструкции) и тогда вообще нельзя определить что потекло. Замена сальника коленвала со стороны маховика более трудоемка: нужно снимать коробку передач. 2)Сальник распределительного вала установлен со стороны шестерни. Замена его также не очень трудоемкая: снимется ремень ГРМ, шестерня, и сальник заменяется на новый. 3) Сальник трамблера установлен на распределительном валу со сторонытрамблера. Его нужно менять если бензонасос в масле и масло капает с самого трамблера. Справедливости ради следует отметить, что если у двигателя забивается сапун, то масло начинает давить именно через сальник трамблера, хоть он может быть и исправный. 4) Сальники коробки передач. Коробка передач имеет четыре сальника: а) Два сальника со стороны ШРУСов. б) Сальник кулисы переключения передач. в)Сальник первичного вала коробки передач. Если потек сальник Ваз 2108 2109 21099 со стороны ШРУСов, то это можно определить по каплям масла под местами, где ШРУС вставляется в коробку передач. Если проблема с сальником кулисы, опять таки течь масло будет видна на пыльнике штока переключения передач. Про сальник первичного вала Ваз 2108 2109 21099 писали выше. Однозначно сказать, что потек именно он нельзя. В таких случаях лучше купить сразу два сальника. Снять коробку передач, а там уже будет виден след от потека масла. Сразу станет ясно с коробки течет или со стороны двигателя. А сальник который не пригодился можно вернуть обратно или оставить про запас, благо цена его небольшая, около 1$. Ну вот мы и рассмотрели все сальники, которые установлены на Ваз 2108 2109 21099. Некоторые называют сальниками маслосъемные колпачки клапанов двигателя. По назначению, да , они выполняют такую же функцию, но все таки это не сальники, а маслосъемные колпачки .

Как поставить правильно ремень грм на ваз 2109

Ваз 2110Как поставить правильно ремень грм на ваз 2109

Составной частью газораспределительного механизма является ремень ГРМ, который относится к расходным материалам, за состоянием которых необходимо следить и регулярно менять. Статья посвящена ремню ГРМ автомобиля ВАЗ 2109, какие функции он выполняет, почему нужно его менять и как это правильно сделать. На видео показан пример выполнения замены.

Функции ремня ГРМ

Благодаря работе газораспределительного механизма осуществляется открытие и закрытие группы клапанов. В результате этого в цилиндры поступает воздушно-топливная смесь, и удаляются отработанные газы. Ремешок ГРМ синхронизирует работу валов. Таким образом происходит синхронное движение клапанов и поршней, тем самым исключается их столкновение.

ЭТО ИНТЕРЕСНО: Мазда 6 замена сцепления

Схема расположения ремня ГРМ

Ременная передача представляет собой обод из резины, на внутренней стороне которого имеются зубья, исключающие его проскальзывание на шестеренках. Производители ВАЗ 2109 установили срок эксплуатации газораспределительного ремня 50-60 тысяч километров, но реально его приходится менять через 35-45 километров пробега.

Ремень требует замены при обнаружении следующих дефектов:

• трещины, морщины на внутренней и внешней поверхности;
• износ, обрыв зубьев;
• слабое натяжение, в результате чего ремешок сползает;
• следы рабочих жидкостей на поверхности;
• обтрепанные боковые поверхности.

Если обнаружен любой их дефектов или вышел срок эксплуатации изделие необходимо заменить.

Ремешок со следами износа

Когда ремень рвется, клапана встречаются с поршнями. В результате чего они гнутся, могут испортиться поршни, поцарапаться стенки цилиндров, что приведет к дорогостоящему ремонту головки блока цилиндров. Вот почему опытные автолюбители рекомендуют делать визуальный осмотр резинового изделия через 15-20 тысяч пробега и не допускать его износа до критического состояния, когда он может порваться.

Как поменять ремень ГРМ?

Замена ремня выполняется на холодной машине. Если автомобиль не остыл, то изделие, надетое на горячие детали, может растянуться. В результате натяжение будет слабым, и ремешок сползает во время эксплуатации с шестерен или проскакивает на зубьях.

Набор инструментов

Чтобы выполнить замену на автомобиле ВАЗ 2109 как с карбюратором, так и с инжектором, необходимо подготовить следующий инструментарий:

• набор гаечных ключей;
• набор головок;
• удлинитель;
• отвертки;
• домкрат.

Вместе с газораспределительным ремнем рекомендуется менять натяжной ролик, а также помпу, если на ее поверхности обнаружены сколы и царапины.

Расходные материалы ГРМ

Этапы

Автомобиль для выполнения работ нужно ставить в удобное положение и зафиксировать так, чтобы он не покатился, подложив что-нибудь под задние колеса.

Работы по замене стоят из следующей последовательности шагов:

1. Сначала нужно демонтировать защитную крышку ГРМ, открутив три крепежных болта.
   Демонтируем защитную крышку ГРМ
2. Затем необходимо снять ремень генератора, чтобы он не мешал при выполнении дальнейших работ.
3. Далее подняв с помощью домкрата авто, нужно демонтировать правое колесо и брызговик. Если установлены подкрылки, их также необходимо демонтировать.
4. На следующем этапе необходимо выставить метки. Для этого нужно провернуть коленчатый вал за болт крепления шкива, пока метка распредвала не совпадет с меткой на крышке.
   Выставление меток на шкиве и крышке
5. Далее нужно снять заглушку с окошка на картере сцепления. Метки на маховике и крышке картера должны совпадать.
6. Когда метки выставлены, нужно зафиксировать коленчатый вал, чтобы он не проворачивался. Для этого нужно вставить отвертку между зубьями маховика, если на двигателе установлен инжектор. На двигателе с карбюратором коленвал фиксируется прямо на шкиве. После фиксации необходимо отвернуть крепежный болт и снять шкив генератора.
7. Ослабив болт крепления натяжного ролика, нужно отвести его в сторону так, чтобы натяжка ремня ГРМ стала слабой. После этого он легко сползает с роликов и шкивов.
   Сдвиг натяжного ролика в сторону
8. Затем нужно снять ремешок со всех роликов, таким образом, демонтируя его с двигателя.
9. Далее нужно открутить болт крепления и снять натяжной ролик для замены. На этом же этапе при необходимости меняется водяной насос. После установки натяжного ролика можно натягивать ремень.
10. Начинать ставить новое резиновое изделие нужно со шкива коленвала, затем завести его за шкив помпы, надеть на шкив распредвала и завести за натяжной ролик.
    Надеваем изделие на шкив распредвала
11. Для натяжения ремня нужно вставить два штыря в отверстия натяжного ролика и, проворачивая его против часовой стрелки, выполнить нужную натяжку. Натяжение будет выполнено правильно, если ремешок без усилий поворачивается на 90 градусов.
12. Далее нужно установить на штатное место шкив генератора и провернуть коленвал на пару оборотов в направлении часовой стрелки. После чего снова проверяется совпадение меток. Если метки не совпадают, процедуру установки ремня следует повторить.
13. Остальная сборка производится в обратном порядке.

После замены ремешка нужно завести двигатель и проверить его работоспособность. Важно, чтобы правильно были выставлены метки.

Заключение

Замена газораспределительного ремня на автомобиле ВАЗ 2109 – не сложная процедура и может быть выполнена даже начинающим водителем. Важно, правильно выставить метки, чтобы не сбить фазы газораспределения, и натянуть достаточно ремешок, так как от этого зависит эффективная работа двигателя.

Таким образом, благодаря самостоятельной замене, можно сэкономить время и деньги на посещении СТО. Кроме того, приобретается опыт ремонтных работ. Чтобы избежать неприятностей в пути, следует держать в багажнике запасной ремешок.

«Замена ремешка газораспределительного механизма и помпы на автомобиле ВАЗ 2109»

В этом видео демонстрируется, как поменять помпу и ремень ГРМ на ВАЗ 2109.

avtozam.com

Обрыв ремня и как выставить ГРМ ВАЗ 2109 • Ремзона ВАЗ

Ремень ГРМ на двигателе ВАЗ 2109

Необходимо знать каждому, как выставить ГРМ ВАЗ 2109, ведь от обрыва ремня не застрахован никто. Повезло вам несказанно, если вы стали обладателем автомобиля с 8-миклапанным мотором объемом 1,5 литра. На них при обрыве ремня клапаны остаются невредимыми, на остальных, к сожалению, придется ремонтировать ГБЦ.

Как определить, что порван ремень ГРМ? Достаточно просто, так как пропадает искра, двигатель не заводится, а коленчатый вал вращается быстрее, нежели обычно. Конечно, как выставить ГРМ ВАЗ 2109 правильно, нужно знать и при замене ремня. Вот сейчас и рассмотрим этот случай.

Перед началом проведения работ установите под задние колеса упоры и выжмите ручной тормоз. Это не даст машине скатиться. Ослабьте болты на правом переднем колесе, так как его придется снимать.

Поднимите правую сторону на домкрате и окончательно снимите колесо (закиньте его под картер двигателя, чтобы в случае падения машина не упала на тормозной диск). Откройте капот и ключом на 10 выкрутите три болта, которыми крепится защитный кожух механизма газораспределения. Все, теперь у вас есть общий вид на него, можно продолжать.

Теперь ослабьте гайку на генераторе и снимите ремень его привода. Он будет мешать проведению замены, так как придется снимать с коленвала шкив. Ключом на 19 (можно даже баллонником) выкрутите болт, которым прикручен шкив к коленчатому валу.

На карбюраторных вариантах автомобилей можно вставить в прорезь шкива отвертку или небольшой ключик, чтобы удержать коленчатый вал от проворачивания. На инжекторных придется воспользоваться помощью напарника, который будет сидеть в салоне и жать на педаль тормоза (при этом нужно включить пятую скорость).

Когда выкрутите болт, нужно ослабить натяжной ролик ВАЗ 2109, чтобы облегчить снятие ремня. Для этого берете ключ на 17 и выкручиваете гайку. Причем можно ролик ГРМ ВАЗ 2109 снять полностью, так как при установке нового ремня его тоже следует менять.

Снимите ремень со шкивов и обратите внимание на состояние помпы – в ней не должно быть люфтов, рукой подергайте ее шкив в стороны. Характерной особенностью наличия люфта и сильной выработки жидкостного насоса может служить появление выработки по краю ремня. Если таковая есть, то стоит сразу же менять насос.

Что касается замены помпы, то это нужно проделывать при каждой второй смене ремня. Если учесть, что автомобили данного семейства уже все старше пяти лет, то рекомендуемый срок замены ремня – около 50 тыс. км. Жидкостный насос же работает около 90-100 тыс. км. пробега.

Следовательно, нужно устанавливать новый своевременно, не дожидаться, когда он полностью износится и порвет ремень. А вот натяжной ролик ВАЗ 2109 нужно менять одновременно с ремнем, других вариантов нет.

Как поменять ремень на ВАЗ 2109?

Для замены ремня распредвала на ВАЗ 2109 не требуется смотровой ямы и специального инструмента. Владелец способен выполнить работу самостоятельно в течение 2-3 часов. Для осуществления ремонта необходимо приобрести запасные части — ремень и натяжной ролик.

Схема ГРМ на двигателе ВАЗ 2109

На схеме обозначены узлы:

• 1 — шестерня коленчатого вала;
• 2 — шестерня помпы;
• 3 — натяжитель;
• 4 — скоба с меткой положения;
• 5 — шестерня распределительного вала;
• 6 — ремень;
• 7 — буквами A, B, C и D обозначены метки на шестернях и корпусе.

Инструменты и материалы

Перед тем как менять детали, потребуется приготовить:

• набор гаечных ключей или головок (с размерами 8, 10, 17 и 19 мм);
• отвертка с толстым плоским жалом;
• ключ для проворачивания натяжного ролика (фабричный или самодельный);
• свечной ключ;
• маркер для нанесения отметок на деталях;
• ветошь для протирки крышки;
• ремень привода распределительного вала;
• натяжной ролик.

При отсутствии специального ключа допускается установка ролика при помощи двух подходящих штифтов (например, гвоздей или болтов) и плоскогубцев. Штифты вставляются в направляющие отверстия и проворачиваются пассатижами.

Выбор ремня

При приобретении ремня необходимо обращать внимание на фирму-изготовитель. По отзывам сервисных станций и владельцев, оптимальным соотношением цена-качество обладает продукция заводов Gates и Contitech. Рекомендуется установка натяжных роликов Gates, имеющих однорядный шариковый подшипник и рабочую часть, состоящую из двух сегментов.

Внешний вид ролика Gates

Инструкция по замене ремня на авто с карбюраторным двигателем

Для обеспечения беспрепятственного снятия ремня на моторе ВАЗ 2109 с карбюратором необходимо:

1. Установить машину на удобное место (гараж или открытую площадку). Включить передачу и зафиксировать стояночный тормоз.
2. Повернуть рулевое колесо вправо до упора, освободив доступ к правому брызговику.
3. Демонтировать брызговик двигателя на правой стороне. Детали крепятся болтами под ключ размером 8 мм. Ряд владельцев демонтируют только крепления по нижней части арки и отгибают щиток в сторону, обеспечивая доступ к шкиву коленвала.
4. Ослабить гайку нижнего крепления генератора к двигателю (ключом на 19 мм).
5. Отпустить верхнюю точку установки генератора (на 17 мм). Сдвинуть узел в сторону, снизив натяжение ремня привода ротора.
6. Удалить ремень со шкивов. Некоторые владельцы не пользуются таким способом снятия детали, проводя ее демонтаж при удалении шкива с коленчатого вала.
7. Выкрутить три болта крепления пластикового защитного кожуха на двигателе. Операция выполняется ключом на 10 мм. В конструкции крепления имеются дистанционные втулки, подложенные под болты.
8. Снять кожух, вытянув его вверх. Протереть внутреннюю поверхность от грязи ветошью.
9. Вынуть из смотрового лючка картера коробки передач резиновую крышку. Заглушка располагается над маховиком двигателя.
10. В полученное отверстие вставить отвертку, которая зафиксирует маховик и коленвал двигателя.
11. Отвернуть болт крепления шкива коленчатого вала (на 19 мм). Из-за большого момента затяжки требуется использовать удлинитель, который надевается на вороток или ключ. При откручивании гайки отмечены случаи выпадения отвертки, поэтому на этом этапе рекомендуется прибегнуть к помощи второго человека.
12. Снять шкив с вала. Проверить состояние уплотнительного сальника. При обнаружении малейших отпотеваний масла деталь необходимо заменить. Если оставить старый сальник, то возникает риск попадания масла на поверхность ремня, что приводит к его разрушению.
13. Вкрутить болт на штатное место.

Демонтаж старого ремня

Последовательность снятия старой детали:

1. Выкрутить свечи из цилиндров, что облегчит процедуру проворачивания коленчатого вала.
2. Провернуть коленчатый вал за болт шкива и совместить метки на шестерных и корпусе. Рекомендуется выполнить несколько оборотов вала, чтобы убедиться в корректности фаз газораспределения. Точность совмещения позволит далее правильно выставить фазы.
3. Отметить маркером взаимное положение ремня на всех шестернях. Метка наносится одновременно на сам ремень и шестеренку.
4. Отвернуть ключом на 17 мм гайку крепления натяжного ролика (на 0,5-1,0 оборота).
5. Ослабить натяжение ремня провернув ролик ключом или штифтами с плоскогубцами.
6. Удалить старый ремень с двигателя.
7. Приложить старую деталь к новой и перенести метки. Для взаимной фиксации деталей используются струбцины или зажимы.
8. Снять натяжной ролик. Узел рекомендуется менять вместе с ремнем, вне зависимости от состояния.

Установка нового ремня

Монтаж новых деталей состоит из шагов:

1. Поставить на штатное место новый натяжитель.
2. Надеть на шестерни ремень, соблюдая метки. Если требуется корректировка положения, то она выполняется поворотом коленчатого вала по часовой стрелке на небольшой угол.
3. Провернуть натяжной ролик, обеспечив натяг ремня.
4. Затянуть крепление ролика с моментом 40-42 Н/м.

После установки деталей на место некоторые владельцы проверяют соосность расположения шестерен. Из-за перекосов и биений происходит преждевременное разрушение и обрыв ремня, а также его сползание. Одной из причин может быть износ подшипников помпы, который определяется покачиванием вала за шестерню. При обнаружении люфта помпу необходимо менять, поскольку кроме разрушения ремня есть риск течи охлаждающей жидкости.

Распространенной причиной биений является деформация крепежной шпильки ролика, которая возникает при затяжке гайки. Шпильку можно заменить на новую, но допускается установка регулировочных шайб самостоятельного изготовления. Материалом для деталей, имеющих форму полукруга, являются жестяные банки. Полукольца подкладываются под натяжитель в зависимости от направления изгиба шпильки.

Места установок полуколец

Как Выставить Ремень Грм На Ваз 2109 ~ AUTOINTERLINE.RU

Поломка ремня и порядок установки ВАЗ 2109

Каждому необходимо знать, как установить время работы ВАЗ 2109, потому что никто не застрахован от разрыва ленты. К счастью, вы невыразимы, если вы стали владельцем автомобиля с 8-клапанным двигателем объемом 1,5 литра. На них, когда ремень сломан, клапаны остаются невредимыми, а на остальных, к сожалению, необходимо отремонтировать головку цилиндров.

ЭТО ИНТЕРЕСНО: Ремонт акпп ауди а4

Как определить, разорван ли зубчатый ремень? Просто, поскольку искра исчезает, двигатель не запускается, и коленчатый вал вращается быстрее обычного. Конечно, как правильно установить время работы ВАЗ 2109, вам нужно знать, когда заменяете ремень. Теперь рассмотрим этот случай.

Как снять зубчатый ремень ВАЗ 2109?

Перед началом работы поместите упоры под задние колеса и выжмите ручной тормоз. Это предотвратит скатывание автомобиля. Ослабьте болты на правом переднем колесе, так как его нужно будет снять.

Поднимите правую сторону гнезда и, наконец, снимите колесо (выбросьте его под картер двигателя, чтобы в случае падения автомобиль не упал на тормозной диск). Откройте капот и используйте 10-ключ для снятия трех болтов, закрепляющих защитный кожух распределительного вала. Все, теперь у вас есть общее представление об этом, вы можете продолжить.

Теперь ослабьте гайку на генераторе и снимите приводной ремень. Это будет мешать замене, поскольку вам необходимо снять шкив с коленчатого вала. Ключ от 19 (вы можете даже воздушный шарик), отвинтите болт, который привинчивает шкив к коленчатому валу.

На карбюраторных вариантах автомобилей можно вставить отвертку в паз шкива или небольшую клавишу, чтобы не вращать коленчатый вал. На инжекторе придется использовать помощь партнера, который сядет в салоне и нажимает на педаль тормоза (в то время как вам нужно включить пятую скорость).

При отвинчивании болта необходимо ослаблять натяжной ролик ВАЗ 2109 для облегчения снятия ремня. Для этого возьмите ключ до 17 и отвинтите гайку. И вы можете полностью снять зубчатый ремень ВАЗ 2109, потому что при установке нового ремня его также следует заменить.

Снимите ремень со шкивов и обратите внимание на состояние насоса. он не должен иметь никаких зазоров, потяните его шкив в стороны. Характерной особенностью присутствия люфта и сильного развития жидкого насоса может быть появление развития вдоль края пояса. Если он есть, вы должны немедленно заменить насос.

Как заменить ремень грм и выставить метки ваз 2108

МОЯ ПАРТНЕРСКАЯ ПРОГРАММА ЗАХОДИТЕ И ЗАРАБАТЫВАЙТЕ.

Как выставлять метки ГРМ на ВАЗ-2109 и как часто менять ремень?

Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.

Где находятся метки ГРМ на ВАЗ?

На 8-ми клапанном моторе ВАЗ один распредвал, на нём намного проще выставить метки, чем на двухвальнике. Разберём все возможные способы найти крайнее положение распредвала и коленвала.

На распредвале, как правило, есть метка на шкиве, такая небольшая риска, а на ГБЦ есть отлив, с которым должна совпасть эта метка, точнее даже не отлив, а выступ на щитке, с левой стороны, если смотреть спереди на двигатель и распредвал. Иногда этих меток не наблюдается, о том, как поступить в этом случае, рассказывается ниже.

Коленвал выставляется по метке на маховике, на коробке передач, возле двигателя сверху есть лючок, прикрытый резиновой заглушкой. ли снять заглушку, то там увидим риски на маховике и выступающий стержень с двигателя, которые должны совпасть.

Но тут может быть проблема: дело в том, что если двигатель разбирался и маховик снимался, то маховик можно поставить любой стороной, то есть, метка будет находиться чёрт знает где, но не в ВМТ.

На маховике нет ни направляющей, ни эксцентрика, какой стороной поставишь, той он и станет, хоть на 180 градусов разверни.

В таком случае можно поискать метку спереди двигателя- на шкиве и ответный прилив на маслонасосе на двигателе. Но это не на всех моторах такое, часто эта метка отсутствует. Как же поступить в ситуациях, когда метки не обнаружены? Начинается самое интересное, на самом деле, метки на этом двигателе не нужны, можно обойтись и без них.

Как выставить метки ГРМ на ВАЗ 2108, 2109, 2199, если нет меток?

Если ремень ГРМ ещё не снят и нужно просто убедиться в правильности установки меток ГРМ, выкрутите для начала свечи зажигания, чтобы было легче крутить коленвал.

Затем поставьте машину на домкрат, вывесив переднее колесо, включите передачу и вращайте вывешенное колесо,- это самый простой способ провернуть коленвал.

Заглянув в свечное отверстие, можно увидеть в каком положении находится поршень, а если всунуть туда отвёртку и потихоньку проворачивать коленвал, то можно легко поймать ВМТ, глядя на отвёртку.

Когда ВМТ данным способом определена, снимаем клапанную крышку и смотрим, как установлен распредвал, о том, как он должен стоять- чуть ниже.

Если ремень ГРМ уже снят и надо выставить положение коленвала и распредвала, то начать следует с того, чтобы убедиться, что ни один из поршней не находится в верхней мёртвой точке. Это нужно для того, чтобы, когда проворачивали распредвал, клапана не упёрлись в поршень и не погнулись.

Теперь приступаем к установке распредвала в нужное положение. Для этого нам понадобится снять клапанную крышку и смотреть, в какую сторону смотрят кулачки. В данном случае нам интересны не все кулачки, а только те, которые отвечают за первый цилиндр, так как мы будем выставлять ВМТ именно первого цилиндра.

На самом дела, нам нет особой разницы, по какому цилиндру выставлять распредвал, когда отсутствуют метки. Но раз уж принять выставлять по первому цилиндру, то и будем по нему выставлять, тем более, он ближе всего.

Под клапанной крышкой мы увидим коленвал, а на нём много кулачков (всего 8, по 2 кулачка на цилиндр). Первые два кулачка- это и есть наш первый цилиндр. И нам надо выставить вал таким образом, чтобы эти два кулачка одновременно надавливали на клапана. Это будет ВМТ, перекрытие клапанов.

В это же время кулачки четвёртого цилиндра (два дальних кулачка) не будут давить на клапана, а будут смотреть вверх буквой V. Это и есть ВМТ. Прелесть в том, что распредвал сам правильно устанавливается в нужной точке под действием пружин клапанов и никуда не уходит.

Теперь можно устанавливать коленвал.

Теперь надо поршень первого или четвёртого цилиндра установить в ВМТ, без разницы на какой из них смотреть, они двигаются синхронно. Лучше посветить фонариком в свечное отверстие, там будет виден поршень.

Когда поршень предположительно достигнет верхней мёртвой точки, нужно вставить в свечное отверстие что-то длинное, например, отвёртку. Проворачивая на несколько градусов коленвал туда-сюда, можно поймать ВМТ, отвёртка вылезет на максимальную величину.

Всё, метки установлены, можно надевать ремень ГРМ.

Ремень ГРМ надевается сначала на коленвал, затем на распредвал, максимально натягивается с правой от звёздочек стороны, а с левой стороны натягивается роликом натяжителя.

Начинаем

Все что нам понадобится.

Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.

Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.

Генератор отводим к двигателю и снимаем ремень.

Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.

Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметиком и ждут после этого добрых слов в свой адрес.

С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.

Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний. Аккуратно не потеряйте шпонку. Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт крепления крышки, три болта крепления помпы.

ЭТО ИНТЕРЕСНО: Ваз 2107 замена прокладки гбц

Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.

Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.

Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее. Болты помпы закручиваем равномерно по кругу, после проверяем крутится ли помпа. Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.

Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.

А теперь самое интересное – установка нового ремня

Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом.

Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень.

Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.

Как выставлять метки ГРМ на ВАЗ-2109 и как часто менять ремень?

Когда нужно менять ремень ГРМ?

Если обратиться к руководству по эксплуатации, то там указан срок в 60 тыс. км. Но это лишь в том случае, если новая «девятка». ВАЗ же этой модели давно снят с производства, поэтому лучше будет вам, если вы уменьшите периодичность замены до 40-45 тысяч километров пробега. Дело в том, что все механизмы двигателя постепенно изнашиваются, приходят в негодность, что сказывается на правильном функционировании систем.

А ремень ГРМ – это тот элемент, который отвечает за то, чтобы коленчатый и распределительный валы работали максимально синхронно. Одновременно с ремнем обязательно проводится замена ролика. Также следует проводить осмотр помпы. У нее ресурс составляет от силы 90 тыс. километров.

Следовательно, она должна меняться вместе с каждым вторым ремнем, а о том, как выставлять метки ГРМ на ВАЗ-2109 при ремонте, будет рассказано ниже. Таким образом вы обеспечите плановый ремонт всех агрегатов, которые находятся в конструкции привода.

Внеплановая замена ремня производится только в случае его обрыва либо заклинивания помпы, ролика.

Подготовка к замене ремня

Перед тем как провести замену, необходимо сделать несколько действий. Потребуется частичная разборка. Во-первых, снимите ремень генератора. Сделать это просто, достаточно только ослабить верхнюю гайку на кронштейне. После этого генератор двигается в сторону ДВС, натяжение ремня уменьшается, он может быть легко снят. Перед тем как выставлять метки ГРМ на ВАЗ-2109, потребуется снять защитный кожух из пластика. Он крепится к блоку с использованием трех болтов.

Теперь ослабьте колесные болты и поднимите правую сторону на домкрате. Не забудьте о том, что под левое заднее колесо нужно поставить два упора. Для верности можно даже выжать ручной тормоз.

Если имеется защита, то ее тоже нужно демонтировать, чтобы она не мешала. Последний штрих – это выкручивание болта крепления шкива. На карбюраторных автомобилях легко его удержать от прокручивания.

На инжекторных придется крепкой отверткой упираться в зубья венца маховика, чтобы установочные метки ремня ГРМ совпали.

Снятие ремня, установка нового

Теперь, когда шкив привода генератора снят, а доступ к ремню ГРМ открылся, можно и начинать его демонтаж. Сложного в этом действии ничего нет, ключом на 17 выкручиваете гайку, которой крепится ролик.

Когда он ослабнет, натяжение ремня уменьшится. Он легко снимается – сначала с распредвала, затем со шкива коленчатого. Вот тут-то и самое интересное начинается — установка меток ГРМ ВАЗ.

Впрочем, если не проворачивать валы, то можно просто установить новый ремень. Но свериться все равно нужно.

Смотрите на шкив распределительного вала. На нем имеется углубление ближе к внешнему диаметру. Это метка, которая должна быть совмещена с планкой, которая прикручена к блоку двигателя со стороны салона. Проворачиваете распредвал по часовой стрелке до тех пор, покуда не совместите эти насечки.

Теперь посмотрите на шкив коленвала, вполне возможно, что окажется достаточным совместить на нем только тут метки, ведь это «девятка». ВАЗ предусмотрел для установки высверленное углубление, которое совмещается с меткой на блоке. Но лучше, если коленчатый вал устанавливается по меткам на маховике – смотреть нужно через оконце, расположенное в картере сцепления.

Совместив длинную метку на маховике с прорезью в пластине, вы обеспечите максимальную синхронизацию валов.

Выводы

Хватит небольшого экскурса, чтобы узнать, как выставлять метки ГРМ на ВАЗ-2109. В этом нет ничего сложного, если имеется хотя бы пара ключей, домкрат и хорошее зрение. Впрочем, намного удобнее будет, если у вас под рукой фонарик окажется и ключ для натяжного ролика.

Но если нет последнего, то можно воспользоваться двумя болтиками и отверткой.

Вся сборка заключается в том, что устанавливается новый ремень, производится натяжка ремня, чтобы в самой длинной свободной плоскости его максимальный поворот составлял не более 90 градусов вокруг своей оси.

Как заменить ремень грм и выставить метки ваз 2108 — Автомастер

Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.

Подготовка к замене ремня

Перед тем как провести замену, необходимо сделать несколько действий. Потребуется частичная разборка. Во-первых, снимите ремень генератора. Сделать это просто, достаточно только ослабить верхнюю гайку на кронштейне. После этого генератор двигается в сторону ДВС, натяжение ремня уменьшается, он может быть легко снят. Перед тем как выставлять метки ГРМ на ВАЗ-2109, потребуется снять защитный кожух из пластика. Он крепится к блоку с использованием трех болтов.

Теперь ослабьте колесные болты и поднимите правую сторону на домкрате. Не забудьте о том, что под левое заднее колесо нужно поставить два упора. Для верности можно даже выжать ручной тормоз.

Если имеется защита, то ее тоже нужно демонтировать, чтобы она не мешала. Последний штрих – это выкручивание болта крепления шкива. На карбюраторных автомобилях легко его удержать от прокручивания.

На инжекторных придется крепкой отверткой упираться в зубья венца маховика, чтобы установочные метки ремня ГРМ совпали.
