Датчик холостого хода УАЗ Патриот ЗМЗ 409 использовался на автомобилях, собранных до 2008 г. Устройство предназначалось для поддержки работы двигателя на оборотах холостого хода. После повышения экологических параметров мотора до Евро 3 от установки сенсора отказались, с 2008 г. за поддержание режима холостой работы отвечает блок дроссельной заслонки.

Узнайте информацию о датчике холостого хода УАЗ Патриот.

Как устроен датчик холостого хода для ВАЗ, его принцип работы и назначение. Где находится инжектор?

ПОСМОТРЕТЬ ВИДЕО

РХХ может быть построен по таким схемам:

1. Прямая регулированная дроссельная заслонка;
2. Регулированное пропускание обходных каналов дроссельных заслонок.

Исполнительным механизмом рхх в машине с бензиновым двигателем является шаговый двигатель. Среди его главных преимуществ можно выделить большую точность, небольшой расход тока, а также импульсное управление.

Датчик холостого хода инжектора находится на корпусе дроссельной заслонки и прикреплен к ней при помощи двух винтиков.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Все типы моторов имеют разную оптимальную частоту оборотов холостого хода, установленные производителями. Чаще всего эти цифры варьируются от 590 до 1100 оборотов за 1 минуту.

Назначение механизма

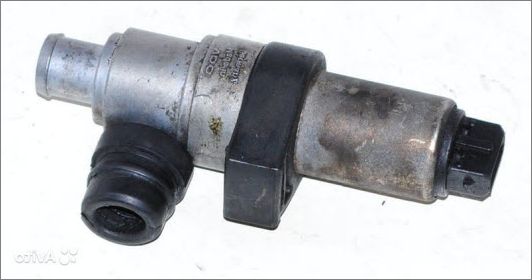

Регулятор холостого хода (или сокращенно РХХ) представляет собой устройство цилиндрической конфигурации с 2 каналами подачи воздуха. Внутри кожуха размещены шаговый электрический двигатель постоянного тока, магнит и секторная заслонка, изменяющая сечение канала подачи воздуха.

На торцевой части корпуса находится колодка для коммутации проводки, управляющий сигнал подается от контроллера, управляющего работой силовой установки. На кожухе имеется стрелка, указывающая на направление движения потока газов при работе датчика.

К корпусу изделия подведен резиновый патрубок от штуцера, расположенного на дроссельном блоке. Устройство обеспечивает подачу воздуха по отдельному шлангу в полость впускного коллектора после дроссельной заслонки.

В момент пуска датчик обеспечивает максимальную подачу воздуха, необходимого для формирования обогащенной рабочей смеси. По мере прогрева двигателя выполняется корректировка сечения канала, обеспечивающая изменение состава смеси.

Основные функции, выполняемые датчиком на моторах серии ЗМЗ 409:

• обеспечение запуска и прогрева силовой установки;
• поддержание заданных контроллером оборотов холостого хода;
• подача дополнительного воздуха при частичной загрузке мотора;
• смягчение пульсаций воздушного потока во впускном коллекторе при резком изменении положения дроссельной заслонки;
• обеспечение работы силовой установки при создании дополнительной нагрузки (подключении светотехники или компрессора кондиционера), вызывающей просадку оборотов.

Как выглядят поломки РХХ

Датчик холостого хода не имеет системы самостоятельной диагностики, а это значит, что ни бортовой компьютер, ни загорающаяся кнопка чек эйнджа не сможет об этом оповестить. Предоставляем вашему вниманию признаки неисправности РХХ, при наличии которых нужно провести очистку, ремонт датчика, или поменять его на новый.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

1. Мотор глохнет во время движения автомобиля на холостом ходу.
2. Наличие плавательных оборотов во время холостого хода.
3. Во время запуска мотора нет повышенных оборотов.
4. Мотор глохнет в тот момент, когда водитель переключает скорость.

Признаки неисправности датчика холостого хода очень похожи на поломки, связанные с датчиками положения дроссельных заслонок, только вот относительно второго, бортовой компьютер покажет наличие неисправности, а по поводу первого следует только догадываться.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Разновидности датчиков холостого хода

Самый простой вариант прибора изготавливается на основе соленоида – катушки. Когда на ее обмотки подается напряжение, находящийся внутри сердечник выскакивает и входит в специальное гнездо, уменьшая диаметр проходного канала. В итоге объем подачи воздуха уменьшается. Простота конструкции этого типа регулятора холостого хода гарантирует его небольшую стоимость. Но есть и серьезный минус: невозможность тонкой настройки пропускаемой способности дополнительного канала. Это связано с тем, что регулятор холостого хода функционирует лишь в открытом или закрытом положении.

Есть и другой тип РХХ – роторный. Принцип работы этого устройства схож с предыдущим. Но есть важное отличие: открытие и закрытие байпасного канала производится посредством ротора, который обеспечивает плавность работы регулятора. Однако на сегодня популярность завоевало шаговое устройство. В его конструкцию входит кольцевой магнит, ротор и 4 обмотки. На каждую из них поступает напряжение от ЭБУ. В итоге начинает вращаться стержень-ротор, который ввинчивается в канал, перекрывая его на нужное значение.

Как провести ремонту или замену РХХ на Ладу Калина

Если у вас возникли проблемы с датчиком холостого хода, его необходимо почистить, ну если после этого вы не получили никаких положительных результатов, значит нужно его просто заменить.

Покупая новый датчик холостого хода, нужно внимательно смотреть на его номер, отличный вариант – это 2112-114830, намного хуже – это 2112-1148300-04. Главное – это цифра в конце, могут быть различные отметки от 01 до 04, но лучше всего брать с той цифрой, которая написана на вашем старом датчике, если возьмете другую, он не будет работать.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Если выходит из строя датчик холостого хода 01, его можно заменить на 03, если сломался 12, его можно заменить на 04, и только так.

Как проверить регулятор холостого хода

Определить неисправность данного устройства в автомобилях, оснащенных бортовым компьютером, можно по выдаваемому им коду ошибки. Например, для ВАЗ2114-15 это 0505 (неисправность РХХ). Цифры 0507 говорят о чрезмерно высоких оборотах коленчатого вала, а 0506 – о низких. Идеальный вариант – протестировать регулятор холостого хода на специальном стенде в автосервисе. Однако это достаточно дорого, особенно если учитывать сравнительно небольшую стоимость самого РХХ. Поэтому стоит рассмотреть доступные методы проверки.

Диагностика РХХ на карбюраторном двигателе

Найдите электромагнитный клапан, который ввернут сбоку в карбюратор. Включите зажигание и отсоедините провод от клапана, потом снова подключите. Должны быть слышны характерные щелчки. Их отсутствие (при условии наличия напряжения 12 вольт на проводе, подходящего к клапану) говорит о неисправности устройства.

Ручное диагностирование

Это простейший метод, для реализации которого потребуется помощник. Алгоритм действий:

• вытащите из гнезда штекер РХХ;
• демонтируйте регулятор;
• подсоедините разъем обратно, держа в руках РХХ;
• попросите помощника завести мотор: шток исправного устройства в момент пуска полностью войдет в соленоид, а затем выдвинется обратно на некоторое расстояние.

Данным способом можно проверить работоспособность иглы и целостность обмоток катушки. Однако невозможно определить соответствие прошивки: игла должна выходить на строго определенное расстояние. Если следовать принципу «от простого к сложному», то выше рассмотрен начальный этап тестирования. Что дальше?

Как проверить датчик холостого хода с помощью мультиметра

Потребуется тестер, измеряющий сопротивление и напряжение. Чтобы определить возможные неисправности регулятора холостого хода, прикоснитесь щупами к контактам С, D и А, В: тестер должен показать 40-80 Ом. Далее измерьте сопротивление между контактами A, D и C, D: оно будет бесконечно большим. Теперь включите зажигание и переведите мультиметр в режим измерения напряжения. Между контактами А, В и C, D напряжение должно находиться в пределах 12-20 вольт.

Диагностика РХХ на самодельном стенде

Если вы обладаете минимальным опытом пайки радиодеталей, то простейшую схему можно собрать самостоятельно. Для этого понадобятся:

• припой с флюсом;
• паяльник;
• зарядное устройство от мобильного телефона;
• неполярный конденсатор 10 мкф на напряжение не ниже 10 вольт;
• штекерная колодка от РХХ;
• лампочка на 6 В;
• любой выключатель на два положения.

Данный «стенд» поможет проверить устройство с помощью импульсов. Один из выводов «зарядки» подключите через разъем к контактам А и С датчика холостого хода. Ко второму проводу блока питания подсоедините последовательно лампочку – к ее другому контакту подключите тумблер. Параллельно его выводам припаяйте конденсатор, который одновременно нужно присоединить к контактам B и D. Включите блок в сеть 220 В и щелкните тумблером: яркое свечение лампы говорит о неисправности регулятора, если же она горит вполнакала, РХХ в норме.

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Двигатели с катализатором (обозначение PF, PG и 2Е до 7/92)

Поэтому считаю отчёт о ремонте, приведённый автором этой темы не корректным и решил написать свой, доработанный Основываясь на прошлом неудачном опыте ремонта своего рхх, я успешно отремонтировал новый правда со второго раза. Со второй, успешной, попытки ремонта я сделал этот фото отчёт, о полезности его решать вам И так имеем рхх бош, купленный в ноябре прошлого года в экзисте с залипшими контакатми концевика хх: Стрелка температуры двигателя даже и не думала подниматься.

Так как на приборке у меня часы, не могу сказать в каком диапазоне скакали обороты. На слух возможно где то в районе и до 0. Глохло если не «покачивать» педалью газа.

Выберете модификацию т/с для поиска датчик холостого хода

Начал как все…с датчика ОЖ! Был найдет оторванный «массовый» провод идущий как раз на датчик. После начал проверять датчик. Вообще в данной машине, я так понял, всё можно протестировать при помощи омметра.

Находим в книжке, в интернете график изменения сопротивления.

Двигатель запустить и оставить работать на холостом ходу. По истечении 1 минуты отсоединить штекер датчика температуры голубой стрелка 2.

Система впрыскивания Digifant, двигатели с обозначениями ABF, PF, РВ, PG, 2Е

Затем оставить двигатель работать на холостом ходу. При проверочных и регулировочных работах вентилятор системы охлаждения вращаться не должен.

как отрегулировать регулятор холостого хода, рхх. датчик холостого хода. Регулировка моновпрыска.

Проверить частоту вращения коленчатого вала и содержание СО при работе на холостом ходу. При необходимости попеременным вращением регулировочного винта частоты вращения и регулировочного винта содержания СО отрегулировать названные параметры в соответствии с предписанными значениями.

Голубой штекер датчика температуры снова подсоединить и зафиксировать.

Трижды дать газ, затем оставить двигатель работать на холостом ходу. Проверить еще раз частоту вращения коленчатого вала и содержание СО при работе на холостом ходу.

Подкупая своим долговечным устойчивым к коррозии кузовом и надёжным двигателем, он, несмотря на возраст, остаётся частым гостем на дорогах. Естественно, даже такая качественная машина не обходится без различных поломок.

Неполадки с двигателем могут быть самыми разнообразными, зависящими от различных причин. Так, плавающие значения оборотов двигателя, когда начинают уменьшаться обороты при езде, могут быть связаны с неполадками в мультивпрыске.

Бывает и так, что из-за неисправностей моновпрыска Пассат б3 не заводится вовсе. В дальнейшей статье будет описано как настроить моновпрыск Пассат в3. Поиск неисправности Компьютерная диагностика, к которой все сейчас привыкли, абсолютно бесполезна, когда дело касается более старых автомобилей. Поиск неисправностей моновпрыска Фольксваген Пассат б3 под силу любому грамотному владельцу. Разобранный моноинжектор Одной из распространённых неисправностей моновпрыска Фольксваген Пассат б3, является нарушение герметичности прокладки, при котором распределение топлива становится неравномерным.

Излечивается такая поломка весьма просто — заменой прокладки. Другая частая неисправность — нарушение соединения проводов, находящихся под желтым датчиком на моновпрыске.
