Причиной, побудившей меня подготовить данный материал, послужил постоянно и с завидной регулярностью, всплывающий вопрос о том, можно ли на ВАЗ-2121 установить систему бесконтактного (электронного) зажигания, аналогичную той, которой оснащена ВАЗ-21213. Поскольку я в свое время сам был озабочен данной проблемой и успешно реализовал ее на своей машине, проездив после этого с бесконтактным зажиганием более двух лет до замены двигателя, то считаю, что мой опыт будет полезен тем, кто тоже захочет осуществить подобную модернизацию своей машины.

Не буду особо распространяться насчет преимуществ бесконтактной системы зажигания перед обычной, контактной. Это уже хорошо сделали до меня. Поэтому во избежание повторений уже известных истин для начала предлагаю прогуляться по нижеприведенным ссылкам и внимательно их прочитать. Там все достаточно полно и хорошо изложено:

Прочитали ? Ну, вот и отличненько. А теперь я продолжу.

Итак, отправляемся в магазин за комплектующими деталями. При этом хорошенько запомним указанный в вышеприведенных ссылках номер бесконтактного распределителя зажигания для «классики» или даже лучше запишем его на бумажку, чтобы не забыть. Номер этот указан на корпусе трамблера. Не будем полагаться на «компетентность» продавцов, которые могут запросто продать Вам нивский трамблер, уверяя, что его надо ставить на шестерочный двигатель.

Также, при покупке комплектующих целесообразно взять сразу запасные коммутатор и датчик Холла, т. к. устройства эти имеют неприятное свойство внезапно и без видимых причин давать сбои в работе или выходить из строя, после чего Ваша машина сможет ехать дальше только на буксире. Помните, что коммутатор и датчик Холла являются ЖИЗНЕННО НЕОБХОДИМЫММИ ЗАПЧАСТЯМИ, КОТОРЫЕ ПОСТОЯННО ДОЛЖНЫ НАХОДИТЬСЯ В ВАШЕЙ МАШИНЕ! Если Вы сами мастер, то без особого труда сможете, в случае необходимости, заменить их, а если нет, то Вам их заменит кто-нибудь, кто умеет это делать, например те же «Ангелы». Но для этого коммутатор и датчик ДОЛЖНЫ БЫТЬ У ВАС ПОД РУКОЙ, иначе Вам придется лихорадочно метаться по округе либо в их поисках, либо в поисках тягача.

При покупке датчика Холла обратите внимание на то, чтобы он подходил к покупаемому трамблеру. Для этого снимите крышку трамблера и сравните датчики. Он должны быть абсолютно одинаковыми. Кроме того, «правильный» датчик должен иметь по бокам два ушка под крепежные винты, а не одно спереди – это датчик, по-моему (точно не знаю), для 2108. Его тоже можно приспособить к трамблеру, но описание этой работы выходит за рамки настоящего повествования.

Катушку зажигания надо брать для ВАЗ-2108. Лучше обычного типа, маслонаполненную. Не берусь точно сказать, но вроде как есть мнение, что катушка «сухого» типа имеет ряд недостатков, в связи с которыми использование обычной катушки вроде бы как предпочтительнее.

Стоит также обратить внимание на жгут проводов. Надо брать жгут зажигания для «Нивы» — есть такие в продаже. Цвета проводов в нем соответствуют цветам проводов, указанным в схеме электрооборудования 21213, поэтому чтобы знать, что и куда подключать, надо иметь при себе эту схему. Покупая жгут, обратите внимание на то, насколько хорошо держатся клеммы в гнездах колодок, т. к. при надевании колодок на разъемы коммутатора и датчика Холла, клеммы, под действием прилагаемого усилия, могут выскочить из гнезд и машина просто не заведется. Вполне целесообразно перед монтажом жгута каким-либо образом самому получше зафиксировать эти клеммы.

Относительно высоковольтных проводов можно сказать, что выбор их достаточно велик. Более подробно об этом можно посмотреть в этом же разделе FAQ. Я использовал силиконовые провода «Tesla» синего цвета, а после замены двигателя переставил их на него. Так с ними и езжу уже почти три года.

Электронный блок управления экономайзером принудительного холостого хода (ЭПХХ) покупать не надо, т. к. карбюратор 2107-1107020 «Озон», которым комплектуется двигатель 2106, не имеет системы электронного управления электромагнитным клапаном холостого хода. Данный блок может потребоваться только в том случае, если на двигателе Вашей машины карбюратор 2107-1107020 «Озон» заменен на карбюратор 21073-1107010 «Солекс», которым штатно оснащается двигатель 21213, и Вы захотите оснастить этим блоком Ваш автомобиль, так сказать, для полного комплекта. По моему мнению, этого можно не делать, т. к. блок этот, главным образом, рассчитан на обеспечение требований экологической безопасности машины, а получаемую благодаря ему экономию топлива, скорее можно считать символической – около 0.5 л/100 км.

Но вот комплектующие куплены и теперь можно приступать к их установке. Тот, кто не будет делать этого сам и обратится в автосервис, может дальше не читать, т. к. эта статья предназначена, в основном для тех, кто будет выполнять все работы своими руками.

На что стоит обратить внимание при выполнении работ? Что здесь важно?

1. В обязательном порядке должна быть снята минусовая клемма с АКБ.

2. При работе, как это уже говорилось, сверяйтесь со схемой электрооборудования ВАЗ-21213.

3. Лучшее место для установки коммутатора – наклонная часть стенки мотоотсека, за АКБ, рядом с номером кузова (коммутатор не должен закрывать номер!). В этой стенке сверлятся отверстия под саморезы, которыми будет крепиться коммутатор.

4. Перед снятием старого трамблера, снимаем с него крышку и смотрим — в сторону какого цилиндра направлен контакт бегунка. Новый трамблер устанавливаем со снятой крышкой и при том же положении этого контакта. Если этого не сделать, то могут потом быть проблемы с запуском двигателя, вплоть до того, что двигатель вообще не заведется.

5. Жгут проводов (монтируется в последнюю очередь) хоть и считается, что для Нивы, но та его часть, которая идет на трамблер, имеет такую длину, что ее хватило бы, наверное, для мотоотсека автобуса. Поэтому при прокладке жгута, протаскиваем его за коробкой воздухопритока, а лишнюю часть складываем в 2-3 раза, чтобы жгут свободно доставал до трамблера, фиксируем эту складку в нескольких местах изолентой и весь жгут прикручиваем в 3-4-х местах, опять же изолентой, к опоре запаски, с нижней ее стороны. При подсоединении жгута надо стараться подключать колодки так, чтобы клеммы плотно сели на разъемы, иначе могут быть проблемы.

Меняем трамблер своими силами | Ремонт Нивы ВАЗ 2121

Для того, чтобы снять и в последующем произвести замену трамблера на автомобиле ВАЗ 2121 Нива, нам понадобится следующий инструмент:

1. Плоскогубцы
2. Рожковый или накидной ключ на 13

Порядок выполнения работы при замене трамблера на Ниве ВАЗ 2121

Сначала отсоединяем все свечные высоковольтные провода от крышки, просто с небольшим усилием потянув за них вверх:

Затем сразу отсоединяем шланг от него, который идет к карбюратору, просто с небольшим усилием взяв за него и потянув в сторону:

После этого можно приступать к отворачиванию гайки крепления трамблера Нивы, которая находится внизу у двигателя, как показано на фото ниже:

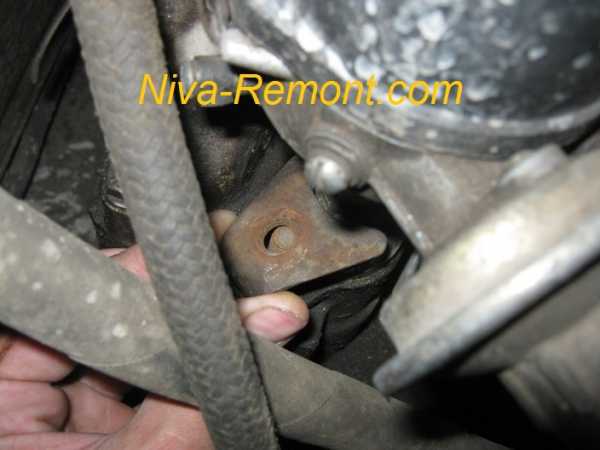

Затем вынимаем металлическую пластину, которой регулируется зажигание, просто вынув ее рукой вверх:

И после всего этого можно смело вынимать трамблер из посадочного места:

И не забываем плоскогубцами или ключом на 6 открутить гайку, которой крепится провод питания. Все это можно сделать уже после снятия:

Вот теперь точно все готово, можно все снимать и производить установку новой детали на место, в порядке, обратном снятию:

На всю работу у вас уйдет не более 15 минут времени, думаю, все наглядно показал и объяснил. Если остались вопросы, то можете задавать ниже в комментариях.

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

1. С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
2. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
3. Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
4. После этого винт можно зафиксировать с помощью контргайки.

Ремонт датчика распределителя зажигания автомобиля ВАЗ-2121

Страница 1 из 2

Снимаем датчик-распределитель зажигания (смотрим статью по снятию датчика распределителя).

Проверку датчика распределителя можно посмотреть в статье – «Особенности системы зажигания».

1. Отверткой отворачиваем два винта крепления ротора.

2. Снимаем ротор. При установке ротора на место квадратный выступ должен войти в прорезь, а круглый – в отверстие опорной пластины.

3. Тонким бородком выбиваем штифт.

4. Снимаем с валика маслоотражатель и шайбу.

5. Вынимаем валик из корпуса распределителя.

6. Поддев тонкой отверткой, снимаем запорную шайбу тяги вакуумного регулятора опережения зажигания.

7. Снимаем тягу со штифта поворотной пластины.

8. Отворачиваем два винта крепления вакуумного регулятора опережения зажигания

9. Один из винтов имеет удлинение для фиксации электропроводки датчика.

10. Снимаем вакуумный регулятор.

Как Правильно Выставить Зажигание На Ниве 2121

Как верно выставить зажигание

на ниве 2121

92 Нива

ВАЗ 21213 регулировка зажигания

Установка момента зажигания

Общие Сведения

Метки для установки момента зажигания

1 – символ в.м.т. на шкиве коленчатого вала; 2.7 – символ опережения зажигания на 10°; 3 – символ опережения зажигания на 5°; 4 – символ опережения зажигания на 0°

Угол опережения зажигания прямо до в.м.т. при частоте вращения коленчатого вала 750–800 мин–1 должен соответствовать данным подраздела 1.11.

Для проверки момента зажигания имеется три метки 2.7, 3 и 4 на крышке устройства газораспределения и символ 1 на шкиве коленчатого вала

, соответственная в.м.т. поршня в первом и четвертом цилиндре при совпадении с меткой 4 на крышке.

Проверить и поставить момент зажигания можно при помощи стробоскопа, действуя в последующем порядке:

– состыкуйте зажим «плюс» стробоскопа с выводом «плюс» батареи аккумуляторной, зажим массы – с выводом «минус» батареи аккумуляторной, а зажим датчика стробоскопа присоедините к проводу высочайшего напряжения 1-го цилиндра. Обозначьте мелом для наилучшей видимости метку 1 на шкиве коленчатого вала

;

Как работает система зажигания ВАЗ 21213 (Нива)?

Проблемы зажигания приводят к перебоям в работе двигателя, поэтому необходимо, чтобы человек, занимающийся её устранением, обладал хорошими знаниями и навыками. От этого зависит качество проделанной работы. В некоторых случаях, когда рядом нет таких специалистов, возникает потребность в пополнении собственных знаний.

Система зажигания может стать работоспособной при самостоятельном ремонте.

Устройство

Назначение

Система зажигания автомобиля Нива 21213 предназначена для качественного воспламенения горючей смеси. В понятие качество входят следующие свойства:

• Воспламенение в нужный момент;
• Скорость вспышки;
• Чёткая работа.

Возникновение искры на свече в нужное время обеспечивается за счёт синхронизации работы системы зажигания с углом поворота коленчатого вала автомобиля Нива 21213. Скорость возгорания топлива зависит от качественной искры и её положения в камере сгорания. Чем больше площадь контакта искры со смесью, тем быстрее она загорится. Под чёткой работой понимается бесперебойная подача напряжения на свечи зажигания и образование искры.

Элементы системы

Понимание принципа работы отдельных узлов поможет в поисках неисправности. От узла переходят к конкретной детали, которую заменяют на новую.

Все составляющие части можно разделить на несколько групп:

• Формирование искры;
• Распределение;
• Синхронизация.

Зажигание Нива 21213

Возникновение искры происходит за счёт электрического пробоя промежутка между электродами свечи. Для этого напряжение на ней должно быть достаточным. В процессе создания этого напряжения участвует ряд элементов:

• Коммутатор;
• Катушка зажигания;
• Высоковольтные провода;

Формируемые коммутатором импульсы поступают на первичную обмотку катушки зажигания, в результате убывания тока возникает ЭДС самоиндукции. Вторичная обмотка имеет множество витков и во много раз превосходящее сопротивление первичной.

Высокое напряжение поступает на центральный контакт распределителя. Вращающийся бегунок раздаёт напряжение на свечу соответствующего цилиндра, в котором и происходит воспламенение. Синхронизация работы системы зажигания реализована посредством датчика Холла. Он подаёт импульсы на коммутатор, при этом отсутствует механический контакт, поэтому система зажигания 21213 является бесконтактной. Металлический экран, проходя через датчик Холла, создаёт импульс для коммутатора. Таким образом, происходит распознавание момента начала создания высокого напряжения. Экран механически связан с распределительным валом и вращается синхронно с ним. Итак, синхронизация осуществляется следующими элементами:

• Вал распределителя с экраном;
• Датчик Холла;
• Коммутатор.

Схема электрооборудования Нива 21213

Кроме вышеуказанных элементов, система зажигания 21213 снабжена регуляторами угла опережения. Они изменяют угол при определённых условиях. Происходит коррекция работы двигателя. Это нужно для того, чтобы обеспечить оптимальные обороты при разной нагрузке. Вакуумный регулятор срабатывает от разрежения в диффузоре карбюратора, это зависит от положения дроссельной заслонки и оборотов двигателя. Центробежный регулятор изменяет угол в зависимости от оборотов. Его действие основано на центростремительном ускорении, чем оно больше, тем на больший угол будет опережение.

Особенности

Работа системы Нива 21213 зависит от состояния её частей. Высоковольтные провода должны иметь распределённое сопротивление, значение которого находится в определённом диапазоне. Слишком большое сопротивление приведёт к тому, что мощности катушки зажигания не будет хватать для пробоя. Малое сопротивление способствует увеличению помех. Хотя, некоторые устанавливают именно такие провода. Безусловно, мощность искры возрастёт, и работа двигателя улучшится. Свечи зажигания со временем могут терять свои свойства. Электроды плавятся, появляется нагар.

Большая температура внутри цилиндров сильно нагревает свечи. Поэтому даже при выключенном зажигании воспламенение происходит от нагретых свечей.

Важно, чтобы все свечи имели правильный зазор между электродами. Это обеспечит качественное воспламенение смеси. Крышка распределителя должна быть чистой от грязи, т. к. её наличие может привести к утечке тока.

Неисправности и способы устранения

Как правило, большинство неисправностей возникает по вине свечей зажигания и высоковольтных проводов. Однако, не исключены и другие причины. В бесконтактных системах нельзя отсоединять клемму от аккумулятора, чтобы проверить работу генератора. Иначе коммутатор может выйти из строя. Неисправность катушки зажигания можно определить, если измерить сопротивление её обмоток. Замену производить на подходящую. Катушка от контактной системы не подойдёт, т. к. её параметры отличаются. Коммутатор можно проверить, если исследовать его импульсы на катушку. При этом необходимы все условия, обеспечивающие его работу. Например, исправность датчика Холла. Самым простым способом проверки свечей является их замена на заведомо рабочие с тем же зазором и желательно, того же типа. Подгоревшие контакты распределителя и заклинивший уголёк способствуют ухудшению искрообразования.

Поэтому необходимо проводить визуальный осмотр хотя бы раз в год. Те или иные сбои в работе двигателя необязательно вызваны неисправностями в зажигании.

К тому же стоит обратить внимание на правильность установки угла опережения. Некоторые специалисты не верят данным стробоскопа и ориентируются по работе двигателя на разных режимах. Если слышны звуки поршневых пальцев, это свидетельствует о том, что нужно уменьшить угол опережения.

Проверка качества установки замка зажигания

Логично, что возможны ошибки при подключении контактов или неверный монтаж самого замка. Поэтому нужно протестировать ЗЗ в установленном состоянии. Потребуется омметр и вольтметр. Диагностика работоспособности:

1. Проверка сопротивления между выводами вторичной обмотки: подключить щупы к 1и 4 цилиндру, после — к 2 и 3. Данные должны примерно совпадать. Погрешность больше, чем в 100 Ом, указывает на повреждение вторичной обмотки.
2. Проверка проводки осуществляется вольтметром. Первый контроль – один щуп ставится на контакт А, второй – на массу. Завести мотор и зафиксировать данные. Заглушить авто и повторить процедуру с контактом В. Показатели должны быть около 12 вольт.
3. Кроме этого, если отсутствует напряжение, проверяются предохранитель, возможность обрыва проводки или коррозия контактов.

Как разобрать датчик распределителя зажигания Ваз 2121 Нива 2131

Разборку датчика распределителя зажигания на автомобиле Ваз 2121 и Нива 2131 выполняют для его ремонта с целью замены вышедших из строя элементов. Для выполнения ремонтных работ, снимите распределитель, протрите его тщательно от грязи и пыли, после чего кладем на верстак и приступаем к разборке. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• В первую очередь необходимо снять ротор с трамблера. Для этого с валика необходимо снять масло отражательную шайбу. Тонким бородком подходящего диаметра, выбиваем из паза штифт.

• Теперь можно вынуть валик из корпуса распределителя.
• Далее снимаем стопорную шайбу крепления тяги вакуумного регулятора опережения зажигания.

• Теперь когда стопорная шайба снята, поддеваем тягу привода регулятора опережения и снимаем ее со штока поворотной пластины.
• Крестовой отверткой откручиваем два винта крепления корпуса вакуумного регулятора опережения зажигания к корпусу распределителя.

• Кроме регулятора, один из винтов фиксирует провода датчика от перемещений. Данный винт с удлиненным концом без резьбы.
• Снимаем вакуумный регулятор.

• Далее плоской отверткой откручиваем два винта крепления бесконтактного датчика, после чего освобождаем его провода.

• С обратной стороны корпуса трамблера откручиваем два винта крепления бесконтактного датчика и снимаем его с проводами и разъемом.

• И на завершающем этапе необходимо снять поворотную пластину. Для этого откручиваем два винта ее крепления и вынимаем в сборе с подшипником.

На этом ремонтные работы по разборке датчика распределителя зажигания на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните необходимый ремонт, после чего сборку проведите в обратной последовательности.

Как самостоятельно настроить зажигание на «Ниве»

Наиболее точно регулировка зажигания 21213 (карбюратор) может быть выполнена с применением стробоскопа. Однако это не единственный метод, доступный в гаражных условиях, тем более что многие автолюбители не имеют этого прибора в распоряжении и не намерены его покупать. Поэтому мы рассмотрим целых два способа установки оптимального угла опережения зажигания.

Для начала остановимся на регулировке при помощи стробоскопа. Подготовьте для предстоящей работы гаечный ключ на «13» и, собственно, сам стробоскоп. Если всё готово, можете приступать к выполнению настроечных операций, следуя пошаговой инструкции, но для начала оговоримся, что для корректной регулировки двигатель следует прогреть, а карбюратор должен быть как следует настроен. Итак, порядок действий выглядит следующим образом:

Для корректной регулировки зажигания двигатель надо прогреть

1. Сначала, воспользовавшись специальным ключом для ручного вращения коленвала, установите поршень первого цилиндра таким образом, чтобы он находился в верхней мёртвой точке. Для этого ориентируйтесь по специальным меткам, которые расположены на шкиве коленчатого вала и на крышке газораспределительного механизма. Расположение поршня можно считать верным, если метка на шкиве совмещена со средней риской на крышке.
2. Дальше нужно снять крышку датчика-распределителя, чтобы определить правильно ли расположен бегунок. Если он направлен на первый цилиндр, значит, положение поршня соответствует такту сжатия. Если потребуется, откорректируйте положение бегунка поворотом коленвала.
3. Теперь следует произвести проверку и, если потребуется, установить оптимальный момент зажигания горючей смеси — подготовьте для этой операции стробоскоп. Для начала прибор следует подготовить к использованию, подключив его «минусовый» провод к массе машины, а «плюс» — к положительной клемме аккумулятора. Зажим датчика следует подключить к контакту высокого напряжения, предназначенного для зажигания смеси в первом цилиндре.
4. Далее, запустите двигатель, установив обороты холостого хода (примерно 800 об/мин), и расположите стробоскоп таким образом, что его мигающий луч был направлен в сторону метки на шкиве коленвала. В процессе работы она должна совпадать со средней риской на крышке ГРМ. Если совмещение обеспечено, значит, на вашем автомобиле установлен правильный угол опережения, в противном случае придётся выполнить регулировку.
5. При работающем моторе гаечным ключом ослабьте крепление датчика-распределителя, после чего не спеша поворачивайте его до тех пор, пока не добьётесь совпадения упомянутых выше меток. Если необходимо увеличить угол, трамблёр следует поворачивать против часовой стрелки, а поворачивая его по часовой стрелке, вы сможете обеспечить уменьшение угла опережения зажигания. По завершении регулировки не забудьте затянуть гайки крепления.

С помощью стробоскопа можно отрегулировать момент воспламенения рабочей смеси очень точно
Именно таким образом производится установка зажигания ВАЗ-21213 (карбюратор) с использование такого прибора, как стробоскоп. С его помощью вы сможет настроить момент воспламенения рабочей смеси не хуже, чем квалифицированный специалист автосервиса. Дальше мы рассмотрим вариант, не требующий применения этого прибора.

Как установить момент зажигания при помощи лампочки

Этот способ регулировки не требует покупки дополнительного оборудования и в то же время позволяет провести довольно точные настройки. Если он вам подходит, то прежде чем приступить к регулировке зажигания ВАЗ-21213 (карбюратор), подготовьте контрольную лампочку на 12 В, предварительно припаяв к её контактам по проводнику. И также вам понадобится гаечный ключ на «13» и ключ для ручного вращения коленвала. В процессе настройки придерживайтесь последовательности описанных ниже действий:

Регулировка момента зажигания по лампочке нужно проводить при выключенном двигателе

1. В отличие от метода, предполагающего использование стробоскопа, регулировка момента зажигания по лампочке проводится при выключенном двигателе. Но здесь также необходимо установить поршень первого цилиндра в ВМТ, совместив метку на шкиве со средней риской на крышке распредвала. Аналогично первому методу снимите крышку распределителя и убедитесь, что бегунок направлен на первый цилиндр.
2. Ослабив крепление трамблёра, подключите лампочку к массе и к низковольтному проводу катушки зажигания. Не забудьте установить на место крышку распределителя.
3. Далее, включите зажигание автомобиля (лампочка в этот момент должна загореться) и медленным поворотом корпуса датчика-распределителя по часовой стрелке добейтесь выключения контрольной лампы. Как только это произошло, так же медленно поворачивайте трамблёр против часовой стрелки до тех пор, пока лампочка снова не погаснет. Установленный таким образом угол опережения обеспечит стабильную работу двигателя на любых оборотах.
4. Всё, что теперь остаётся — затянуть гайки крепления датчика-распределителя.

ВАЗ 21213 | Порядок зажигания

От правильности последовательности воспламенения воздушно-топливной смеси в цилиндрах двигателя зависит эффективность отдачи и общая работоспособность силового агрегата, — во избежание подобных нарушений производите отсоединение ВВ электропроводки поочередно, аккуратно маркируя каждый провод.

90 сообщений на предыдущих страницах
На коммутатор не поступают импульсы напряжения от бесконтактного датчика:	Проделайте следующее:
– обрыв в проводах между датчиком-распределителем зажигания и коммутатором	– проверьте провода и их соединения; поврежденные провода замените
– неисправен бесконтактный датчик	– проверьте датчик с помощью переходного разъема и вольтметра; неисправный датчик замените
Не поступают импульсы тока на первичную обмотку катушки зажигания:	Проделайте следующее:
– обрыв в проводах, соединяющих коммутатор с выключателем или с катушкой зажигания	– проверьте провода и их соединения; поврежденные провода замените
– неисправен коммутатор	– проверьте коммутатор осциллографом; неисправный коммутатор замените
– не срабатывает выключатель зажигания	– проверьте, замените неисправную контактную часть выключателя зажигания
Не подается высокое напряжение к свечам зажигания:	Проделайте следующее:
– неплотно посажены в гнездах, оторвались или окислены наконечники проводов высокого напряжения; провода сильно загрязнены или повреждена их изоляция	– проверьте и восстановите соединения, очистите или замените провода
– износ или повреждение контактного уголька, зависание его в крышке датчика-распределителя зажигания	– проверьте и при необходимости замените контактный уголек
– утечка тока через трещины или прогары в крышке или роторе датчика-распределителя зажигания, через нагар или влагу на внутренней поверхности крышки	– проверьте, очистите крышку от влаги и нагара, замените крышку и ротор, если в них имеются трещины
– перегорание резистора в роторе датчика-распределителя зажигания	– замените резистор
– повреждена катушка зажигания	– замените катушку зажигания
Замаслены электроды свечей зажигания или зазор между ними не соответствует норме	Очистите свечи и отрегулируйте зазор между электродами
Повреждены свечи зажигания (трещина на изоляторе)	Замените свечи новыми
Нарушен порядок присоединения проводов высокого напряжения к выводам крышки датчика-распределителя зажигания	Присоедините провода в порядке зажигания 1–3–4–2
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Слишком раннее зажигание в цилиндрах двигателя	Проверьте, отрегулируйте момент зажигания
Большой зазор между электродами свечей зажигания	Проверьте, отрегулируйте зазор между электродами
Ослабли пружины грузиков регулятора опережения зажигания в датчике-распределителе зажигания	Замените пружины, проверьте работу центробежного регулятора на стенде
Повреждены провода в системе зажигания, ослаблено крепление проводов или окислены их наконечники	Проверьте провода и их соединения. Поврежденные провода замените
Износ электродов или замасливание свечей зажигания, значительный нагар; трещины на изоляторе свечи	Проверьте свечи, отрегулируйте зазор между электродами, поврежденные свечи замените
Износ или повреждение контактного уголька в крышке датчика-распределителя зажигания	Замените контактный уголек
Сильное подгорание центрального контакта ротора датчика-распределителя зажигания	Зачистите центральный контакт
Трещины, загрязнение или прогары в роторе или крышке датчика-распределителя зажигания	Проверьте, замените ротор или крышку
Неисправен коммутатор – форма импульсов на первичной обмотке катушки зажигания не соответствует норме	Проверьте коммутатор с помощью осциллографа, неисправный коммутатор замените
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Заедание грузиков регулятора опережения зажигания, ослабление пружин грузиков	Проверьте, замените поврежденные детали
Неисправен коммутатор – форма импульсов на первичной обмотке катушки зажигания не соответствует норме	Проверьте коммутатор с помощью осциллографа, неисправный коммутатор замените

Порядок зажигания и направление вращения распределителя для различных моделей показан на иллюстрациях.

Порядок зажигания и направление вращения распределителя на моделях 1.5 л (двигатель 4g15) и 1.8 л (двигатель 4g93) 1993 ÷ 1996 г.г. вып.

Бесконтактная система зажигания

Электрооборудование автомобиля ВАЗ-21219 отличается от ВАЗ-2121 введением бесконтактной системы зажигания и системы управления электромагнитным клапаном карбюратора.

Схема бесконтактной системы зажигания показана на рис. 9-17. У этой системы цепь питания первичной обмотки катушки зажигания прерывается мощным транзистором в электронном коммутаторе 5. Управляющие импульсы на коммутатор подаются от бесконтактного датчика, расположенного в датчике-распределителе зажигания 6.

Начальный установочный угол опережения зажигания для регулировки момента зажигания составляет 1°±1°.

Рис. 9-17. Схема бесконтактной системы зажигания:

1 — аккумуляторная батарея; 2 — генератор; 3 — выключатель зажигания; 4 — катушка зажигания; 5 — коммутатор; 6 — датчик-распределитель зажигания; 7 — свечи зажигания

Предупреждения:

• На автомобиле применяется система зажигания высокой энергии с широким применением электроники. Поэтому, чтобы не получить травм и не вывести из строя электронные узлы, необходимо соблюдать следующие правила.
• На работающем двигателе не касаться элементов системы зажигания (коммутатора, катушки зажигания и высоковольтных проводов), а тем более отсоединять высоковольтные провода.
• Не производить пуск двигателя с помощью искрового зазора и не проверять работоспособность системы зажигания «на искру» между наконечниками проводов свечей зажигания и массой. Все это может привести к прогару высоковольтных деталей и выходу из строя системы зажигания.
• Не прокладывать провода низкого напряжения системы зажигания в одном жгуте с проводами высокого напряжения.
• Следить за надежностью соединения с массой коммутатора через винты крепления. Это влияет на его бесперебойную работу.
• При включённом зажигании не отсоединять провода от клемм аккумуляторной батареи и не отсоединять от коммутатора штепсельный разъем, так как при этом на отдельных элементах его схемы может возникнуть повышенное напряжение и он будет поврежден.
• После обслуживания или ремонта автомобиля перед запуском двигателя убедитесь в надежности соединения высоковольтных проводов с катушкой зажигания и свечами.

Ниже указаны неисправности, относящиеся к оригинальным узлам бесконтактной системы зажигания. Остальные неисправности смотрите в главе «Система зажигания».

Система зажигания на Ниве: самостоятельная замена и регулировка зажигания

Как известно, работоспособность двигателя во многом определяется состоянием работы системы зажигания. Проблемы в функционировании последней могут привести к тому, что мотор начнет работать с перебоями. Из этого материала вы можете узнать, как своими руками снять замок зажигания на Ниве и произвести его регулировку, а также что нужно учитывать в ходе этого процесса.

КАК САМОСТОЯТЕЛЬНО НАСТРОИТЬ ЗАЖИГАНИЕ НА «НИВЕ»

Наиболее точно регулировка зажигания 21213 (карбюратор) может быть выполнена с применением стробоскопа. Однако это не единственный метод, доступный в гаражных условиях, тем более что многие автолюбители не имеют этого прибора в распоряжении и не намерены его покупать. Поэтому мы рассмотрим целых два способа установки оптимального угла опережения зажигания.

Для начала остановимся на регулировке при помощи стробоскопа. Подготовьте для предстоящей работы гаечный ключ на «13» и, собственно, сам стробоскоп. Если всё готово, можете приступать к выполнению настроечных операций, следуя пошаговой инструкции, но для начала оговоримся, что для корректной регулировки двигатель следует прогреть, а карбюратор должен быть как следует настроен. Итак, порядок действий выглядит следующим образом:

• Сначала, воспользовавшись специальным ключом для ручного вращения коленвала, установите поршень первого цилиндра таким образом, чтобы он находился в верхней мёртвой точке. Для этого ориентируйтесь по специальным меткам, которые расположены на шкиве коленчатого вала и на крышке газораспределительного механизма. Расположение поршня можно считать верным, если метка на шкиве совмещена со средней риской на крышке.
• Дальше нужно снять крышку датчика-распределителя, чтобы определить правильно ли расположен бегунок. Если он направлен на первый цилиндр, значит, положение поршня соответствует такту сжатия. Если потребуется, откорректируйте положение бегунка поворотом коленвала.
• Теперь следует произвести проверку и, если потребуется, установить оптимальный момент зажигания горючей смеси — подготовьте для этой операции стробоскоп. Для начала прибор следует подготовить к использованию, подключив его «минусовый» провод к массе машины, а «плюс» — к положительной клемме аккумулятора. Зажим датчика следует подключить к контакту высокого напряжения, предназначенного для зажигания смеси в первом цилиндре.
• Далее, запустите двигатель, установив обороты холостого хода (примерно 800 об/мин), и расположите стробоскоп таким образом, что его мигающий луч был направлен в сторону метки на шкиве коленвала. В процессе работы она должна совпадать со средней риской на крышке ГРМ. Если совмещение обеспечено, значит, на вашем автомобиле установлен правильный угол опережения, в противном случае придётся выполнить регулировку.
• При работающем моторе гаечным ключом ослабьте крепление датчика-распределителя, после чего не спеша поворачивайте его до тех пор, пока не добьётесь совпадения упомянутых выше меток. Если необходимо увеличить угол, трамблёр следует поворачивать против часовой стрелки, а поворачивая его по часовой стрелке, вы сможете обеспечить уменьшение угла опережения зажигания. По завершении регулировки не забудьте затянуть гайки крепления.

Именно таким образом производится установка зажигания ВАЗ-21213 (карбюратор) с использование такого прибора, как стробоскоп. С его помощью вы сможет настроить момент воспламенения рабочей смеси не хуже, чем квалифицированный специалист автосервиса. Дальше мы рассмотрим вариант, не требующий применения этого прибора.

КАК УСТАНОВИТЬ МОМЕНТ ЗАЖИГАНИЯ ПРИ ПОМОЩИ ЛАМПОЧКИ

Этот способ регулировки не требует покупки дополнительного оборудования и в то же время позволяет провести довольно точные настройки. Если он вам подходит, то прежде чем приступить к регулировке зажигания ВАЗ-21213 (карбюратор), подготовьте контрольную лампочку на 12 В, предварительно припаяв к её контактам по проводнику. И также вам понадобится гаечный ключ на «13» и ключ для ручного вращения коленвала. В процессе настройки придерживайтесь последовательности описанных ниже действий:

• В отличие от метода, предполагающего использование стробоскопа, регулировка момента зажигания по лампочке проводится при выключенном двигателе. Но здесь также необходимо установить поршень первого цилиндра в ВМТ, совместив метку на шкиве со средней риской на крышке распредвала. Аналогично первому методу снимите крышку распределителя и убедитесь, что бегунок направлен на первый цилиндр.
• Ослабив крепление трамблёра, подключите лампочку к массе и к низковольтному проводу катушки зажигания. Не забудьте установить на место крышку распределителя.
• Далее, включите зажигание автомобиля (лампочка в этот момент должна загореться) и медленным поворотом корпуса датчика-распределителя по часовой стрелке добейтесь выключения контрольной лампы. Как только это произошло, так же медленно поворачивайте трамблёр против часовой стрелки до тех пор, пока лампочка снова не погаснет. Установленный таким образом угол опережения обеспечит стабильную работу двигателя на любых оборотах.
• Всё, что теперь остаётся — затянуть гайки крепления датчика-распределителя.

Инструкция по выставлению зажигания

Теперь предлагаем узнать, как выставить зажигание на Ниве.

На моделях ВАЗ 21214, 2131 электронное зажигание выставляется следующим образом:

1. Сначала цилиндр 1 нужно выставить в положение верхней мертвой точке, при этом метка на коленчатом валу должна находиться перед отметкой 3 — 0 градусов.
2. Затем для настройки необходимо демонтировать крышку трамблера и посмотреть, где расположен бегунок — он должен быть направлен в сторону штифта цилиндра 1. используя стробоскоп, нужно произвести установку момента, после чего масса устройства подключается к минусу АКБ, а положительный вывод — к плюсу.
3. Далее, зажим регулятора следует подключить к высоковольтному кабелю на цилиндре 1 и отметить риску на шкиве коленчатого вала. Заводится мотор, при этом его обороты должны составлять не более 800 в минуту, а свет от стробоскопа нужно направить на метку на шкиве. Если регулировка зажигания была осуществлена правильно, то метка должна совпасть со средней риской на крышке ДВС. Если это не так, то силовой агрегат надо заглушить, после чего ослабить крепление трамблера и по или против часовой стрелки. Производится демонтаж крышки трамблера, вам необходимо сделать так, чтобы лепестки статора были совмещены с роторной отметкой.
4. Далее, мотор заводится опять и прогревается до 80 градусов. Разгонитесь до 60 км/ч и нажмите резко на педаль газа. Если модуль вставлен правильно, то в этот момент двигатель может кратковременно задетонировать.

Замок зажигания и особенности его замены

Перед тем, как снимать модуль зажигания на карбюраторе или инжекторе ВАЗ 21213, необходимо произвести диагностику катушки зажигания, трамблера и свечей. Как показывает практика, свечи часто являются причиной некорректной работы ДВС. Если вы уверены, что проблема кроется в ЗЗ, то установленное устройство надо будет поменять.

Как производится замена замка зажигания Нива:

1. Сначала отключается аккумулятор и демонтируется рулевая колонка.
2. Вам необходимо отметить провода, которые подводятся к контактной части замка зажигания ВАЗ и отключить их. Используя отвертку с плоским наконечником, выкрутите болт фиксации выключателя системы к кронштейну рулевой колонки. Также надо будет открутить винт, который находится внизу, с правой стороны от первого.
3. Далее, на Нива 21213 необходимо осуществить включение ключа в положение 0, после этого отверткой необходимо немного утопить фиксатор устройства через отверстие. Само отверстие находится сбоку на рулевой колонке. Выставленный ключ при этом не трогайте.
4. Перед тем, как снять замок зажигания на Ниве, его необходимо немного потянуть на себя, после чего устройство демонтируется. В соответствии со схемой подключения осуществляется замена контактной части устройства, для этого нужно поддеть отверткой и демонтировать стопорное кольцо.
5. Далее, извлекается контактная часть узла и меняется, если это нужно. При монтаже вращающуюся часть необходимо повернуть при помощи отвертки против часовой стрелки. Извлеките из конструкции ключ и установите контактную часть таким образом, чтобы ее широкий выступ мог совпасть с широкой впадиной корпуса. Дальнейшая сборка узла осуществляется в обратной последовательности.
