Датчик дроссельной заслонки на ВАЗ 2110: признаки неисправности Print this article Font size -16+

Как известно, автомобиль ВАЗ 2110 выпускался с инжекторными и карбюраторными двигателями. Инжекторы оснащаются внушительным количеством датчиков, от работоспособности которых зависит функциональность важных агрегатов. Потому при их поломке могут возникать проблемы в работе двигаться, снижаться мощность, расти расход топлива и многое другое.

Ярким примером важного датчика является датчик положения дроссельной заслонки. Сегодня о нем поговорим более подробно.

Руководство по ремонту датчика

Как заменить и отремонтировать датчик дроссельной заслонки? Перед тем, как приступить к процессу, необходимо обесточить бортовую сеть транспортного средства, для этого отключите аккумулятор.

Дальнейшие действия осуществляются в такой последовательности:

1. Откройте капот и найдите регулятор, как мы уже сообщили, он расположен на дроссельном узле. Вам необходимо отсоединить от него разъем. Чтобы сделать это, само крепление необходимо отодвинуть вверх, как показано на фото.
2. Далее, используя отвертку с крестовым наконечником, нужно выкрутить два болтика, который фиксируют контроллер к узлу. Будьте осторожны и не потеряйте эти болты.
3. После того, как болты будут откручены, датчик необходимо демонтировать.
4. Когда регулятор будет снять, обратите внимание на место его посадки. Здесь вы можете увидеть специальную поролоновую прокладку, ее необходимо оставить целой. Внимательно осмотрите прокладку — если на ней имеются следы повреждений, то ее лучше заменить.
5. Если вы решили произвести ремонт устройства своими силами, то вам необходимо внимательно осмотреть деталь на предмет наличия повреждений. Измерьте ширину вала, этот показатель должен составлять 5 мм. Если этот показатель другой, то изменить зазор не выйдет, потребуется его полная замены. Вполне возможно, что для обеспечения нормальной работы силового агрегата вам придется также очистить сам дроссель. Ведь если на оси узла скопилась грязь, контроллер будет с трудом приходить в движение.
6. Что касается дальнейшей установки, то в этом вопросе также нет ничего сложного. Монтаж производится в обратной последовательности, эта задача не должна вызвать сложностей.

1. Отключите АКБ, после чего отсоедините штекер от устройства.

2. Отверткой открутите болты крепления регулятора.

3. Извлеките датчик и произведите его замену на новый.

Замена дроссельной заслонки на калине

Добро пожаловать! Дроссельная заслонка — это неправильное её название, потому что дроссельная заслонка это та вещь которая открывается и закрывается в тот момент когда вы нажимаете на педель газа, а сам агрегат носит название дроссельный узел и вот на нём то как раз таки и стоит сама заслонка, а так же различные датчики ещё на ней установлены.

Примечание! Для того чтобы поменять дроссельный узел на автомобиле, нужно будет запастись инструментами, а именно нужна будет: Накидная головка, к этой головки вам понадобится вороток или же удлинитель на который вы её будете одевать, а так же пригодится крестообразная отвёртка и гаечный ключ, при помощи которого вы будите скидывать клемму минус с аккумулятора, чтобы его обесточить!

Где находится дроссельный узел? Он находится в подкапотном пространстве автомобиля и вне зависимости от того сколько клапанов стоит в автомобиле, дроссельный узел располагается практически в одном и том же месте, разве что на 16 клапанных двигателях вы его просто так не увидите, потому что его будет экран двигателя сняв который (Экран снимается легко и он указан синей стрелкой, достаточно обхватить его для снятия руками и потянув вверх он снимется с двигателя автомобиля)

Когда нужно менять дроссельный узел? Он меняется в случае деформации, а так же если заслонка дроссельного узла перестала открываться полностью при выжимании педали газа (В этом случае машина будет не такая приёмистая и возможно будут рывки и провалы у него), кроме того узел подлежит замене если он стал не до конца закрывать заслонку (В этом случае обороты двигателя на холостом ходу возрастут и в связи с этим увеличится расход у автомобиля).

Примечание! Но данные неисправности могут быть вызваны ещё из-за неправильной регулировки троса который идёт на саму заслонку, поэтому чтобы не тратить пока деньги, попробуйте сперва отрегулировать трос у заслонки или замените его если он будет слишком сильно изношен! (Более подробно о том как отрегулировать и заменить трос заслонки, читайте в статье которая называется: «Замена и регулировка троса дроссельной заслонки»)

Кой что ещё вы должны знать, дроссельный узел со временем засоряется и если она засорится то то есть у автомобиля появится неустойчивая работа на холостом ходу, а так же автомобиль может начать глохнуть время от времени и трудно при этом заводится, поэтому если ваш автомобиль посетили эти признаки и вы уже давно не чистили дроссельный узел, рекомендуем вам его почистить, как это сделать читайте в статье: «Чиста дроссельной заслонки на автомобиле»!

Как заменить дроссельный узел, в народе дроссельная заслонка на ВАЗ 1117-ВАЗ 1119?

Примечание! В самом начале операции, скиньте обязательно клемму минус с аккумуляторной батареи, потому что при снятии узла вы будете работать с датчика которые подсоединены к нему и если хоть на один из датчиков попадёт вода, то она может повредить их и в связи с этим из стоя у вас выйдет проводка! (Если вы не знаете как нужно скинуть клемму, тогда изучите первый пункт в статье: «Замена аккумулятора», там всё сказано)

Снятие: 1) В самом начале операции вам нужно будет слить всю охлаждающую жидкость из системы охлаждения двигателя автомобиля, всё это делается потому что к дроссельному узлу подсоединяются шланги по которым бегает охлаждающая жидкость и когда вы их отсоедините (А их придётся отсоединить, так как снять дроссельный узел всё же надо) из них польётся жидкость, которая испачкает вам весь мотор у автомобиля. (О том как слить жидкость из системы, смотрите в статье: «Замена охлаждающей жидкости на ВАЗ»)

Примечание! Хотя жидкость вы можете в принципе даже и не сливать, конечно если вы шланги быстро сможете переставить, то есть для этого подставляется сперва под дроссельный узел небольшую ёмкость, после чего ослабляются винты всех хомутов (Не считая хомута центрального шланга, так как этот шланг идёт всего лишь на вентиляцию картера и жидкость из него не польётся) которые крепят шланги к штуцерам дроссельного узла и после этого все шланги (Только боковых шлангов это касается, как уже было сказано ранее центральный не бойтесь трогать так как из него ничего не потечёт) отсоедините (Из них будет течь охлаждающая жидкость) и резко подсоединяется к этим же самым штуцерам, но только уже на рядом лежащей новой заслонки! (Если вы решите не сливать жидкость, тогда знайте об одном, ни в коем случае не трогайте и нечего не отсоединяйте на горячем двигателе иначе обожжетесь, кроме того смотрите за тем чтобы жидкость не попала на проводку а то она испортит её и самое главное опасайтесь за себя так как жидкость будет сушить кожу если она на неё попадёт, особенно бойтесь за свои глаза, поэтому если она куда ни будь попала то сразу промойте это место чистой водой и тем самым сотрите её полностью)

2) Затем отожмите пластмассовый фиксатор и после отсоедините от датчика положения дроссельной заслонки колодку проводов которая к нему подсоединяется (см. фото 1), а после этого точно такую же операцию проделайте и с датчиком регулятора холостого хода и тем самым колодку проводов тоже от него отсоедините (см. фото 2).

Примечание! Оба этих датчика присутствуют прямо на самом дроссельном узле поэтому вы их не с чем не спутаете!

3) Следом возьмитесь за отвёртку и с её помощью ослабьте два хомута, в начале ослабьте хомут который крепит шланг вентиляции картера к основному патрубку подвода воздуха (см. фото 1), после этого когда хомут будет ослаблен отсоедините шланг и направьте его куда ни будь чтобы не мешал дальнейшему снятию, а уже после этого отвёрткой ослабьте хомут который крепит к дроссельному узла основной патрубок подвода воздуха (см. фото 2) и после чего отсоедините его от самого узла.

4) После чего вам нужно будет ослабить два винта хомута которые крепят шланги слива и подачи охлаждающей жидкости к штуцерам дроссельного узла и после чего отсоедините оба шланга (см. фото 1-2), когда они будут убраны точно так же ослабьте хомут крепления шланга вентиляции картера (см. фото 3) и шланга который идёт от клапана продувки адсорбера (см. фото 4) и отсоедините все эти шланги.

Примечание! Когда шланги будут отсоединены, снимите трос который идёт на дроссельную заслонку, если вы не знаете как это сделать, то об этом было написано в статье ссылка на которую дана в рубрике: «Когда нужно менять дроссельный узел?», вам нужно будет всего лишь перейти по той ссылки которую вы найдёте в рубрике и после чего перейдя на статью которая будет называться: «Замена троса дроссельной заслонки», прочтите пункт 3 в нём и будет написано как отсоединить трос от заслонки!

5) И в завершение операции, отверните две гайки которые крепят дроссельный узел к ресиверу (см. фото 1) и после чего выведите его по шпилькам и тем самым снимите полностью с автомобиля (см. фото 2), но когда снимите, в добавок ещё снимите уплотнительную прокладку с ресивера которая указана синей стрелкой.

Примечание! Данная прокладка отвечает за герметизацию всей системы, поэтому когда вы её снимите то со всех сторон внимательно осмотрите и если найдёте следы трещин, или если она будет слишком сильно обжата или ещё как ни будь деформирована, тогда замените её на новую!

Установка: Устанавливается новый дроссельный узел в обратном порядке его снятию, но перед установкой нового, проверьте присутствует ли на нём датчик регулятора холостого хода (Указан синей стрелкой), а так же присутствует ли датчик положения дроссельной заслонки (Указан красной стрелкой), если этих датчиков не будет, тогда снимите их со старого узла, снимаются они очень легко, достаточно отвернуть по два винта которые их крепят и после чего их можно снимать с дроссельного узла и ставить на новый.

Примечание! Когда всё будет на своё место установлено, обязательно отрегулируйте трос дроссельной заслонки, о том как это сделать читайте в статье ссылка на которую дана чуть выше, в рубрике: «Когда нужно менять дроссельный узел?»!

Vaz-Russia.ru

Как проверить дроссель

Проверка дросселя – процесс несложный. Достаточно иметь в наличии мультиметр или просто вольтметр. Регулировка может происходить на территории своего гаража. Для этого отсоединяется гофротрубка, ответственная за поступление воздуха, тщательно промывается спиртом и протирается мягкой тряпочкой. Та же процедура проделывается и с впускным коллектором и самой заслонкой.

Тщательно все осмотреть. Если нет механических повреждений, регулируется датчик. С помощью ключа ослабляются винты. Заслонка поднимается и резко, до упора опускается; если не слышно удара, нужно повторить еще раз. Винты ослабляются до тех пор, пока изделие не закончит «закусывать». И только после этого фиксируются гайками крепежные элементы. Затем раскручиваются болты ДПДЗ и корпус поворачивается, датчик выставляется так, чтобы напряжение изменялось только при открытии заслонки. Все возвращается на свои места, болты затягиваются, настройка окончена.

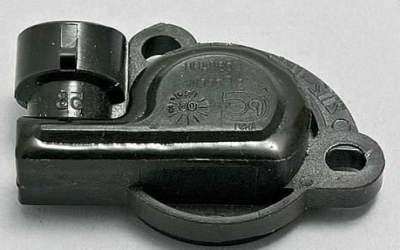

Что такое датчик положения дроссельной заслонки

Каждый из датчиков в системе управления двигателем представляет собой простейший детектор, который рассчитан на выполнение одной конкретной задачи. В нашем случае, датчик положения определяет угол перемещения дроссельной заслонки, которая в свою очередь, повторяет перемещение педали акселератора. При всей кажущейся простоте, датчик не так прост, поскольку может иметь простую контактную конструкцию, а может иметь и более сложный и точный механизм работы. А если конкретнее, то датчики могут быть

1. Бесконтактные.
2. Пленочно-резистивные.

Резистивные датчики намного проще по конструкции, дешевле, но и из строя выходят чаще. Они представляют собой почти обычный переменный резистор с тремя контактами.

Зачем он нужен

Датчик положения заслонки отвечает за определение текущего положения дросселя. В зависимости от этого, система подачи топлива меняет количество подаваемого горючего при том или ином режиме работы силового агрегата.

При возникновении проблем с ним можно обратиться на СТО, чтобы не тратить силы и нервы. Но на практике самостоятельно поменять ДПДЗ достаточно просто, плюс вы сэкономите приличную сумму денег.

Располагается искомый регулятор сбоку дроссельного патрубка на оси дроссельной заслонки.

Расположение регулятора

Особенности работы

ДПДЗ по своей сути является переменным резистором, на один выход которого подается питание в 5 Вольт. Второй контакт связан с массой, а третий подключается к контроллеру.

Когда вы нажимаете на педаль газа, меняется напряжение. Датчик следит за показателями выходного напряжения на контроллере, тем самым регулирует и контролирует качество подаваемой топливовоздушной смеси. Это напрямую зависит от угла открытия самой заслонки.

Если по каким-то причинам этот регулятор выходит из строя, катастрофы не произойдет, поскольку временно его функции возьмет на себя другой датчик — массового расхода воздуха.

Это вовсе не означает, что ДПДЗ можно не менять. У каждого регулятора свои функции, потому перекладывать задачи ДПДЗ на ДМРВ не стоит.

Чистка дроссельной заслонки на калине

Добро пожаловать! Дроссельная заслонка — как мы уже упоминали ранее в статьях, называние дроссельная заслонка было придумано лишь из народа, на самом деле сам агрегат который вы собираетесь чистить правильно называется дроссельный узел, а нём то как раз таки и находится эта самая заслонка, поэтому при дальнейшем прочтении данной статьи следите за словами по внимательней, потому что мы будет говорить не как уже прижилось за долгое время в народе, а всё своими словами будем называть.

Примечание! Для того чтобы её почистить, вам её сперва понадобится снять с автомобиля и для снятия запаситесь следующими инструментами: Во-первых приобретите в автомагазине специальную прокладку которая вставляется между дроссельным узлом и ресиверным патрубком на который сам узел одевается (Если вы не понимаете что это за прокладка, то в таком случае перед тем как её покупать ознакомьтесь полностью со статьёй, в ней будет ссылка на инструкцию по снятию дроссельного узла, так вот прочитав ту самую инструкцию вы сразу же поймёте о какой прокладки идёт речь в статье), во-вторых запаситесь очистителем для карбюраторов, так как он действительно хорошо счищает всю грязь с металла, для наглядности весь этот набор, а именно прокладку дроссельного узла, очиститель карбюраторов и сам узел, вы можете увидеть на фотографии которая находится чуть ниже:

Кой что вы ещё для себя должны учесть, глядя на фото выше не смотрите на саму прокладку (Указана красной стрелкой) и не идите в автомагазин за точно такой же, потому что все прокладки разные (Зависит от ресивера), поэтому у вас два варианта, либо снимаете заслонку и после этого снимаете с ресивера прокладку и едете покупаете точно такую же на такси или на машине с другом, либо же надеясь на опытность продавца можете просто сказать ваш автомобиль и он для вас подберёт нужную вам прокладку!

Где находится дроссельный узел? Не важно под что у вас настроен двигатель, под е-газ, или под стандартный дроссельный узел с тросиком, всё равно сам узел располагается в одном и том же месте, но только е-газ и узел с тросиком отличаются между собой немножко формами, но это вы сразу же поймёте когда откроете капот и взглянете на него, кстати для наглядности местонахождение узла (Не важно, е-газ или это узел с тросиковым приводом) мы указали на фото ниже красной стрелкой, а дроссельный узел на фото идёт с системой е-газ поэтому такой формы его ещё не все видели.

Когда нужно чистить дроссельный узел? 1. Со временем любая деталь у автомобиля загрязняется и её приходится чистить, если в этом есть возможность, чаще всего чистить в инжекторных автомобилях приходится сам дроссельный узел и все четыре форсунки, форсунки загрязняются как некоторые из вас уже знают от некачественного топлива в котором находится грязь, а вот узел загрязняется от грязного воздуха который проходит через него при езде на автомобиле.

Примечание! Чтобы узел более редко загрязнялся, рекомендуем вам менять по чаще воздушный фильтр, вернее в тех случаях когда он уже засорился и требует своей замены, если вы интересуетесь как меняется воздухофильтр на калине, то в таком случае прочтите статью которая называется: «Замена воздухофильтра на ВАЗ»!

2. С тем что дроссельный узел загрязняется мы разобрались, но а как же понять то что он загрязнялся и требует очистки, всё очень просто, обычно при загрязнённом узле автомобиль начинает вести себя не так как надо, а именно появляется плавание оборотов на холостом ходу (Это происходит из-за того что заслонка не может закрыться нормально из-за грязи которая на ней присутствует), кроме этого машина может так же глохнуть и дёргаться при езде, все эти факторы и указывают на загрязнённость дроссельного узла.

Признаки и причины неисправностей ДПДЗ

Поскольку конструкция ДПДЗ довольно простая, причин его неисправности может быть несколько:

• стерся слой напыления на устройстве;
• вышел из строя подвижный сердечник;
• износ подложки регулятора, который может быть либо полным, либо частичным.

Что касается признаков неисправности, то определить поломку ДПДЗ можно по таким симптомам:

1. Обороты силового агрегата стали неустойчивыми, особенно, при движении в гору.
2. Во время движения наблюдаются провалы — водитель жмет на газ, а автомобиль в этот момент отказывается ускоряться.
3. Резкие рывки при ускорении, которые обусловлены провалами. Нажимая на газ, сначала ощущается провал, затем автомобиль начинает резко набирать обороты.
4. Плохой холостой ход, при включении нейтральной передачи двигатель может заглохнуть.
5. Мощность силового агрегата в целом снижается.
6. Увеличенные обороты мотора, в результате чего водитель уже не может тормозить двигателем.
7. Еще один симптом — появление индикатора на приборной панели (автор видео о симптомах неисправности и замене ДПДЗ — Иван Васильевич).

При выходе из строя ДПДЗ на панели приборов загорится ошибка.

Функции ДПДЗ

Дроссельная заслонка – это элемент, входящий во впускную систему двигателя. Сразу отметим, что конструкция дроссельного узла – что у 8-клапанного двигателя, что у 16-клапанного двигателя – одинаковая. Смысл деятельности ее состоит в регулировке поступающего в двигатель воздуха. Датчиком положения дроссельной заслонки передается информация коллектору о настоящем состоянии пропускного клапана. Существуют два типа датчиков – магнитный (бесконтактный) и пленочный. Его конструкция повторяет воздушный клапан, в котором при открытом состоянии давление системы и давление атмосферы идентичны, в закрытом состоянии давление становится близким к вакууму.

В состав датчика входят переменный и постоянный резистор с сопротивлением, достигающим 8 Ом. От того, как расположена заслонка, напряжение на выходе меняется. Система имеет контроль, благодаря которому подача топлива регулируется.

Когда датчик неисправен и показания искажены, подача топлива сбивается, работа двигателя нарушается, в отдельных случаях двигатель выходит из строя.

К тому же исправный датчик убережет коробку передач и замок зажигания.

Принцип работы датчика

Датчик положения в большинстве случаев монтируется на ось заслонки, крепление с которой должно быть максимально жестким, запрещено наличие даже минимального люфта. Выводы потенциометра:

• Сигнальный выход, соединяющийся с ЭБУ машины;
• Напряжение питания стандартно составляет 5 Вольт;
• «масса» — «минус» питания, расположенный на кузове машины.

Максимальное сопротивление датчика регистрируется при закрытой заслонке, при этом уровень напряжения ЭБУ минимален. Во время нажатия на педаль газа заслонка открывается, одновременно с этим изменяется уровень сопротивления, а также до максимального значения повышается напряжение.

Электронный блок управления машины Калина обладает прошивкой, в которую заносятся все необходимые сведения. В зависимости от уровня раскрытия заслонки, блок управления изменяет момент зажигания и время открытия форсунок. Используются также датчики положения дроссельной заслонки бесконтактного типа – магниторезистивные. Конструкция этих датчиков включает в себя:

• Постоянный магнит, жестко связанный с дроссельной заслонкой;
• Электронный элемент высокой чувствительности, обработанный особым материалом.

Во время нажатия на педаль газа постоянный магнит приходит во вращение. Одновременно с этим изменяется уровень сопротивления чувствительного элемента, происходит это благодаря смене вокруг него магнитного поля. Однако в этом случае ЭБУ Лады Калины фиксируется изменение угла, а не напряжение.

Чтобы проще было понять схему его работы, именно так и представим его, как переменный резистор, закрепленный на оси дроссельной заслонки подвижной частью. На датчик постоянно подается напряжение, а в зависимости от положения заслонки, меняется и положение датчика, а, следовательно, меняется и его сопротивление.

Он подает импульс на электронный блок управления, тот в свою очередь по показаниям датчика выстраивает рецепт подачи топлива в камеру сгорания — количество топлива, количество воздуха, угол опережения зажигания, открытие или закрытие рециркуляционного клапана отработанных газов.

Независимо от типа датчика, предел напряжения его работы колеблется в пределах 0,5-5 вольт, в зависимости от модели двигателя. В инжекторных автомобилях ВАЗ 2110, 2112, Приора, Калина, используется рабочий диапазон от 0,7 до 4 вольт. То есть при полном закрытии дроссельной заслонки импульс на выходе датчика составляет 0,7 вольт, а при полностью открытой — 4 вольта. У других автомобилей характеристики напряжения могут быть другие, но суть работы датчика от этого не меняется.

Технология проверки

Чтобы проверить датчик, нужно в первую очередь определить, прямого он действия, или обратного. Так, на автомобилях Дэу Ланос установлен практически такой же датчик, как и на ВАЗах, только работают они в разные стороны. То есть, в закрытом положении заслонки он может выдавать 5 вольт, а может и 0,5, если графитовые контактные дорожки развернуты в другую сторону. Как бы там ни было, для проверки датчика нужен мультиметр и пару минут свободного времени.

При подключении мультиметра к датчику, он должен показывать минимальное или максимальное напряжение, в зависимости от двигателя, а при вращении дроссельной заслонки, плавно и без рывков менять значение напряжения. Если есть хоть малейший провал в показаниях в каком-либо диапазоне — износились контактные дорожки и такой датчик подлежит замене. Вот и все, что необходимо знать для того, чтобы датчик положения дросселя не портил нам жизнь. Удачных всем дорог!

Фото отчет по ремонту

Желательно, перед любым проведением ремонта, связанного с электрооборудованием автомобиля, отключать аккумуляторную батарею, для чего достаточно снять минусовую клемму.

После этого слегка отогнув защелку фиксатора штекера, отсоединяем его от датчика положения дроссельной заслонки:

Затем откручиваем два винта, которыми крепится сам датчик к дросселю. Наглядно все показано на фото ниже:

И с легкостью вынимаем его после того, как оба винта откручены:

Цена нового ДПДЗ на Приору составляет от 300 до 600 рублей в зависимости от производителя. Желательно устанавливать такой, который будет соответствовать каталожному номеру на старом заводском датчике.

При установке обратите внимание на поролоновое кольцо, которое хорошо видно на приведенном выше фото — оно должно быть без повреждений. Ставим все на место и подсоединяем провода, которые были сняты.
