Сущность системы

Систему ЭКУ можно рассматривать как расширенный вариант антиблокировочной системы тормозов (АБС). Многие узлы объединены с системой АБС, но вдобавок ЭКУ требует наличия таких компонентов, как датчик положения руля и МЭМС гироскоп, следящий за реальным поворотом автомобиля. При несоответствии показаний гироскопа показаниям датчика поворота руля, система применяет торможение одного (или нескольких) из колёс машины для того, чтобы предотвратить начинающийся занос.

Срабатывает ESC в опасных ситуациях, когда возможна или уже произошла потеря управляемости автомобилем. Путём притормаживания отдельных колес система стабилизирует движение. Она вступает в работу, когда на большой скорости при прохождении поворота передние колеса сносит с заданной траектории в направлении действия сил инерции, то есть по радиусу большему, чем радиус поворота. ESC в этом случае притормаживает заднее колесо, идущее по внутреннему радиусу поворота, придавая автомобилю большую поворачиваемость и направляя его в поворот. Одновременно с притормаживанием колес ESC снижает обороты двигателя.

Если при прохождении поворота происходит занос задней части автомобиля, ESC активизирует тормоз переднего колеса, идущего по наружному радиусу поворота. Таким образом, появляется момент противовращения, исключающий боковой занос. Когда скользят все четыре колеса, ESC самостоятельно решает, тормозные механизмы каких колес должны вступить в работу. Время реакции ESC — 20 миллисекунд. Работает система на любых скоростях и в любых режимах движения.

Данная система пока является наиболее эффективной системой безопасности. Она способна компенсировать ошибки водителя, нейтрализуя и исключая занос, когда контроль над автомобилем уже потерян, однако её возможности ограничены: если радиус поворота слишком мал или скорость в повороте превышает допустимые границы, никакая программа стабилизации не поможет.

Что такое система «антивсплеск»

Так называют особую конструкцию чаши унитаза, которая преграждает путь брызгам. На поверхности такого керамического изделия имеется небольшой выступ. Его называют «полочкой». Он как раз и является преградой для капель во время слива. Кроме того, это приспособление также перекрывает путь канализационным запахам, так что функции у него, получается, две. Также в изделии должен быть смещенный зауженный слив, наклонена задняя стенка.

Иногда в унитазах применены не все приспособления для поглощения брызг. Могут встречаться изделия с полочками, но без уклона задней стенки или наоборот. Такие изделия совсем не оборудованы системой «антивсплеск». Их так называют, но скорее несправедливо. В некоторых случаях элементы конструкции действительно поглощают капли, но чаще всего это не происходит полностью или же брызги идут вверх и попадают на стену. Такую сантехнику нужно чаще мыть ершиком. Настоящая система антивсплеск предполагает наличие сразу нескольких элементов.

С преимуществами систему все понятно. Но стоит отметить и ее недостатки, которые также имеются. Это:

• Больший расход воды для смыва. Это, естественно, скажется на вашем кармане, особенно если домочадцев много.
• Задержка жидкости на выступе. Это неизменно будет провоцировать появление здесь налета и ржавчины, ведь водопроводная вода не является кристально чистой. Она содержит примеси металлов и солей. Правда, эту проблему решить не сложно. Вам просто нужно будет чаще мыть унитаз с применением современных химических средств. Это позволит содержать его в чистоте.

Некоторые производители покрывают изделия специальной эмалью, к которой не пристают загрязнения. Это хороший вариант для тех, кто не любит бытовую химию и работу с ней.

Как видите, недостатки не так уж и велики. Наверное, это не так уж и не удобно при условии, что вы больше не увидите на полу возле унитаза брызг и даже луж. В вашей уборной понизится уровень влажности, там станет более гигиенично находиться.

История

Впервые системы электронного контроля устойчивости, схожие по принципу действия с современными автомобильными, появились в 1960-х годах в авиации, где обеспечивали устойчивость самолета при пробеге по взлетно-посадочной полосе при посадке или прерванном взлете. Одним из первых такую систему получил англо-французский сверхзвуковой лайнер Concorde по причине высокой посадочной скорости и высокого положения центра масс.

В 1987 году Mercedes-Benz и BMW представили первые системы контроля тяги (противобуксовочные системы).

В 1990 году Mitsubishi выпустила в Японии автомобиль марки Diamante (Sigma), оснащенный новой активной электронной системой контроля тяги и курсовой устойчивости, где впервые эти две системы были интегрированы в одну (названная TCL).

BMW совместно с Robert Bosch GmbH и Continental Automotive Systems разработали систему, уменьшающую крутящий момент, передаваемый двигателем колесу, для предотвращения заноса и применили её в модельном ряду BMW 1992 года. С 1987 по 1992 года, Mercedes-Benz and Robert Bosch GmbH совместно разрабатывали систему электронного контроля устойчивости автомобиля и назвали её «Elektronisches Stabilitätsprogramm» (ESP).

История Mercedes-Benz А-класса

Система ESC была создана в 1995 году, но заявить о себе ей удалось только через два года, когда дебютировал первый компактный Mercedes-Benz А-класса. При его проектировании были допущены серьёзные ошибки, которые привели к тому, что новая модель имела склонность к опрокидыванию даже на не очень высокой скорости при выполнении маневров типа «переставка» («лосиный» тест, объезд препятствия).

В Европе разразился скандал; продажи автомобилей Mercedes-Benz А-класса были приостановлены, уже проданные машины — отозваны для устранения недостатков. Перед инженерами компании встала задача: как, не перепроектируя заново автомобиль и сохранив его потребительские качества, решить проблему повышения устойчивости. Эта задача была решена в значительной степени за счет установки с февраля 1998 года соответствующим образом настроенной системы ESC.

Главный контроллер ESC — это два микропроцессора, каждый из которых имеет по 56 КБ памяти. Система позволяет считывать и обрабатывать значения, выдаваемые датчиками скорости вращения колес с 20-миллисекундным интервалом. Помимо А-класса, система ESP является стандартным оборудованием для Mercedes S-класса, E-класса и других. На автомобилях фирмы Daimler-Chrysler применяются системы ESC от лидера в данной области — фирмы Bosch. Системы ESC производства Bosch используют также фирмы Alfa-Romeo, BMW, Volkswagen, Audi, Porsche и другие.

Фактически именно случай с Mercedes-Benz A-класса проторил дорогу повсеместному внедрению электронного контроля устойчивости на европейских автомобилях.

Как работают системы активной безопасности

Перечень систем активной безопасности современного автомобиля включает множество позиций, не ограничиваясь привычными ABS и ESP. Разберемся, как они работают на примере автомобилей Nissan

Начать стоит с системы курсовой устойчивости (или, как ее еще называют, системы динамической стабилизации), которая для автомобилей Nissan входит в перечень стандартного оборудования. На самом деле ESP (Electronic Stability Program) — это целый комплекс, куда входят и модуль антиблокировочной системы тормозов (ABS), и система распределения тормозных усилий (EBD). Внешние параметры, к которым относятся положение автомобиля относительно дороги, степень сцепления колес с дорогой и некоторые действия водителя, отслеживаются датчиками. Датчики фиксируют угол поворота рулевого колеса, давление в системе тормозов, частоту вращения колес, величину продольного и поперечного ускорения, а также угловую скорость автомобиля. Сигналы с датчиков анализируются блоком управления ESP, который перенаправляет информацию подконтрольным системам, в числе которых не только ABS и EBD, но и блоки управления двигателем и коробкой передач. За долю секунды ESP успевает проанализировать соответствие действий водителя реальной ситуации и в случае «дисгармонии» включиться в работу. Система также определяет оптимальный вариант выхода из аварийной ситуации: изменение крутящего момента двигателя, подтормаживание соответствующих колес или комплекс мер, включающий оба варианта.

Например, при прохождении поворота у автомобиля развивается недостаточная поворачиваемость (траектория автомобиля стремится наружу поворота). Для ликвидации подобного эффекта через блок ABS система курсовой устойчивости подтормаживает заднее внутреннее колесо автомобиля. Если же поворачиваемость избыточная и занос может развиться из-за увода автомобиля внутрь поворота, подтормаживается переднее наружное колесо, и траектория автомобиля распрямляется. Одновременно с включением систем ABS и EBD меняется крутящий момент двигателя. Но если работа системы ESP во многом позволяет избежать аварии в тот момент, когда ситуация на дороге близка к критической, то «ниссановская» система интеллектуального полного привода ALL Mode 4×4-i является хорошей «профилактической» мерой. С помощью сигналов с датчиков системы ESP она в конкретный момент времени определяет склонность автомобиля к сносу или заносу и, в зависимости от дорожных условий, моментально перебрасывает необходимый крутящий момент на переднюю или заднюю ось. Причем распределение крутящего момента между передней и задней осями может доходить до 50/50. Еще две системы — Active Trace Control и Active Engine Brake — оказывают владельцам автомобилей Nissan ненавязчивую помощь в управлении. Первая, система активного управления траекторией, позволяет при прохождении автомобилем поворота, путем подтормаживания соответствующих колес, удерживать его на заданной траектории. Вторая, система активного торможения двигателем, при сбросе газа в повороте или торможении на прямом участке подбирает соответствующие передаточные числа вариатора Xtronic, что обеспечивает оптимальное замедление автомобиля без излишней нагрузки на тормозные механизмы.

Так, схематично, работает система активного торможения двигателем

В автомобилях Nissan с вариатором в трансмиссии также может использоваться система ARC (Active Ride Control), гасящая продольные колебания кузова на неровностях дороги. Опция нелишняя, так как при раскачке автомобиля на дорожных волнах значительно снижается эффективность сцепления колес с дорогой. Система распознает особенности дорожного покрытия, при наличии волн регулирует крутящий момент двигателя (для моторов объемом 2 литра) и одновременно подтормаживает соответствующие колеса, устраняя саму вероятность раскачки. По такому же принципу работает и система помощи при старте в гору (Hill Start Assist): на 2–3 секунды блокируются все четыре колеса, удержи от скатывания, а при нажатии на педаль акселератора давление в тормозной системе понижается, не препятствуя дальнейшему движению автомобиля.

Система Active Ride Control гасит продольные колебания кузова автомобиля при движении по неровной дороге

Еще целый ряд систем помощи водителю сегодня входят в список тех опций, которые хотели бы иметь на вооружении многие владельцы автомобилей. И они действительно помогают значительно снизить риск возникновения аварийных ситуаций. Если вернуться к Nissan, то разработчики компании постоянно работают над внедрением новых и усовершенствованием уже применяемых систем активной безопасности и систем помощи водителю. Вот, к примеру, усовершенствованная система мониторинга слепых зон Blind Spot Warning, работающая при скорости движения свыше 32 км/ч. Камера заднего вида отслеживает появление транспортного средства в радиусе трех метров позади вашего автомобиля, и система предупреждает вас об этом включением светового индикатора на передней стойке.

С помощью расположенной сзади камеры система MOD мониторит пространство, предупреждая о появлении транспортных средств в соседних рядах

Не заметили сигнала о наличии другого транспортного средства в «слепой» зоне и решили перестроиться в соседний ряд? Система BSW еще раз предупредит вас об опасности, но на этот раз двукратным звуковым сигналом. Пропускать пешеходов, переходящих проезжую часть по переходу, постепенно становится у российских водителей доброй привычкой. Важно того самого пешехода увидеть, особенно в темное время суток. В этом водителям автомобилей Nissan поможет система распознавания движущихся объектов Moving Object Detection. При обнаружении пешехода в зоне работы системы MOD подается звуковой сигнал, а на экране, расположенном на центральной консоли, высвечивается зона, на которой обнаружен пешеход. С помощью передней камеры осуществляется работа системы Lane Departure Warning, контролирующая движение в рамках занимаемой полосы. Во время движения автомобиля со скоростью свыше 60 км/ч при пересечении линии разметки без включения указателя поворота подается звуковой сигнал и включается индикатор на панели приборов.

Система Lane Departure Warning с помощью камеры контролирует движение в рамках занимаемой полосы

Еще одна опция, используемая в автомобилях Nissan, — это система контроля усталости водителя (Driver Attention Support). В начале движения система анализирует манеру езды водителя и, «заметив» впоследствии изменение в стиле вождения, с помощью аудио- или визуального предупреждения напоминает о необходимости сделать перерыв в нахождении за рулем.

В работе электронной системы стабилизации Nissan задействованы все необходимые компоненты: и Active Ride Control, и Active Engine Brake, и Active Trace Control…

О каждой из этих систем с точки зрения технологий и примененных в них инноваций можно рассказать более подробно, и оно этого стоит. Но вышло так, что затронутая в одном из предыдущих номеров нашего журнала тема о ряде преимуществ, касающихся владения автомобилями Nissan, получила продолжение и в этой, казалось бы, чисто технической истории. «Оценивая стоимость владения новым автомобилем, мы часто «зрим в корень», стараясь тщательно учесть очевидные, на первый взгляд, расходы», — именно так начиналась предыдущая статья, касавшаяся стоимости владения автомобилями Nissan. А на этот раз мы говорили о системах, которые позволят владельцам автомобилей Nissan свести к минимуму или вовсе избежать расходов, связанных с неприятными дорожными ситуациями.

Система Active Trace Control может работать в любой точке поворота, если определит, что автомобиль уходит с оптимальной траектории

В будущем Пэт Симондс хочет снова вернуться в Формулу -1. Техник работал много лет с Benetton и команде наследования Renault. В 2009 году британец был впутан в скандал Сингапура 2008. Когда афера раскрылась, он вынужден был покинуть команду, и договорился с FIA о том, что он сможет работать в Формуле- 1 только с 2013 года.

Однако, договорённость была таковой, что Симондс может выступать только в роли консультанта. «Есть все еще много вещей, которые я хотел бы сделать. Теперь я работаю как консультант и делаю многое в гоночном спорте, но также и в других областях. Я все еще люблю технический аспект Формулы -1».

Новости СМИ2

Обсуждение Отменить

Хочу получать самые интересные статьи

Распространение

Пока Швеция проводит кампании по информированию общественности и продвижению использования систем ЭКУ, другие страны законодательно утверждают необходимость их использования.

Обязательное оснащение автомобилей электронной системой устойчивости вводится, с:

• 1 января 2010 года в Израиле уже стала обязательной.[1]
• 1 сентября 2011 года в Канаде, для всех новых пассажирских автомобилей.
• 1 ноября 2011 года в Австралии, для всех пассажирских автомобилей.
• с ноября 2011 года в Евросоюзе, для всех продаваемых автомобилей.
• c 2011 года в США, для всех пассажирских автомобилей, весом менее 4536 кг (10 000 фунтов).

Последствия применения

Эксперты называют систему ЭКУ самым важным изобретением в сфере автомобильной безопасности после ремней безопасности. Она обеспечивает водителю лучший контроль над поведением автомобиля, следя за тем, чтобы он перемещался в том направлении, куда указывает поворот руля. По данным американского Страхового института дорожной безопасности (IIHS) и Национального управления безопасностью движения на трассах NHTSA (США), примерно одна треть смертельных аварий могла бы быть предотвращена системой ЭКУ, если бы ей были оснащены все автомобили[2].

Производители

Системы электронного контроля устойчивости производятся:

• Robert Bosch GmbH (под торговой маркой ESP) — крупнейший производитель систем электронного контроля устойчивости автомобиля
• Aisin Advics[3]
• Bendix Corporation
• Continental Automotive Systems
• Delphi
• Hitachi
• ITT Automotive, с 1998 года входит в состав Continental AG
• Mando Corporation
• Nisshin Kogyo
• Teves, входит в состав Continental AG
• TRW
• WABCO

Названия

• ASC
  (Active Stability Control) и
  ASTC
  (Active Skid and Traction Control MULTIMODE), используется в автомобилях: Mitsubishi,BMW
• AdvanceTrac
  , используется в автомобилях: Lincoln, Mercury.
• CST
  (Controllo Stabilità), используется в автомобилях: Ferrari.
• DSC
  (Dynamic Stability Control), используется в автомобилях: BMW, Ford (только в Австралии), Jaguar, Land Rover, Mazda, MINI.
• DSTC
  (Dynamic Stability and Traction Control), используется в автомобилях: Volvo.
• ESC
  (Electronic Stability Control), используется в автомобилях: Chevrolet, Hyundai, Kia, ŠKODA, LADA
• ESP
  (Elektronisches Stabilitätsprogramm), Chery, Chrysler, Citroën, Dodge, Daimler, Fiat, Holden, Hyundai, Jeep, Kia, Mercedes Benz, Opel, Peugeot, Proton, Nissan, Renault, Saab, Scania, Smart, Suzuki,SsangYong, Vauxhall, Jaguar, Land Rover, Уаз
• ESP
  (Electronic Stability Program) используется в автомобилях: Audi, Bentley, Bugatti, Ford, Lamborghini, SEAT, ŠKODA, Volkswagen.
• IVD
  (Interactive Vehicle Dynamics), используется в автомобилях: Ford.
• MSP
  (Maserati Stability Program), используется в автомобилях: Maserati.
• PCS
  (Precision Control System), используется в автомобилях: Oldsmobile (производство которых прекращено в 2004 году).
• PSM
  (Porsche Stability Management), используется в автомобилях: Porsche.
• RSC
  (AdvanceTrac with Roll Stability Control), используется в автомобилях: Ford.
• StabiliTrak
  , используется в автомобилях: Buick, Cadillac, Chevrolet (на Corvette называется Active Handling), GMC Truck, Hummer, Pontiac, Saab, Saturn.
• VDC
  (Vehicle Dynamic Control), используется в автомобилях: Alfa Romeo, Fiat, Infiniti, Nissan, Subaru.
• VDIM
  (Vehicle Dynamics Integrated Management) с
  VSC
  (англ. Vehicle Stability Control), используется в автомобилях: Toyota, Lexus.
• VSA
  (Vehicle Stability Assist), используется в автомобилях: Acura, Honda, Hyundai.

Что такое DSC на Мазде

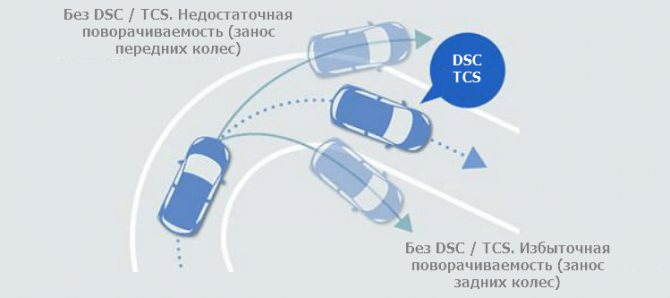

Название DSC – это аббревиатура от Dynamic Stability Control (досл. контроль динамической устойчивости). В официальных русифицированных руководствах от Mazda она определяется как противозаносная система – и такое название полностью отражает назначение DSC в автомобиле.

Данную систему можно считать результатом длительного развития ESP-устройств, которые являются первыми в истории автопрома системами курсовой устойчивости. И задачи нового поколения систем, используемых на Mazda, остались теми же:

• защита от срывов автомобиля в боковое скольжение;
• защита от заносов;
• предотвращение опрокидывания машины.

Для осуществления своих функций DSC-система использует широкий спектр показателей датчиков, что позволяет ей своевременно и точно регулировать интенсивность торможения, а также тягу, передаваемую на отдельные колеса.

В результате на любых дорожных покрытиях, в том числе и в сильный гололед, обеспечивается надежное сцепление и устойчивость, упрощается трогание с места и интенсивные ускорения. Также она предотвращает срыв колес в пробуксовку, если под ними покрытие с разными характеристиками.
