Конструкции воздухоочистителей в автомобиле

Чтобы понять, как почистить воздушный фильтр автомобиля, надо знать его конструкцию и свойства материала, из которого изготовлен сменный элемент — картридж. В состав прибора пылеудаления входят: корпус, имеющий отверстия для входа грязной струи и протока чистого воздуха, мембрана и уплотнительная прокладка по контуру крышки для исключения прохождения соринок мимо фильтра.

1. Бумажные — ставили на старые модели отечественного и иностранного производства. Сложены в виде гармошки из пористых лент.
2. Хлопчатые — пришли на смену предыдущим как более эффективные очистители.
3. Волокнистого типа синтетические мембраны сегодня преобладают в эксплуатации, они хорошо фильтруют даже в загрязнённом состоянии.
4. Угольные картриджи всё больше распространяются в применении, поскольку способны обогащать воздух кислородом, удаляя вредные газы.
5. Прямоточные фильтры пониженного сопротивления или нулевики — в них рабочий элемент пропитывается специальным масляным составом, и промывать его требуется через каждые 5 тыс. км пробега.

Схематичное устройство автомобильного воздушного фильтра

1. Инерционные. Фильтры, которые раньше применялись практически на всех видах транспорта, но со временем более совершенные модели вытеснили их. Такой фильтр состоял из объемного корпуса, в народе получивший прозвище «кастрюля», в который была помещена подушка из капроновой лески. Первичная очистка воздуха производилась именно из-за резкой смены направления движения, когда воздух продолжал движение, а пыль по инерции двигалась к днищу корпуса и там оседала. Вторичная очистка производилась подушкой. Эти фильтры были многоразового использования, их нужно было периодически промывать, и он использовался дальше. Существенным недостатком этого типа было слабое фильтрующее свойство;
2. Инерционно-масляные. Эти фильтры были несколько лучше инерционных по своим очистным свойствам, но тоже уже считаются устаревшими. Конструктивно они были схожи с инерционными, но имели одно различие. На дно корпуса было налито моторное масло, которое из-за своих свойств могло «улавливать» и удерживать в себе крупные и мелкие загрязняющие частицы. Этот фильтр тоже был многоразового использования, достаточно было проводить промывку его и заменять масло. На некоторых видах сельхозтехники они применяются и сейчас;
3. Бумажные. На данный момент эти воздушные фильтры самые распространенные. Очистка воздуха у них производится путем пропускания их через специальную бумагу с пористой структурой. Данная бумага сложена особым способом, что увеличивает его очистную способность. Особенностью бумажных фильтров является возможность очистки по всему своему объему, а не только внешней поверхностью, обеспечивается это пористой структурой и переплетенным положением волокон бумаги. Переплет волокон обеспечивает также и улавливание очень мелких частиц – до 1 микрона. Сама бумага обработана специальной смолой, что обеспечивает целостность и работоспособность его даже после контакта с водой, маслом или топливом. Эти фильтры не обслуживаемые, при их сильном загрязнении они просто заменяются;
4. Фильтры с нулевым сопротивлением. В качестве фильтрующего элемента у них используется хлопчатобумажная ткань или же поролон. При изготовлении очистные элементы подвергаются обработке специальными составами. Все это обеспечивает хорошие фильтрующий эффект, при этом сам фильтр обеспечивает намного меньшее сопротивление потоку воздуха, чем обычные бумажные. Считается, что этот фильтр является обслуживаемым, можно проводить его очистку и промывку для дальнейшего использования, но для этого нужно использовать специальные шампуни, а после промывки совершать пропитку фильтрующего элемента специальным составом. И все же со временем фильтр приходит в негодность и заменяется.

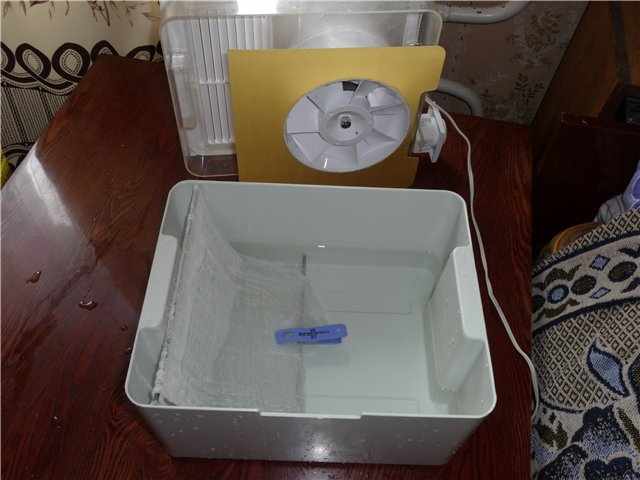

Очиститель для квартир с сухим воздухом

Собрать такую установку очень просто. Для этого понадобятся:

• глубокий контейнер с крышкой;
• небольшой вентилятор малой мощности, вполне подойдет кулер для компьютера;
• вода, лучше очищенная, профильтрованная или дистиллированная;
• крепеж для вентилятора/кулера;
• источник питания, например, батарейки;
• острый нож или иной режущий предмет.

Пошаговое изготовление воздухоочистителя

Ход работ:

1. В крышке для контейнера необходимо вырезать отверстие под размер кулера. Вентилятор должен стоять плотно.
2. Закрепить кулер. Можно использовать шурупы подходящего размера или специальный клей. Вентилятор необходимо тщательно закрепить, в противном случае он может упасть в воду, что приведет к короткому замыканию и выходу его из строя.
3. Налить в контейнер воду так, чтобы она не доходила до кулера. В целях безопасности до вентилятора должно остаться 3–5 см. Тогда будет исключен риск попадания воды на контакты прибора.
4. Закрыть контейнер крышкой с вентилятором.
5. Подключить кулер к источнику питания. При выборе необходимо учесть, на какое напряжение он рассчитан: 12-вольтовый вентилятор нельзя напрямую подключать к домашней розетке.
6. Правильно собранный очиститель будет работать сразу при включении. Можно также сделать устройство, автоматически регулирующее время работы вентилятора. Но это уже по желанию пользователей.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как увлажнить воздух в домашних условиях без увлажнителя?

Не стоит оставлять прибор включенным постоянно, т. к. это может привести к переувлажнению воздуха. Периодически воду в контейнере необходимо менять или подливать по мере испарения. Чтобы отслеживать уровень воды и степень ее загрязнения, лучше использовать прозрачный пластиковый контейнер.

Для усиления чистящих свойств устройства можно использовать угольный фильтр, который закрепляется на вентиляторе. А если в воду положить серебряный предмет, воздух будет насыщаться ионами серебра.

Конструкции воздухоочистителей в автомобиле

Цилиндрический фильтр — старый и новый

Рассмотрим конструкцию бумажных фильтров, поскольку инерционные и инерционно-масляные практически не используются, а фильтры нулевого сопротивления хоть и пользуются спросом, но в значительно меньшей степени.

Кольцевой автомобильный воздушный фильтр

Производятся бумажные фильтры трех типов – кольцевые, панельные и цилиндрические. При этом первые два типа могут иметь каркасную и бескаркасную конструкцию, цилиндрические же всегда с каркасной конструкцией.

Панельный воздушный фильтр ВАЗ 2112

Воздушный фильтр кольцевого типа имеет круглую форму. Если он имеет каркасную конструкцию, с внутренней стороны установлен каркас из алюминиевой сетки.

На торцевые части этого фильтра с обеих сторон наклеен уплотняющий слой из поролона, который предотвращает попадание неочищенного воздуха между фильтром и корпусом.

Между уплотняющими слоями и располагается фильтрующий элемент – пористая бумага, имеющая укладку в виде «гармошки».

Встречаются кольцевые фильтры, оснащенные предочистителем. Предочиститель – это поролоновая лента, расположенная с внешней стороны, перед основным фильтрующим элементом.

Воздушные фильтры кольцевого типа применяются на всех легковых автомобилях в карбюраторной системой питания.

Цилиндрические фильтры имеют идентичную кольцевым конструкцию, но отличаются по площади фильтрующего элемента, она у них более значительна, для обеспечения большей пропускной способности. Применяются на грузовых автомобилях.

Фильтры панельного типа имеют несколько другую конструкцию: они имеют форму прямоугольника, слой из уплотняющего поролона у них только с одной стороны, а каркас из сетки, если он имеется, расположен под уплотняющим слоем. А под этими двумя элементами конструкции расположен бумажный фильтр, сложенный тоже «гармошкой». Применяются на инжекторных легковых авто.

Периодичность замены воздушного фильтра

Основой для нормальной очистки воздуха от примесей является своевременная замена воздушного фильтра. Считается, что производить замену следует каждые 10-15 тыс. км. Но во многом частота замены зависит от эксплуатационных условий. Чем больше в воздухе имеется примесей, тем чаще он меняется. Даже если авто эксплуатируется редко, и за год 10 тыс. км он не проезжает, фильтр все равно нужно заменять дважды в год, перед летним и зимним сезоном.

Замена воздушного фильтра, будь то кольцевого или панельного типа — операция не такая сложная и сделать ее можно сразу возле автомагазина, что даже лучше, поскольку фильтры имеют разные габаритные параметры, и после извлечения старого можно сразу же подобрать идентичный по размерам.

Замена фильтра кольцевого типа

Сначала разберем, как производится замена воздушного фильтра кольцевого типа на ВАЗ-2108. Он располагается в подкапотном пространстве, установлен его корпус над карбюратором.

Из инструментов понадобится только ключ на 10. Открыв капот, сразу получаем доступ к корпусу, поскольку он расположен вверху, имеет он круглую форму с выходящим из него засасывающим патрубком. Для замены нужно с корпуса снять крышку. Она держится на четырех защелках по окружности, а по центру крышка прижата гайкой на 10.

Открутив гайку и высвободив защелки, крышка снимается и появляется возможность снять использованный фильтр. Вот здесь важно правильно подобрать фильтр по размерам, иначе новый либо не станет на место, либо поле установки будет щель между фильтром и крышкой корпуса. Попутно можно оценить состояние карбюратора на загрязненность.

Новый фильтр устанавливается на место, причем без разницы, какой стороной, поскольку уплотняющие слои у него имеются с обеих торцов, крышка одевается на корпус и фиксируется защелками и гайкой.

Воздушный фильтр панельного типа и его замена

Не сложно поменять фильтр и на инжекторном авто. Примером будет ВАЗ-2110. Корпус фильтра у этого авто тоже расположен под капотом. Имеет он вид прямоугольного пластикового ящика с исходящим от него патрубком.

Крышка корпуса фильтра у данного авто зафиксирована четырьмя винтами по углам. У других авто могут быть установлены только защелки. Для предотвращения возможного повреждения проводки, идущей к датчику массового расхода воздуха, фишку с проводкой, идущей к нему, лучше отсоединить.

Открутив винты отверткой, с корпуса снимается крышка, после чего появляется доступ к фильтру. Использованный фильтр извлекается, на его место устанавливается новый. Важно правильно его установить. Уплотняющий слой, имеющийся у панельного фильтра только с одной стороны, должен располагаться сверху.

После чего ставится на место крышка, фиксируется винтами, после чего уже подсоединяется фишка к датчику.

Фильтр нулевого сопротивления и его установка

Что касается фильтра нулевого сопротивления, если принято решение установить его на авто, то операция по его монтажу тоже не сложная. В дальнейшем, когда придется его менять, операции по замене идентичны операциям по установке.

У ВАЗ-2108 данная модель устанавливается на всасывающий патрубок корпуса воздушного фильтра, при этом штатный фильтр извлекается. Монтируется он на насадку на фильтре, которой осуществляется переключение подачи холодного и теплого воздуха. После одевания фильтра на насадку, он фиксируется хомутом. Для замены достаточно ослабить хомут, снять старый и установить новый.

На ВАЗ-2110 для установки фильтра нулевого сопротивления корпус не используется, поэтому он демонтируется с авто, а вот патрубок, идущий от него к коллектору, остается. Именно на этот патрубок и одевается фильтр и фиксируется хомутом.

Использование воздушного фильтра нулевого сопротивления в ДВС

Подобная конструкция фильтра может быть эффективно использована в турбированных моторах – в двигателях, где применяется нагнетание воздуха с помощью турбины с газовым приводом. Например, очень кстати будет фильтр нулевого сопротивления на дизеле с турбиной.

Компрессор, сжимающий воздух, невероятно чувствителен к колебаниям и завихрениям в потоке воздуха, получаемом на входе. Для устойчивой работы турбины воздушный поток должен быть тщательно очищен от пыли и стабилизирован от завихрений и возмущений специальным направляющим аппаратом. В этом случае нулевое сопротивление вполне оправдано.

Более подробно о фильтрах нулевого сопротивления на видео:

Предыстория поползновения довольно прозаична. У друга случился «блин котёнку» поршневой, коленвалу, шатуну, пальцу, в общем, всему тому, что заставляет двигаться мопед, мотор на 24-ке умер, причём серьезно . Недавно проведенные первые гонки на чайке на скутере сподвигли на подвиги.

В итоге, друг покупает поршневую на 65сс (Хонда Такт АФ24), новый коленвал, делает капиталку, так как всё равно надо всё менять. Ну, и проехав километров 300, жалуется на то, что никак не ощущается, что у него 65 сс. Соответственно, даю ему кучу ссылок на тюнинг мотора.

Короче, посидев вечером, попив пивка, решили его аппаратик раскочегарить. Так как трубу я ещё подсчитываю, (проверяю разные варианты расчёта — чтоб совпали, а то покупать Леовинчи или чёта подобное не хочется — накладно) — но все равно сделаем. В итоге решили облегчить впуск. Опять-таки покупать за 250-300 гр фильтр

нулевого сопротивления неохота. Вот и потянуло в гараж «пошалить». Года два назад я знакомому ставил самодельный
фильтр
на его Ямаху Джог – секогд Эдишн (такая старикашка с вертикальным мотором), так как родной просто потерялся.

В общем надёжность фильтрующего элемента проверена на собственной шкуре, за 2 года, без замены и корпуса. Было решено, исходя из опыта, собрать более практичный в использовании, надёжный в монтаже, фоздухан.

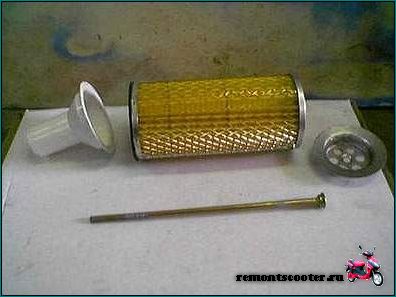

В итоге, придя на рынок, было приобретено:

Масляный фильтр

для Москвича КС-71 (411-412 москвичи) — 4 гр.

Сифон для умывальника — от 5гр до 21гр. (выбирать надо из эластичной пластмассы или с примесями полиэтилена — в обшем, из чистого полихлорвинила не пойдет — уж больно хрупкий), хотя нужен не так сам сифон, как его верхняя часть- причём у некоторых на базаре она продаётся отдельно.

2 аспект при выборе сифона – это то, чтоб в его диаметр горла вкладывался фильтр.

Шпилька М6 длиной 220-250мм подбирается опытным путём. Мною было приобретен монтажный якорь подходящей длины, так как искать долго шпильку не было времени. За 2,50 грн.

Ну и, соответственно, творческий ускоритель емкостью 1 л. каждая. — по 3.80 грн. :о)

Монтажный силикон и самоклеющуюся микропорку я не считаю, потому как было в наличии в гараже. А, ну и, конечно, два зажимных хомута диаметром 25-32мм аж по 1 грн.

В итоге мысль следующего плана:

То есть фильтрующий элемент без каких бы то ни было переделок зажимаемся между горлом сифона и его ответной частью (металлический круглый фланец с кучей дырочек), всё это дело стягивается той самой шпилькой, длина которой подбирается по месту, сильно длинный участок шпильки оставлять не стоит, он будет входить в патрубок воздухозабора и может упереться в карбюратор.

Способы и правила очистки

Прежде чем приступить к мокрому очищению картриджа от пыли, его обдувают сжатым воздухом от компрессора или бытового пылесоса. Эта процедура позволяет избежать образования грязи при контакте мусора с водой. Существует несколько способов помыть воздушный фильтр автомобиля:

1. Гофрированный элемент из бумаги очищают с использованием автокосметики в виде спрея. Средством опрыскивают все складки и оставляют на время, необходимое для размягчения (указано на упаковке). После смыть загрязнённую смесь тёплой струёй.
2. Картридж волокнистой структуры промывают в водном растворе из посудной химии или стирального порошка, погружая элемент на 30―40 минут, затем тщательно полощут.
3. Фильтрующая деталь прямоточного нулевика в разных конструкциях различается: если применён материал бумага или ткань, то процедуры подобны описанным выше. Разница в том, что после очистки на внешнюю поверхность картриджа нулевика своими руками наносят специальную смазку.
4. Синтетические детали фильтра для салона стирают в мыльной воде, промывают под струёй из-под крана и хорошо просушивают.

При удалении влаги из промытых элементов не рекомендуется использовать фены, другие нагреватели: картридж может покоробиться. Есть и сухие способы, как почистить салонный фильтр автомобиля, они используются в отношении элементов на угольной и бумажной основе, которые нельзя мыть в растворах. Это упомянутый выше метод обработки струёй воздуха.

Мойка воздушного фильтра

Если же нету следов старения и разрывов, переходим к следующей части мойки, на этот раз — в теплой воде и с использованием кухонных моющих средств (никакой агрессивной химии вроде стирального порошка!). Если предшествующий этап нужен, чтоб освободиться от масла и жира, то данный этап собственно и вымывает частички пыли и песка с пор воздушного фильтра. Нужно промывать до тех пор, пока не перестанет взмучиваться вода. Выжимаем фильтр (посредством сжимания в руке, никаких закручиваний спиралью!) и даем ему обсохнуть без применения фенов, сушилок и других нагревательных приборов. Желательно придать ему форму как можно близкую к оригиналу (для сего дозволено изготовить коробку из проволоки, скажем).

Химия для ухода за фильтрами

За качество и количество воздуха, поступающего в двигатель и салон автомобиля, отвечает воздушный фильтр. Можно ли мыть его картридж обычными стиральными средствами — такой вопрос иногда возникает у автолюбителей. Вот рекомендации по ассортименту применяемой химии для чистки элементов воздухоочистителя:

1. Обычные порошки и гели для стирки и мытья посуды — все пригодны для удаления пыли и мусора из пористой поверхности. Вреда материалу конструкции они не причинят.
2. Доместос обладает неприятным запахом, его назначение — чистка кафельной плитки, ванн и унитазов. Если применить его для мойки салонного фильтра, то придётся долго проветривать обработанный картридж.
3. Ipone Air Filter Clean — специальная жидкость, которая обезжиривает и чистит фильтровальные элементы двигателей транспортных средств и салонов автомашин. Канистры ёмкостью 5 л хватает на 30 уходов.
4. MOTUL А3 Air Filter Oil, спрей IPONE SPRAY AIR FILTER OIL, Liqui Moly Motorrad Luftfilter Oil — всё это масла для пропитки фильтрующих деталей картриджа после его стирки.

Чистим воздушный фильтр своими руками

Воздушный фильтр в автомобиле играет довольно важную роль и оставить его без должного обслуживания просто нельзя.

В процессе эксплуатации автомобиля, для 1 литра топлива двигатель расходует 13-15 кг воздуха, поступающего в него, естественно, с массой посторонних примесей. И здесь же установлены особые фильтры, задача которых — очищать воздух от разнообразных «грязных» элементов, включая, к примеру, конденсат и мелкую асфальтную крошку. Присутствие же фильтров обосновывается тем, что не очищенный воздух ускоряет износ ряда деталей, включая подшипники, коленвал и поршневую группу.

Какие бывают воздушные фильтры. Все разнообразие этих устройств классифицируется по способам очистки воздуха, тесно взаимосвязанных с их конструкционными особенностями: -инерционные, способные на первичную и вторичную очистку; -инерционно-масляные в которых частицы оседают на дне корпуса в масле; -бумажные, популярные за счет фильтрации частиц самого мельчайшего размера; -изделия с нулевым сопротивлением, через которые поток воздуха протекает фактически беспрепятственно.

Кроме того, фильтры различаются и по материалам изготовления: -бумажные на деле состоят из необычного материала, представляющего собой пропитанную клеем древесную массу; -хлопковые, в которых марлевая материя зафиксирована алюминиевой сеткой; -пенные за счет специфики состава не только задерживают почти все существующие частицы, но и слабо пропускают воздух; -металлические состоят из многослойной нержавеющей стальной сетки.

Также полезно отметить, что опытные автомобилисты не рекомендуют затягивать с очисткой фильтров из пористой бумаги, поскольку это повлияет лишь на их вид, а вот изначальную эффективность — восстановить не удастся.

Последовательность очистки фильтра. Для достижения качественного результата, при работе с фильтром необходимо действовать аккуратно и внимательно на каждом шаге, которые складываются в такой порядок: 1) снимите верхнею крышку изделия (требуется убрать защелки либо винты); 2) извлеките фильтр и трезво оцените — можно ли его очистить или разумнее заменить на новый; 3) обеспыльте фильтр поверхностно, используя компрессор со сжатым воздухом либо пылесос (феном нельзя, так как можно все безнадежно испортить); 4) очистите фильтр и так же бережно верните на место; 5) закрепите крышку.

Нередко в автомашинах стоят высококлассные салонные картриджи, в которых фильтры дополнительно обработаны специфической пропиткой, препятствующей вместе с воздухом проникновению различных микроорганизмов. И важно понимать, что при очистке грязи — пропитка будет безнадежно уничтожена.

Что касается самих способов очистки фильтров, то все зависит от их материала: -фильтр с волокнистой структурой достаточно замочить на полчаса в растворе моющего средства либо стирального порошка и затем прополоскать в воде; -фильтр из гофрированной бумаги следует залить автокосметическим спреем и оставить на полчаса-час, а затем, когда грязь размякнет, вымыть проточной водой; -фильтр прямоточный нулевого сопротивления из хлопка либо бумаги очищают также спреем, плюс, после него необходимо покрыть его внешнею поверхность особой смазкой. -фильтр салонный достаточно тщательно промыть обычной чистой водой.

Итог. Воздушный фильтр очень важен для работы автомобиля, от его качества и своевременной замены зависит работа двигателя. Работа по замене или же очистке фильтра довольно проста и может быть выполнена своими силами.
